QUALITY GUIDE QUALITÄT, FUNKTION & PLANUNGSTIPPS
QUALITY & FUNCTION
23
INHALT
DER KORPUS 4 5
PRODUKTMERKMALE TYPEN 6 7
DER SOCKEL 8 9
SCHARNIERTECHNIK | DREHTÜREN 10 11
SCHUBKASTEN- UND AUSZUGSSYSTEM 12 13
KORPUSDEKORE | FRONTEN | ARBEITSPLATTEN | WANGEN 14 17
XTRA – DIE ARBEITSPLATTE FÜR EXTRA-ANSPRÜCHE! 18 19
SYSTEMRASTER | SYSTEMHÖHEN UND FRONTBILDER 20 23
STANDARDHÖHE | XL–HÖHE 24 25
PERFEKTE ERGONOMIE 26 29
DIE GRIFFLOSE KÜCHE LINE N 30 33
SCHUBKASTEN- | AUSZUGS- | UNTERSCHRANKORGANISATION 34 37
INDIVIDUELLER KOMFORT | ABSOLUT ALLTAGSTAUGLICH 38 39
ECKSCHRÄNKE 40 41
HOCHSCHRÄNKE | HIGHBOARDS 42 43
WANDSCHRÄNKE | AUFSATZSCHRÄNKE 44 45
WANDSCHRANK-BESCHLÄGE 46 47
INTEGRIERTE LICHTAUSFÜHRUNGEN | EMOTION TECHNOLOGIE | COLOR SWITCH 48 49
Sie wissen, gute und effektive Kundenberatung ist ein wesentlicher Schlüssel zum Verkaufs-
AMBIENTEBELEUCHTUNG | STECKDOSEN | USB-CHARGER 50 51
erfolg. Dazu gehören fundierte Warenkenntnisse, die über die allgemeinen Verkaufsunterlagen, COLOR CONCEPT | GESTALTUNGSFRONTEN 52 53
Prospekte und Imagebroschüren hinausgehen. Der vor Ihnen liegende Ratgeber QUALITY GUIDE NISCHENVERKLEIDUNGEN | KOMFORT IN DER NISCHE 54 57
ist ein umfassendes Kompendium mit „327 guten Gründen“ für Ihre Kundenberatung.
Der Quality Guide gibt Ihnen Antworten auf zentrale Fragestellungen, damit Sie im Verkaufs-
NISCHENPROFILE | UNTERSCHRÄNKE IN SONDERHÖHE | PLANUNGSVARIANTEN 58 59
gespräch gut gerüstet sind. Wir zeigen Ihnen, was den Wert einer nobilia-Küche ausmacht: die HAUSWIRTSCHAFTSRAUM | ZUBEHÖR 60 63
intelligente und gebrauchstüchtige Konstruktion der einzelnen Komponenten sowie hochwertige BADPLANUNGEN 64 67
Beschlag- und Funktionstechnik in Premium-Qualität!
Angefangen bei der Qualität, über Besonderheiten und Merkmale der unterschiedlichen STOLLEN-REGALSYSTEM 68 69
Materialien und Oberflächen, bis hin zu Planungsbesonderheiten und speziellen Montagehilfen VERPACKUNG | MONTAGE 70 71
haben wir die wichtigsten Informationen über nobilia in dieser Argumentationsbroschüre
zusammengefasst.
QC-PRÜFLABOR 72 83
In der Rubrik QC-Prüflabor stellen wir Ihnen außerdem vor, welchen präventiven und serien- PRODUKTSTRATEGIE | DESIGN 84 85
begleitenden Belastungsprüfungen und Testverfahren nobilia Küchen standhalten müssen. INNENDIENST | AUSSENDIENST | VERMARKTUNG 86 87
Wir wünschen Ihnen viel Spaß bei der Lektüre.
PRODUKTION MADE IN GERMANY 88 89
QUALITÄT | UMWELT | ZERTIFIKATE 90 91
RUNDUM SOLIDE
Mehr als 3.500 Schranktypen werden von nobilia hochautomatisiert
in Serie gefertigt. Produktionsbasis ist ein intelligentes Baukastensystem
1 KORPUSMATERIAL 16 MM
mit vier Unterschrankhöhen, vier Wandschrankhöhen, fünf Aufsatz-
schrankhöhen, zwei Highboardhöhen, vier Hochschrankhöhen und Seitenwände 16 mm stark,
drei Sonderhöhen für multifunktionale Planungen. beidseitig mit Melaminharz
direktbeschichtet – dadurch
extrem widerstandsfähig und
pflegeleicht.
Seitenwände 16 mm stark,
beidseitig Melaminharz direktbeschichtet
Rückwände 2,8 mm Hartfaser,
beidseitig lackiert, mit Korpus verschraubt
Traversstücke 19 mm stark,
beidseitig Melaminharz direktbeschichtet
Korpus-Vorderkanten
mit PP-Dickkante (1,2 mm stark)
Einlegeboden, 16 mm stark,
Vorderkanten mit PP-Dickkante (1,2 mm stark)
Boden und Seiten mit
Hartholzdübeln (8 x 30 mm) verleimt
Konstruktionsboden 19 mm stark,
beidseitig Melaminharz direktbeschichtet
Sockelfüße mit Höhenverstellung
6 FACHBODENTRÄGER
GANZMETALL
–10 und +20 mm
Fachbodenträger aus Ganz-
metall mit Sicherungsstift, hohe
Belastbarkeit nach DIN-Norm.
Sockelblenden aus MDF Der Sicherheitsstift verhindert
mit Bodendichtungsprofil das Verrutschen der Einlege-
70 mm, 100 mm, 150 mm, 200 mm böden. Maximale Zuladung
13 mm stark, mit Melaminharz beschichtet für Holz- und Glaseinlegeböden:
50 kg/m2.
Schützt vor Belastbarkeit Montage- Preis-Tipp 2700K-
Emotion
Reklamationen freundlich 6500K Technologie
45
DER KORPUS
2 VORDERKANTE KORPUS/
EINLEGEBÖDEN
3 KONSTRUKTIONSBÖDEN/
TRAVERSEN 19 MM
4 HIER HAT FEUCHTIGKEIT
KEINE CHANCE
5 HARTHOLZDÜBEL
8 X 30 MM
Korpusvorderkante und Extrem stabile Konstruktions- Rundum versiegelte Kanten Böden, Konstruktionsböden und
Einlegeböden mit PP-Dickkante böden und Traversen bei Unter- für Böden und Seiten sorgen Seiten sind mit Hartholzdübeln
1,2 mm beschichtet. und Hochschränken. Oberes für einen sauberen Abschluss verleimt.
Hoch belastbar und stoßfest. Quertravers bei Unterschränken: und verhindern
Gefällige Optik durch Kantenfarbe weiß für durch- das Eindringen
Softabrundung. gehende Optik. von Schmutz und
Feuchtigkeit.
Die hochwertige Konstruktion der
Korpuselemente sowie die ausgereifte
Beschlagtechnik sind das Ergebnis
langjähriger Erfahrungen und
kontinuierlicher Prozessverbesserungen
im Produktionsdurchlauf.
Uwe Schirmer,
Mitarbeiter im Bereich
Produktentwicklung
7 ABDECKSTOPFEN
8 GLAS-EINLEGEBÖDEN
9 50 KG PRO M2 BODEN-
BELASTUNG
10 VORGEZOGENE RÜCKWÄNDE
2,8 MM STARK
Perfektion auch im Schrank- Für eine durchgehend trans- Da passt was rein! 2,8 mm HDF-Platte, beidseitig Vorteile: Keine Fugenbildung im
innenraum: Die 5 mm großen parente Optik sind Glas-Wand- Alle Böden (einschließlich mit Schutzlack behandelt. inneren Sichtbereich. Langlebig,
Lochbohrungen können mit schränke serienmäßig mit Einlegeböden) können mit Rückwände werden in 6 mm dauerhaft fest, jedoch variabel
Kunststoff-Abdeckstopfen einem 5 mm Glas-Einlegeboden einem Gewicht von bis zu tief genuteten Seiten zusätzlich für den Monteur vor Ort.
optional verschlossen werden. ausgestattet. 50 kg /m2 belastet werden. mit dem Korpus verschraubt. Feuchtigkeitsaufnahme wird
Diese sind farblich perfekt Schränke mit Schwingklappen Das entspricht zum Beispiel Die vorgezogenen Rückwände zudem durch die beidseitige
auf die Korpusinnenfarbe und Falt-Lifttüren haben 6 mm über 80 sorgen für gute Luftzirkulation Lackierung verhin-
abgestimmt. starke Glas-Einlegeböden. Speisetellern. zwischen Wand und Küchen- dert und wirkt
möbeln und können so nicht dadurch schimmel-
feucht werden. hemmend.
561 MM
AUF DIE INNEREN WERTE KOMMT ES AN!
522 MM
11 DA PASST WAS REIN! 12 WASSERFESTER BODEN
MP-WATERPROOF
n Korpustiefe für Unter- und Für einen besonderen Feuchtig- Bei zweitürigen Spülenschränken
Hochschränke: 561 mm keitsschutz können Spülen- und entfällt der Mittelpfosten.
n Nutztiefe: 522 mm Waschtischunterschränke gegen
n Beschläge wartungsfrei/ Mehrpreis MP-WPB mit einem
montagefreundlich Waterproof-Boden in Grau Metallic
ausgestattet werden.
M
1M
46
13 SEITENTIEFE 461 MM BEI
UNTERSCHRÄNKEN OHNE
14 FEUCHTIGKEITS-
SCHUTZBODEN
15 WASSERSCHUTZMATTE
WSMS
MEHRPREIS
Optional: Der Feuchtigkeits- Ein zusätzlicher Feuchtigkeits-
Die Seitentiefe 461 mm schutzboden für Spülenunter- schutz unter der Spüle: Optional
schafft Planungssicherheit für schränke und für Schränke mit einsetzbar in Spülenunter-
Planungen auf schmalen Raum- besonderer Beanspruchung, schränken und diagonalen
grundrissen ohne Mehrkosten zum Beispiel Besenschränke, Spülen-Eckschränken. In leicht
für Sonderanfertigungen. verhindert das Verkratzen des zu reinigendem schiefergrauem
Unterbodens durch Staubsauger Kunststoff.
und andere Geräte. Restfeuchte- Passend für Elemente ohne
schutz für Putzeimer, Besen Frontauszüge mit einer Seitentiefe
oder Reinigungsmittel. von 561 mm.
6 7
PRODUKTMERKMALE TYPEN
Die von uns entwickelten Küchenkomponenten
entsprechen in puncto Konstruktion, Stabilität,
Sicherheit und Langlebigkeit höchsten Ansprüchen,
dokumentiert durch zertifizierte, geprüfte Qualität.
Hoch belastbare Metalltraversen, funktionale
Schutzbleche und stabile Verbindungsbeschläge
sowie alle weiteren Komponenten garantieren
„Qualität made in Germany".
Christoph Kümmel,
Leiter Produktstrategie
16 STABILE METALLTRAVERSE
17 VOLL NUTZBAR
18 WRASENSCHUTZBLECH
GESCHIRRSPÜLER
19 WRASENSCHUTZBLECH
WANDSCHRÄNKE
20 ECKUNTERSCHRÄNKE
ZERLEGBAR
Herdumbauschränke, Spülen Die Abdeckung der Siphon- Hochschränke für hochgebaute Hier hat der Dampf keine Eckunterschränke sind bauseits
schränke, Eckkarussellschränke Aussparung zum Einsatz in Geschirrspüler sind serienmäßig Chance: Optionaler Wrasen- zerlegbar (z. B. UEK 90).
und 1.200 mm breite Unter- Spülen- und Waschtischunter- mit einem extra tiefen Wrasen- schutz für Wandschränke neben Somit passen sie auch durch
schränke erhalten besondere schränken ist frei positionierbar. schutzblech ausgestattet. der Dunsthaube (DDS/4502). enge Treppenhäuser und
Stabilität durch integrierte Eine Aussparung für den Siphon schmale Türen.
Metalltraversen. Kochstellen- und ist somit nicht erforderlich und
Waschtischunterschränke ab der Auszug ist voll nutzbar.
800 mm Breite werden ebenfalls
mit einer speziell verstärkten
Metalltraverse versehen.
STANDHAFT!
SOCKELADAPTER
200 MM
150 MM
+28 MM
100 MM
70 MM
20 MM
10 MM
21 4 STANDARD-
SOCKELHÖHEN
22 SEITLICHE SOCKELBLENDE
28 MM ZUGABE
nD ie stabile Sockelkonstruktion n S ockelfüße unabhängig Monteure werden sich freuen:
mit Adaptern und Füßen voneinander einstellbar. Durch 28 mm Höhenzugabe
gibt es in den Standardhöhen Ideal bei unebenen bei seitlichen Sockelblenden
70, 100, 150 und 200 mm. Fliesenböden, denn der kann der Monteur die Blende
n Verstellweg –10 bis +20 mm. Schrank steht immer gerade! bauseits anpassen.
n Zwischenhöhen mit Adapter n Belastbarkeit: 250 kg pro
(10 und 20 mm) möglich, siehe Schrank/4 Füße.
Verkaufshandbuch, Register 3, Auch für Granit-
MP-SO (Bestell-Nr. 4187). Arbeitsplatten
geeignet.
89
DER SOCKEL
23 SOCKELBLENDEN 13 MM
24 SICHER IST SICHER
Sockelblenden werden aus Freistehende Unterschränke in Insellösungen
13 mm MDF (= mitteldichte müssen in jedem Fall zusätzlich mit der
Faserplatte) gefertigt und Kippsicherung KIPPS versehen werden.
sind direktbeschichtet. Diese gibt es in zwei Ausführungen
Dadurch sind sie extrem wider- und wird bei freistehenden
SB-PROFIL|4863 standsfähig und pflegeleicht. Unterschränken automatisch gegen
Berechnung mitgeliefert.
25 FLEXIBLES
BODENDICHTUNGSPROFIL
26 WASSERFESTE
SOCKELBLENDE
27 LAMELLENSOCKEL
AUS ALUMINIUM
28 TOLLER EFFEKT –
SOCKELBELEUCHTUNG
Sockelblenden mit angearbeite- Zum Ausgleich größerer Uneben- Wasserfeste Sockelblenden Der Lamellensockel ist nicht nur So können Sockel in Szene
tem Bodendichtungsprofil bilden heiten muss das SB-Profil (Bestell- in verschiedenen Farben sind ein schönes optisches Detail, gesetzt werden: Mit der LED-
einen eleganten Abschluss Nr. 4863) separat bestellt werden. gegen Mehrpreis lieferbar. sondern dient der Sockelbelüftung Sockelleuchte, die individuell
zum Boden und verhindern das Eine exakte Anpassung der Höhe Sie sind überall dort sinnvoll, bei Einsatz von Muldenlüftern. montiert werden kann oder mit
Eindringen von Feuchtigkeit und und Breite an unebene Fußböden wo besonders viel Feuchtigkeit n In allen vier Sockelhöhen dem LED-Lichtband Flex.
Schmutz in den Sockelraum. kann nur bauseits erfolgen! bzw. Nässe entsteht und sehen planbar
Das mitgelieferte Profil gleicht auch noch chic aus. n Lieferbare Farben:
Unebenheiten bis zu 2 mm 114 Edelstahl-Optik,
Höhe aus. 058 Schwarz, 193 Alpinweiß
Sensys PERFEKTE DÄMPFUNG, FORMVOLLENDETES DESIGN
Der serienmäßige Einsatz von SENSYS steht für noch mehr Qualität
und Perfektion in der Beschlagtechnik von nobilia Küchen. Das mehrfach
Für sein herausragendes Design wurde
das SENSYS Weitwinkelscharnier bereits
29 SCHLIESSKOMFORT
MIT LEICHTIGKEIT
30 SILENT SYSTEM DÄMPFUNG
ausgezeichnete SENSYS Scharnier mit integrierter Dämpfung aus dem mit dem „red dot design award 2014“
Hause Hettich markiert die neueste Generation der Scharniertechnik und dem „iF product design award 2014“ Türen schließen bereits durch SENSYS Scharniere sind serien-
am Markt. Alle nobilia Küchen sind serienmäßig und ohne Mehrpreis ausgezeichnet. eine leichte Bewegung aus dem mäßig mit dem integrierten
mit SENSYS ausgestattet, vom Preiseinstieg bis in das gehobene Segment. Handgelenk – gleichmäßig und Dämpfungssystem SILENT
So bietet das Unternehmen innovative Technik zu einem erstklassigen geräuschlos. Der einzigartige, SYSTEM ausgestattet.
Preis-Leistungs-Verhältnis. automatische Selbstanzug sorgt SENSYS dämpft auch bei unter-
für sicheres Schließen bereits ab schiedlichen Türgrößen und
einem Anzugwinkel von 35°. -gewichten absolut zuverlässig.
40 °C
20 °C
35°
5 °C
31 PRÄMIERTES DESIGN
32 ZUVERLÄSSIGE
QUALITÄT
33 MONTAGEFREUNDLICH
Dezente Linienführungen vom SENSYS stellt ein gleichmäßig Die Montage oder Demontage
Topf bis zu den Montageplatten sanftes Schließen in einem erfolgt ohne Werkzeug schnell
sorgen für ein modernes außergewöhnlich hohen Tempe- und problemlos durch leichten
Scharnierdesign. Alle Kanten raturbereich von +5 °C bis Fingerdruck auf die verborgen
und Radien sind perfekt aufein- +40 °C sowie bei relativer Luft- angebrachte Entriegelungstaste.
ander abgestimmt und ergeben feuchtigkeit von 90 Prozent Dabei löst sich das Scharnier in
ein harmonisches Gesamtbild. sicher. Mit mindestens 80.000 einer ergonomischen Bewegung
Die Silent System Dämpfung ist getesteten Zyklen steht SENSYS von Entriegelungstaste und
ebenso unsichtbar wie die Ent- für Zuverlässigkeit und lange Scharnierarm.
riegelungstaste des Scharniers. Lebensdauer.10 11
SCHARNIERTECHNIK | DREHTÜREN
34 PERFEKTE JUSTAGE
35 TÜRANSCHLAGSPUFFER
SENSYS Scharniere sind Alle Fronten werden serienmäßig
dreidimensional justierbar. durch 2 mm starke Kunststoff
Somit liefert SENSYS immer ein puffer an der Türinnenseite
perfektes Fugenbild gedämpft.
in der Küche, sogar
bei dicken Türen
mit kleinen Radien.
36 110°-SCHARNIER FÜR
DREHTÜREN
37 95°-SCHARNIER FÜR DIAGONAL
WAND-ECKSCHRÄNKE
38 85°-ÖFFNUNGSWINKEL-
BEGRENZER
39 165°-WEITWINKEL-
SCHARNIER
40 PUSH-TO-OPEN
SYSTEM
Drehtüren werden standard- 95°-Scharniere werden bei Die Einschränkung des Eckunterschränke, Wand-Eck- Für grifflos geplante Küchen
mäßig mit 110°-Scharnieren Diagonal Wand-Eckschränken Öffnungswinkels bei 95°- und schränke und Schränke mit Innen- lassen sich Drehtüren optional
mit integrierter Dämpfung eingesetzt. Der eingeschränkte 110°-Scharnieren schafft auszügen sind werkseitig mit mit dem Push-to-open System
ausgestattet. Öffnungswinkel verhindert den Sicherheit bei der Planung 165°-Weitwinkelscharnieren aus- ausstatten. Das System ist
Der hohe Öffnungswinkel Kontakt mit dem Türgriff des von Ecklösungen, dem gerüstet. Öffnungswinkelbegrenzer jederzeit nachrüstbar.
bietet komfortablen Ein- und angrenzenden Schrankes. Wandanschluss sowie Glas- (einstellbar auf 90°/135°) werden
Zugriff bis in die Schrankecken. türen neben der Dunsthaube. serienmäßig mitgeliefert.
Der begrenzte Winkel Planungen neben Wangen sind
verhindert auch den Griff- möglich außer neben übertiefen
kontakt bei Eckschränken. oder vorgezogenen Schränken.WENN QUALITÄT ZUM ERLEBNIS WIRD
41 METALLIC-STAHLZARGE
42 ÜBERRAGENDER
LAUFKOMFORT
43 SYSTEM-
BELASTBARKEIT
Die Profi+ Stahlzarge überzeugt Schubkastenzarge mit außer-
durch ein modernes, wertiges ordentlichem Leichtlauf. Laufge- Breite Auszugstiefe in mm
und zeitloses Design. Die Zarge räusche sind kaum wahrnehmbar. in mm 270 400 500
ist mit einer Doppelbeschichtung Die Synchronsteuerung sorgt >/=600 30 kg 30 kg 30 kg
in Silber versehen, der farblich für einen absolut gleichmäßigen 800-900 30 kg 40 kg 45 kg
angepasste Boden ist 16 mm und übergangsfreien Lauf der 1.000 30 kg 40 kg 55 kg
stark. Führungsprofile. 1.200 30 kg 40 kg 65 kg
44 KOMFORTABLE MONTAGE
UND VERSTELLUNG
45 FUGENBILDER
46 FÜHRUNG MIT
PRISMENPRINZIP
Die Montage und Demontage Die Frontblenden sind schnell Schubkastenführung mit einzig-
der Blenden erfolgt werkzeuglos, und bequem einstellbar. artigem Prismenprinzip. Das
eindimensional und mit Das Verstellelement ist leicht Prismenprinzip garantiert
einem Handgriff: Die Blende zugänglich und erklärt sich einen optimal abgestimmten
wird einfach aufgesteckt. Eine von selbst, denn die Seiten- Bewegungsablauf und sorgt für
akustische Rückmeldung und Höhenverstellung sind eine hohe Seitenstabilität sowie
signalisiert den über eindeutige Symbole geringe Absackwerte.
festen Sitz. gekennzeichnet.12 13
SCHUBKASTEN- UND AUSZUGSSYSTEM
47 WERTIGES DESIGN
48 HOCHWERTIGE
VERARBEITUNG
Mit dem Schubkastensystem Profi+ präsentiert nobilia ein innovatives
Produkt-Highlight auf technisch höchstem Niveau, das den Maßstab
am Küchenmarkt setzt. Das mehrfach ausgezeichnete Profi+ System überzeugt
Die Zargenform von Profi+ Optional ist eine Seiten- Profi+ begeistert durch seine durch überragenden Laufkomfort, außerordentliche Stabilität, ein wertiges
impliziert Wertigkeit, verblendung mit geschlossener hochwertige Verarbeitung. Die Design sowie ein Plus an Stauraum. Darüber hinaus punktet Profi+ mit
Langlebigkeit und eine hohe Stahlseite oder Glasseite gegen Verbindungen zwischen Blende, einfacher Montage und bequemer Verstellung. nobilia stattet alle Küchen
Stabilität. Die Auszüge sind Mehrpreis lieferbar. Bei Innen- Rückwand und Zarge sowie exklusiv und serienmäßig mit diesem innovativen Schubkastensystem aus.
serienmäßig mit einer schubkästen mit Stahl- oder zwischen Schubkasten und
Rundreling ausgestattet. Glasseite wird die Frontblende Führung sind stabil und sicher.
in Glasausführung geliefert.
49 INNOVATIVES
DÄMPFUNGSSYSTEM
50 REINIGUNGSFREUNDLICH
51 WERKZEUGLOSE
VERRIEGELUNG
52 ÖFFNUNGSUNTERSTÜTZUNG
Super-Komfort für geräuschloses Sowohl im leeren als auch im Besonders gut zu reinigen Durch den schnellen Ein- und Elektromechanische oder sensor-
Schließen. Dank des neu beladenen Schubkasten wird die durch flächenbündig Ausbau sind Profi+ Schub- betriebene Systeme unterstützen
entwickelten, serienmäßigen adaptive Dämpfung wirksam. eingearbeitete Soft-Wischkante kästen sehr montagefreundlich, prima das Öffnen von Auszügen.
Dämpfungssystems ist eine Niedrige Öffnungskräfte ermög- in den Schubkästen. leicht zu reinigen und umzugs- Es reicht z. B. ein sanftes Antippen
harmonische Schließbewegung lichen ein komfortables und tauglich. mit dem Knie am Abfallsammler,
in jedem Fall sichergestellt. einfaches Öffnen auch bei griff- um den Auszug zu öffnen. So
In der letzten Phase des losen Fronten. muss die Tür nicht mit vollen oder
Schließvorganges verlangsamt schmutzigen Händen berührt
sich die Bewegung zeitlupen- werden.
ähnlich und schließt geräuschlos.AUS WELCHEM HOLZ IST MEINE KÜCHE?
53 KORPUSDEKORE –
SAUBERE SACHE
nK orpusfarbe innen: nG laswandschränke, Regale
Standard = Weiß sowie Aufsatzschränke mit
n Heller Innenraum: gute Über- Kunststoff- oder Glas-Jalousie
sicht, alles schnell auffindbar werden ohne Mehrpreis
n Endkunde verbindet mit Weiß beidseitig (innen wie außen)
Faktoren wie Hygiene, im Korpusdekor geliefert.
Sauberkeit, Gesundheit. Somit ist keine Sichtseiten-
n Korpusfarbe außen: angabe notwendig.
Freie Auswahl aus n Kein Mehrpreis für Außendekor.
14 topaktuellen Korpusfarben Bei späterem Umzug sind alle
Schränke neu positionierbar –
keine Sichtseitenproblematik.
FOLIENLAGEN FOLIENLAGEN
LACK LACK
DEKORPAPIER MELAMIN
MELAMIN
HOLZWERKSTOFF
PET-FOLIE
MELAMIN PET-FOLIE
MELAMIN
MELAMIN
DEKORPAPIER
HOLZWERKSTOFF
MDF PP-KANTE
MELAMIN
MELAMIN
54 MELAMIN DIREKT-
BESCHICHTUNG
55 LACKLAMINAT-FRONTEN
56 LACKLAMINAT-FRONTEN
MIT ANTI-FINGERPRINT-
BESCHICHTUNG
nH
inweise zur Pflege von n Optimal für Küchenmöbel n L ackierte PET-Folie nU ltramatt mit umlaufender
Korpus und Fronten finden n Extrem widerstandsfähig n Hochglänzende oder PP-Kante
Sie unter: n Oberfläche kann feine softmatte Ausführung n Extrem widerstandsfähig
www.nobilia.de/de/services/ Strukturen enthalten und n Glatte Front vertikal fugenlos n Herausragende Pflegeeigen-
anleitungen/pflegehinweise ermöglicht auch haptisch n Als Rahmenausführung schaften dank innovativer
sehr gute Holzreproduktionen. allseitig gerundet und fugenlos Anti-Fingerprintbeschichtung
n Pflegeleicht n Attraktiver Ersatz für n Verschleißfeste und hoch
n Preisgünstig Echtlack-Fronten vernetzte Funktionsschicht
n Sehr gutes Preis-Leistungsverhältnis14 15
KORPUSDEKORE | FRONTEN
QUALITÄT FÜR
ALLE PREISGRUPPEN
Modernste Verfahrenstechniken
und hochwertigste Materialien
sprechen für das gesamte
nobilia Fronten- und Korpus-
spektrum. Hier zeigen wir
Ihnen die Eigenschaften
und Vorzüge der eingesetzten
Materialien.
MEHRERE LAGEN PE
DEKOPAPIER PUR FOLIENLAGEN
MELAMIN
MDF
MELAMIN LACK
MELAMIN
KRAFTPAPIERE MELAMIN
ACRYLHOCHGLANZLACK
GRUNDIERLACK, MEHRLAGIG FOLIE FURNIERTE FÜLLUNG
SCHICHTSTOFF
MASSIVHOLZ
MDF
HOLZWERKSTOFF
PP-KANTE MDF
SCHICHTSTOFF
MELAMIN MELAMIN
57 SCHICHTSTOFF-FRONTEN
58 LACKFRONTEN
59 FOLIENFRONT
60 ECHTHOLZFRONTEN
n E xtrem widerstandsfähig n Materialästhetik pur n F ugenlose, allseitige n E chtholz Rahmentür mit
n Oberfläche ist mehrschichtig n Strapazierfähig, Rundungen möglich furnierter Füllung, lackiert
und somit dicker als bei der leicht zu reinigen n Extrem widerstandsfähig n Blende aus Echtholz massiv,
Melaminfront. n Fronten in Mattlack und Hoch- n Ideal auch als Rahmenfront, lackiert
n Robuster als Melaminfronten glanzlack, vorne fugenlos vorne fugenlos n Oberfläche ist durch den
n Pflegeleicht n Fronten in Ultra-Hochglanz n Attraktiver Ersatz Lackauftrag strapazierfähig
mit umlaufender PP-Kante für Echtholz oder Lack und leicht zu reinigen
n Mattlack mit leichter Struktur, n Sehr gutes n Oberes Preisgefüge
für bessere Kratzfestigkeit Preis-LeistungsverhältnisUNSERE ARBEITSPLATTE IST DIE HÄRTE!
nobilia Arbeitsplatten zeichnen sich durch hohen Gebrauchsnutzen aus.
n Träger der 38 mm starken Arbeitsplatten sind hochwertige
61 DIE OBERFLÄCHE:
HART IM NEHMEN!
Dreischichtspanplatten.
n Sie sind mit widerstandsfähigen Kunststoff-Schichtstoffplatten beschichtet Die Kratz- und Abriebfestigkeit der Arbeitsplattenoberfläche entspricht der
(HPL- und CPL-Oberflächen). Beanspruchung nach DIN-Norm 68930. Hierdurch wird sichergestellt, dass die
n Seitliche Schnittkanten werden werkseitig mit Dekorkanten beschichtet. Arbeitsplatten den haushaltsüblichen Beanspruchungen gewachsen sind.
n Nutztiefe: Standard 600 mm bis max. 1.170 mm, 1.200 mm bei N-Kante
n Stoßverleimungen erfolgen mit wasserfestem D3-Leim (PVAC).
62 N-KANTE
63 DEKORKANTE
64 GUT GESCHÜTZT:
FEUCHTIGKEIT, HITZE!
Die Schichtstoffplatte ist um die Dekorkanten sind 1,5 mm starke PP-Vorderkanten ermöglichen Die APL-Unterseite ist mit einem wasserabweisenden, melaminharzgetränktem
abgerundete Vorderkante PP-Kunststoffkanten-Anleimer in individuelle Freiformflächen Papier versehen und hat einen Feuchtigkeitsschutz an der hinteren Kante. Hitze-
herum beschichtet. Die seitliche beliebigem Arbeitsplattendekor für Arbeitsplatten, Tische und beständigkeit bei trockener Hitze bis 180 °C und bei feuchter Hitze bis 100 °C
Bearbeitung kann mit Dekor und den COLOR CONCEPT-Farben. Thekenaufsätze. (DIN 68930). Heiße Töpfe sollten dennoch dauerhaft auf Untersetzer abgestellt
kante, 1,5 mm stark, oder Die PP-Kanten werden mit wasser- werden. Für das Schneiden von Lebensmitteln sind Schneidbretter zu verwenden.
eingesetzter N-Kante (gegen festem PUR-Kleber verleimt. Für die Versiegelung von Ausschnitten für Spülen und Kochfelder wird ein APL-
Mehrpreis) erfolgen. Für einen Versiegelungsband mit entsprechender Anleitung automatisch mitgeliefert. Alle
optimalen Feuchtigkeitsschutz Arbeitsplatten werden zusätzlich mit einem 9 Meter langen APL-Versiegelungs-
ist die N-Kante am Übergang zur band für APL-Ausschnitte sowie zur Isolation der Arbeitsplatte über Geschirr-
Unterseite versiegelt. spülern ausgeliefert.16 17
ARBEITSPLATTEN | WANGEN
16 MM 25 MM 50 MM
65 ARBEITSPLATTE
SLIM LINE 16 MM
66 PULTPLATTE 100 MM
67 WANGENSYSTEME: 87 DEKORE
IN 3 MATERIALSTÄRKEN UND 8 AUSFÜHRUNGEN
Slim Line-Arbeitsplatten sind Mit 100 mm starken Pultplatten lassen sich ohne großen Aufwand nobilia Wangensysteme sind in 87 Dekoren und in 16 mm,
beidseitig mit hochwertigem kleine Essplätze und Thekenlösungen zaubern. Sie sind beidseitig mit 25 mm und 50 mm Breite lieferbar.
Schichtstoff beschichtet. Schichtstoff beschichtet und haben eine umlaufende polymere Kante. Lieferbares Typenspektrum in Abhängigkeit von der Material-
Hoher Gebrauchsnutzen durch Maximale Tiefe: 1.200 mm, maximale Breite: 1.800 mm. stärke: Wangen, Borde, Abdeckböden, Sockel- und Kranzböden.
HPL- und CPL-Oberflächen. Pultplatten müssen zu 50 % auf der Trägerplatte aufliegen. Details siehe Register 02 Gestaltungsübersichten.
Umlaufende Dekorkante Der Einbau von Kochmulden und Spülen ist nicht möglich. Wangenschuh in 2 Farben lieferbar:
in 1,2 mm. 014 Edelstahl-Optik
010 SchwarzXTRA-SCHICHTSTOFF 1,2 MM
FUNKTIONSSCHICHT 9,4 MM
SPANTRÄGER 28,0 MM
GEGENZUG
68 3D-OBERFLÄCHE
69 INNOVATIVER MEHR-
SCHICHTAUFBAU
Unsere Xtra-Arbeitsplattendekore bestechen durch eine besonders ausgeprägte 3D- Xtra-Arbeitsplatten zeichnen sich durch eine besondere 3D-Oberfläche aus, Durch ihren innovativen mehr-
Oberflächenstruktur und erzeugen so eine authentisch wirkende Naturstein- oder die an Naturstein oder Massivholz angelehnt ist. Die 3D-Oberfläche wird schichtigen Aufbau sehen
Massivholzoptik. Passende Wangen und Nischenverkleidungen ergänzen die Möglich- durch einen besonders starken Schichtstoff erreicht (1,2 mm statt 0,8 mm). Xtra-Platten aber nicht nur chic
keiten der Umfeldgestaltung in diesem Look. Xtra-Platten sehen aber nicht nur chic Xtra-Arbeitsplatten erreichen somit eine besonders authentische Nachbildung aus, sie bieten auch handfeste
aus, sie bieten auch handfeste Vorteile der Extra-Klasse, zum Beispiel durch den und bieten dabei alle Vorteile einer herkömmlichen HPL-Platte. Sie lässt sich Vorteile und ermöglichen sogar
flächenbündigen Einbau von Spülen und Kochfeldern. Die Xtra-Platte ist patentrecht- bauseits anpassen und ist bspw. im Vergleich zum echten Naturstein bedeutend den flächenbündigen Einbau
lich geschützt und wurde als „KüchenInnovation des Jahres® 2018“ ausgezeichnet. leichter und preiswerter. von Spülen und Kochfeldern.
Weitere Hinweise entnehmen Sie bitte dem Verkaufshandbuch, Register 2.18 19
XTRA – DIE ARBEITSPLATTE FÜR EXTRA-ANSPRÜCHE!
70 XTRA –
QUELLUNEMPFINDLICH

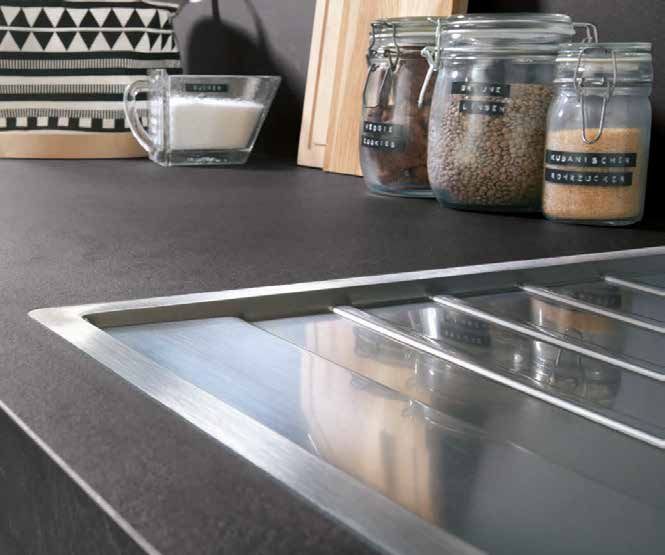

71 FLÄCHENBÜNDIGER
EINBAU
72 DEKORAUSFÜHRUNGEN
Die innovative Funktionsschicht Die Ausfräsung für den flächenbündigen Einbau von Kochfeldern und Spülen n L ieferbar in 4 Dekoren
verhindert, dass Wasser von erfolgt innerhalb der Funktionsschicht. Dadurch wird eine optimale Wasser- n Maximale Länge: 4.000 mm
oben in die Platte eindringen unempfindlichkeit erreicht. Der stufenlose Übergang zwischen Arbeitsplatte n Xtra-Dekore sind lieferbar in 38 mm starke Arbeitsplatte, als 16 mm Slim Line
kann und verhindert somit ein und dem Kochfeld oder Spüle hat keine störenden Kanten. Das sorgt für eine und als 100 mm starke Pultplatte.
Aufquellen. Die Platte ist somit besondere Ästhetik und erhöht zugleich die Reinigungsfreundlichkeit. n Die Xtra-Dekore sind auch als Wangen in 16 mm, 25 mm und 50 mm Stärke
wasserunempfindlicher als eine Ein flächenbündiger Einbau von Kochfeldern und Spülen in Slim Line-Arbeits- lieferbar.
herkömmliche Platte. platten oder Pultplatten ist nicht möglich.
73 XTRA –
ROBUST, SCHLAGFEST
74 FLÄCHENBÜNDIGE
AUSSCHNITTE
75 EINFACHE MONTAGE
Die innovative Nutzschicht sorgt Die passenden Ausschnitte für den flächenbündigen Einbau werden werkseitig Bei der Entwicklung der Xtra- enthalten sind ein Premium
für eine außergewöhnlich hohe gegen Mehrpreis gefertigt. Flächenbündige Ausschnitte können nur für technisch Platte war uns - neben den Funk- Natursteinsilikon, Fugenabzieher,
Robustheit der Platte. Damit freigegebene Kochfelder und Spülen gefertigt werden. Hierzu finden Sie aus- tionseigenschaften - wichtig, dass Klebeband und Distanzstücke
sind Xtra-Arbeitsplatten in gewählte Kochfelder und Spülen in den jeweiligen Registern unserer Geräte- und die Montage vor Ort einfach und in 1 und 2 mm sowie eine
38 mm Stärke den Anforderungen Spülenliste. Diese sind mit einem Symbol gekennzeichnet. Darüber hinaus sicher durchgeführt werden kann. detaillierte Montageanleitung.
des Küchenalltags in können auch weitere technisch freigegebene Kochfelder und Spülen außerhalb Nur drei zusätzliche Schritte Zudem finden Sie Montagevideos
besonderem Maße gewachsen. des nobilia-Sortiments flächenbündig eingebaut werden. sind bei der Montage gegenüber zur Xtra-Platte auf unserer
Unsere technische Freigabeliste für den flächenbündigen Einbau finden Sie im einem herkömmlichen Einbau Homepage www.nobilia.de/de/
nobilia-Extranet. Diese wird regelmäßig im Extranet aktualisiert. nötig: Abkleben, Positionieren services.
und Verfugen. Im LieferumfangKÜCHEN NACH MASS
5ER RASTER 4ER RASTER
Die Vielfalt unserer Systemhöhen schafft eine perfekte
Verbindung zwischen den unterschiedlichen individuellen
HÖHEN VOLUMEN
77 4 UNTERSCHRANKHÖHEN
Ansprüchen nach Organisation, Stauraum, Ergonomie und
Design. Designorientierte Küchengestaltung, kombiniert Arbeitsplatte 38 mm
mit der jeweils optimalen Höhe für die zentralen Arbeiten
des Küchenalltags – formal und ergonomisch perfekt! Slim Line 16 mm 120 %
Maxi-Höhe 864 mm
XLXL-Höhe
Höhe 792
792mm
mm
Standardhöhe 720 mm
110 %
76 32 AKTIVHÖHEN Mini-Höhe 576 mm 100 %
Designorientierte Küchengestaltung in Verbindung mit
der richtigen Aktivhöhe löst unser Sortiment durch insgesamt
80 %
32 unterschiedliche Arbeitshöhen. Mit vier Unterschrank-
höhen, vier Sockelhöhen und zwei Arbeitsplattenhöhen
werden 32 verschiedene Aktivhöhen erreicht, die die ergo-
nomischen Ansprüche der heutigen Küchennutzer für die Sockelhöhe 200 mm
verschiedenen Aktivzonen in der Küche perfekt unterstützen. Sockelhöhe 150 mm
Für jeden Anspruch also das richtige Maß. Sockelhöhe 100 mm Alle Maßangaben in mm.
Sockelhöhe 70 mm20 21
SYSTEMRASTER
4ER RASTER
78 4 SOCKELHÖHEN
79 2 ARBEITSPLATTENHÖHEN
80 4 WANDSCHRANKHÖHEN
81 5 AUFSATZSCHRANKHÖHEN
82 6 HOCHSCHRANKHÖHEN
000 000W-03 W-02 W-01
904 MM 718 MM 651 MM 359 MM
576 MM 720 MM 792 MM 864 MM 1.485 MM 1.584 MM 1.930 MM 1.997 MM 2.069 MM 2.183 MM
MINI- STANDARD XL- MAXI- HIGH- HIGH- HS-01 HS-02 HS-02 XL HS-03
HÖHE HÖHE HÖHE HÖHE BOARD BOARD
HÖHE HÖHE XL
Welches Frontdesign ist mein Favorit, welche Arbeitshöhe ist für mich die Richtige, um alle Küchenaktivitäten entspannt und in
normaler Körperhaltung zu erledigen? Dieser Systemvergleich zeigt Ihnen die verschiedenen Fronteinteilungen der unterschied-
lichen Schranksysteme, sowie die unterschiedlichen Aktivhöhen. Wählen Sie zwischen Korpussen in Standardhöhe 720 mm,
XL-Höhe 792 mm und Maxi-Höhe 864 mm. Die individuelle Feinabstimmung der Aktivhöhe erreichen Sie durch den Einsatz von
4 verschiedenen Sockelhöhen für alle Systeme (70, 100, 150, 200 mm), sowie 2 Arbeitsplattenhöhen in 16 und 38 mm. Für
jeden Anspruch das richtige Maß. Den einzelnen Systemen sind je nach Frontausführung verschiedene Schubkasten- und Aus-
zugshöhen zugeordnet. Alle Schubkästen basieren auf dem klassischen 5er Raster sowie auf dem modernen 4er Raster. Bei der
XL-Höhe gibt es einen Mix mit 2 Auszugshöhen. Bei der Maxi-Höhe können Sie wahlweise mit dem 5er und 4er Raster planen.22 23
SYSTEMHÖHEN UND FRONTBILDER
STANDARDHÖHE: 720 MM HOCH, MIT GRIFF XL-HÖHE: 792 MM HOCH, MIT GRIFF MAXI-HÖHE: 864 MM HOCH, MIT GRIFF
5ER RASTER
141 MM
141 MM
141 MM
285 MM
mm
mm
720 mm
789 MM 285 MM
717 MM 573 MM 717 MM
864
792
285 MM 357 MM 357 MM
STANDARDHÖHE: 720 MM HOCH, GRIFFLOS
XL-HÖHE: 792 MM HOCH, GRIFFLOS
164 MM
164 MM 330 MM
mm
720 mm
690 MM 762 MM
792
330 MM 402 MM
83 SYSTEMHÖHE STANDARD: 720 MM
84 SYSTEMHÖHE XL: 792 MM
85 SYSTEMHÖHE MAXI: 864 MM
Die Standardhöhe bei Unterschränken beträgt 720 mm. Bei dieser Die neue Küchengeneration im XL-Raster verbindet optimalen Die Maxi-Höhe basiert auf der Standard-Unterschrankhöhe plus
Höhe stehen zwei unterschiedliche Frontbilder zur Planung zur Stauraum, eine höhere Aktivzone, sowie ein ausgewogenes, einen Schubkasten. Dadurch ist diese Höhe besonders gut mit
Verfügung. Beim 5er Raster wird die Standardhöhe in maximal fünf ästhetisches Frontdesign auf ideale Weise. Die Korpushöhe der Standardhöhe kombinierbar. Mit einer Gesamt-Korpushöhe von
141 mm hohe Schubkästen unterteilt. Diese Einteilung ist vor allem
für klassische Frontbilder die erste Wahl. Daneben steht eine
beträgt 792 mm und bietet somit rund 10 Prozent mehr Stauraum
als die Standardhöhe.
864 mm eignet sich die Maxi-Höhe dazu, gezielt einzelne
Aktivzonen zu erhöhen. Für maximale Stauraumansprüche oder
4er Einteilung mit maximal vier 177 mm hohen Schubkästen zur Die XL-Höhe ist auch für grifflose LINE N-Küchen lieferbar. besonders groß gewachsene Nutzer können auch komplette Küchen
Verfügung. Dieses Frontbild unterstützt vor allem moderne und Arbeitsplattenhöhe: 878 bis 1.030 mm, Körpergröße: ab ca. 175 cm. in Maxi-Höhe geplant werden.
betont internationale Linienführungen in der Küche. Arbeitsplattenhöhe: 950 bis 1.102 mm, Körpergröße: ab ca. 180 cm.
Die Standardhöhe ist auch für grifflose LINE N-Küchen lieferbar.
Arbeitsplattenhöhe: 806 bis 958 mm, Körpergröße: ab ca. 150 cm.
STANDARDHÖHE | XL–HÖHE
86 EFFIZIENTE STAURAUMORGANISATION
Die Menschen werden heutzutage immer größer. Gleichzeitig wird der Wohnraum
-02 W-01 – gerade im urbanen Umfeld – eher kleiner. Daher sind vielen Küchenkäufern die
18 651 359 325,5 Themen effizienter Stauraum und Ergonomie bei der Planung ihrer neuen Küche
besonders wichtig. In Unterschränken lässt sich der Stauraum dabei besonders
effizient organisieren: In keiner anderen Schrankkategorie
stehen so umfangreiche Funktionsbeschläge und Innenorganisationsmöglich-
keiten zur Verfügung wie hier. Daher funktioneller Pluspunkt.
100% 110%
720 MM 792 MM
20 792 864 1485 1930 1997 2069 2183 720
STANDARD 792
XL
ndard- XL-Höhe Maxi-Höhe Highboard- HS-01 HS-02 HS-02 XL HS-03 Standard-
HÖHE XL-Höhe
HÖHE
öhe höhe höhe
87 XL-KOMFORT FÜR JEDE KÖRPERGRÖSSE
Die Entscheidung für eine neue Einbauküche hängt von vielen verschiedenen Faktoren ab, denn eine individuelle Küchen- XL schafft 10 Prozent mehr Stauraum – auch auf nahezu unveränderter
planung muss viele Facetten berücksichtigen, wenn sie perfekt auf die Bedürfnisse Ihrer Kunden zugeschnitten sein soll. Aktivhöhe. Der XL-Korpus ist daher also nicht nur (aber auch) für
Wenn es um mehr Komfort, Ergonomie und Planungsmöglichkeiten gehen soll, bieten Sie Ihren Kunden mit der neuen XL-Höhe größere Menschen einsetzbar. Man arbeitet dann bei XL einfach mit
ein Optimum an Gestaltungsmöglichkeiten. dem nächst kleineren Sockel. Der Stauraum wandert bei gleicher
Die neue XL-Höhe im Unterschrankbereich bietet gegenüber der Standardhöhe 10 Prozent mehr Stauraum und somit noch mehr Aktivhöhe dann quasi in den Sockel.
Unterbringungsmöglichkeiten für Küchenutensilien und Vorräte. Zudem kommt sie ihrem Nutzer ein gutes Stück entgegen und
bildet so eine perfekte Synthese zwischen Ergonomie- und Stauraumanforderungen.24 25
XL–DIE NEUE GENERATION KÜCHE
88 PERFEKTE SCHUBKASTENHÖHE
Der 141 mm hohe Schubkasten bietet genug Platz für die Unterbringung
großformatiger Küchenhelfer. Selbst Suppenkelle und Schneebesen finden hier
ihren Platz. Somit hat man seine wichtigsten Helfer jederzeit dort im schnellen
Zugriff, wo man sie am häufigsten braucht, nämlich rund um die Kochstelle.
792 MM 1.584 MM 2.069 MM
XL HIGHBOARD HS-02 XL
HÖHE HÖHE XL
89 EINER FÜR ALLE
90 ERGONOMISCH PERFEKT
nD ie neue XL-Höhe ist als zusätzliche neue Systemhöhe komplett in Die XL-Unterschrankhöhe ist in Bezug auf Raumökonomie und Aktivhöhe ein
unserem Küchensystem integriert. Für die Planung und Bestellung Bindeglied zwischen der Standardhöhe und der Maxi-Höhe unseres umfangreichen
ist keine separate Typenliste erforderlich. Küchensystems. Passend zur XL-Höhe stehen auch XL-Hochschränke und XL-
n Um die Zuordnung zu erleichtern, wurde für die XL-Registertaben ein Highboards zur Verfügung, die die Linienführung der Unterschränke konsequent
dunklerer Grauton gewählt. fortsetzen. Alle drei Unterschrankhöhen – Standard, XL und Maxi – können über
n Die Kurzbezeichnungen sind leicht zu merken: die Kombination mit vier Sockelhöhen und zwei Arbeitsplattenstärken optimal an
Der bekannten Kurzbezeichnung wird einfach ein -X angefügt, also: die individuellen ergonomischen Ansprüche ihrer Küchennutzer angepasst
XL-Unterschränke U*-X, XL-Herdumbauten HU*-X, werden. Für die individuelle Absenkung einzelner Aktivbereiche steht zudem
XL-Kochstellenschränke K*-X, XL-Highboards, 1.584 mm hoch H*-X, auch eine Mini-Höhe zur Verfügung.
XL-Hochschränke, 2.069 mm hoch H*-02X91 KÖRPERGERECHTE
KÜCHENPLANUNG
Bei der Festlegung der richtigen Arbeitshöhe für die einzelnen
Küchenaktivitäten ist nicht die Körpergröße entscheidend,
sondern der Ellenbogen. Mit einem modernen Messgerät wie
dem AMK-Ergonometer lässt sich die ergonomisch korrekte
Arbeitshöhe exakt und schnell ermitteln.
92 SPÜLE
IN MAXI-HÖHE
Bei einer Spüle ist der Spülenboden die eigentliche Aktivfläche.
Daher sollte diese oberhalb der normalen Arbeitshöhe geplant
werden. Im Optimalfall sollte der Spülenboden 100 bis
150 mm unter der Ellenbogen-Höhe liegen. So wird die Band-
scheibe gezielt entlastet.26 27
PERFEKTE ERGONOMIE
Eine ergonomisch gut geplante Küche geht immer auf ganz persönliche Bedürfnisse ein. Sie ist n P lanen Sie Unterschränke mit Vollauszügen ein, sie bieten viel übersichtlichen Stauraum und sind
eine perfekte Anpassung der Küchenarchitektur und Küchenorganisation an den Menschen und seine leicht zugänglich.
Arbeitsabläufe. n Elektrische Öffnungsunterstützungen und Anschlagsdämpfungen von Unterschränken bieten
Hier einige Punkte, die Sie berücksichtigen sollten: weiteren Komfort.
n Für gesunde und entspannte Küchenaktivitäten ist die ergonomisch richtige Arbeitshöhe für die n Wandschränke mit Klappen, Falt-Lifttüren oder Schwingklappen erleichtern das Öffnen und Schließen
einzelnen Arbeiten in der Küche entscheidend. und bieten Kopffreiheit.
n Um die Wirbelsäule zu entlasten, ist auch eine wechselnde Körperhaltung wichtig. Das heißt, neben n Planen Sie bei Winkelküchen vorzugsweise Eckschränke für eine optimale Stauraumnutzung ein.
den Steh-Arbeitsplätzen auch eine Sitzgelegenheit für die Arbeitsvorbereitung vorsehen. n Gutes Licht ist in der Küche unverzichtbar. Sei es in der Nische mit einem guten Arbeitslicht,
n Elektrogeräte sollten in bequemer Sicht- und Greifhöhe eingeplant werden. in Unter- und Wandschränken oder am Essplatz.
93 ARBEITSVORBEREITUNG
IN STANDARDHÖHE
94 KOCHFELD
IN MINI-HÖHE
Die Standard-Korpushöhe von 720 mm ist in diesem Planungs- Die eigentliche Aktivhöhe beim Kochen ist die Oberkante eines
beispiel nur für die Arbeitsvorbereitung vorgesehen. Diese durchschnittlich hohen Kochtopfes auf dem Kochfeld. Im Idealfall
Aktivhöhe entspricht je nach Sockelhöhe der normalen Haltung liegt der Korpus in Mini-Höhe ca. 250 mm unter der Ellenbogen-
durchschnittlich großer Menschen bei arbeitsvorbereitenden Höhe. So ist entspanntes Kochen garantiert, denn Schultern und
Küchenaktivitäten. Arme werden entlastet.Die abgebildete Küche in U-Form mit angebauter Insel für die Arbeits-
vorbereitung und mit einem Essplatz ist so geplant, dass bei einem
normalen Küchenalltag nur kurze Laufwege entstehen. Das zeigt sich
besonders gut in der Hauptzeile mit Kochfeld, Arbeitsvorbereitung und
Spüle. Die hochgebauten Elektrogeräte sowie ausreichender Stauraum
sind ebenfalls ergonomisch sinnvoll zusammengefasst und somit leicht
erreichbar.
Wir stellen Ihnen hier Ergonomie auf ca. 16 m2 mit vielen sinnvollen
Funktionen und Details vor.
95 HOCHGEBAUTE
ELEKTROGERÄTE
96 APOTHEKERAUSZUG
Elektrogeräte in bedienungs- Neben Backofen, Dampfgarer, So wird kein wertvoller Arbeits- Der Apothekerschrank mit Ein-
freundlicher Höhe machen Geschirrspüler oder Kühlschrank platz auf der Arbeitsplatte und Auszugsdämpfung gleitet
das Bestücken und Entnehmen lassen sich auch Mikrowelle und verschenkt, und ein entspannter leise aus und in den Korpus, bis
äußerst bequem, sorgen für Kaffeevollautomat in ergono- Küchenalltag mit all seinen die Bewegung sanft gedämpft
rückenschonende Aktivitäten misch richtiger Höhe integrieren. Aktivitäten ist garantiert. wird. Alles ist übersichtlich
und beugen Rückenleiden vor. und von beiden Seiten greifbar.
Die Einsatzkörbe sind in der
Höhe frei positionierbar und
werden auf Wunsch mit
seitlichen Glasblenden geliefert.28 29
PERFEKTE ERGONOMIE
97 FRONTAUSZÜGE
Frontauszüge bieten den Spezielle Auszugsorganisationen
Komfort leichter Zugänglichkeit, finden Sie auf Seite 35.
optimaler Stauraumnutzung
sowie bedarfsgerechter
Organisationsmöglichkeiten.
Sie ersparen mühseliges Bücken
wie bei Drehtürenschränken.
98 KOPFFREIHEIT
99 TRITTLEITER
100 ÖFFNUNGSUNTERSTÜTZUNG
LIBERO
101 ÖFFNUNGSUNTERSTÜTZUNG
SENSOMATIC
102 JALOUSIE-AUFSATZSCHRANK
MIT 3-FACH STECKDOSE
Wandschränke mit Klappen, Falt- Die Trittleiter ist unentbehrlich, Mit der sensorbetriebenen Öffnungs- Das elektromechanische Einen Stromanschluss dort,
Lifttüren oder Schwingklappen wenn Sie bequem an die oberen unterstützung Libero für die Müll- Öffnungssystem Sensomatic wo man ihn benötigt – Jalousie-
bieten tolle Übersicht und freien Fächer von Highboards und trennsysteme Separato-K, Separato-M, für Schubkästen und Frontaus- Aufsatzschränke haben eine
Zugriff, da keine geöffneten Hochschränken gelangen wollen. Zargen Cargo und Syncro lässt sich züge funktioniert durch ein integrierte 3-fach Steckdose
Türen im Weg sind. Auch die Zusammengeklappt lässt sich der Frontauszug durch einfache leichtes Antippen der Front. und bieten eine komfortable
neue Dunstabzugs-Generation die Trittleiter ganz praktisch Fußbetätigung über einen Sensor im Wie von Geisterhand öffnen Aufbewahrungsmöglichkeit für
gewährleistet durch die schräg in einem unteren Vollauszug Sockelbereich ganz leicht öffnen. sich die Auszüge durch eine mobile Küchen-Kleingeräte.
angeordnete Abzugsfläche verstauen. Die integrierte Auffindleuchte ist Elektromechanik auf der Eine Übersicht über lieferbare
optimale Kopffreiheit, auch bei dimmbar und abschaltbar; Korpusrückwand und erleichtern Steckertypen finden Sie in der
größeren Menschen. die Auswurfstärke einstellbar. so das Öffnen. Zubehörliste, Register 2.DIE GRIFFLOSE KÜCHE
Moderne Designküchen wirken heute großflächig und geradlinig. Griffmulden: Design und Material
Hochwertige Lackfronten oder perfekt verarbeitete matte Fronten mit
fugenloser, laserverschweißter Kante wirken am schönsten ohne Griffe. n Das Griffprofil ist aus eloxiertem Aluminium und in acht Farben lieferbar.
Mit grifflosen Fronten entsteht automatisch ein geradliniges und n Endkappen sowie Innen- und Außenecken sind aus farblich angepasstem Kunst-
geschlossenes Frontbild. Wen wundert es da noch, dass grifflose Küchen stoff, lackiert.
zu den neuen Designküchen avancieren. Grifflose Küchen sind natürlich n Die Korpusseiten sind für die Griffmulden montagefertig ausgefräst.
nicht wirklich grifflos. Die ergonomisch geformten Griffmulden sind n Die Griffprofile sind montagefertig zugeschnitten, mit geraden Zuschnitten und
am Korpus positioniert und ermöglichen einen komfortablen Eingriff auf Gehrungsschnitten für Innen- und Außenecken.
Türen, Schubkästen und Auszüge. n L-Profile an Unterschränken und Highboards können optional gegen Mehrpreis
mit einer LED-Lichtausführung ausgestattet werden.
4 UNTERSCHRANKHÖHEN 3 WANDSCHRANKHÖHEN
360 mm | 432 mm | 720 mm 359 mm | 718 mm | 904 mm
792 mm
4 HOCHSCHRANKHÖHEN MIT 5 HOCHSCHRANKHÖHEN MIT
WAAGERECHTER GRIFFMULDE SENKRECHTER GRIFFMULDE
1.485 mm | 1.584 mm | 1.997 mm 1.485 mm | 1.584 mm | 1.997 mm
2.069 mm 2.069 mm | 2.183 mm
103 LINE N
DAS SORTIMENT
104 GRIFFMULDEN
L- UND C-PROFIL
105 GRIFFMULDEN
WAAGERECHT
106 GRIFFMULDEN
SENKRECHT
n LINE N-Küchen sind in n Keine separate Vertriebslinie, n An Unterschränken kommen n Die maximale Profillänge n Senkrechte Griffmulden werden
12 Programmen und 46 Front- sondern voll in das nobilia- unterhalb der Arbeitsplatte für waagerechte Griffmulden in den passenden Längen für
ausführungen lieferbar. Sortiment integriert; über- sowie bei Highboards beträgt 4.000 mm. Highboards und Hochschränke
n Breites Preisspektrum vom sichtlich in einem separaten unterhalb des Abdeckbodens n Das waagerechte Griffprofil geliefert.
Preiseinstieg in der PG 2 bis Register zusammengefasst. grundsätzlich L-Profile sowie die benötigten n Sie werden einzeln geplant und
PG 4 bis in die gehobene PG 9. n Das nobilia Blockregelwerk zum Einsatz. Befestigungsmaterialien, berechnet und sind in den
n Umfangreiches Typenspektrum gilt auch für LINE N-Küchen. n Die Griffmulde mit C-Profil 90°-Ecken und Endkappen Schrankpreisen nicht enthalten.
mit 4 Unterschrankhöhen, wird bei Unter- und sind in den Schrankpreisen Sie stehen als Zwischen- und Ab-
5 Hochschrankhöhen und Hochschränken zwischen enthalten. schlussprofil zur Verfügung. Die
3 Wandschrankhöhen. den Fronten eingesetzt. Planungsbreite beträgt 25 mm.30 31
107 DURCHGANGSFRÄSUNGEN
108 PROFIL-ENDKAPPEN
109 HOCHSCHRÄNKE
GRIFFMULDE SENKRECHT
110 HOCHSCHRÄNKE
GRIFFMULDE WAAGERECHT
Durchgangsfräsungen sind vor- Die Profil-Endkappen werden Senkrechte Griffmulden sind be- Waagerechte Griffmulden
gesehen für den Wandanschluss, sowohl bei Taschen- als auch bei sonders geeignet für die komfor eignen sich besonders
Frontpassstücke, Abschluss- Durchgangsfräsungen zur bau- table Öffnung großformatiger bei der Kombination von
wangen, Abschluss-Frontwangen seitigen Montage mitgeliefert. Türen. Zwischen- und Abschluss- Hoch- und Unterschränken.
sowie bei durchlaufenden Griffmulden (25 mm Planungs- Somit wird eine identische
Profilen für den Übergang von breite) werden einzeln geplant Linienführung erzielt.
C- zu L-Profilen. und berechnet. Für den Planungs-
111 ÜBERGÄNGE
WAAGERECHT
112 TASCHENFRÄSUNGEN
113 BELEUCHTUNG
DER GRIFFMULDE
Bei der Planung mit waagerechten Taschenfräsungen erfolgen an Die obere waagerechte Griffmulde abschluss und bei angrenzenden
Griffmulden erzielen Sie eine durch- offenen Zeilenenden, aber auch an Unterschränken und Highboards Unterschränken ist immer eine
gehende Linienführung von Unter- in Verbindung mit einem C-Profil (L-Profil) ist gegen Mehrpreis mit Abschlusswange erforderlich.
schränken und Hochschränken mit an Übergängen zu Geschirr- LED-Lichtausführung lieferbar
direktem Anschluss. Beim Übergang spülern oder Unterbau-Kühl- (MP-NGML). Die Beleuchtung kann
vom L-Profil des Unterschranks zum und Gefriergeräten. Korpusseiten pro zusammenhängende Planungs-
C-Profil des Hochschranks entsteht werden um 8 mm ausgefräst. einheit gewählt werden. Bei
eine Haarfuge im Profil. Wird diese mehr-zeiligen Küchen kann so auch
als störend empfunden, sollte nur eine einzelne Zeile mit LED-Licht- Abschluss- Zwischen-
im Anschluss an den Unterschrank ausführung geplant werden. Griffmulde Griffmulde
eine Wange eingeplant werden.PLANUNGSBESONDERHEITEN
114 PLANUNG AN DER WAND
IMMER MIT 15 MM ABSTAND
115 PLANUNGSABSCHLUSS
MIT ABSCHLUSSWANGEN
n P lanungen mit 600 mm Für den frontbündigen Abschluss einer Front- oder Abschlusswange
tiefen Arbeitsplatten oder mit Wangen stehen Abschluss- geplant, wird die letzte Korpusseite
Abdeckböden müssen für wangen in allen Dekorgruppen durchgefräst, die Griffmulde endet
diverse Geräteeinbauten in 597 mm Tiefe zur Verfügung. an der Wange.
grundsätzlich um 15 mm Wird der Zeilenabschluss mit
vorgezogen geplant werden.
15 MM
580 MM
595 MM
600 MM
116 PLANUNGSABSCHLUSS
MIT FRONTWANGEN
117 PLANUNGSABSCHLUSS
MIT ABDECKPROFIL NADP
118 ECKLÖSUNG
MIT PASSLEISTEN
nD istanzhalter für die Montage Mit Frontwangen kann der Für eine preisorientierte Lösung Winkelpassstücke werden werk-
sind im Lieferumfang enthalten. Verlauf der Griffmulde optisch ohne Wangen steht ein edel- seitig auf Gehrung geschnitten.
n Beispiel: als Zeilenabschluss am stahlfarbiges Abdeckprofil Das Planmaß muss bei der
582 mm = Stellmaß Unterschrank Korpus zurückgeführt werden. NADP zur Verfügung. Dieses Bestellung fix angegeben
+15 mm Abstand zur Wand Für Insellösungen stehen verkleidet den Planungsabstand werden. Anpassungen sind
= 597 mm Planmaß Frontwangen mit beidseitigem von 15 mm zur Wand. Die sicht- bauseits nicht möglich.
n Überstand der Arbeitsplatte Frontverlauf zur Verfügung. - bare Korpusseite Eine verkürzte Korpusverblen-
vorne 3 mm, seitlich 1,5 mm Frontwangen sind in allen wird serienmäßig dung zum Anschrauben der
LINE N-Frontausführungen mit einer Taschen- nebenstehenden Typen gehört
lieferbar. fräsung versehen. zum Lieferumfang.32 33
119 GRIFFPROFIL BEI
WANDSCHRÄNKEN
120 PLANUNGEN
MIT GESCHIRRSPÜLER
121 PLANUNGEN MIT
INDUKTIONSKOCHFELD
n L INE N-Wandschränke sind in nD
as Griffprofil ist optisch n E s dürfen ausschließlich vollintegrierte Geschirrspüler verplant werden. L-Profile unter Induktionskoch-
den Höhen 359 mm, 718 mm identisch mit dem MP-WOG n Bei Planungen von Geschirrspülern am Zeilenende ist eine Wange als Planungs- feldern können in drei Längen
und 904 mm lieferbar. aus dem Standardsortiment. abschluss erforderlich. ausgefräst werden: 550, 750,
n Die Wandschränke sind mit Grifflose Wandschränke lassen n Für die Planung mit durchgehender Griffmulde ist zusätzlich zur Abschlusswange 850 mm. Die Einfrästiefe
einer am Wandschrank-Unter- sich so mit dem LINE N eine spezielle Frontwange lieferbar. Weitere Planungshinweise entnehmen Sie beträgt 5 mm. Die notwendige
boden angearbeiteten Profil- Programm kombinieren. bitte dem Verkaufshandbuch, Register 8 LINE N. Breite wird auf Basis des
leiste versehen. bestellten Kochfeldes ermittelt.
122 INTEGRIERTE BELEUCHTUNG
FÜR WANDSCHRÄNKE
123 GESCHIRRSPÜLER MIT
DURCHGEHENDER GRIFFLEISTE
124 GESCHIRRSPÜLER MIT
UNTERBROCHENER GRIFFLEISTE
Gegen Mehrpreis können die Für Geschirrspüler-Planungen mit Für Geschirrspüler-Planungen mit ist nicht möglich und muss im
Lichtausführungen NOVA PLUS durchgehender Griffleiste ist eine unterbrochener Griffleiste ist eine Bereich des Gerätes unterbrochen
und MANILA PLUS sowohl im Mindest-Sockelhöhe von 150 mm, Mindest-Sockelhöhe von 100 mm, werden. Die Griffmulden der
Ober- als auch im Unterboden bei LINE N-Planungen in XL-Höhe bei LINE N-Planungen in XL-Höhe angrenzenden Unter- oder Hoch-
des Wandschranks integriert eine Mindest-Sockelhöhe von 70 mm eine Mindest-Sockelhöhe von schränke werden mit Endkappen
werden. erforderlich. Das Gerät wird unter- 70 mm erforderlich. versehen.
Gegen Mehrpreis sind eine halb der Griffmulde montiert. Die Das Gerät wird direkt unter der
Profilleiste mit LED-Beleuchtung Nische ist somit 50 mm kleiner. Eine Arbeitsplatte montiert. Die Nische
oder ein Lichtunterboden durchgehende LED-Lichtausführung ist voll nutzbar. Eine durchgehende
lieferbar. der Griffmulde ist dadurch möglich. LED-Lichtausführung der GriffmuldeSie können auch lesen
