                                                        Moving Details.
Moving Details - Ausgabe 2 4
DORMA-Glas            Eckbeschläge und Profilsysteme

             Unser Nachhaltigkeitsengagement
             Wir setzen uns entlang unserer gesamten Wertschöpfungskette für eine nachhaltige Entwicklung ein und
             behalten dabei unsere ökonomische, ökologische und soziale Verantwortung gegenüber nachfolgenden
             Generationen stets im Blick.

             Nachhaltigkeit auf Produktebene ist ein wichtiger und zukunftsorientierter Ansatz im Bauwesen.
             Um quantifizierte Daten über die Umweltauswirkungen eines Produktes entlang dessen gesamten
             Lebenszyklus zu geben, stellt DORMA-Glas Umwelt-Produktdeklarationen (Environmental Product
             Declarations, EPDs) bereit, in denen die Ergebnisse der Ökobilanz dargestellt werden.

2
Moving Details - Ausgabe 2 4
Inhalt

        MUNDUS                   UNIVERSAL                 RP                      BEYOND
06      Eckbeschläge für
                           40    Eckbeschläge für
                                                     72    Pendeltürsystem
                                                                             78    Pendeltürsystem
        Ganzglas-Anlagen         Ganzglas-Anlagen          für Ganzglas-           für Ganzglas-
                                                           Anlagen                 Anlagen

        EA                       TP / TA Easy Safe         TP / TA 76,5            MANET
88      Eckbeschläge für
                           102   Türschienen für
                                                     132   Türschienen für
                                                                             154   Punktgehaltenes
        Anschlagtüren            Pendel- und               Pendel- und             Beschlagsystem,
                                 Anschlagtüren             Anschlagtüren           Edelstahl

        SG                       Wandan-                   MR 22 / MR 28           Zubehör
172     Mittel- und
                           192   schlussprofil
                                                     198   Wandanschluss-
                                                                             204
        Eckschlösser für         Tragendes                 Profilsystem,
        Ganzglas-Anlagen         Wandanschluss-            nicht tragend
                                 Profilsystem

01/22                                                                                          3
Moving Details - Ausgabe 2 4
DORMA-Glas                                      Eckbeschläge und Profilsysteme

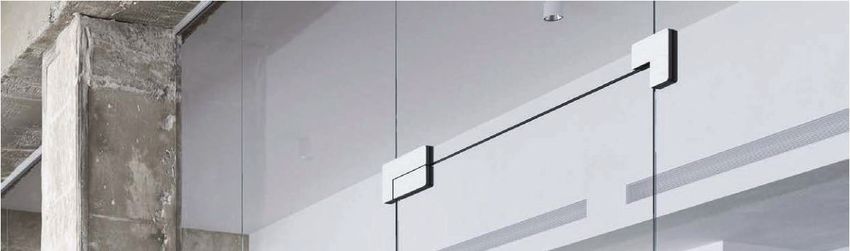

Das Beschlagprogramm für Ganzglas-Anlagen
von DORMA-Glas
Das Beschlagprogramm für Ganzglas-Anlagen von                             Grundkörpern, Funktionseinsätzen und aufclipsbaren
DORMA-Glas bietet optimale Voraussetzungen, um sämt-                      Abdeckungen in verschiedenen Oberflächen-
liche Standard-Ganzglas-Anlagentypen technisch perfekt                    ausführungen. Die erforderlichen Glasausschnitte und
und optisch attraktiv auszuführen. Darüber hinaus eröff-                  -bohrungen lassen sich einfach und schnell herstellen.
net es vielfältige Möglichkeiten, um sowohl im Innen- als                 Qualitativ hochwertige Materialien und solide Aus-
auch im Außenbereich individuelle Ganzglas-                               führung bieten die Gewähr für lange Lebensdauer
Konstruktionen zu verwirklichen. Alle Beschläge sind mo-                  und ein auf Dauer attraktives Erscheinungsbild.
dular aufgebaut und bestehen im Wesentlichen aus                          Türschienen und Schlösser komplettieren

 Anwendungen und Merkmale                                                           MUNDUS                Eckbeschläge       BEYOND          EA
                                                                                 Comfort / Premium        UNIVERSAL
 Für Anlagen im Außenbereich                                                       ●             ●               ●                            ●
 Für Anlagen im Innenbereich                                                       ●             ●               ●              ●             ●
 Für Standard-Ganzglas-Anlagentypen                                                ●             ●               ●              ●             ●
 Für individuell konzipierte Anlagen mit Abwinklungen,                                                           ●
 Aussteifungen usw.
 Für Pendeltüren                                                                   ●             ●               ●              ●
 Für Anschlagtüren                                                                 ●             ●               ●              ●             ●
                                                                                                                        6)
 Glasdicken mm (Generell gilt:                                                   8 – 12         8 – 22     8, 10, 12          10, 12      8, 10, 12
 Glasdickentoleranz +/- 0,5 mm abbildbar)

 Glasdicken mm, bei UNIVERSAL mit 15 mm Drehpunkt                                                              8, 10
 Türflügelgewicht, max. kg                                                        150           200          110 2)5)           80        80 / 110 4)
 Türflügelgewicht, max. kg bei UNIVERSAL mit 15 mm                                                              80
 Drehpunkt

 max. Türflügelbreite, mm                                                        1100           1300        1100 2) 5)        1000 /       1000 /
                                                                                                                              1200 4)      11004)
 max. Türflügelhöhe, mm                                                      siehe Matrix für Tür-          3000 1) 2) 5)    2200 4) 5)   3000 1) 2)
                                                                             dimensionen Seite 10
 Glasart                                                                         ESG          ESG/VSG3)        ESG             ESG          ESG
 Pendel- / Anschlagtür                                                            A/P           A/P            A/P             A/P            A
 Werkstoffe und Oberflächen
 Leichtmetall, unbehandelt, LM roh (100)
 Leichtmetall, eloxiert, EV1, geschliffen, matt (bei Profilen:                                                   ●                            ●
 gebeizt, matt) (101)
 Leichtmetall, LM eloxiert, EV1 Deko, satiniert,                                                                                ●
 matt (kompatibel mit Oberfläche 150) (114)
 Leichtmetall, eloxiert, ähnlich Niro, poliert, matt (107),                                                                  ● (107)      ● (107)
 eloxiert, ähnlich Niro, satiniert (für Profilmaterial) (ähnlich
 Eloxal II C 31) (113)
 Leichtmetall, eloxiert, Silber, satiniert, matt (kompatibel mit                   ●             ●
 Oberfläche 114) (150)
 Sonderfarbe eloxiert (199)                                                                      ●               ●                            ●
 Leichtmetall, pulverbeschichtet, Verkehrsweiß, glatt, glänzend                                                                               ●
 (ähnl. RAL 9016) (300)
 Leichtmetall, pulverbeschichtet, Verkehrsweiß, glatt,                             ●             ●               ●
 seidenglanz (ähnl. RAL 9016) (350)
 Leichtmetall pulverbeschichtet, Sonderfarbe (399)                                                               ●                            ●

 MS, poliert, verchromt (501)                                                                                    ●                            ●
 Messing, poliert (503)                                                                                          ●                            ●
 Niro, satiniert (kompatibel mit 750) (700)                                                                      ●
 Niro, poliert (kompatibel mit 751) (701)                                                                        ●
 Niro, satiniert (für MUNDUS) (kompatibel mit 700) (750)                           ●              ●
 Niro, poliert (für MUNDUS) (kompatibel mit 701) (751)                             ●              ●
 Seite                                                                                    6                     40              78           88

4                                               Maßangaben in mm.                                                                                 01/23
Moving Details - Ausgabe 2 4
Programmübersicht                   Beschlagprogramm

                                                                                                  1)
das DORMA-Glas Programm für Ganzglas-Anlagen.                                                           Für Türflügelhöhen
Die Türschienen TP / TA erfüllen alle Anforderungen an die                                              bis 2500 mm
Ausrüstung breiter und schwerer Türen sowie zugehöriger                                                 Für Türflügelhöhen ab 2500 mm
Seitenteile. Sie gewährleisten einen bestmöglichen Schutz                                               müssen folgende Vorgaben
und eine wirkungsvolle Abdichtung der unteren Glaskanten.                                               berücksichtigt werden:
Das Schlossprogramm SG erfüllt mit seinen verschiedenen                                                • Glasdicke > / = 10 mm
Modellen und Ausführungen die unterschiedlichsten                                                      • Verwendung einer Griffstange
Ansprüche an Funktion, Sicherheit und Optik.                                                             mit mindestens
                                                                                                         3 Befestigungspunkten und einer
  TP / TA           MANET            SG          Wandan-           MR 22 /                               minimalen Höhe von 1 / 2 der
 EASY Safe                                     schluss-Profile     MR 28                                 Türflügelhöhe
        ●                             ●               ●
                                                                                                  2)
        ●               ●             ●               ●                ●                               Verwendung Türschließer:
        ●               ●             ●               ●                                                Türen /= 1100 mm müssen
        ●               ○             ○                                                                mit größeren Türschließern
 8, 10, 10,76,    10, 12 , 13,5    8, 10, 12   8, 10, 12, 12,7,    6, 8, 10
                                                                                                       (z. B. EN 4, 5 oder 6) mit oder
  12, 12,76,                                   13,5, 15, 17, 19                                        ohne Öffnungsdämpfung versehen
 13,5, 15, 17,                                                                                         werden.
      19
                                                                                                  3)
                                                                                                       VSG aus 2 × ESG
     150*              80                         45 kg / m
                                                                                                  4)
                                                                                                       Max. Flügelgewicht weicht je nach
                                                                                                       Produktkombination ab

    1400*             1200                                                                        5)
                                                                                                       Weitere realisierbare Glas-
                                                                                                       flügelhöhen sind bei unserer
  3500 1) 2) 5)    2500 1) 2) 5)                 3000 1) 2) 5)     2500/
   40004)                                                         2800 1) 2) 5)
                                                                                                       Anwendungstechnik nachzufragen.
 ESG /VSG 3)          ESG            ESG        ESG/VSG3)            ESG                          6)
                                                                                                       unter bestimmten Voraussetzung
     A/P              A/P            A/P
                                                                                                       auch
                                                                                                       15 + 19 mm Glasdicke
        ●                                             ●
        ●                             ●               ●                ●                          Die Glasmaße können aufgrund fol-
                                                                                                  gender Merkmale abweichen:
                                                                                                  • die Montageart,
                                                                                                  • Glastoleranzen,
                                      ●               ●                ●
                                                                                                  • der allgemeinen Nutzung

                                                                                                  ○ Optional
                                                                                                  ● Standard
        ●                                                                                         * nur für Pendeltüren mit Türschienen
                                      ●               ●
                                                                                                    oben und unten, inkl. Stahltürhebel

                                                                                                  Hinweis: Die Verwendung von
                                                                                                  Klemmbeschlägen auf strukturierten
        ●                             ●                                                           Glasoberflächen (ausgenommen davon
                                                                                                  sind satinierte Gläser) oder Gläsern mit
                                                                                                  großen Schwankungen in der Glasdicke
                                                                                                  ist nur mit dem Auftragen einer
        ●               ●
                                                                                                  Ausgleichsschicht zulässig.
        ●                                             ●

                                                                                                  Türschienen sind nicht in den
                                                                                                  Oberflächen 501 und 503 lieferbar.
     102              158            172            192              198

01/23                                                                             Maßangaben in mm.                                    5
Moving Details - Ausgabe 2 4

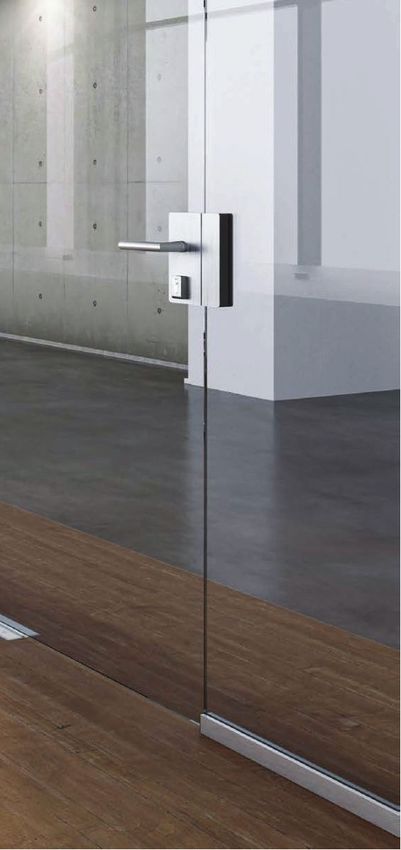

TP / TA
EASY Safe
Moving Details - Ausgabe 2 4
DORMA-Glas                          Eckbeschläge und Profilsysteme

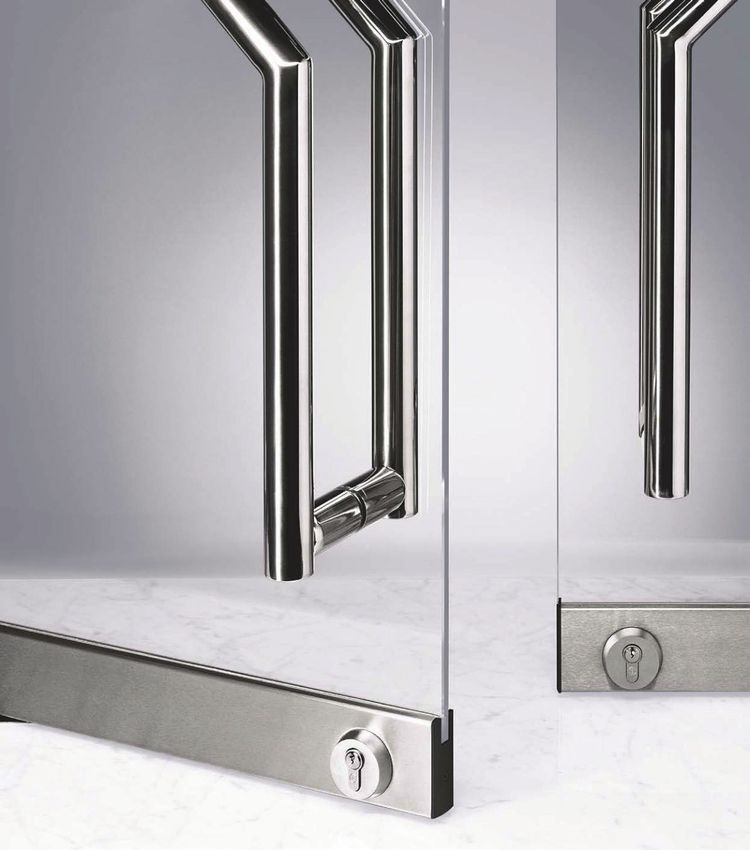

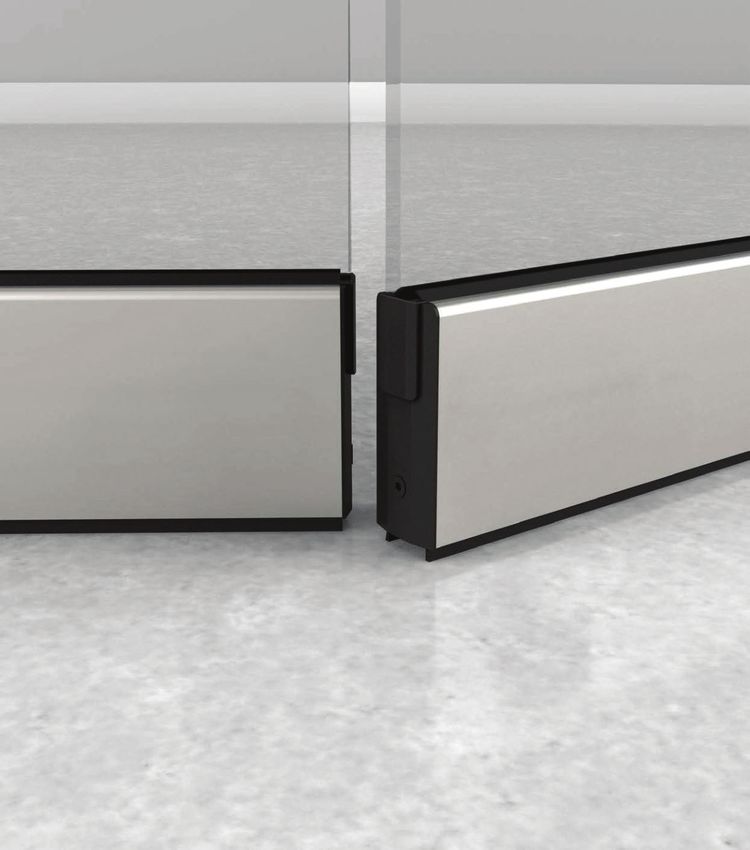

Das Türschienenprogramm TP/TA EASY Safe lässt
keine Wünsche offen
Die Türschienen TP/TA EASY Safe für Pendel- und               unteren Türschienen und des separat verklemmten
Anschlagtüren empfehlen sich oben und unten am                unteren Einsatzes lassen sich gerade im eingebauten
Türblatt zur Stabilisation von besonders breiten Türen        Zustand die vertikalen Glaskanten exakt zueinander
oder für den Einsatz nur an unteren Türkanten zum             ausrichten, die Höheneinstellung anpassen, sowie der
Schutz gegen Stöße. Für eine verbesserte Abdichtung           Drehpunkt genau positionieren. Um möglichen
gegen Zugluft sorgen die auch im Schlossbereich               Beschädigungen durch spätere Arbeiten im Umfeld
durchlaufenden, doppelten Bürstenkanäle (zur                  der Tür vorzubeugen, können die Abdeckungen in den
Rauminnenseite und Außenseite). Die Türschienen               farbgebenden Oberflächen ganz zum Schluss einfach
lassen sich identisch auch als Seitenteilschienen an          aufgeclipst werden.
Festteilen einsetzen. Abgestimmt auf Design und
Oberflächen der DORMA-Glas Eckbeschläge schaffen              Keine Glasbearbeitung, sichere Befestigung
sie so ein einheitliches Erscheinungsbild auch in kom-        Mit den Besonderheiten des Werkstoffes Glas bestens
plexen Ganzglas-Anlagen. In größeren Objekten erwei-          vertraut, hat DORMA-Glas die Türschienen so ausgelegt,
tern sie diese Durchgängigkeit durch die Baugleichheit        dass sich Bohrungen und andere Glasbearbeitungen
mit den Türschienen von HSW Anlagen auf unter-                erübrigen (ausgenommen Schienen mit Fallenschloss
schiedliche Shopfront- und Eingangslösungen – an              und E-Öffner). Ausgefeilte konstruktive Maßnahmen
Einzeltüren, in Ganzglas-Anlagen und bei Horizontalen         sorgen für große Klemmflächen mit optimaler Wir-
Schiebewänden.                                                kung. Bei Einsatz von VSG aus TVG oder VSG aus ESG
                                                              ist eine zusätzliche Verklebung der Türschiene mit dem
Stark gegen Einbruch – sicher für den Menschen                Glas vorgeschrieben. So lässt sich die Klemmkraft mi-
Die stabilen Grundprofile der Türschienen mit den in-         nimieren und einem Glasbruch vorbeugen.
tegrierten Schlössern werden im Abstand von 150 mm
von der Rauminnenseite her miteinander verschraubt            Genau das richtige Maß
und sorgen so für einen festen Halt an den Gläsern,           Mit einer einheitlichen Höhe von 105 mm (4,2“) werden
ohne Zugriffsmöglichkeit von außen. Eine zusätzliche          die Türschienen maßgenau für Türen bis max. 1400
Verklebung (Clamp&Glue) ist bei Einsatz von ESG op-           mm Breite gefertigt. Ausgehend von einer Standard-
timal, bei VSG obligatorisch. Sie sorgt für noch mehr         Glasdicke von 10 mm ESG können mit den entspre-
Schutz gegen Einbruch. Bei den Schlössern bestimmt            chenden Zwischenlagen auftragsbezogen aber auch
der Einsatzbereich die Ausführung. Ob vorgerichtet für        Gläser in anderen Dicken aufgenommen werden.
Profil- oder Rundzylinder, mit oder ohne Sicherheits-         ESG: 10 mm; 12 mm; 15 mm; 19 mm
rosette, als senkrecht in Boden oder Decke schließen-         TVG, VSG aus 2 x ESG : 10,8 mm; 12,8 mm;
des Riegelschloss, oder mit einem zusätzlichen Micro-         13,5 mm; 17 mm
schalter für eine Statusmeldung – hier ist alles drin.
Auch seitlich schließende Fallenschlösser in der Tür-         Variabler zentrischer Drehpunkt
schiene sind in einer Kombination mit E-Öffnern in der        Die Türschienen-Einsätze für Türen mit zentrischem
anschließenden Seitenteilschiene möglich.                     Drehpunkt sind so ausgeführt, dass das
                                                              Drehpunktmaß (Abstand zwischen Mitte Drehachse
Dauerhaft von hoher Qualität                                  der Tür und Wand bzw. angrenzendem Glas-
Die senkrecht schließenden Schlosseinsätze zeichnen           Festelement) zwischen 55 und 65 mm wählbar ist.
sich durch einen speziell korrosionsgeschützten und           Serienmäßig mit einem Drehpunkt von 65 mm vor-
abriebfesten Riegel mit integriertem, gehärtetem              montiert, kann der entsprechende Einsatz gelöst, um
Sicherheitsrollstift aus. Somit wird die höchste              die senkrechte Achse um 180 Grad gedreht und wieder
Korrosionsbeständigkeit nach EN 670, Klasse 4 und             in der Türschiene verklemmt werden. Ein separater
die DIN 825, Klasse 3 (hinsichtlich Typprüfung*) er-          Einsatz für einen 22 mm Drehpunkt (für Bodenlager
reicht. Von einem neutralen Prüfungsinstitut wurde            oder dormakaba BTS) ist ebenfalls lieferbar.
die Fallenfunktion mit 500000 Bewegungszyklen und
der Riegel mit 100000 Bewegungszyklen erfolgreich             Oberflächen – Schönheit und Schutz
getestet.                                                     Im geschützten Innenbereich oder Wind und Wetter
                                                              ausgesetzt: Für jeden Anwendungsfall trägt auch die
Leichtes Justieren der Türen – auch nach dem Einbau           Oberfläche der Abdeckprofile zur richtigen Lösung bei.
Die Klemmung der Türschienen auf dem Glasflügel               Das kann die Farbe passend zum Ambiente betreffen
durch Verschraubung von nur einer Seite macht die             oder die Wahl des Materials. Bei extremen
Montage, speziell bei oberen Drehpunkten oder                 Witterungsverhältnissen, zum Beispiel in Küstennähe,
Fixierungen von Festteilen, besonders einfach. Auch           empfiehlt sich neben Edelstahl unsere hochwitte-
für die Justierung bieten sich hier große Vorteile. Durch     rungsbeständige Pulverbeschichtung auf
leichtes Lösen und erneutes Fixieren der oberen und           Aluminiumprofilen.

104                                                                                                            12/21
Moving Details - Ausgabe 2 4
TP/TA EASY Safe                 Allgemeine Informationen /
                                                                                                                 Typendarstellungen

Technische Daten

                                                                           3
                                     PT 21     RTS 85                             RTS 85        PT21

                                                 PT 20                            PT20
                                                            US10     US10

                                                         US20              GK50

                                      5                                X                           5

                                          dormakaba BTS                           dormakaba BTS
                                                                           7

Hinweis: Bei Bestellung bitte immer die Glasdicken angeben!

 Glashöhenmaße:                            Türschienen-Gewicht                       Mittenluft bei Doppelflügeltüren:

 Schienen 105 mm hoch                      Ausführung               Gewicht          Anschlagtüren und Pendeltüren:

 Anordnung              Flügelhöhe         Aluminium                7 kg / m         Einzelflügelbreite                  X
 der Schiene/n           abzüglich
                                           Edelstahl               8,5 kg / m        > 600 mm                    5 mm
 unten                     80 mm

 oben                      80 mm

 unten + oben             160 mm           Zwischen-                 10 mm
                                           lagen für                10,8 mm
 Bitte Boden- und Deckenluft               folgende                  12 mm
 separat berücksichtigen                   Glasdicken               12,8 mm
                                           verfügbar:               13,5 mm
                                                                     15 mm          Toleranz der Glasdicke: +/- 0,5 mm
                                                                     17 mm
                                                                     19 mm          RTS = Rahmentürschließer

Hinweis: Bei Türschienenausführungen mit freier Glaskante ist eine Glasdicke von max. 12,8 mm möglich.

01/23                                                                  Maßangaben in mm.                                         105
Moving Details - Ausgabe 2 4
DORMA-Glas                                     Eckbeschläge und Profilsysteme

Technische Daten

Maximale Maße bei Einsatz von unteren Türschienen
in Kombination mit oberen Türschienen oder oberen
Eckbeschlägen

Flügel mit Pendeltürschienen kombiniert mit ...

                                               Flügel-Typ          untere Türschiene                untere Türschiene              Anmerkungen
                                                                       Standard                 in Sonderausführung mit
                                                                                                 unterem Stahltürhebel

                                                              Gewicht      Breite    Höhe     Gewicht      Breite       Höhe       *Bei stark frequen-
                                                                                                                                    tierten Türen
                                                                   kg        mm       mm           kg        mm          mm
                                                                                                                                    empfehlen wir
                                                                                                                                    generell den
                                                                                                                                    Einsatz des
Pendeltürschienen, kombiniert mit ...
                                                                                                                                    Stahltürhebels
                                                ●                                                                                   bei reduzierten
... Eckbeschlägen UNIVERSAL                                        110      1200      3000         120       1200        3500
                                                                                                                                    Maximalwerten.
                                                                                                                                  **Drehpunkt 20 mm
... Eckbeschlägen MUNDUS 1)                                                                                                      ***nur für
                                                                                                                                    Pendeltüren mit
             MUNDUS Comfort                     ●                  150      1200      3000        150*      1200*       3000*       Türschiene
                                                                                                                                    oben und unten
                                                                                                  200       1300         3800
             MUNDUS Premium                     ●                  150      1200      3000
                                                                                                (170*)    (1200*)      (3500*)

... Eckbeschlägen UNIVERSAL
                                                ●                  100      1100      3000
    klemmfrei**

                                                                                                200***    1400***        4000
... Türschienen Standard                               ●           150      1200      3500
                                                                                                (150*)    (1200*)      (3500*)

... Türschienen klemmfrei                              ●           120      1200      3500

Flügel mit Anschlagtürschienen kombiniert mit ...

                                               Flügel-Typ          untere Türschiene                  Anmerkungen
                                                                         Standard

                                                              Gewicht      Breite    Höhe
                                                                    kg       mm        mm

Anschlagtürschienen in Ganzglas-                                                                34er Hebel
                                                                                                für Ganzglas-Anlagen
Anlagen, kombiniert mit ...

... Eckbeschlägen EA                            ●                  100      1200      3000

... Türschienen Standard                               ●           100      1200      3500

Anschlagtürschienen in Zargen                                                                   40 mm / 42 mm Hebel
                                                                                                für 24 mm / 26 mm Falztiefe
(24er / 26er Falz), kombiniert mit ...

... Eckbeschlägen EA                            ●                   90      1100      3000

... Türschienen Standard                               ●            90      1100      3500

Anschlagtürschienen in Zargen                                                                   43 mm / 58 mm Hebel
                                                                                                für 27 mm – 40 mm Falztiefe
(27er – 40er Falz), kombiniert mit ...

... Eckbeschlägen EA                            ●                   80      1000      3000

... Türschienen Standard                               ●            80      1000      3500
Anzugsmoment für Befestigungsschrauben: Schrauben M 8 : 15 Nm
1)
     Türen ab einem Gewicht von 150 kg oder einer Höhe ab 3000 mm müssen verklebt werden. Verklebungsvorgabe siehe Matrix für
     Türdimensionen, TB Beschläge für Ganzglas-Anlagen.

106                                                                                                                                             12/20
Moving Details - Ausgabe 2 4
TP/TA EASY Safe       Allgemeine Informationen /
                                                                                                      Typendarstellungen

TP/TA EASY Safe
in Kombination mit Eckbeschlag MUNDUS

                                              PT 21
                                             Obere Lager
                           63                siehe 38-037 bis 38-039

                                                                                            3
                                         X

                                                                        Ansicht X
                          MUNDUS PT 20
               5 (2*)     Artikel Nummern siehe 38-026
                          Glasbearbeitung siehe 38-040

                                                                        -10 / +5

               5 (2*)

                        68 (65**)

                           63
                                                                                            7

                          dormakaba BTS 84 [80] -75V-
                          Bodentürschließer im Zementkasten

* ohne Kappe
** bis Wand

12/20                                                                  Maßangaben in mm.                              107
DORMA-Glas                Eckbeschläge und Profilsysteme

Türschienenschnitte

             Türschiene                       Seitenteilschiene

                   39,3                               39,3
        3

                                        3
  105

                                  105
        25

                                        25
        25

                                        25
  105

                                  105
        7

                                        7

                                             Produktbeschreibung                                              Art.-Nr.

                                             Doppelte Dichtungsbürste                                         40.072
                                             für Türschienen (kann über die gesamte Flügelbreite eingesetzt
                                             werden, auch im Bereich von Einsätzen, Schlössern etc.)
                                             in Lagerlänge 2000 mm
               7

108                       Maßangaben in mm.                                                                      12/20
TP/TA EASY Safe                 Typendarstellungen

Einbaudetail

Bitte bei der Bestellung immer angeben:
• DIN-Richtung und Öffnungsrichtung
• Drehpunkt oder Falztiefe
• exakte Flügelbreite
• Glasdicke und Glasart (ESG, VSG aus TVG oder ESG)
• Angaben zur Art der Verriegelung

                             5                Flügelbreite (FB)                         5                               Anschlagtür in Ganzglas-
                                                      Außen                                                             Anlage

                                                                                                      43
                                                      Innen

                    15 mm freie Glaskante                   15 mm freie Glaskante                                       Anschlagtür in Zarge mit
            2                                  Außen                                        2                           24 mm Falztiefe

                                                                                                           24
                                                                                                     49

                                               Innen
                                          Flügelbreite (FB)                                 7

                                                                                                                        Doppelflügeltür als
                      15 mm freie Glaskante                 15 mm freie Glaskante
                                                  Außen                                                                 Anschlagtür in Zarge mit
                2                                                                           2
                                                                                                                        24 mm Falztiefe
                                                                                                           24
                                                                                                     49

                                                           Innen                                                        X = Mittenluft, 5 mm

            7            Flügelbreite (FB)             X      Flügelbreite (FB)             7

                                                                                                                        Anschlag-Doppeltür in Zarge
                15 mm freie                                                    15 mm freie
                Glaskante              E-Öffner             Fallenschloss      Glaskante                                (Normfalz 24 mm, auch mit
        2                                          Außen                                         2                      Pendeltüreinsätzen lieferbar)
                                                                                                                        mit Fallenschloss und E-Öffner
                                                                                                                24
                                                                                                           50

                                                            Innen
                    DIN L                                                               DIN R                           X = Mittenluft, 5 mm
        7                   Standflügel                X               Gehflügel                 7

                       Flügelbreite (FB)                            Flügelbreite (FB)

                                                                                                                        Pendeltür mit Drehpunkt
                                  55              Flügelbreite (FB)                 5
                                                                                    5
                                                                                                                        55 / 65 mm und 20 mm
                                              Außen

                                                            Drehpunkt
                                              Innen         55 / 65 mm

                                  5               Flügelbreite (FB)                 5

                                              Außen

                                                               Drehpunkt
                                              Innen            20 mm

12/20                                                                                           Maßangaben in mm.                                   109
DORMA-Glas                         Eckbeschläge und Profilsysteme

Türschienen für Anschlagtüren in
Ganzglas-Anlagen ohne Falz
Komplett, für 10 mm Glasdicke, ohne freie
                                                                          5
                                                                          5           Flügelbreite (FB)        5
                                                                                                               5
Glaskanten, Hebeldrehpunkt bis Anfang Glas 43 mm
                                                                                           Außen

                                                                                                                           43
                                                                                                                      43
                                                                                           Innen
Hinweis: Bitte beachten Sie die innenseitige
Verschraubung der Türschiene

                                                        Produktbeschreibung                                           Art.-Nr.

                                                        Untere Grundschiene                                    *40.731/40.733

                                                        Untere Grundschiene mit Zusatzmodul mit nach           *40.751/40.753
                                                        unten schließendem Riegelschloss, PZ vorgerichtet,
                                                        1-tourig mit korrosionsgeschütztem Riegel

                                                        Untere Grundschiene mit Zusatzmodul mit seitlich       *40.771/40.773
                                                        schließendem Riegelschloss,
                                                        PZ vorgerichtet, 2-tourig

                                                        Untere Grundschiene mit Zusatzmodul mit nach           *40.779/40.781
                                                        unten schließendem Riegelschloss, PZ vorgerichtet,
                                                        1-tourig mit korrosionsgeschütztem Riegel und ge-
                                                        härtetem Sicherheitsrollstift und seitlichem
                                                        Fallenschloss für E-Öffner

        100
  15

            0
          R1

                                                        * Richtungsangabe links / rechts (Abb. zeigt rechts)
                                                          von Hebelseite aus gesehen.

110                                Maßangaben in mm.                                                                       12/20
TP/TA EASY Safe                             Einzelkomponenten

Bitte bei der Bestellung immer angeben:
• DIN-Richtung und Öffnungsrichtung
• exakte Flügelbreite
• Glasdicke und Glasart (ESG, TVG oder VSG aus ESG)
• Angaben zur Art der Verriegelung

                                                  Produktbeschreibung                                              Art.-Nr.

                                                  Untere Grundschiene mit Zusatzmodul mit nach             *40.783/40.785
                                                  unten schließendem Riegelschloss, PZ vorgerich-              (für Art.-Nr.
                                                  tet, 1-tourig mit korrosionsgeschütztem Riegel           40.781/40.779)
                                                  und gehärtetem Sicherheitsrollstift und seitlichem
                                                  E-Öffner
                                                  (Standard: Arbeitsstromfunktion 6 bis 12 V – / ~)

        100
  15

                0
              R1

                                                  Obere Grundschiene                                       *40.732/40.734

                                                  Untere Grundschiene mit Zusatzmodul mit nach             *40.752/40.754
                                                  oben schließendem Riegelschloss, PZ vorgerichtet,
                                                  1-tourig

                                                  Untere Grundschiene mit Zusatzmodul mit seitlich         *40.772/40.774
                                                  schließendem
                                                  Riegelschloss, PZ vorgerichtet, 2-tourig

                                                  * Richtungsangabe links / rechts (Abb. zeigt rechts)
                                                    von Hebelseite aus gesehen.

12/20                                                    Maßangaben in mm.                                               111
DORMA-Glas                      Eckbeschläge und Profilsysteme

Türschienen für Anschlagtüren in
Ganzglas-Anlagen ohne Falz

Bitte bei der Bestellung immer angeben:
• DIN-Richtung und Öffnungsrichtung
• exakte Flügelbreite
• Glasdicke und Glasart (ESG, TVG oder VSG aus ESG)
• Angaben zur Art der Verriegelung

                                                     Produktbeschreibung                                             Art.-Nr.

             R1                                      Obere Grundschiene mit Zusatzmodul mit nach             **40.780/40.782
               0
                                                     oben schließendem Riegelschloss, PZ vorgerichtet,
 15

                                                     1-tourig mit korrosionsgeschütztem Riegel und
       100
                                                     gehärtetem Sicherheitsrollstift und
                                                     seitlichem Fallenschloss für E-Öffner

             R1                                      Obere Grundschiene mit Zusatzmodul mit nach             *40.784/40.786
               0                                     oben schließendem Riegelschloss, PZ vorgerichtet,           (für Art.-Nr.
  15

                                                     1-tourig mit korrosionsgeschütztem Riegel und           40.782/40.780)
       100                                           gehärtetem Sicherheitsrollstift und
                                                     seitlichem E-Öffner
                                                     (Standard: Arbeitsstromfunktion 6 bis 12 V – / ~)

                                                      * Richtungsangabe links / rechts (Abb. zeigt rechts)
                                                        von Hebelseite aus gesehen.

                                                     ** Richtungsangabe links / rechts (Abb. zeigt links)
                                                        von Hebelseite aus gesehen.

112                             Maßangaben in mm.                                                                        12/20
TP/TA EASY Safe                                   Einzelkomponenten

Türschienen für                                                2
                                                                     15mm
                                                                    15  mmfreiefreie Glaskante
                                                                                Glaskante

                                                                                           Außen
                                                                                                 15 mm
                                                                                                     15freie Glaskante
                                                                                                        mm freie Glaskante

                                                                                                                             2

Anschlagtüren in Zargen

                                                                                                                                           24
                                                                                                                                      24
                                                                                                                                 49
                                                                                                                                 49
                                                                                           Innen
                                                                                     Flügelbreite (FB)                       7
                                                                                                                             7

Mit 24 mm Falztiefe                                        Bitte bei der Bestellung immer angeben:
Komplett, für 10 mm Glasdicke mit beidseitig freier        • DIN-Richtung
Glaskante, Hebeldrehpunkt bis Anfang Glas 50 mm.           • Abweichende Falztiefe bis max. 40 mm
Auch in Sonderausführung für Falztiefen bis 40 mm          • exakte Flügelbreite
lieferbar. Bei Bedarf sprechen Sie gern unsere             • Glasdicke und Glasart (ESG, TVG oder VSG aus ESG)
Mitarbeiter der Anwendungstechnik an.                      • Angaben zur Art der Verriegelung

                                                      Produktbeschreibung                                                        Art.-Nr.

                                                      Untere Grundschiene                                                *40.735/40.737

                                                      Untere Grundschiene mit Zusatzmodul mit nach                       *40.755/40.757
                                                      unten schließendem Riegelschloss, PZ vorgerichtet,
                                                      1-tourig mit korrosionsgeschütztem Riegel und
                                                      gehärtetem Sicherheitsrollstift

                                                      Obere Grundschiene                                                 *40.736/40.738

                                                      Untere Grundschiene mit Zusatzmodul mit nach                       *40.756/40.758
                                                      oben schließendem Riegelschloss, PZ vorgerichtet,
                                                      1-tourig mit korrosionsgeschütztem Riegel und
                                                      gehärtetem Sicherheitsrollstift

                                                      * Richtungsangabe links / rechts (Abb. zeigt rechts)
                                                        von Hebelseite aus gesehen.

12/21                                                        Maßangaben in mm.                                                             113
DORMA-Glas                       Eckbeschläge und Profilsysteme

Türschienen für doppelflügelige
Anschlagtüren in Zargen
Mit 24 mm Falztiefe
                                                                       15mm
                                                                      15  mmfreiefreie Glaskante
                                                                                  Glaskante      15 mm
                                                                                                     15freie Glaskante
                                                                                                        mm freie Glaskante
Komplett, für 10 mm Glasdicke mit 15 mm freier                    2                          Außen                            2
Glaskante auf Hebelseite, Hebeldrehpunkt bis

                                                                                                                                            24
                                                                                                                                       24
Anfang Glas 50 mm

                                                                                                                                  49
                                                                                                                                  49
                                                                                                       Innen

                                                              7
                                                              7        Flügelbreite (FB)           X    Flügelbreite (FB)     7
                                                                                                                              7

                                                      Produktbeschreibung                                                          Art.-Nr.

                                                      Untere Grundschiene                                                   *40.739/40.741

                                                      Untere Grundschiene mit Zusatzmodul mit nach                          *40.759/40.761
                                                      unten schließendem PZ-Riegelschloss,
                                                      PZ vorgerichtet, 1-tourig

                                                      Untere Grundschiene mit Zusatzmodul mit seitlich                      *40.775/40.777
                                                      schließendem PZ-Riegelschloss,
                                                      PZ vorgerichtet, 2-tourig

                                                      * Richtungsangabe links / rechts (Abb. zeigt rechts)
                                                        von Hebelseite aus gesehen.

114                             Maßangaben in mm.                                                                                      12/20
TP/TA EASY Safe                             Einzelkomponenten

Bitte bei der Bestellung immer angeben:
• DIN-Richtung
• Abweichende Falztiefe bis max. 40 mm
• exakte Flügelbreite
• Glasdicke und Glasart (ESG, TVG oder VSG aus ESG)
• Angaben zur Art der Verriegelung

                                                  Produktbeschreibung                                             Art.-Nr.

                                                  Untere Grundschiene mit Zusatzmodul mit nach             *40.743/40.745
                                                  unten schließendem Riegelschloss, PZ vorgerichtet,
                                                  1-tourig mit korrosionsgeschütztem Riegel und
                                                  gehärtetem Sicherheitsrollstift und
                                                  seitlichem Fallenschloss für E-Öffner

        100
  15

            0
          R1

                                                  Untere Grundschiene mit Zusatzmodul mit nach             *40.747/40.749
                                                  unten schließendem PZ-Riegelschloss, PZ vorgerich-
                                                  tet, 1-tourig mit korrosionsgeschütztem Riegel
                                                  und gehärtetem Sicherheitsrollstift und
                                                  seitlichem E-Öffner
                                                  (Standard: Arbeitsstromfunktion 6 bis 12 V – / ~)

        100
  15

            0
          R1

                                                  * Richtungsangabe links / rechts (Abb. zeigt rechts)
                                                    von Hebelseite aus gesehen.

12/20                                                    Maßangaben in mm.                                             115
DORMA-Glas                      Eckbeschläge und Profilsysteme

Türschienen für doppelflügelige
Anschlagtüren in Zargen
Bitte bei der Bestellung immer angeben:
• DIN-Richtung und Öffnungsrichtung
• Abweichende Falztiefe bis 40 mm
• exakte Flügelbreite
• Glasdicke und Glasart (ESG, TVG oder VSG aus ESG)
• Angaben zur Art der Verriegelung

                                                     Produktbeschreibung                                           Art.-Nr.

                                                     Obere Grundschiene                                     *40.740/40.742

                                                     Obere Grundschiene mit Zusatzmodul mit nach            *40.760/40.762
                                                     oben schließendem PZ-Riegelschloss,
                                                     PZ vorgerichtet, 1-tourig

                                                     Obere Grundschiene mit Zusatzmodul mit seitlich        *40.776/40.778
                                                     schließendem PZ-Riegelschloss,
                                                     PZ vorgerichtet, 2-tourig

                                                     * Richtungsangabe links / rechts (Abb. zeigt rechts)
                                                       von Hebelseite aus gesehen.

116                             Maßangaben in mm.                                                                     12/20
TP/TA EASY Safe                             Einzelkomponenten

Doppeltür mit E-Öffner und Fallenschloss

          15 mm freie Glaskante         15 mm freie Glaskante
 2                       E-Öffner Außen Fallenschloss         2

                                                                            24
                                                                       24
                                                                  50
                                                                  50
               DIN L                    Innen         DIN R
77              Standflügel         X           Gehflügel     7
                                                              7

              Flügelbreite (FB)           Flügelbreite (FB)

                                                                             Produktbeschreibung                                                Art.-Nr.

                     R1                                                      Obere Grundschiene mit Zusatzmodul mit nach                 *40.744/40.746
                       0
                                                                             oben schließendem PZ-Riegelschloss, PZ vorgerich-
     15

                                                                             tet, 1-tourig mit korrosionsgeschütztem Riegel
               100                                                           und gehärtetem Sicherheitsrollstift und
                                                                             seitlichem PZ-Fallenschloss für E-Öffner

                                                                             Obere Grundschiene mit Zusatzmodul                 **40.748/40.750
                     R1
                       0                                                     mit nach oben schließendem PZ-Riegelschloss,            (für Art.-Nr.
     15

                                                                             PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-  04.182 / 04.180)
               100                                                           tem Riegel und gehärtetem Sicherheitsrollstift und
                                                                             seitlichem E-Öffner
                                                                             (Standard: Arbeitsstromfunktion 6 bis 12 V – / ~)

                                                                                 * Richtungsangabe links / rechts (Abb. zeigt links)
                                                                                   von Hebelseite aus gesehen.

                                                                             ** Richtungsangabe links / rechts (Abb. zeigt rechts)
                                                                                von Hebelseite aus gesehen.

12/20                                                                                   Maßangaben in mm.                                            117
DORMA-Glas                      Eckbeschläge und Profilsysteme

Türschienen für Pendeltüren

Komplett, für 10 mm Glasdicke
                                                                        55         Flügelbreite (FB)       55

Drehpunktmaß bei Kombination Türschiene und                                    Außen

UNIVERSAL Beschläge 55 / 65 mm
Drehpunktmaß bei Kombination Türschiene und                                              Drehpunkt
                                                                                Innen    55/65
MUNDUS Beschläge 58 / 68 mm

                                                     Produktbeschreibung                                          Art.-Nr.

                                                     Untere Grundschiene                                   *40.701/40.801
                                                     mit Edelstahl-Einsatz für flachkonische Boden-
                                                     türschließerachse oder Bodenlagerrundachse
                                                     14 mm Ø

                                                     Untere Grundschiene mit Zusatzmodul und nach          *40.711/40.811
                                                     unten schließendem PZ-Riegelschloss,
                                                     PZ vorgerichtet, 1-tourig

                                                     Untere Grundschiene mit Zusatzmodul mit nach          *40.763/40.863
                                                     unten schließendem Riegelschloss vorgerichtet für
                                                     Rundzylinder, 1-tourig mit korrosionsgeschütztem
                                                     Riegel und gehärtetem Sicherheitsrollstift

                                                     Untere Grundschiene mit Zusatzmodul mit                      40.915
                                                     Gegenkasten für seitlich schließendes
                                                     PZ-Riegelschloss, Flügelbreite bis
                                                     max. 1200 mm (> 1200 mm auf Anfrage)

                                                     * Angabe des Drehpunkts links / rechts (Abb. zeigt rechts)
                                                      immer von Raum-Innenseite aus

118                             Maßangaben in mm.                                                                    12/21
TP/TA EASY Safe                          Einzelkomponenten

Bitte bei der Bestellung immer angeben:
• Drehpunkt
• exakte Flügelbreite und Öffnungsrichtung
• Glasdicke und Glasart (ESG, TVG oder VSG aus ESG)
• Angaben zur Art der Verriegelung

                                                  Produktbeschreibung                                          Art.-Nr.

                                                  Untere Grundschiene mit Zusatzmodul mit seitlich      *40.721/40.821
                                                  schließendem PZ-Riegelschloss, PZ vorgerichtet,
                                                  2-tourig

                                                  Untere Grundschiene mit Zusatzmodul mit nach          *40.791/40.793
                                                  unten schließendem Riegelschloss, PZ vorgerichtet,
                                                  1-tourig mit korrosionsgeschütztem Riegel und
                                                  gehärtetem Sicherheitsrollstift und
                                                  seitlichem Fallenschloss für E-Öffner

        100
  15

            0
          R1

                                                  Untere Grundschiene mit Zusatzmodul                   *40.796/40.798
                                                  mit E-Öffner
                                                  (Standard: Arbeitsstromfunktion 6 bis 12 V – / ~)
                                                  und nach unten schließendem PZ-Riegelschloss,
                                                  PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                                                  tem Riegel und gehärtetem Sicherheitsrollstift.
                                                  Durch den Einsatz von Fallenschloss bzw. E-Öffner
                                                  ergibt sich eine Anschlagsituation.

        100
  15

            0
          R1

                                                  * Angabe des Drehpunkts links / rechts (Abb. zeigt rechts)
                                                    immer von Raum-Innenseite aus

12/20                                                    Maßangaben in mm.                                          119
DORMA-Glas                      Eckbeschläge und Profilsysteme

Türschienen für Pendeltüren

Komplett, für 10 mm Glasdicke

Drehpunktmaß bei Kombination Türschiene und
UNIVERSAL Beschläge 55 / 65 mm
Drehpunktmaß bei Kombination Türschiene und
MUNDUS Beschläge 58 / 68 mm

                                                     Produktbeschreibung                                          Art.-Nr.

                                                     Obere Grundschiene                                    *40.702/40.802
                                                     mit Einsatz für Zapfen
                                                     15 mm Ø

                                                     Obere Grundschiene mit Zusatzmodul mit nach           *40.712/40.812
                                                     oben schließendem PZ-Riegelschloss,
                                                     PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                                                     tem Riegel und gehärtetem Sicherheitsrollstift

                                                     Obere Grundschiene mit Zusatzmodul mit nach          *40.763/40.863.
                                                     oben schließendem Riegelschloss vorgerichtet für
                                                     Rundzylinder , 1-tourig mit korrosionsgeschütztem
                                                     Riegel und gehärtetem Sicherheitsrollstift

                                                     * Angabe des Drehpunkts links / rechts (Abb. zeigt rechts)
                                                       immer von Raum-Innenseite aus

120                                                                                                                  12/21
TP/TA EASY Safe                            Einzelkomponenten

Bitte bei der Bestellung immer angeben:
• Drehpunkt
• exakte Flügelbreite und Öffnungsrichtung
• Glasdicke und Glasart (ESG, TVG oder VSG aus ESG)
• Angaben zur Art der Verriegelung

                                                  Produktbeschreibung                                            Art.-Nr.

                                                  Obere Grundschiene                                      *40.722/40.822
                                                  mit seitlich schließendem Riegelschloss,
                                                  PZ vorgerichtet, 2-tourig

          R1                                      Obere Grundschiene mit Zusatzmodul                      *40.792/40.794
            0                                     mit seitlichem PZ-Fallenschloss für E-Öffner und
   15

                                                  nach oben schließendem PZ-Riegelschloss,
        100
                                                  PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                                                  tem Riegel und gehärtetem Sicherheitsrollstift.
                                                  Durch den Einsatz von Fallenschloss bzw. E-Öffner
                                                  ergibt sich eine Anschlagsituation.

                                                  Obere Grundschiene mit Zusatzmodul                      *40.797/40.799
          R1
            0                                     mit E-Öffner (Standard: Arbeitsstromfunktion 6
   15

                                                  bis 12 V – / ~) und nach oben schließendem PZ-
        100                                       Riegelschloss, PZ vorgerichtet, 1-tourig mit
                                                  korrosionsgeschütztem Riegel und gehärtetem
                                                  Sicherheitsrollstift. Durch den Einsatz von Fallen-
                                                  schloss bzw. E-Öffner ergibt sich eine Anschlag-
                                                  situation.

                                                  * Angabe des Drehpunkts links / rechts (Abb. zeigt links)
                                                    immer von Raum-Innenseite aus

12/20                                                    Maßangaben in mm.                                            121
DORMA-Glas                      Eckbeschläge und Profilsysteme

Türschienen für Pendeltüren
vorgerichtet für Rahmentürschließer RTS 85
Komplett, für 10 mm Glasdicke                             Bitte bei der Bestellung immer angeben:
                                                          • Drehpunkt
Drehpunktmaß bei Kombination Türschiene und               • exakte Flügelbreite und Öffnungsrichtung
UNIVERSAL Beschläge 55 / 65 mm                            • Glasdicke und Glasart (ESG, TVG oder
                                                            VSG aus ESG)
                                                          • Angaben zur Art der Verriegelung

                                                     Produktbeschreibung                                          Art.-Nr.

                                                     Obere Grundschiene                                    *40.706/40.806
                                                     mit Vierkanteinsatz für Rahmen-
                                                     türschließer RTS

                                                     Obere Grundschiene mit Zusatzmodul                    *40.716/40.816
                                                     und nach oben schließendem PZ-Riegel-
                                                     schloss, PZ vorgerichtet, 1-tourig mit
                                                     korrosionsgeschütztem Riegel und ge-
                                                     härtetem Sicherheitsrollstift.

                                                     Obere Grundschiene mit Zusatzmodul                    *40.767/40.867
                                                     mit nach oben schließendem Riegel-
                                                     schloss vorgerichtet für Rundzylinder,
                                                     1-tourig mit korrosionsgeschütztem
                                                     Riegel und gehärtetem Sicherheits-
                                                     rollstift

                                                     Obere Grundschiene mit Zusatzmodul                    *40.726/40.826
                                                     und seitlich schließendem Riegelschloss,
                                                     PZ vorgerichtet, 2-tourig

                                                     * Angabe des Drehpunkts links / rechts (Abb. zeigt rechts)
                                                       immer von Raum-Innenseite aus

122                                                                                                                  12/21
TP/TA EASY Safe                            Einzelkomponenten

Türschienen für Pendeltüren

Komplett, für 10 mm Glasdicke                                    5          Flügelbreite (FB)         5

Drehpunktmaß bei Kombination Türschiene und                               Außen
Türschiene 20 mm
                                                                          Innen       Drehpunkt
                                                                                      20

                                              Produktbeschreibung                                           Art.-Nr.

                                              Untere Grundschiene                                    *40.703/40.803
                                              mit Achse für dormakaba Bodentürschließer BTS

                                              Untere Grundschiene mit Zusatzmodul und nach           *40.713/40.813
                                              unten schließendem PZ-Riegelschloss, PZ vorgerich-
                                              tet, 1-tourig mit korrosionsgeschütztem Riegel und
                                              gehärtetem Sicherheitsrollstift.

                                              Untere Grundschiene mit Zusatzmodul mit nach           *40.765/40.865
                                              unten schließendem Riegelschloss vorgerichtet für
                                              Rundzylinder, 1-tourig mit korrosionsgeschütztem
                                              Riegel und gehärtetem Sicherheitsrollstift.

                                              Untere Grundschiene mit Zusatzmodul und seitlich       *40.723/40.823
                                              schließendem PZ-Riegelschloss, PZ vorgerichtet,
                                              2-tourig

                                              * Angabe des Drehpunkts links / rechts (Abb. zeigt rechts)
                                                immer von Raum-Innenseite aus

12/21                                                                                                            123
DORMA-Glas                       Eckbeschläge und Profilsysteme

Türschienen für Pendeltüren

Komplett, für 10 mm Glasdicke                              Bitte bei der Bestellung immer angeben:
                                                           • Drehpunkt
Drehpunktmaß bei Kombination Türschiene und                • exakte Flügelbreite und Öffnungsrichtung
Türschiene, vorgerichtet für Bodenlager, 20 mm             • Glasdicke und Glasart (ESG, TVG oder
                                                             VSG aus ESG)
                                                           • Angaben zur Art der Verriegelung

                                                      Produktbeschreibung                                          Art.-Nr.

                                                      Untere Grundschiene                                   *40.707/40.807
                                                      vorgerichtet für Bodenlager

                                                      Untere Grundschiene mit Zusatzmodul mit nach          *40.717/40.817
                                                      unten schließendem PZ- Riegelschloss
                                                      PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                                                      tem Riegel und gehärtetem Sicherheitsrollstift,
                                                      vorgerichtet für Bodenlager

                                                      Untere Grundschiene mit Zusatzmodul mit nach          *40.768/40.868
                                                      unten schließendem Riegelschloss vorgerichtet für
                                                      Rundzylinder, 1-tourig mit korrosionsgeschütztem
                                                      Riegel und gehärtetem Sicherheitsrollstift,
                                                      vorgerichtet für Bodenlager

                                                      Untere Grundschiene mit Zusatzmodul mit seitlich      *40.717/40.827
                                                      schließendem PZ-Riegelschloss, PZ vorgerichtet,
                                                      2-tourig,
                                                      vorgerichtet für Bodenlager

                                                      * Angabe des Drehpunkts links / rechts (Abb. zeigt rechts)
                                                        immer von Raum-Innenseite aus

124                                                                                                                   12/21
TP/TA EASY Safe                          Einzelkomponenten

Komplett, für 10 mm Glasdicke                         Bitte bei der Bestellung immer angeben:
                                                      • Drehpunkt
Drehpunktmaß bei Kombination Türschiene und           • exakte Flügelbreite und Öffnungsrichtung
Türschiene, vorgerichtet für Bodenlager, 20 mm        • Glasdicke und Glasart (ESG, TVG oder
                                                        VSG aus ESG)
                                                      • Angaben zur Art der Verriegelung

                                                 Produktbeschreibung                                          Art.-Nr.

                                                 Obere Grundschiene                                    *40.704/40.804
                                                 mit Zapfen 15 mm Ø
                                                 Eine Ausführung ohne Zapfen ist auch möglich,
                                                 bitte bei der Bestellung mit angeben.

                                                 Obere Grundschiene mit Zusatzmodul und nach           *40.714/40.814
                                                 oben schließendem PZ-Riegelschloss, PZ vorgerich-
                                                 tet, 1-tourig mit korrosionsgeschütztem Riegel
                                                 und gehärtetem Sicherheitsrollstift.

                                                 Obere Grundschiene mit Zusatzmodul mit nach           *40.766/40.866
                                                 oben schließendem Riegelschloss vorgerichtet für
                                                 Rundzylinder, 1-tourig mit korrosionsgeschütztem
                                                 Riegel und gehärtetem Sicherheitsrollstift.

                                                 Obere Grundschiene mit Zusatzmodul mit seitlich       *40.724/40.824
                                                 schließendem PZ-Riegelschloss, PZ vorgerichtet,
                                                 2-tourig

                                                 * Angabe des Drehpunkts links / rechts (Abb. zeigt rechts)
                                                   immer von Raum-Innenseite aus

12/21                                                                                                              125
DORMA-Glas                      Eckbeschläge und Profilsysteme

Seitenteilschienen

Komplett, für 10 mm Glasdicke                             Bitte bei der Bestellung immer angeben:
                                                          • DIN-Richtung
                                                          • exakte Flügelbreite
                                                          • Glasdicke und Glasart (ESG, TVG oder VSG aus ESG)
                                                          • Angaben zur Art der Verriegelung

                                                     Produktbeschreibung                                          Art.-Nr.

                                                     Untere Grundschiene für Seitenteil                           40.901
                                                     Länge bis ca. 6000 mm,
                                                     mit Ausgleichprofil 7 mm

                                                     Untere Grundschiene mit Zusatzmodul                   *40.911/40.913
                                                     mit E-Öffner (Standard: Arbeitsstromfunktion
                                                     6 bis 12 V – / ~), Flügelbreite bis max. 1200 mm
                                                     (> 1200 mm auf Anfrage)

       100
  15

           0
         R1

                                                     Untere Grundschiene mit Zusatzmodul mit Gegen-               40.915
                                                     kasten für seitlich schließendes PZ-Riegelschloss,
                                                     Flügelbreite bis max. 1200 mm
                                                     (> 1200 mm auf Anfrage)

                                                     * Angabe des Drehpunkts links / rechts (Abb. zeigt rechts)
                                                       immer von Raum-Innenseite aus

126                             Maßangaben in mm.                                                                    12/21
TP/TA EASY Safe                           Einzelkomponenten

Bitte bei der Bestellung immer angeben:
• DIN-Richtung
• exakte Flügelbreite
• Glasdicke und Glasart (ESG, TVG oder VSG aus ESG)
• Angaben zur Art der Verriegelung

                                                  Produktbeschreibung                                          Art.-Nr.

                                                  Obere Grundschiene für Seitenteil                             40.902
                                                  Länge bis ca. 6000 mm,
                                                  mit Ausgleichprofil 3 mm

          R1                                      Obere Grundschiene mit Zusatzmodul mit                *40.912/40.914
            0                                     E-Öffner
   15

                                                  (Standard: Arbeitsstromfunktion 6 bis 12 V – / ~)
        100

                                                  Obere Grundschiene mit Zusatzmodul mit Gegen-                 40.916
                                                  kasten für seitlich schließendes PZ-Riegelschloss

                                                  * Angabe des Drehpunkts links / rechts (Abb. zeigt rechts)
                                                    immer von Raum-Innenseite aus

12/20                                                    Maßangaben in mm.                                          127
DORMA-Glas                                                      Eckbeschläge und Profilsysteme

Zapfenband-Oberteile
mit oberer Türschiene ES
in Verbindung mit Eckbeschlägen siehe Kapitel EA

                                                                                                       Produktbeschreibung                    Art.-Nr.

                                                                      36      20                       Zapfenband-Oberteil                     02.150
                                                                                                       mit Befestigungsklotz
                      89

                 27        27        17,5
                                                                                       22,5
                                                      20
                                     10
           17

                                                      36

                                                                       42
                                                                     max.58

                                     30

                                                                      36      25                       Zapfenband-Oberteil                     02.151
                                                                                                       mit Anschraubwinkel
                 89             30
                   68
                27    27
                                                                                       22,5
                                                      25
                                                 18
      17

                                          11

                                                                       42
                                                      36

                                                                     max.58

                                                                                                       Zapfenband-Oberteil           *02.152 / 02.153
                                                                                                       mit Spezial-Befestigungs-
                                                                       36                              und -Keilschrauben
                                                                                   M8
                                                                                        9

                                          89                                                           Bohrlehre:                    8.02.081.001.50
                22
                                                           30          42
                                                                     max.58

                                                                                                       Zapfenband-Oberteil           *02.340 / 02.341
                                                                                                       AT 212 GSR mit
                                                                                                       Anschraubplatte

                                                      89
                                            30
                                                                                              3

                                                  30
                                                                                                  15

                                                            14,5
                                                      30

                                                                               42
                                                                              max.58

                                                                                                       * Richtungsangabe links / rechts (Abb. zeigt
                                                                                                         rechts) von Hebelseite aus gesehen.

128                                                             Maßangaben in mm.                                                                01/22
TP/TA EASY Safe                        Einzelkomponenten

Spezialzubehör und Sondereinsätze
für Türschienen

                      Produktbeschreibung                                        Art.-Nr.

                      Doppelte Dichtungsbürste                                    40.072
                      für Türschienen (kann über die gesamte Flügelbrei- Dichtungsbürste
                      te eingesetzt werden, auch im Bereich von Einsät-        1 St = 2m
                      zen, Schlössern etc.)

                      in Lagerlänge 2 m (= 1 Rolle)
        7

                      LM-Rundprofil                                               03.380
                      für klemmfreie Türen mit 65 mm Drehpunkt,
                      bestehend aus 2 Hälften, wahlweise vorgerichtet
                      für UNIVERSAL-Beschläge* oder Türschienen / ES
                      106 mm.
                      Bitte angeben:
                      • Flügelhöhe (max. 3000 mm,
                         darüber auf Anfrage)
                      • Vorrichtung des Rundprofils für
                         oberen und unteren Beschlag
                      in Fixlängen

                      Lagerlänge 6000 mm (unbearbeitet)                           03.381
                      Lagerlänge 3000 mm (unbearbeitet)                           03.382

                      Gewicht in kg / m:
                      Aluminium          4,744

12/20                        Maßangaben in mm.                                        129
DORMA-Glas             Eckbeschläge und Profilsysteme

Spezialzubehör und Sondereinsätze
für Türschienen

Untere Einsätze

                                            Produktbeschreibung                                  Art.-Nr.

                                            unterer Einsatz ES (Standard, stufenlos              40.071
                                            verstellbar) für flachkonische Bodentürschließer-
                                            achse oder Rundachse 14 mm Ø, (Bodentürschlie-
                                            ßer dormakaba BTS oder Bodenlager Art.-Nr.
                                            01.106 und 01.107), Edelstahl, 55 / 65 mm
                                            Drehpunkt, nur für normal frequentierte Türen in
                                            Kombination Türschiene oben und unten,
                           27               max. Flügelgewicht 150 kg,
                             ,5
                  90                        max. Flügelbreite 1300 mm
                            15,5

                                            unterer Stahltürhebel ES                             40.567
                                            als Sonderausführung, in Türschiene fest montiert,
                                            passend für flachkonische Achse der Bodentür-
                                            schließer dormakaba BTS. (Auch verwendbar mit
                                            Bodenlager 04.602, 04.603; jedoch nicht mit
                                            Rundachse).
                                            Für Pendeltüren
                                            • normal frequentiert,
                                              bei max. Flügelgewicht 200 kg,
                                              max. Flügelbreite 1400 mm
                                            • stark frequentiert,
                                              bei max. Flügelgewicht 150 kg,
                                              max. Flügelbreite 1200 mm
                                            Drehpunkt 20/55/65 mm
                                            (bitte bei Bestellung angeben!)

                                            Unteres Zapfenband ES, stufenlos verstellbar         40.565
                                            für Bodenlager 01.106 und 01.107, Leichtmetall,
                                            20/55/65 mm Drehpunkt,
                                            Türgewicht max. 80 kg

                                            Bodenlager für Feuchträume                           40.566
                                            ohne Bodeneinlass, mit Einsatz für
                                            Pendeltürschienen bis 110 kg, für die
                                            Standard-Drehpunkte 20, 55, 65 mm verwendbar
                                            (stufenlos)

130                                                                                                 12/21
TP/TA EASY Safe                         Einzelkomponenten

Obere Einsätze

                 Produktbeschreibung                                        Art.-Nr.

                 Oberer Einsatz ES (Standard,                                40.564
                 stufenlos verstellbar)
                 Leichtmetall, 20 / 55 / 65 mm
                 Drehpunkt

                 Oberer geteilter Einsatz ES                                 40.578
                 Sonderausführung, nicht in Standard-Türschienen
                 montiert, Leichtmetall, 55 / 65 mm Drehpunkt

                 Oberer Einsatz ES, Stahl verzinkt,                          40.577
                 65 mm Drehpunkt
                 für dormakaba RTS, Stahl verzinkt,

                 Oberes Zapfenband ES                                        40.563
                 Leichtmetall, 20/55/65 mm Drehpunkt

12/20                                                                            131
TP / TA 76,5
DORMA-Glas                         Eckbeschläge und Profilsysteme

TP / TA 76,5 – das Türschienenprogramm,
das keine Wünsche offen lässt
Die Tür- und Seitenteilschienen TP / TA 76,5 harmonieren     Keine Glasbearbeitung, sichere Befestigung
in den Abmessungen, im Design und in den                     Mit den Besonderheiten des Werkstoffes Glas bestens
Oberflächen mit allen DORMA-Glas Eckbeschlägen.              vertraut, hat DORMA-Glas die Türschienen so ausgelegt,
Sie ermöglichen es, Ganzglas-Anlagen so auszurüsten,         dass sich Bohrungen und andere Glasbearbeitungen
dass die unteren Glaskanten bestmöglich geschützt            erübrigen. Ausgefeilte konstruktive Maßnahmen
sind und eine wirkungsvolle Abdichtung gewährleisten.        sorgen für große Klemmflächen mit optimaler Klemm-
Außerdem lassen sich mit Hilfe der Türschienen auch          wirkung.
besonders schwere und breite Türen realisieren.
                                                             Längen nach Maß, für 10 sowie 8 und 12 mm
Gegen Einbruch geschützt, integrierte Schlösser              Die Türschiene ist 76,5 mm hoch und in Längen nach
Die stabilen Grundprofile der Türschienen werden im          Maß lieferbar. Standardmäßig ist die Türschiene mit
Abstand von 150 mm abwechselnd von innen und                 Zwischenlagen für 10 mm Glasdicke vorbereitet. Sie
von außen miteinander verschraubt und bilden so für          kann aber auch mit Zwischenlagen für 8 oder 12 mm
Einbrecher schwer zu überwindende Hindernisse.               bestellt werden.
Alle Türschienen-Ausführungen sind mit integrierten
Schlössern, vorgerichtet für Profilzylinder und mit          Variabler Drehpunkt und absolute Klemmfreiheit bei
Sicherheitsrosette, lieferbar.                               Türschienen für Pendeltüren TP
                                                             Alle Einsätze der Türschienen TP sind so konzipiert und
Besondere Sicherheits- und Qualitätsmerkmale                 ausgeführt, dass der Abstand zwischen Festteil und
Die Schlossausführungen mit nach unten bzw. nach             Türdrehpunkt sowohl 55 als auch 65 mm betragen kann
oben schließendem Riegel zeichnen sich durch einen           (Abstand zwischen Türschienenseitenkante und Dreh-
speziell korrosionsgeschützten und abriebfesten Riegel       punkt 53 bzw. 63 mm). Für 55 mm Drehpunktabstand
mit integriertem Sicherheitsrollstift (gehärtet) aus.        brauchen nur die serienmäßig für 65 mm montierten
Somit wird die höchste Korrosionsbeständigkeit nach          Einsätze abgeschraubt, in der Senkrechten um 180 °
EN 1670, Klasse 4 und die DIN 18251, Klasse 3                gedreht und wieder eingesetzt werden. Bei 65 mm
(hinsichtlich Typprüfung*) erreicht. Schloss wurde darü-     Drehpunktabstand und Verwendung eines speziellen
ber hinaus von einem neutralen Prüfungsinstitut mit          Rundprofils (Seite 148) kann ein optimaler Klemm-
500000 Bewegungszyklen der Fallenfunktion und                schutz (gleichbleibender Luftspalt von 4 mm) erreicht
100000 Bewegungszyklen des Riegels erfolgreich               werden.
getestet.
                                                             Zuverlässige Gebrauchseigenschaften
Leichtes Justieren der Türen – auch nach dem Einbau          Durch qualitativ hochwertige Materialien und solide
Da die Verschraubungen der Grundprofile nur von              Ausführung entsprechen die Gebrauchseigenschaften
den Seiten her erfolgt, bieten Türschienen TP / TA 76,5      der Türschienen TP / TA 76,5 hohen Anforderungen.
den großen Vorteil, dass sich auch dann noch eine
Höhen- und Seiteneinstellung an den Türen vornehmen          Kurze Lieferzeiten
lässt, wenn diese bereits eingebaut sind. Wenn alle          Alle Standardartikel gemäß Preisliste sind ab Lager
Arbeiten im Umfeld der Tür abgeschlossen sind, kann          lieferbar, Sonderausführungen werden kurzfristig her-
die Verkleidung auf das Grundprofil geclipst werden.         gestellt.

                                                             Oberflächen
                                                             Bei extremen Witterungsverhältnissen (z. B. in Küsten-
                                                             nähe) wird eine besondere Oberflächenbehandlung
                                                             empfohlen.

                                                             * Auszug aus DIN 18251, Klasse 3: Typprüfung mit 50000
                                                               Bewegungszyklen des Riegels.

134                                                                                                                   12/21
TP / TA 76,5               Allgemeine Informationen /
                                                                                                                                           Typendarstellungen

Technische Daten

                                                                                               Glashöhenmaße:

                                                                                               Schienen 76,5 mm hoch

                                                                                               Anordnung             Flügelhöhe
                                                                                               der Schiene/n          abzüglich
                PT21           RTS 85

                                                      3
                                                          RTS85      PT21
                            PT20   US10            US10       PT20                             unten                   56,5 mm

                                                                                               oben                    56,5 mm

                                                                                               unten + oben           113,0 mm

                                        US20   GK50
                                                                                               Bitte Boden- und Deckenluft separat berücksichtigen

                        2                      x                     2
                                                                                               Mittenluft bei
                                                                                               Doppelflügeltüren:

                                                                                               Anschlagtüren:

                                                                                               Einzelflügelbreite             X
                                                          7

        dormakaba BTS                                                dormakaba BTS
                                                                                               über 1000 mm                4 mm

                                                                                               1000 – 600 mm               6 mm      Pendeltüren: X = 4 mm
                                                                                                600 – 400 mm               8 mm
                                                                                                                                     RTS = Rahmentürschließer

 Maximale Maße bei Einsatz von unteren Türschienen in Kombination mit oberen Türschienen oder oberen Eckbeschlägen

                                                              Flügel-Typ             untere Türschiene              untere Türschiene          Anmerkungen
                                                                                         Standard               in Sonderausführung mit
                                                                                                                 unterem Stahltürhebel

                                                                              Gewicht      Breite      Höhe    Gewicht      Breite    Höhe    *Bei stark frequen-
                                                                                                                                               tierten Türen
                                                                                   kg        mm         mm          kg        mm       mm
                                                                                                                                               empfehlen wir
                                                                                                                                               generell den
                                                                                                                                               Einsatz des
 Pendeltürschienen, kombiniert mit ...
                                                                                                                                               Stahltürhebels
                                                               ●                                                                               bei reduzierten
 ... Eckbeschlägen UNIVERSAL                                                         110    1100       3000         120      1100     3000
                                                                                                                                               Maximalwerten
 ... Türschienen Standard                                                ●           120    1100       3000         120*    1100*    3000*

 Anschlagtürschienen in Ganzglas-                                                                                                            34er Hebel
                                                                                                                                             für Ganzglas-
 Anlagen, kombiniert mit ...
                                                                                                                                             Anlagen
 ... Eckbeschlägen EA                                          ●                     100    1100       3000

 ... Türschienen Standard                                                ●           100    1100       3000

 Anschlagtürschienen in Zargen                                                                                                               40 mm / 42 mm Hebel
                                                                                                                                             für 24 mm / 26 mm
 (24er / 26er Falz), kombiniert mit ...
                                                                                                                                             Falztiefe
 ... Eckbeschlägen EA                                          ●                      90    1100       3000

 ... Türschienen Standard                                                ●            90    1100       3000

 Anschlagtürschienen in Zargen                                                                                                               43 mm / 58 mm Hebel
                                                                                                                                             für 27 mm – 40 mm
 (27er – 40er Falz), kombiniert mit ...
                                                                                                                                             Falztiefe
 ... Eckbeschlägen EA                                          ●                      80    1000       3000

 ... Türschienen Standard                                                ●            80    1000       3000
Anzugsmoment für Befestigungsschrauben: Schrauben M 8 : 20 Nm

12/21                                                                                                                                                         135
DORMA-Glas                             Eckbeschläge und Profilsysteme

Türschienenschnitte

 M1:2
                      32                    32
      3

                           3
      76,5

                           76,5
             20

                                  20
             20

                                  20
      76,5

                           76,5
      7

                           7

Türschienen,                  Seitenteilschienen,
76,5 mm hoch                  76,5 mm hoch

                                                     Produktbeschreibung                                              Art.-Nr.

                                                     LM-Profil mit Dichtbürste                                        04.600
                                                     zum Schutz gegen Zugluft und Wärmeverlust (nicht im Bereich
                                                     der Einsätze, Schlösser etc.), werkseitig mit der Türschiene
                                                     verschraubt

                                                     Gewicht in kg:     0,753
                           7

                                                     Gummidichtungen
                                                     für Türschienen (kann über die gesamte Flügelbreite eingesetzt
                                                     werden, auch im Bereich von Einsätzen, Schlössern etc.)
                                                     in Fixlängen                                                     04.607
                                                     in Lagerlänge 200 m (= 1 Rolle)                                  04.608

                                                     Gewicht in kg:     0,099
                  7

136                                    Maßangaben in mm.                                                                 07/21
TP / TA 76,5                       Typendarstellungen

Einbaudetail

                                                                                                                              Pendeltür

                            2                   Flügelbreite (FB)                     2

                                                       Drehpunkt
                                                       55 / 65 mm

                                                                                                                              Anschlagtür in Ganzglas-
                                                                                                                              Anlage

                            2                   Flügelbreite (FB)                     2

                                                                                                          43

                                                                                                                              Anschlagtür in Zarge mit
                                                                                                                              24 mm Falztiefe
                           15 mm freie Glaskante                  15 mm freie Glaskante
                                                                                                                    24
                                                                                                           50
                                                                                                     36

                                                    Flügelbreite (FB)                           7

                                                                                                                              Doppelflügeltür als
                                                                                                                              Anschlagtür in Zarge mit
                          15 mm freie Glaskante                   15 mm freie Glaskante                                       24 mm Falztiefe
                                                                                                                   24
                                                                                                          50
                                                                                                    36

                 7              Flügelbreite (FB)           X       Flügelbreite (FB)          7

                                                                                                                              Anschlag-Doppeltür in Zarge
         15 mm freie Glaskante                                              15 mm freie Glaskante
                                                                                                                              (Normfalz 24 mm, auch mit
                                                                                                                              Pendeltüreinsätzen lieferbar)
                                 E-Öffner                       Fallenschloss                                                 mit Fallenschloss und E-Öffner
                                                                                                                         24
                                                                                                                50
                                                                                                               36

                                Standflügel                       Gehflügel
        DIN L                                                                                 DIN R

                     Flügelbreite (FB)                  X               Flügelbreite (FB)
 7                                                                                                             7              X = Mittenluft, siehe Tabelle
                                                                                                                              Seite 135.

01/20                                                                                       Maßangaben in mm.                                                 137
DORMA-Glas                      Eckbeschläge und Profilsysteme

Türschienen für Anschlagtüren in
Ganzglas-Anlagen ohne Falz
Komplett, für 10 mm Glasdicke, Hebelmaß 34 mm, ohne freie
Glaskanten, Hebeldrehpunkt bis Anfang Glas 43 mm

                                                     Produktbeschreibung                                                     Art.-Nr.

                                                     Untere Türschiene

                                                     76,5 mm:

                                                     Gewicht in kg:
                                                     Aluminium              4,257
                                                     Edelstahl              5,555                                  *04.031 / 04.033

                                                     * Richtungsangabe links / rechts (Abb. zeigt rechts) von Hebelseite aus gesehen.

                                                     Obere Türschiene

                                                     76,5 mm:

                                                     Gewicht in kg:
                                                     Aluminium              4,187
                                                     Edelstahl              5,522                                  *04.032 / 04.034

                                                     ... mit nach oben schließendem Riegelschloss,
                  98,5                               PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                         Ø15                         tem Riegel und gehärtetem Sicherheitsrollstift
                   10

                           20

                                                     76,5 mm:

                                                     Gewicht in kg:
                                                     Aluminium              4,522
                                                     Edelstahl              5,972                                  *04.052 / 04.054

             69

                                                     * Richtungsangabe links / rechts (Abb. zeigt rechts) von Hebelseite aus gesehen.

138                             Maßangaben in mm.                                                                                12/21
TP / TA 76,5                           Einzelkomponenten

Türschienen für Anschlagtüren in Zargen

Mit 24 mm Falztiefe
Komplett, für 10 mm Glasdicke, Hebelmaß 40 mm, mit beidseitig
freier Glaskante, Hebeldrehpunkt bis Anfang Glas 50 mm
Auch in Sonderausführung für Falztiefen bis 40 mm lieferbar.
Bei Bedarf sprechen Sie gern unsere Mitarbeiter der Anwendungs-
technik an.

                                                   Produktbeschreibung                                                     Art.-Nr.

                                                   Untere Türschiene

                                                   76,5 mm:

                                                   Gewicht in kg:
                                                   Aluminium              4,181
                                                   Edelstahl              5,407                                  *04.035 / 04.037

                                                   ... mit nach unten schließendem Riegelschloss,
                                                   PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                                                   tem Riegel und gehärtetem Sicherheitsrollstift
                   80
                                                   76,5 mm:

                                                   Gewicht in kg:
                                                   Aluminium              4,516
                                                   Edelstahl              5,857                                  *04.055 / 04.057
                    10

                               20

                   109       Ø15

                                                   Obere Türschiene

                                                   76,5 mm:

                                                   Gewicht in kg:
                                                   Aluminium              4,111
                                                   Edelstahl              5,374                                  *04.036 / 04.038

                                                   ... mit nach oben schließendem Riegelschloss,
                    109                            PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                             Ø15                   tem Riegel und gehärtetem Sicherheitsrollstift
                        10

                                                   76,5 mm:
                               20

                                                   Gewicht in kg:
                                                   Aluminium              4,446
                                                   Edelstahl              5,824                                  *04.056 / 04.058

              80

                                                   * Richtungsangabe links / rechts (Abb. zeigt rechts) von Hebelseite aus gesehen.

12/21                                                      Maßangaben in mm.                                                     139
DORMA-Glas                         Eckbeschläge und Profilsysteme

Türschienen für doppelflügelige Anschlagtüren
in Zargen
Mit 24 mm Falztiefe
Komplett, für 10 mm Glasdicke, Hebelmaß 40 mm, mit 15 mm freier
Glaskante auf Hebelseite, Hebeldrehpunkt bis Anfang Glas 50 mm

                                                        Produktbeschreibung                                                     Art.-Nr.

                                                        Untere Türschiene

                                                        76,5 mm:

                                                        Gewicht in kg:
                                                        Aluminium              4,219
                                                        Edelstahl              5,482                                  *04.039/ 04.041

                                                        ... mit nach unten schließendem PZ-Riegelschloss,
                                                        PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                                                        tem Riegel und gehärtetem Sicherheitsrollstift
              69
                                                        76,5 mm:

                                                        Gewicht in kg:
                                                        Aluminium              4,554
                                                        Edelstahl              5,932                                  *04.059/ 04.061
                10

                              20

               98,5     Ø15

                                                        * Richtungsangabe links / rechts (Abb. zeigt rechts) von Hebelseite aus gesehen.

140                                Maßangaben in mm.                                                                                07/21
TP / TA 76,5                           Einzelkomponenten

                           Produktbeschreibung                                                     Art.-Nr.

                           Obere Türschiene

                           76,5 mm:

                           Gewicht in kg:
                           Aluminium              4,149
                           Edelstahl              5,449                                  *04.040 / 04.042

                           ... mit nach oben schließendem PZ-Riegelschloss,
             98,5          PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                    Ø15    tem Riegel und gehärtetem Sicherheitsrollstift
              10

                      20

                           76,5 mm:

                           Gewicht in kg:
                           Aluminium              4,484
                           Edelstahl              5,899                                  *04.060 / 04.062

        69

                           * Richtungsangabe links / rechts (Abb. zeigt rechts) von Hebelseite aus gesehen.

07/21                              Maßangaben in mm.                                                     141
DORMA-Glas                      Eckbeschläge und Profilsysteme

Türschienen für Pendeltüren

Drehpunkt 55 / 65 mm
Komplett, für 10 mm Glasdicke

                                                     Produktbeschreibung                                 Art.-Nr.

                                                     Untere Türschiene
                                                     mit Edelstahl-Einsatz für flachkonische Boden-
                                                     türschließerachse oder Bodenlagerrundachse
                                                     14 mm Ø

                                                     76,5 mm:

                                                     Gewicht in kg:
                                                     Aluminium           4,029
                                                     Edelstahl           4,833                           04.001

                                            53
                                           (63)

                                                     ... und nach unten schließendem PZ-Riegelschloss,
                                                     PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                                                     tem Riegel und gehärtetem Sicherheitsrollstift
               69

                                                     76,5 mm:

                                                     Gewicht in kg:
                                                     Aluminium           4,364
                                                     Edelstahl           5,283                           04.011

                 10
                           20

               98,5      Ø15

                                                     ... mit nach unten schließendem Riegelschloss
                                                     vorgerichtet für Rundzylinder, 1-tourig mit
               69                                    korrosionsgeschütztem Riegel und gehärtetem
                                                     Sicherheitsrollstift

                                                     76,5 mm:

                                                     Gewicht in kg:
                                                     Aluminium           4,364
                                                     Edelstahl           5,283                           04.063
                    10
                           20

               98,5      Ø15

142                             Maßangaben in mm.                                                           12/21
TP / TA 76,5                       Einzelkomponenten

                                  Produktbeschreibung                                          Art.-Nr.

                                  Obere Türschiene
                            53
                                  mit Einsatz für Zapfen
                           (63)   15 mm Ø

                                  76,5 mm:

                                  Gewicht in kg:
                                  Aluminium           3,877
                                  Edelstahl           4,681                                     04.002

                                  ... und nach oben schließendem PZ-Riegelschloss,
             98,5                 PZ vorgerichtet, 1-tourig mit korrosionsgeschütz-
                    Ø15           tem Riegel und gehärtetem Sicherheitsrollstift
             10

                      20

                                  76,5 mm:

                                  Gewicht in kg:
                                  Aluminium           4,212
                                  Edelstahl           5,131                                     04.012

        69

                                  ... mit nach oben schließendem Riegelschloss
                                  vorgerichtet für Rundzylinder, 1-tourig mit
             98,5
                                  korrosionsgeschütztem Riegel und gehärtetem
                    Ø15
                                  Sicherheitsrollstift
             10

                      20

                                  76,5 mm:

                                  Gewicht in kg:
                                  Aluminium           4,212
                                  Edelstahl           5,131                                     04.063

        69

12/21                                    Maßangaben in mm.                                          143
Sie können auch lesen
