Betriebsanleitung für Druckbegrenzungsventile mit EG-Baumusterprüfung Typ VDB (Baugröße 10) - HAWE Hydraulik
Betriebsanleitung für Druckbegrenzungsven-
tile mit EG-Baumusterprüfung
Typ VDB (Baugröße 10)

   Betriebsdruck:   350 bar
   Volumenstrom:    120 l/min

B 3835-de
07-2024 -1.1 de
Betriebsanleitung für Druckbegrenzungsventile mit EG-Baumusterprüfung Typ VDB (Baugröße 10) - HAWE Hydraulik
Das bauteilgeprüfte Sicherheitsventil Typ VDB schützt druckbelastete hydraulische Systeme entsprechend
                                  der Druckgeräterichtlinie vor Überlastung.

                                  Das Ventil nicht zur Begrenzung des Betriebsdrucks verwenden. Es ist nicht ausgelegt für häuges
                                  Ansprechen.

                                  ■   direkt wirkendes, federbelastetes Kegelsitzventil
                                  ■   Sicherheitsventil Kategorie IV (Modul B + D) nach Richtlinie 2014/68/EU (Druckgeräterichtlinie)
                                  ■   CE-Kennzeichnung

Inhaltsverzeichnis

1       Sicherheitshinweise.......................................................................................................................................... 3

2       Allgemeine Kenngrößen.................................................................................................................................... 4

3       Hydraulische Kenngrößen..................................................................................................................................5

4       Montage...........................................................................................................................................................6

2/7                                                            B 3835-de - 07-2024 - 1.1 de                                                         HAWE Hydraulik SE
Betriebsanleitung für Druckbegrenzungsventile mit EG-Baumusterprüfung Typ VDB (Baugröße 10) - HAWE Hydraulik
1        Sicherheitshinweise

Wichtig                  ■   Lesen und beachten Sie die nachfolgenden Hinweise vor Installation und Inbetriebnahme des
                             Sicherheitsventils.
                         ■   Der Betreiber hat sicherzustellen, dass die Einsatzbedingungen (siehe allgemeine und hydraulische
                             Kenngrößen) innerhalb der Einsatzgrenzen des Ventils liegen.
                         ■   Alle erforderlichen Montage-, Einstell- und Wartungsarbeiten dürfen nur von entsprechend qualifizier-
                             tem bzw. geschultem Personal durchgeführt werden.
                         ■   Mitgeltendes Dokument: D 5488/1 Ölempfehlung
                         ■   Bewahren Sie diese Unterlagen sorgfältig auf, um im Bedarfsfall jederzeit Zugriff darauf zu haben.

Bedeutung der Symbole:
                               GEFAHR
                         Wird verwendet bei unmittelbar drohender Gefahr
                         Mögliche Folgen sind Tod oder schwerste Körperverletzungen.

                               HINWEIS
                         Wird verwendet bei möglicher Gefährdung.
                         Mögliche Folgen sind Sachschäden.

HAWE Hydraulik SE                                B 3835-de - 07-2024 - 1.1 de                                                  3/7
2       Allgemeine Kenngrößen

Schaltsymbol

Bauart und Ausführung   Einschraubventil, direkt gesteuert, für Blockeinbau.

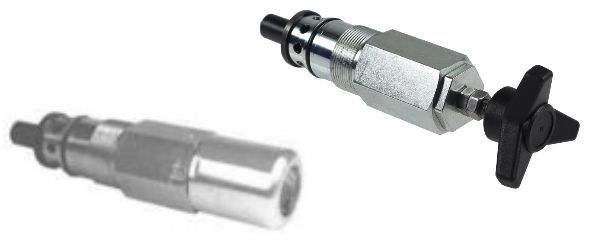

                        Das Druckbegrenzungsventil ist in zwei Ausführungen erhältlich:

                                                                        VDBE10E...

                        Bei dem VDBE10E...-Ventil ist der Ansprechdruck fest eingestellt. Zusätzlich ist das Ventil verplombt, so
                        dass eine nachträgliche Ventilverstellung nicht mehr möglich ist.

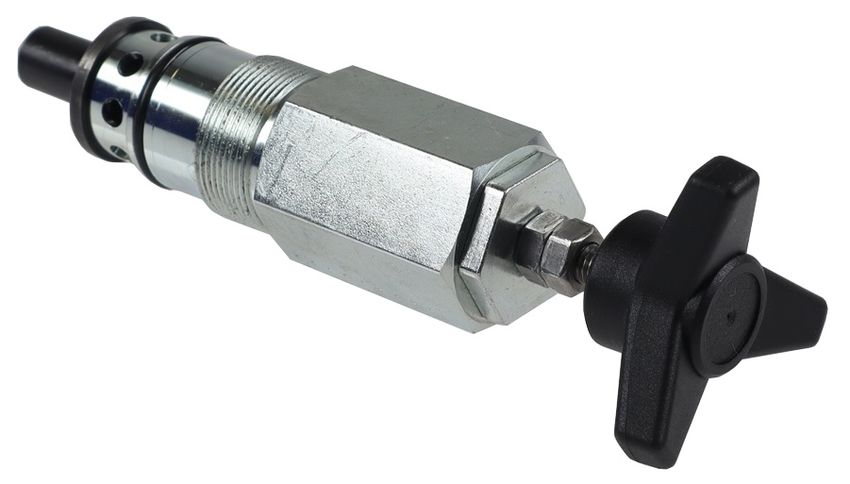

                                                                       VDBE10EH...

                        Bei dem Ventil VDBE10EH... ist der Ansprechdruck ebenfalls fest eingestellt und verplombt. Allerdings
                        ist mit dem Handrad eine Anlüftung möglich (damit kann das Sicherheitsventil auf ordnungsgemäße
                        Funktion überprüft werden).

                              GEFAHR
                        Lebensgefahr
                        Verplombungen an den Ventilen dürfen nicht entfernt werden. Dadurch verliert das Ventil seine CE-
                        Zulassung und es besteht durch mögliche Manipulation an den Voreinstellungen Lebensgefahr.

                              HINWEIS
                        Volumenstromrichtung
                        P → T (siehe Einbauraum)

                         Einbaulage              beliebig

                         Umgebungstempera-       -20 bis +50 °C
                         tur

4/7                                           B 3835-de - 07-2024 - 1.1 de                                     HAWE Hydraulik SE
3        Hydraulische Kenngrößen

                         HINWEIS
                     Einsatzgrenze
                     Das Ventil darf nur innerhalb der unten angegebenen Einsatzgrenze eingesetzt werden.

                                                                   VDBE10

                     Volumenstrom                   Qmax. = 120 L/min (siehe Stempelung auf dem Sechskant der Ventilhülse)

                     Ansprechdruck                  pA = 150-350 bar (siehe Stempelung auf dem Sechskant der Ventilhülse)

                     Öffnungsdruckdifferenz         max. +10 % des Ansprechdrucks

                     Gegendruck (Tankdruck)         max. 15 % des Ansprechdrucks

                     Druckflüssigkeit               Mineralöl nach DIN51524, andere Medien auf Anfrage

                     Temperaturbereich Druckflüs- -20 bis +80 °C
                     sigkeit

                     Viskosität                     10-250 mm²/s

                     Verschmutzungsklasse für       max. Klasse 21/18/15 nach ISO4406
                     Druckmittel

HAWE Hydraulik SE                         B 3835-de - 07-2024 - 1.1 de                                                       5/7
4      Montage

                        GEFAHR
                  Montage
                  ■   Vor dem Montieren des Ventils muss überprüft werden, ob der Ansprechdruck und der Abblasestrom
                      des Ventils für den Einsatzfall geeignet sind (siehe Stempelung auf dem Sechskant der Ventilhülse).
                  ■   Außerdem muss kontrolliert werden, ob der Tankkanal vorhanden und frei ist.
                  ■   Das Ventil muss bei der Montage mit einem Drehmoment von 80+5 Nm angezogen werden.

Einbauraum        Der Einbauraum für das Druckbegrenzungsventil muss wie untenstehende Zeichnung ausgeführt sein, um
                  eine einwandfreie Funktion des Ventils sicherzustellen. Außerdem muss das den Einbauraum umgeben-
                  de Gehäuse so ausgelegt sein, dass dies dem max. Druck standhält. Dabei sind der Ansprechdruck, die
                  Öffnungsdifferenz und der Tankdruck zu berücksichtigen.

                        HINWEIS
                  Ventilmontage
                  Vor dem Einschrauben des Ventils muss kontrolliert werden, ob der Dichtring im Einbauraum und der O-
                  Ring und der Stützring auf dem Ventil korrekt montiert sind. Fehlerhaft montierte Dichtungen können
                  zur Leckage führen.

6/7                                     B 3835-de - 07-2024 - 1.1 de                                    HAWE Hydraulik SE
