GYN 47 6.2 01/2021-D Hysteroskope von KARL STORZ Diagnostische und operative Lösungen für die „Office Hysteroskopie“
TROPHYSCOPE® n. CAMPO basierend auf einer integrierten 2-mm-Stablinsenoptik Besondere Merkmale: • Atraumatischer Primärzugang ins Cavum uteri unter Sicht mit einem Durchmesser von nur 2,9 mm • Diagnostische Untersuchung des Cavum uteri mit 2,9 mm, während der Schaft in einer passiven Position ist • Falls notwendig wird der Schaft von der passiven in die aktive Position vorgeschoben, um somit unter visueller Kontrolle zu dilatieren • Möglichkeit zum Einsatz von zwei verschiedenen Schäften: - Continous-Flow-Untersuchungsschaft - Continous-Flow-Operationsschaft für die Verwendung von halbstarren 5-Charr.-Operationsinstrumenten und bipolaren Elektroden • Schäfte bieten die Möglichkeit, die TROPHY Kürette oder Spirotome einzuführen, um gezielte Endometriumsbiopsien zu entnehmen Ohne Arbeitskanal 26008BAC TROPHYSCOPE® n. CAMPO, HOPKINS® Optik 30°, Größe 2,9 mm, Länge 24 cm, mit Spülanschluss, zur Verwendung mit Continuous-Flow Operationsschäften 26152DA und 26152DB 26152DA Continuous-Flow Untersuchungsschaft, Größe 3,7 mm, Länge 18 cm, mit Sauganschluss, zur Verwendung mit TROPHYSCOPE® n. CAMPO 26008BAC © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D Quelle: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC6548410/ 2
Mit Arbeitskanal 26008BAC TROPHYSCOPE® n. CAMPO, HOPKINS® Optik 30°, Größe 2,9 mm, Länge 24 cm, mit Spülanschluss, zur Verwendung mit Continuous-Flow Operationsschäften 26152DA und 26152DB 26152DB Continuous-Flow Operationsschaft, Größe 4,4 mm, Länge 16 cm, mit Kanal für halbstarre 5-Charr.-Instrumente, mit 1 Hahn und 1 LUER-Lock- Adapter, zur Verwendung mit TROPHYSCOPE® n. CAMPO 26008BAC Empfohlenes Zubehör 26152DS TROPHY Kürette, zur Verwendung mit den Continuous-Flow Schäften 26152DA und 26152DB © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D 3
Hysteroskop n. BETTOCCHI® (5 mm) basierend auf einer 2,9-mm-Stablinsenoptik Besondere Merkmale: • Atraumatisches Einführen in den Zervikalkanal dank ovalem Schaft • Arbeitskanal für den Einsatz von halbstarren 5-Charr.-Operationsinstrumenten und bipolaren Elektroden 26120BA HOPKINS® Vorausblick-Optik 30°, Ø 2,9 mm, Länge 30 cm, autoklavierbar, mit eingebauter Fiberglas-Lichtleitung, Kennfarbe: rot Mit Arbeitskanal 26153BIK Innenschaft n. BETTOCCHI®, Größe 4,3 mm, mit Arbeitskanal für halbstarre 5-Charr.-Operationsinstrumente, zur Verwendung © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D mit Außenschaft 26153BOK einschließlich: LUER-Lock-Schlauchverbinder 26153BOK Außenschaft n. BETTOCCHI®, Größe 5 mm, zur Verwendung mit Innenschaft 26153BIK einschließlich: LUER-Lock-Schlauchverbinder 4
Ohne Arbeitskanal 26161VBK Innenschaft, Ø 3,8 mm, mit 1 Hahn, zur Verwendung mit Außenschaft 26161VCK einschließlich: LUER-Lock-Schlauchverbinder 26161VCK Außenschaft, Ø 4,5 mm, mit 1 Hahn, zur Verwendung mit Innenschaft 26161VBK einschließlich: LUER-Lock-Schlauchverbinder 26153EA Hysteroskopschaft, Größe 5 mm, mit Kanal für 5-Charr.-Operations instrumente, kein getrennter Innen- und Außenschaft Verlängertes Hysteroskop n. BETTOCCHI® 26120BAL HOPKINS® Vorausblick-Optik 30°, Ø 2,9 mm, Länge 36 cm, © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D autoklavierbar, mit eingebauter Fiberglas-Lichtleitung, Kennfarbe: rot 26153BIL Innenschaft n. BETTOCCHI®, Größe 4,3 mm, mit Kanal für halbstarre 5-Charr.-Operationsinstrumente, mit 1 Hahn, zur Verwendung mit Außenschaft 26153BOL 26153BOL Außenschaft n. BETTOCCHI®, Größe 5 mm, Nutzlänge 28 cm, mit 1 Hahn, zur Verwendung mit Innenschaft 26153BIL Die passenden mechanischen 5-Charr.-Instrumente für den Instrumentenkanal tragen die Artikelnummer 26160XX. 5
Hysteroskop n. BETTOCCHI® (4 mm) basierend auf einer 2-mm-Stablinsenoptik Besondere Merkmale: • Atraumatisches Einführen in den Zervikalkanal dank ovalem Schaft und einem Außendurchmesser von 4,2 mm • Arbeitskanal für den Einsatz von halbstarren 5-Charr.-Operationsinstrumenten und bipolaren Elektroden 26008BA HOPKINS® Vorausblick-Optik 30°, Ø 2 mm Länge 26 cm, autoklavierbar, mit eingebauter Fiberglas-Lichtleitung, Kennfarbe: rot Mit Arbeitskanal 26152BIK Innenschaft n. BETTOCCHI®, Größe 3,6 mm, mit Arbeitskanal für halbstarre 5-Charr.-Operationsinstrumente, zur Verwendung mit Außenschaft 26152BOK einschließlich: LUER-Lock-Schlauchverbinder 26152BOK Außenschaft n. BETTOCCHI®, Größe 4,2 mm, zur Verwendung mit Innenschaft 26152BIK einschließlich: LUER-Lock-Schlauchverbinder Ohne Arbeitskanal © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D 26161RNK Innenschaft, Ø 2,8 mm, mit 1 Hahn, zur Verwendung mit Außenschaft 26161RK einschließlich: LUER-Lock-Schlauchverbinder 26161RK Continuous-Flow Außenschaft, Ø 3,6 mm, mit 1 Hahn, zur Verwendung mit Innenschäften 26161RNK und 26162RNK einschließlich: LUER-Lock-Schlauchverbinder 6

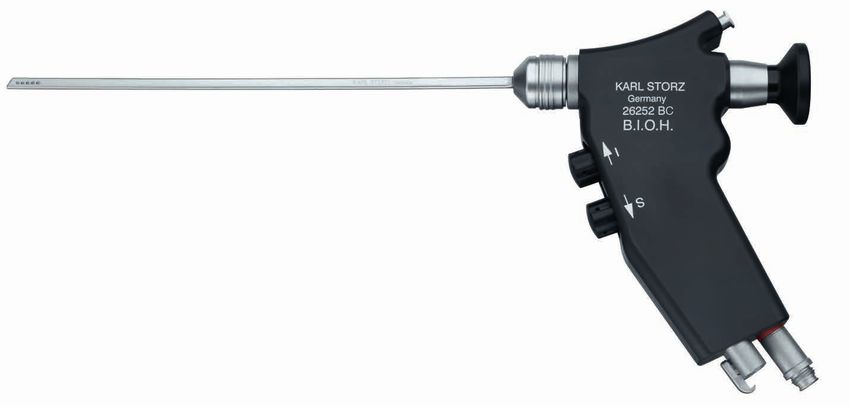

BETTOCCHI® Integrated Office Hysteroscope (B.I.O.H.®) basierend auf einer integrierten 2-mm-Stablinsenoptik Besondere Merkmale: • Atraumatisches Einführen in den Zervikalkanal dank ovalem Schaft und einem Außendurchmesser von 4 mm • Einhändige Bedienung und Kontrolle des Zuflusses/Ablaufs • Alle Anschlüsse werden vom Handgriff nach unten abgeführt • Arbeitskanal ermöglicht den Einsatz von halbstarren 5-Charr.-Operationsinstrumenten und bipolaren Elektroden 26252BK 26252BK B.I.O.H.® Kompakthysteroskop n. BETTOCCHI®, HOPKINS® Optik 30°, Größe 4 mm, mit Arbeitskanal für halbstarre 5-Charr.-Operations instrumente, mit Saug- und Spülventil zur Single- oder Continuous- Flow-Anwendung, langer Handgriff einschließlich: Außenschaft 2x Saug- und Spülventil Monobloc-Adapter Dichtung „Endoscopic Seal“, für Arbeitskanäle, Packung zu 10 Stück 2x Ventilsitz-Adapter © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D Montagehilfe, für B.I.O.H.® Ventile Optionales Zubehör 100010-10* Dichtung „Endoscopic Seal“, für Arbeitskanäle für 3 – 7 Charr. Instrumente, steril, zum Einmalgebrauch, Packung zu 10 Stück * 7
Zubehör 39501XC Siebkorb für Reinigung, Sterilisation und Lagerung von einem B.I.O.H.® Kompakthysteroskop, inkl. Reinigungsadapter, Silikon-Optikhalterungen und Deckel, Außenmaße (B x T x H): 460 x 150 x 80 mm, zur Verwendung mit Reinigungsadapter 39501XCA (B.I.O.H.® und Lichtkabel nicht im Lieferumfang enthalten) 031317-10* Schlauchset, mit Monobloc-Anschluss sowie Spül- und Absaugschlauch, steril, zum Einmalgebrauch, Packung zu 10 Stück, zur Verwendung mit B.I.O.H.® Kompakthysteroskopen 26252BC in Kombination mit ENDOMAT® n. HAMOU® SCB 26331020 © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D (Anschluss an Pumpe nur mit Schlauchset 031167-01) 26252DS Dichtungs-Set, für B.I.O.H.® Kompakthysteroskop 26252BK * 8
Halbstarre und wiederverwendbare 5-Charr.- Operationsinstrumente Länge 34 cm 26159EHW Schere, halbstarr, stumpf, ein Maulteil beweglich, 5 Charr., Länge 34 cm 26159SHW Schere, halbstarr, spitz, ein Maulteil beweglich, 5 Charr., Länge 34 cm 26159UHW Biopsie- und Fasszange, halbstarr, beide Maulteile beweglich, 5 Charr., Länge 34 cm 26159H Tenaculum Fasszange n. HESSELING, halbstarr, beide Maulteile beweglich, 5 Charr., Länge 34 cm 26159DHW Stanze, halbstarr, durchschneidend, ein Maulteil beweglich, 5 Charr., Länge 34 cm 26159BHW Biopsie-Löffelzange, halbstarr, beide Maulteile beweglich, 5 Charr., Länge 34 cm 26159DS Fasszange n. DI SPIEZIO SARDO, halbstarr, beide Maulteile beweglich, 5 Charr., Länge 34 cm 26159HS Tenaculum Fasszange mit Dorn n. HESSELING und DI SPIEZIO SARDO, halbstarr, beide Maulteile © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D beweglich, 5 Charr., Länge 34 cm 26159M Myom-Fixationsinstrument n. BETTOCCHI®, halbstarr, 5 Charr., Länge 34 cm 26159G Taststab n. BETTOCCHI®/DI SPIEZIO SARDO, halbstarr, mit Millimeterangabe, 5 Charr., Länge 34 cm 9
Wiederverwendbare bipolare 5-Charr.-Elektroden Länge 42 cm 26159BE Bipolare Dissektionselektrode, halbstarr, 5 Charr., Länge 42 cm Bipolare Vaporisationselektrode, halbstarr, 26158BE 5 Charr., Nadelelektrode um 90° abgewinkelt, Länge 42 cm 26159GC Bipolare Ballelektrode n. GORDTS und CAMPO, halbstarr, 5 Charr., Länge 42 cm 26176LE Bipolar-Hochfrequenzkabel, Länge 300 cm © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D 10
Flexibles Hysteroskop Besondere Merkmale: • Einführen in den Zervikalkanal ist dank dem Durchmesser von 3,5 mm in der Regel ohne Dilatation möglich • Einfaches Einführen in den Zervikalkanal dank verstärktem Schaft • Möglichkeit zur Arretierung der distalen Abwinklung • Arbeitskanal für den Einsatz von flexiblen 3-Charr.-Instrumenten 11264BBK1 Hystero-Fiberskop, mit arretierbarem Abwinkelungsmechanismus, Beweglichkeit des distalen Endes 110°/110° Blickrichtung: 0° Öffnungswinkel: 90° Arbeitskanal Ø: 1,48 mm Außen Ø: 3,5 mm/3,6 mm © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D Nutzlänge: 240 mm Folgendes Zubehör ist im Lieferumfang enthalten: Dichtheitsprüfer Reinigungsbürste Dichtungskappe LUER-Lock-Verschlusskappe Zange zur Probeexcision Fasszange Dichtungskappe Koagulationselektrode LUER-Lock-Schlauchverbinder 11

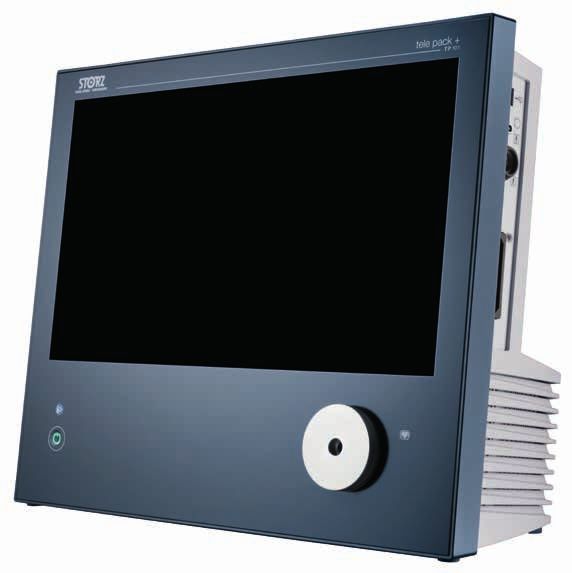

KARL STORZ TELE PACK+ Das neue ALL-IN-ONE-System TELE PACK+ von KARL STORZ vereint Monitor, LED-Lichtquelle, FULL-HD-Kamera-Kontrolleinheit und Dokumentationseinheit mit integrierter Netzwerkfunktion in einem portablen, kompakten Gerät. Besondere Merkmale: • Bildwiedergabe in FULL-HD-Qualität • 18,5"-Touchmonitor mit Bildschirmtastatur • Dokumentation mit Speichermöglichkeit auf USB und frei verfügbarem internen Speicher von 50 GB • Netzwerkfunktionalität in Kombination mit dem Softwaretool SCENARA® .CONNECT für den Export und Import von Patientendaten in oder aus dem KIS/PACS • Kompatibilität zu starren, flexiblen und Einmal-Endoskopen von KARL STORZ TP101 TELE PACK+, endoskopische Videoeinheit mit 2 Kameraeingängen (X-Line und C-Line) für den Betrieb mit flexiblen Videoendoskopen und Ein-Chip-Kameraköpfen (bis zu FULL HD), inkl. LED-Lichtquelle, digitalem Bildprozessormodul mit USB- und Netzwerkspeicheroptionen sowie 18,5" FULL HD-Touchscreenmonitor, Betriebsspannung 100 – 240 VAC, 50/60 Hz © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D einschließlich: Netzkabel, Länge 300 cm TH110 IMAGE1 S™ HX, Ein-Chip-FULL-HD-Kamerakopf, 50/60 Hz, Festfokus, Progressive Scan, einlegbar, gassterilisierbar, plasmasterilisierbar, Brennweite f = 16 mm, 2 frei programmierbare Kamerakopftasten, zur Verwendung mit IMAGE1 S™ 12
ENDOMAT® SELECT Der ENDOMAT® SELECT ist eine Rollenpumpe, die – basierend auf verschiedenen Software- Modulen – fachbereichsübergreifend verwendet werden kann. Für die diagnostische und operative Hysteroskopie ermöglicht der ENDOMAT® SELECT sowohl im OP als auch in der klinischen Ambulanz und in der Praxis eine druckkontrollierte Dilatation des Cavum Uteri. Besondere Merkmale: • Permanente Druckkontrolle bei der Distension des Cavum uteri • Interdisziplinär und universell einsetzbare Saug-/Spülpumpe • Einfache Handhabung dank Kassetten-Schlauchset und Schlauchset-Erkennung UP210 ENDOMAT® SELECT, Saug- oder Spülpumpe, inkl. Netzkabel, Betriebsspannung 100 - 240 VAC, 50/60 Hz UP602 HYSTEROSKOPIE-Software, Lizenz, ermöglicht die Auswahl der Prozedur „HYS“, zur Verwendung mit ENDOMAT® SELECT UP210 © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D 031523-10* Schlauchset, Spülung, PC, steril, zum Einmalgebrauch, Packung zu 10 Stück, zur Verwendung mit KARL STORZ ENDOMAT® n. HAMOU® 26331120-1 und ENDOMAT® SELECT UP210 * 13

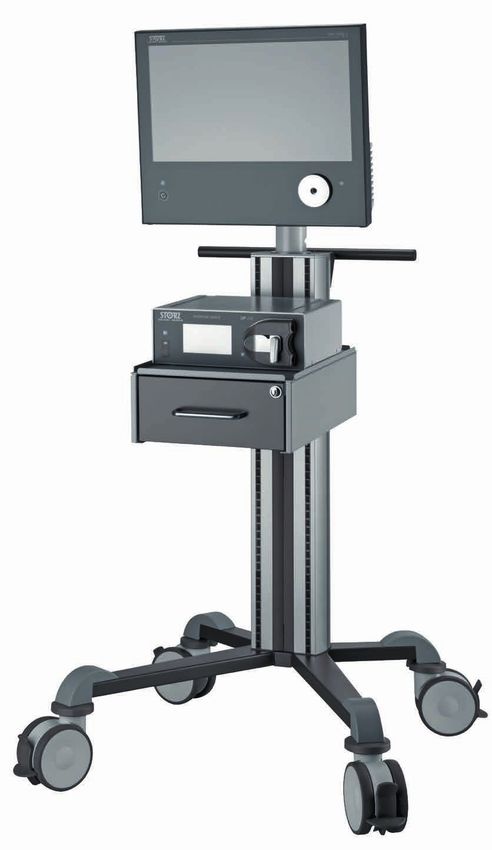

Empfohlenes Set-up für die „Office-Hysteroskopie“ Durch die Auslagerung von hysteroskopischen Eingriffen können die freiwerdenden OP-Kapazitäten für größere Operationen genutzt werden. Um diesem Trend in Richtung „Office-Hysteroskopie“ gerecht zu werden, haben wir die unten aufgeführte kompakte Set-up-Lösung für die ambulante Hysteroskopie für Sie kombiniert. Dank dünnluminger Hysteroskope ist die Behandlung von Auffälligkeiten im Cavum uteri mit Hilfe von 5-Charr.-Instrumenten auch außerhalb des OPs und ohne Anästhesie und Dilatation der Zervix möglich. Mit dem TELE PACK+ werden die Anforderungen an ein kompaktes und flexibles System mit hoher Bildqualität erfüllt. Der neue COR-Stativwagen bietet die passende Lösung eines kompakten Gerätewagens für das Office. UG803 Bodenbaugruppe, COR-Stativwagen, niedrig UG811 Abschlussdeckel Monitorhalter, COR-Stativwagen UG854 Edelstahlrohr, COR-Stativwagen, Länge 400 cm UG857 Monitormodul, COR-Stativwagen UG860 Schublade, schmal, COR-Stativwagen TP101 TELE PACK+, endoskopische Videoeinheit TH110 IMAGE1 S™ HX Ein-Chip-FULL-HD-Kamerakopf UP210 ENDOMAT® SELECT, Saug- oder Spülpumpe UP602 HYSTEROSKOPIE-Software, Lizenz, zur Verwendung mit ENDOMAT® SELECT UP210 031523-10* Schlauchset, Spülung, steril, zum Einmalgebrauch, Packung zu 10 Stück 26008BAC TROPHYSCOPE® n. CAMPO, HOPKINS® Optik 30°, Größe 2,9 mm, Länge 24 cm 26152DA Continuous-Flow Untersuchungsschaft, Größe 3,7 mm, Länge 18 cm 26152DB Continuous-Flow Operationsschaft, Größe 4,4 mm, Länge 16 cm 26159UHW Biopsie- und Fasszange, halbstarr, beide Maulteile beweglich, 5 Charr., Länge 34 cm © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D 26159SHW Schere, spitz, ein Maulteil beweglich, halbstarr, 5 Charr., Länge 34 cm * Es wird empfohlen, vor der Verwendung die Eignung der Produkte für den geplanten Eingriff zu überprüfen. Bitte beachten Sie, dass die in diesem Medium aufgeführten Produkte möglicherweise aufgrund unterschiedlicher Zulassungsvoraussetzungen noch nicht in jedem Land verfügbar sind. 14
Antwort oder per Fax an +49 7461 708-75585 KARL STORZ SE & Co. KG Marketing Gynäkologie Dr.-Karl-Storz-Straße 34 D-78532 Tuttlingen Ja, ich interessiere mich für die (Office-)Hysteroskopie Bitte schicken Sie mir ein Angebot über ein: TROPHYSCOPE® n. CAMPO (26008BAC, 26152DA/DB) • BETTOCCHI® Hysteroskop Größe 4 mm (26008BA, 26152BIK/26152BOK) Größe 5 mm (26120BA, 26153BIK/26153BOK) Größe 5 mm, verlängert (26120BAL, 26153BIL/26153BOL) • BETTOCCHI® Integrated Office Hysteroscope (B.I.O.H.®) mit langem Handgriff (26252BK) Flexibles Hysteroskop (11264BBK1) TELE PACK+ (TP101 und TH110) ENDOMAT® SELECT (UP210 und UP602) Set-up-Lösung für die ambulante Hysteroskopie Ich bitte um Kontaktaufnahme durch den zuständigen Außendienstmitarbeiter. Ich interessiere mich für Hospitationsadressen für die Hysteroskopie. Meine Adresse: © KARL STORZ 96122039 GYN 47 6.2 01/2021/EW-D Name, Titel Telefon Klinik, Abteilung Fax Straße E-Mail PLZ, Ort Unterschrift 15
96122039 GYN 47 6.2 01/2021/EW-D KARL STORZ SE & Co. KG Dr.-Karl-Storz-Straße 34, 78532 Tuttlingen/Germany Postfach 230, 78503 Tuttlingen/Germany Telefon: +49 7461 708-0 Telefax: +49 7461 708-105 E-Mail: info@karlstorz.com www.karlstorz.com
