Mobile und stationäre Systeme für effiziente, automatisierbare Messungen in Messraum und Fertigung - Waveline - Rauheits- und Konturmesstechnik ...
←
→
Transkription von Seiteninhalten
Wenn Ihr Browser die Seite nicht korrekt rendert, bitte, lesen Sie den Inhalt der Seite unten
Waveline – Rauheits- und Konturmesstechnik Mobile und stationäre Systeme für effiziente, automatisierbare Messungen in Messraum und Fertigung.
Industrielle Messtechnik
Messtechnik von Jenoptik für
Ihre Qualitätskontrolle
Die Division Light & Production der Jenoptik ist ein Als erfahrener und zuverlässiger Partner für hochpräzise,
weltweit agierender Spezialist in der Optimierung von berührende und berührungslose Fertigungsmesstechnik
Fertigungsprozessen. Mit unserer langjährigen Erfahrung unterstützen wir Sie mit unserem weltweiten Vertriebs- und
und unserem Know-how im Bereich industrieller Messtech- Servicenetz. Unsere taktilen, pneumatischen und optischen
nik und optischer Inspektion, moderner laserbasierender Messsysteme übernehmen je nach Anforderung unter-
Materialbearbeitung und hochflexibler roboterbasierter schiedlichste Messaufgaben für die Prüfung von Oberfläche
Automatisierung entwickeln wir maßgeschneiderte Ferti- und Form sowie die Bestimmung von Dimensionen – und
gungslösungen für unsere Kunden aus den Bereichen das in jeder Phase des Fertigungsprozesses, bei der Endkon-
Automotive, Luft- und Raumfahrt, Medizintechnik und trolle oder im Messraum. Dabei liefern Ihnen die Systeme
anderen Fertigungsindustrien. präzise Messdaten innerhalb kürzester Zeit.
Mobile Rauheitsmessgeräte Stationäre Rauheits- und Konturmesssysteme
Waveline-Messsysteme bieten Ihnen zahlreiche Auswertemöglichkeiten im Bereich der Oberflächenmessung.
Unser Produktprogramm umfasst mobile Oberflächenmessgeräte, stationäre Messplätze für die manuelle oder

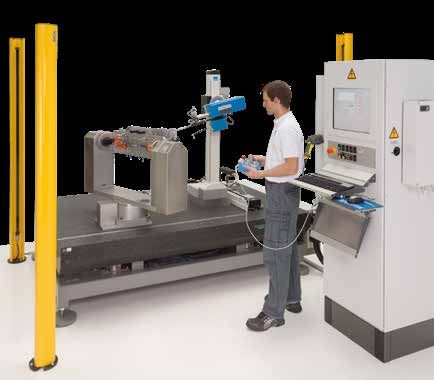

automatisierte Messung von Rauheit, Kontur, Topografie oder Drall sowie kombinierte Systeme für die Rauheits-
und Konturenmessung. Selbstverständlich erhalten Sie von uns auch Messplätze, die ganz speziell auf Ihre
Aufgabenstellung abgestimmt sind.
Taktile Oberflächenmessung Taktile Konturmessung
–– Rauheitskenngrößen –– Winkel
–– Kern-Rauheitskenngrößen –– Radius
–– Profilkenngrößen –– Abstände
–– Welligkeitskenngrößen –– Parallelität
–– Motif-Kenngrößen –– Balligkeit
–– JIS-Kenngrößen –– Gotische Bögen
–– Topografieauswertung –– Kantengeometrien Ausführliche Informationen zur
–– Dominante Welligkeit –– Linienform Waveline finden Sie hier
–– Drallkenngrößen –– Gewinde
–– Durchmesser
2
Waveline W5

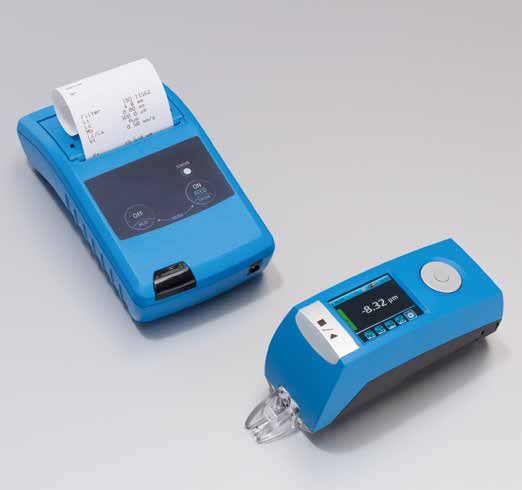

Waveline W5. Mobile, zuverlässige
Rauheitsmessungen in der Fertigung
Mobile Messung in der Fertigung
Präzise Werkstückauflage
Austauschbare Taster und Prismen
Toleranzbewertung auf einen Blick Waveline W5 mit optionalem Drucker Waveline P5
Systemmerkmale
–– Mobil und netzunabhängig –– Bis zu 800 Messungen mit einer Akkuladung möglich
–– Kompakt und leicht –– Speicher für fünf Messprogramme mit Messbedingungen
–– Einfache, intuitive Klickradbedienung für Kenn- –– Optionaler Drucker P5 mit Bluetooth®-Technologie für
größenauswahl und alle Gerätefunktionen sofortigen Ausdruck der Messergebnisse
–– Keine Nachjustierung notwendig –– Toleranzbewertung auf einen Blick zur sofortigen
–– Leicht austauschbare Rauheitstaster Beurteilung der Messergebnisse
–– USB-Schnittstelle mit Windows-kompatiblem –– Präzise Werkstückauflage, auch bei kleinen Wellen
Datenformat und Akkuladefunktion –– Messung in allen Lagen, auch an senkrechten Flächen
–– Kabellose Datenübertragung über Bluetooth®- oder in Überkopflage
Schnittstelle
Modell Messart Kenngrößen Drucker Querabtastung Profil/Materialanteil Toleranzbewertung Statistik Messprogramme Raunormal
W5 Gleitkufe 23 optional nein nein ja nein 5 optional
3
Waveline W10

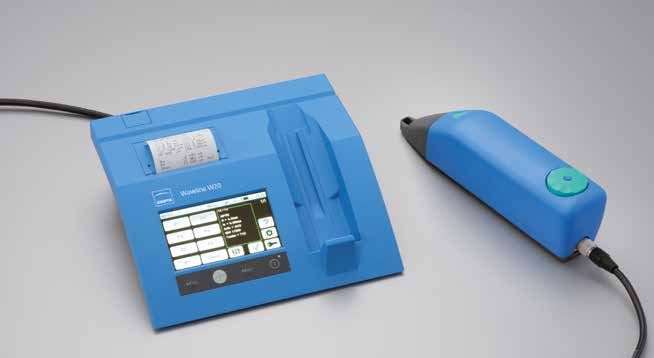

Waveline W10. Flexible, präzise
Rauheitsmessung im mobilen Einsatz

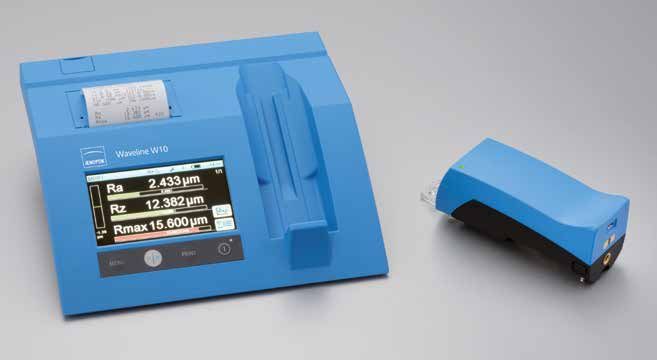

Waveline W10
Querabtastung Integriertes Raunormal Messen in Überkopflage Höhenverstellung der Stativbeine
Systemmerkmale –– Leicht austauschbare Rauheitstaster
–– Speicher für sieben Messprogramme
–– Mobil und netzunabhängig mit kabellosem Vorschub –– Messprogramm speziell zur Geräteprüfung
–– Bei Bedarf stationär einsetzbar –– Schwenken des Tasters um 90° für Messungen auf
–– Messen aller gängigen Rauheitskenngrößen nach tief liegenden Flächen, in Nuten, in Einstichen oder
internationalen Normen zwischen Bunden
–– Intuitive Bedienung über großen, farbigen Touchscreen –– Querabtastung von Oberflächen ohne Umrüstung
–– Lade- und Ablageschale für Vorschub im Grundgerät für –– Stabile Messung kleiner Werkstücke in Überkopflage
ständige Betriebsbereitschaft und sichere Aufbewahrung –– Werkstückauflage über präzise geschliffene Auflagewellen
–– Sofortige Überprüfung des Messgeräts über integriertes –– Drei-Punkt-Auflage am Vorschub zur sicheren Positio-
Raunormal mit stabiler Messanordnung nierung beim Messen senkrechter Oberflächen
–– Kabellose Datenübertragung über Bluetooth®-Schnittstelle –– Höhenverstellung der Stativbeine des Vorschubs zur
–– Integrierter Drucker für sofortige Dokumentation einfachen Anpassung an gewünschte Messposition
Modell Messart Kenngrößen Drucker Querabtastung Profil/Materialanteil Toleranzbewertung Statistik Messprogramme Raunormal
W10 Gleitkufe 40 integriert ja ja ja ja 7 integriert
4
Waveline W20
Waveline W20. Mobile, fertigungsnahe
Rauheits-, Welligkeits- und Profilmessung
Waveline W20
Motorische Tasterabsenkung Mobile Bezugsebenenmessung Kontextsensitive Bedienung Integrierter Thermodrucker
Systemmerkmale
–– Kompakt und handlich –– Leicht austauschbare Taster für die Bezugsebenenmessung
–– Intuitive Bedienung über farbigen Touchscreen –– Sieben Messprogramme plus ein Messprogramm
–– Funktionstastenleiste mit vier Grundfunktionen zur Geräteprüfung
–– Umfangreiche Möglichkeiten der Toleranzbewertung –– In den Vorschub integrierte Starttaste für
–– Übersichtliche Darstellung der Ergebnisse die Bedienung mit einer Hand
–– Einfacher Messablauf dank motorische Tasterabsenkung –– Hochgenaue Linearführung, variable Messgeschwindigkeit
auf die Werkstückoberfläche und Software-gestützte Ausrichtung der Bezugsebene
–– Freitastsystem für alle gängigen Rauheits-, Welligkeits- –– Messen in allen Lagen, auch in Überkopflage
und Profilkenngrößen nach internationalen Normen –– Geeignet für die Messung von Dichtflächen
–– Sofortige Überprüfung des Messgeräts über integriertes, –– Integrierter Thermodrucker zur sofortigen Dokumentation
austauschbares Raunormal –– Easy-Paper-Loading-Funktion
Modell Messart Kenngrößen Drucker Querabtastung Profil/Materialanteil Toleranzbewertung Statistik Messprogramme Raunormal
W20 Freitaster 68 integriert nein ja ja ja 7 integriert
5
Evovis Mobile
Evovis Mobile. Einfache Auswertung
und Bedienung mobiler Messgeräte

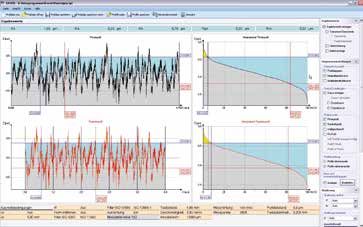

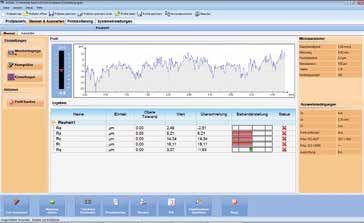

Die optionale Software Evovis Mobile ist speziell für den Betrieb mit mobilen Messgeräten ausgelegt. Im Online-
Modus wird aus dem mobilen Rauheitsmessgerät ein stationärer Messplatz, bei dem das Messgerät direkt von der
Software gesteuert wird. Im Offline-Modus werden die lokal gesammelten und im Messgerät gespeicherten Kenn-
größen und Profildaten zentral am PC ausgewertet.
Kunde Werkstück
Jenoptik W32-AC33
Auftrag Zeichnungsnummer
A-42BE Z-12344
Prüfer Seriennummer
Schmidt S122
Bemerkung
Name Einheit Unterer Grenzwert Oberer Grenzwert Wert Balkenanzeige
Ra µm 0,00 1,50 1,01
Rz µm 0,00 5,80 5,95
Rmax µm 0,00 14,00 7,50
Z [µm] Rauheitsprofil
3
2
1
0
-1
-2
-3
-4
0,40 1,20 2,00 2,80 3,60 4,40 X [mm]
Auswertebedingungen λf: Aus Taststrecke: 4,80 mm
λc: 0,80 mm Xz linear 1 Geschwindig 0,50 mm/s
Name Einheit Unterer Grenzwert Oberer Grenzwert Wert Balkenanzeige
Ra µm 0,00 1,50 1,10
Rz µm 0,00 5,80 5,58
Rmax µm 0,00 14,00 7,14
Interaktive Profilanalyse
Z [µm] Rauheitsprofil
3
2
1
0
-1
-2
-3
-4
0,40 1,20 2,00 2,80 3,60 4,40 X [mm]
Auswertebedingungen λf: Aus Taststrecke: 4,80 mm
λc: 0,80 mm Xz linear 1 Geschwindig 0,50 mm/s
Name Einheit Unterer Grenzwert Oberer Grenzwert Wert Balkenanzeige
Ra µm 0,00 1,50 1,08
Rz µm 0,00 5,80 5,49
Rmax µm 0,00 14,00 7,03
Z [µm] Rauheitsprofil
3
2
1
0
-1
-2
-3
-4
0,40 1,20 2,00 2,80 3,60 4,40 X [mm]
Auswertebedingungen λf: Aus Taststrecke: 4,80 mm
λc: 0,80 mm Xz linear 1 Geschwindig 0,50 mm/s
03.11.2014 17:09:47 Hommel-Etamic W10 EVOVIS 1.42.0.0 Seite 1/1
Multiprint-Formular Messen und Auswerten im Online-Betrieb
Systemmerkmale
–– Klare, übersichtliche Bedienstruktur –– Assistent für die Auswahl der Messbedingungen
–– Remote-Bedienung des W5, W10 und W20 –– Import und Weiterverarbeitung von Profilen
–– Alle gängigen Rauheits- und Welligkeitskenngrö- und Kenngrößen
ßen gemäß DIN EN ISO 4287 sowie weitere ISO und –– Freie Druckprotokollgestaltung
nationale Normen (ASME, DIN, JIS, Motif, etc.) –– Elektronische Archivierung der Protokolle
–– Kontinuierliche Weiterentwicklung der Software mittels PDF-Druck
bzgl. neuer Normen/Normenänderungen –– Optionale qs-STAT®-Datenexportschnittstelle
–– Individuelle Prüfplanerstellung –– Optionale Auswertung der dominanten Welligkeit
–– Integrierte Hilfe zu den Kenngrößen gemäß VDA 2007
6
Modulare Messsysteme
Waveline W800/W900. Modernes Systemkonzept
für ein Höchstmaß an Flexibilität und Präzision
Unsere W800- und W900-Messsysteme bieten mit einem
einheitlichen Systemkonzept und modernsten Tastsyste-
men ein Höchstmaß an Flexibilität und Effizienz in der
täglichen Messpraxis.
Alle Messplatzkonfigurationen sind modular konzipiert und
können daher später problemlos erweitert werden. Mit
den Systemen messen Sie Oberflächen genau so, wie es
zu Ihrer individuellen Infrastruktur und Ihren spezifischen
Messaufgaben passt.
Dabei sind die Messsysteme einfach zu bedienen und ver-
fügen dank der Mess- und Auswertesoftware Evovis über
vielfältige Analysemöglichkeiten.
modular einfach flexibel präzise
Genau passende Messsysteme zur Flexibel einsetzbar für Rauheit,
Lösung Ihrer Messaufgabe Kontur, Topografie und Drall
–– Zwei Leistungsklassen: –– Kompatibel mit künftigen Hardware-
W800 und W900 und Software-Upgrades
–– Modulare Tastsysteme –– Automatisierbare Messabläufe
–– Modulare CNC-Achsen –– Standardschnittstellen
–– Modulare Software
Einfache Bedienung, geringer Tastsysteme mit höchster
Schulungsbedarf, jederzeit erweiterbar Präzision
–– Einfacher Wechsel der Tast- –– Hochauflösende Tastsysteme
systeme und Tastarme für kleinste Toleranzen
–– A utomatische Erkennung –– Nanoscan-Tastsystem mit
der Tastarme opto-mechanischem Messprinzip
–– Kalibrierung mit wenigen Mausklicks –– Kompensation der Tastspitzen-
oder optional automatisch formabweichung
7

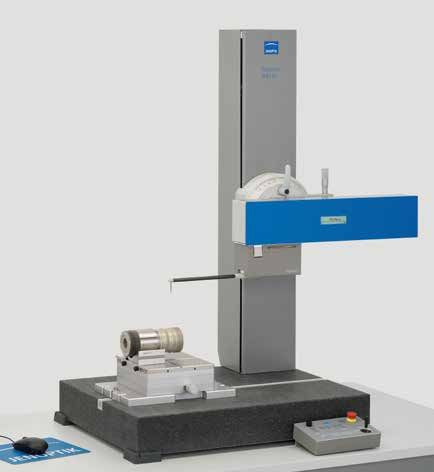

Waveline W800
Waveline W800. Modulares Konzept
für 100-prozentige Passgenauigkeit

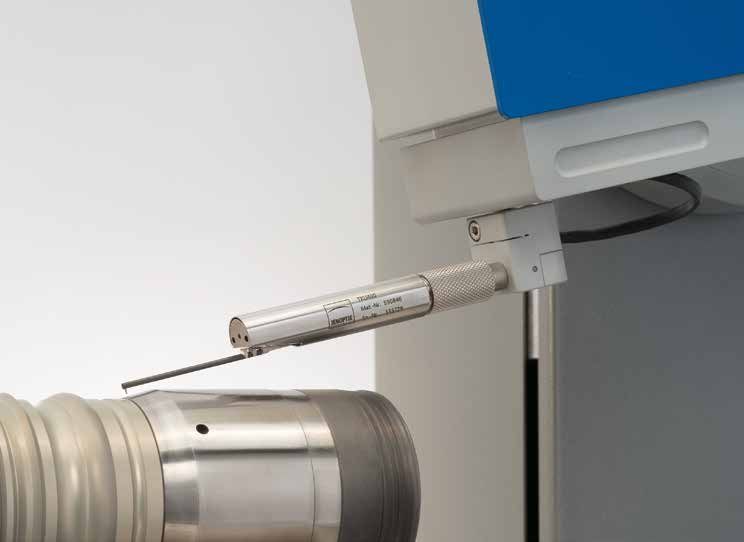

Quick-Change-Adapter QCA
Tastarme mit Magnethalterung

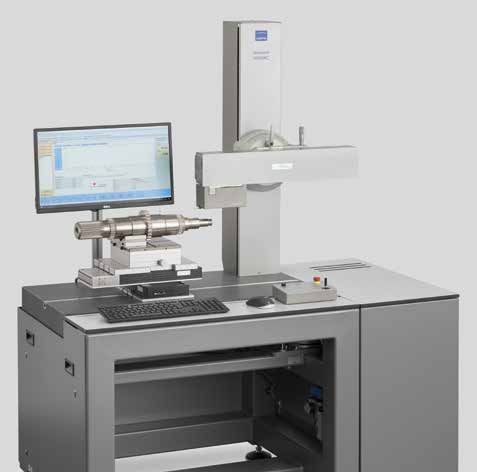

Waveline W812C Digiscan mit 500 mm-Messsäule, 120 mm-Vorschub, Bedienpult und Zubehör Optimale Zugänglichkeit der Messpositionen
Systemmerkmale –– Quick-Change-Adapter für einen schnellen Wechsel
des Tastsystems mit minimaler Rüstzeit und auto-
–– Einfach bedienbares Messsystem matischer Konfigurationsfunktion
–– Moderne Tastsysteme mit hoher Auflösung –– Die Vorschubbewegung des Tastsystems erfolgt über
–– Hohe Messqualität dank stabiler Mechanik das Vorschubgehäuse, so dass sich der Tastarm immer
–– Ausgereifte Tastarmtechnologie vor dem Vorschub befindet
–– Einzigartiges Vorschubkonzept für eine optimale –– Bedienpult zur komfortablen, direkten Bedienung
Zugänglichkeit der Messstellen der wichtigsten Mess- und Steuerfunktionen sowie
–– Tastarme mit Magnethalterung für einen schnellen Not-Stopp-Funktion mit Wiederanlauf an unterbro-
und einfachen Tastarmwechsel chener Achsposition
–– Alle Konturtastarme mit RFID-Chip für vereinfachte –– Spätere Erweiterung des Messsystems möglich durch
Kalibrierung und automatische Konfiguration modularen Aufbau
Modell W800R W800C Digiscan W800RC Digiscan W800RC Surfscan W800RC Nanoscan
Vorschub [mm] 120 bzw. 200 120 bzw. 200 120 bzw. 200 120 bzw. 200 120 bzw. 200
Messsäule [mm] 500 bzw. 800 500 bzw. 800 500 bzw. 800 500 bzw. 800 500 bzw. 800
Granitstein [mm] 700x520 bzw. 1000x520 700x520 bzw. 1000x520 700x520 bzw. 1000x520 700x520 bzw. 1000x520 700x520 bzw. 1000x520
8

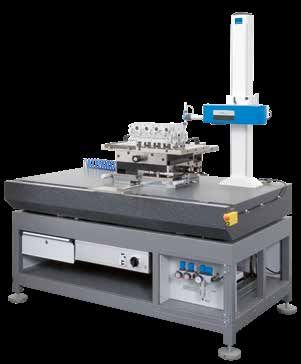

Waveline W900
Waveline W900. Schnelle Messachsen
für Performance im High-End-Bereich
Dualer Betrieb von zwei Tastsystemen
Motorische Kippeinrichtung
Waveline W920RC mit 500 mm-Messsäule, 200 mm-Vorschub, Bedienpult und Instrumententisch Zusätzliche Mess- und Positionierachsen
Systemmerkmale –– Optionale, motorische Kippeinrichtung für präzise Ein-
stellung des Kippwinkels und automatische Ausrichtung
–– Innovative Gesamtlösung der Tast- zur Werkstückebene
–– Schnelle Messtechnik –– Messende Z-Säule mit Linearmaßstab mit einer Auf-
–– Hochflexibles, dynamisches Messen lösung von 0,1 µm zur Messung vertikaler Abstände
–– Exzellente Messgenauigkeit in Verbindung außerhalb des Z-Messbereichs des Tasters; erfordert
mit dem Nanoscan-Tastsystem Tastarm mit Doppeltastspitze
–– Umfangreiche Automatisierungsmöglichkeiten –– Zusätzliche, motorische Y-Achse bzw. X-Y-Achsenkombi-
für CNC-gesteuerte Messabläufe nation für automatische Zenitsuche, Topografiemessung
–– Dualer Betrieb von zwei Tastsystemen mit zusätzlicher und Werkstückpositionierung
Aufnahme eines Rauheitstastsystems an der Frontseite –– Optionale Rotationsachse für die Rauheitsmessung an
des Vorschubs; auch geeignet für optionales Drehmodul zylindrischen Werkstücken in Umfangs- und Axialrichtung
Modell W900R W900C Digiscan W900RC Digiscan W900RC Surfscan W900RC Nanoscan
Vorschub [mm] 120 bzw. 200 120 bzw. 200 120 bzw. 200 120 bzw. 200 120 bzw. 200
Messsäule [mm] 500 bzw. 800 500 bzw. 800 500 bzw. 800 500 bzw. 800 500 bzw. 800
Granitstein [mm] 700x520 bzw. 1000x520 700x520 bzw. 1000x520 700x520 bzw. 1000x520 700x520 bzw. 1000x520 700x520 bzw. 1000x520
9
Tastsysteme für Waveline W800/W900
Tastsysteme mit Quick-Change-Adapter QCA.
Für die optimale Konfiguration Ihres Messsystems
Die Tastsysteme mit Quick-Change-Adapter QCA erlauben dem Bediener ein einfaches und schnelles Umrüsten
des Systems auf neue Messaufgaben und garantieren somit reproduzierbare Messergebnisse.
–– QCA-Schnittstelle an allen Tastsystemen –– Präzise, wiederholbare mechanische Position
–– Automatisches Setup nach Tasterwechsel –– „Hot-Plug“-fähig
–– Tasterwechsel ohne Werkzeug –– Zukunftssicher
TKU400-Tastsystem mit TAM-Tastarmen: Rauheitsmessung
–– Universell einsetzbares Rauheitstastsystem
–– Großer Messbereich
–– Für Längs- und Quermessung geeignet
–– Leicht wechselbare Tastarme
Digiscan-Tastsystem mit TD-Tastarmen: Konturmessung
–– Digitales Messsystem mit hoher Auflösung
–– Optionale Oben-/Unten-Antastung
–– Tastarme mit magnetischer Ankopplung und
elektronischer Erkennung
–– Großes Spektrum an Tastarmlösungen
Surfscan-Tastsystem mit WCN-Tastarmen: Rauheits- und Konturmessung in einem Zug
–– Rauheitsmessung im Messbereich von 8 mm
mit einer Auflösung von 3 nm
–– Tastarme mit magnetischer Ankopplung und
elektronischer Erkennung
–– Optionale Oben-/Unten-Antastung
Nanoscan-Tastsystem mit WCN-Tastarmen: Rauheits- und Konturmessung in einem Zug
–– Ultrapräzises opto-mechanisches Tastsystem
–– Großer Messbereich mit extrem hoher Auflösung
–– In Verbindung mit W900 für Rauheit und Kontur
exzellente Messgenauigkeiten
Tastarm Messbereich | Auflösung
Tastsystem TKU400 Digiscan Surfscan Nanoscan
Standardlänge ±400 µm | 1 nm 60 mm | 10 nm 8 mm | 3 nm 24 mm | 0,3 nm
2-fache Länge ±800 µm | 2 nm 90 mm | 15 nm 16 mm | 6 nm 48 mm | 0,6 nm
10Evovis
Evovis. Auswertesoftware für Rauheits-
und Konturmessungen mit W800/W900
Die Mess- und Auswertesoftware Evovis bietet für die
Rauheits- und Konturmessung eine einheitliche Be-
dienoberfläche mit klar verständlicher Bedienlogik und
umfangreichen Assistenzfunktionen für die Gestaltung
individueller Messanwendungen. Ihr Einsatzbereich reicht
von der einfachen Messung eines einzelnen Merkmals
bis hin zu vollautomatisierten Messanwendungen im
Industrie 4.0-Umfeld.
Komfortable Messplatzsteuerung Anwenderfreundliche, intuitive Bedienung
–– Moderne Bedienoberfläche für eine sichere
Bedienung mit nur geringem Schulungsaufwand
–– Zentrale Steuerung mit allen häufig genutzten
Bedien- und Anzeigefunktionen in einer Ansicht
–– Messplatzsteuerung mit Live-Anzeige
–– Automatische Systemkonfiguration bei Wechsel
von Tastsystem oder Tastarm
–– Umfangreiche Statistikfunktionen
–– Interaktive Analyse- und Auswertefunktionen
–– Zentrale Verwaltung aller Prüfmerkmale
Intuitive Bedienung mit zahlreichen Assistenzfunktionen –– Auswertung von Rauheitskenngrößen im Konturprofil
–– Rauheits- und Konturkenngrößen in einer Tabelle
zusammengefasst zur weiteren statistischen Auswertung
Optimierter Messlauf: CNC-Editor
–– Schnelle und einfache Programmierung von automati-
sierten Mess- und Auswerteabläufen per Mausklick
–– Übersichtliche Darstellung in einem grafischen Workflow
–– Reduzierung von Bedienereinflüssen
–– Umfangreiche Funktionsbibliothek
CNC-Editor für automatisierte Messabläufe Option CNC Professional
–– Für komplexe Messabläufe mit Achssteuerung,
elektronischer Werkstückidentifikation, vereinfachter
Bedienoberfläche und automatischem Datenexport
Dokumentierte Qualität
–– Individuelle, freie Gestaltung von Prüfplänen sowie
Ansichts- und Druckprotokollen
–– Einfache Gestaltung und Verwaltung von Vorlagen
–– Automatische, elektronische Archivierung der Protokolle
Protokoll- und Vorlagen-Editor
11Evovis
Evovis. Software-Funktionen und Optionen
für spezifische Messaufgaben
Rauheitsmessung und -auswertung
–– Assistent zur schnellen Auswahl der Rauheitskenngrößen
und Festlegung der Messbedingungen für sichere Abläufe
und einfache Umsetzung komplexer Messaufgaben
–– Interaktive Profilanalysefunktionen für die Bewertung
von Oberflächenkenngrößen
–– Bewertung der Messergebnisse gemäß Toleranz-
vorgaben mit Anzeige in kompakter Form
–– Alle weltweit genormten Oberflächenkenngrößen
Rauheitsmessung mit interaktiver Profilauswertung für Primär-, Rauheits- und Welligkeitsprofile
–– Optional erweiterbar um funktionsorientierte Kenngrößen
Konturmessung und -auswertung
–– Konturauswertung mit Bewertung geometrischer Dimen-
sionen, Tolerierung von Profilen und umfangreichen Funk-
tionen für die Beurteilung von Profilformabweichungen
–– Verarbeitung mehrerer Profile/Merkmale in einem Prüfplan
–– Auswertung komplexer Geometrieelemente wie
gotische Bögen oder Kantengeometrien
–– Icon-basierte Merkmale zur schnellen Prüfplanerstellung
Konturauswertung –– Realisierung komplexer Anwendungen dank präziser
Einpassverfahren und verschiedener Hilfselemente
Auswertung mehrerer Profile in einem Ablauf
–– Oben-/Unten-Messung
–– Parallelität, Winkel und Abstandsmaße zwischen
mehreren Profilen
Automatisierte Kalibrierung (Kontur)
–– Geführter Kalibrierablauf mit Aufzeichnung der Historie
Mehrfachprofil –– Automatische Kalibrierung im CNC-Modus
–– Verwaltung der Kalibriermittel
Optionen
–– qs-STAT® (Q-DAS ASCII-Transferformat): AQDEF-
zertifizierte Statistik-Export-Schnittstelle
–– Dominante Welligkeit gemäß VDA 2007
–– TwistLive® Drallauswertung gemäß Daimler-Norm
MBN 31 007-07 mit zusätzlichem Drallschnelltest
und Live-Anzeige
–– 3D-Topografieauswertung
Kalibrierassistent
12Waveline POU & Waveslide
Waveline POU und Waveslide. Manuelle und
halbautomatische Messvorrichtungen und -messplätze
Messung in Bohrungen Messung auf Wellen Messung auf kubischen Werkstücken
POU-Messvorrichtungen (Point-of-Use) werden für die fertigungsbegleitende Rauheitsmessung an großen Werk-
stücken eingesetzt. Sie werden werkstückspezifisch konfiguriert und eignen sich ideal für die manuelle SPC-Kon-
trolle von Rauheitsmerkmalen in allen Schritten des Fertigungsprozesses.
–– Sichere und präzise Positionierung des Vorschubs –– Mit Gleitkufen- oder Freitastsystem
auf dem Werkstück –– Ideal für Werkstücke wie Motorblock, Zylinderkopf,
–– Wiederholbare Messergebnisse durch sichere Ventilkörper oder Gehäuse sowie für Kurbelwellen,
Auflage mittels Aufnahmeplatten Nockenwellen und Pleuelstangen
Waveslide-Messplätze werden individuell auf spezifische Messaufgaben zugeschnitten. Sie beruhen auf
bewährten Systemkomponenten und bieten zuverlässige, halbautomatische Messungen in der Fertigungs-
umgebung. Die Messsysteme sind äußerst robust und arbeiten mit höchster Präzision. Über geführte Luftschlitten
wird das Werkstück manuell positioniert, die Ausführung des Messvorgangs erfolgt automatisiert.
–– Manuelle, einfache Positionierung des
Werkstücks über Luftschlitten
–– Für mittelgroße bis große kubische oder
wellenförmige Werkstücke
–– Manuelle Bedienung
–– Für Rauheits- und Konturmessaufgaben
Waveslide-Messplatz mit manuell verfahrbarem
Messtisch mit Luftschlitten
13Waveline Wavemove
Waveline Wavemove. Individuelle,
vollautomatische Messplätze für die Fertigung
Wavemove-Messplätze bieten individuelle, CNC-gesteuerte, vollautomatische Rauheits- und Konturmessung direkt
an der Fertigungslinie. Sie werden werkstückspezifisch mit CNC-Achsen und Werkstückfixierungen konfiguriert.
So führen sie komplexe Messaufgaben an kubischen oder wellenförmigen Werkstücken vollautomatisch durch.
Für Rauheitsmessungen an Hublagern wird der Taster um 90° geschwenkt Automatisierte Kalibrierung des Messsystems über integrierbare Normale
–– Automatisierte Oberflächenmessungen für –– Einfache Messprogrammerstellung
werkstückspezifische Anwendungen –– Bis zu acht unabhängige, simultan
–– Hoher Automatisierungsgrad arbeitende CNC-Achsen
–– Fertigungstaugliche, robuste Messplätze –– Werkstückträger mit automatischer
–– Übergabe der Messergebnisse an Programme Identifikation des Werkstücks
wie die Statistiksoftware qs-STAT® –– Umfangreiche Sicherheitseinrichtungen
–– Flexibles Systemkonzept für zahlreiche Anwendungen –– Hohe Zuverlässigkeit durch ausgereifte Technologie
Vollautomatischer Wavemove-Messplatz
mit werkstückspezifischer Aufnahme-
vorrichtung und Lichtschranke
14Kalibrierung
Permanente Messgenauigkeit
Durch ständigen Messeinsatz und der damit verbundenen Abnutzung kann sich die Messgenauigkeit unbemerkt
verändern. Daher ist eine regelmäßige Kalibrierung des Geräts mit Hilfe von rückgeführten Normalen erforderlich.
Denn nur kalibrierte Messmittel stellen sicher, dass aussagekräftige und korrekte Ergebnisse erzeugt werden.
DKD-Kalibrierlaboratorium Unser Spektrum an Kalibrierdienstleistungen
Unser schwingungsfreies und klimatisiertes Kalibrierlabora- Unsere Akkreditierung durch die DAkkS umfasst die
torium (D-K-15030-01-00) ist durch die Deutsche Akkredi- Messgrößen Rauheit, Profiltiefe, Tastschnittgeräte sowie
tierungsstelle GmbH (DAkkS) nach DIN EN ISO/IEC 17025 Rundheit, Geradheit, Parallelität und Konturnormale.
akkreditiert.
In diesem Rahmen bieten wir:
Hier kalibrieren wir Ihre angelieferten Normale. Dies –– DAkkS-DKD-Kalibrierscheine für Raunormale
sichert die direkte Rückführung des Messmittels auf die –– DAkkS-DKD-Kalibrierscheine für Konturnormale
Physikalisch-Technische Bundesanstalt (PTB) und garantiert –– DAkkS-DKD-Kalibrierscheine für Formnormale
Messungen bzw. Kalibrierungen auf höchstem messtechni-
schem Niveau. Sollte sich ein Normal als nicht kalibrierfähig Handbuch Rauheitsmessung in Theorie und Praxis
erweisen, können Sie über uns neue Normale beziehen.
Für nicht akkreditierte Kenngrößen stellen wir Ihnen einen Dieses Handbuch erläutert Rauheitskenngrößen, beschreibt
einfacheren Werkskalibrierschein oder ein Werkskalibrier- den Aufbau von Oberflächenmessgeräten, unterstützt den
protokoll aus. Bei anspruchsvollen Messaufgaben führen Anwender bei deren Einsatz und erleichtert dem Konstruk-
wir außerdem Fähigkeitsuntersuchungen durch. teur die Angabe von Oberflächenkenngrößen.
Normale von Jenoptik
Oberflächenprüfnormale Konturnormal KN8
Zur Überprüfung von Oberflächenmesssystemen mit Konform zur VDI/VDE-Richtlinie 2629. Messmerkmale:
Tastschnittverfahren: Radien, Winkel, horizontale und vertikale Abstände.
–– Tiefeneinstellnormal aus poliertem Glas zur Bestimmung
der vertikalen Verstärkung und der Wiederholbarkeit Drallnormale
–– Geometrienormal aus Glas oder Nickel zur Überprü- Zur Überprüfung des Drallmesssystems.
fung des gesamten Messsystems Kalibrierte Kenngrößen: Dt, DP, DG und Dy.
–– Raunormal aus Stahl zur Überprüfung des gesamten
Messsystems
15Wir unterstützen Sie weltweit.
Unsere qualifizierten Mitarbeiter sind auf der ganzen Welt im Einsatz. Mit unseren Standorten und Vertriebspartnern in
den wichtigsten Industriestaaten sind wir direkt bei Ihnen vor Ort, um Sie als zuverlässiger Partner optimal zu unterstützen.
Copyright © JENOPTIK Industrial Metrology Germany GmbH. Alle Rechte, Änderungen und Irrtümer vorbehalten. Die abgebildeten Fotos können Optionen zeigen und sind nicht rechtsverbindlich.
Besuchen Sie uns auf YouTube.
JENOPTIK Industrial Metrology Germany GmbH | Drachenloch 5 | 78052 Villingen-Schwenningen | Deutschland
T +49 7721 6813-0 | F +49 7721 6813-444 | metrology@jenoptik.com | www.jenoptik.de/messtechnik
2020-04
1007 2147Sie können auch lesen
