Radon
Die unsichtbare Gefahr aus dem Untergrund
und wie Sie sich dagegen richtig schützen!
on
Rad
Was ist Radon?
Die unsichtbare Gefahr aus dem
Untergrund
Radon ist ein natürlich vorkommendes radioaktives Edelgas. Es ist unsichtbar,
geruch- und geschmacklos. Das Gas ist weder giftig noch explosiv und schädigt
die Gesundheit kaum. Aber seine radioaktiven Zerfallsprodukte sind gefährlich:
Sie können sich, wenn die Radonkonzentration in einem bewohnten Gebäude zu
hoch ist, in der Lunge ablagern und zu Lungenkrebs führen. Nach dem Rauchen
gilt Radon als zweithäufigste Ursache von Lungenkrebs. Vor diesem Hintergrund
wurden 2018 die gesetzlichen Anforderungen in Europa verschärft.
Konsequenz für den Bauherren und
Immobilienbesitzer
Radon kommt natürlich im Boden vor. Kein Grundstück oder Gebäude gleicht dem
anderen und nur eine Messung schafft Klarheit. Mit baulichen Maßnahmen lassen
sich Radonprobleme lösen und die Wertbeständigkeit einer Immobilie sichern.

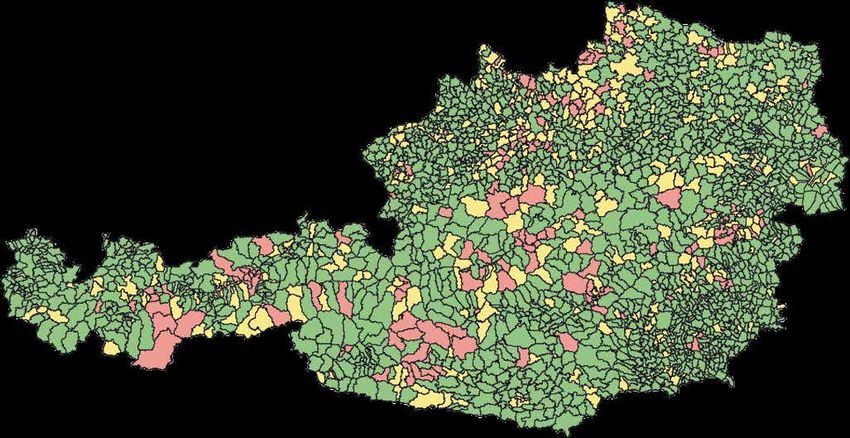

Gebiete mit erhöhter Radonkonzentration
Weitere wichtige Informationen zum Sie wollen mehr über das Radonpotezial an Ihrem
Thema Radon finden Sie auf der Standort erfahren? Besuchen sie dafür die Online-
Internetseite des Bundesministeriums suche der Österreichischen Agentur für Gesundheit
www.radon.gv.at. und Ernährungssicherheit www.ages.at.
Die Lösung für Neubau & Sanierung
Das wissenschaftlich
geprüfte System zum
Schutz vor Radon
und Methan
Die Radonsperre Sisalex® 871 eignet sich für Neubau und Sanie-
rung. Sie muss grundsätzlich immer über das Außenniveau
hochgezogen werden. In der Fläche ist die Abdichtung gegen
Radon und Methan einfach. Doch der Teufel steckt im Detail.
Ampack bietet ein System, bei dem nicht nur die Bahn, sondern
1
auch Details wie Stöße und Durchdringungen geprüft wurden. 1
g-
zeu
l l e Prü f n s e re
A ru
e fü u k te
n i s s n - Pro d f 1 Radonsperre Sisalex® 871
o u
Ra d i a iz
e
en S .b
fin d mp a c k
w w.a
w
Planung & Verarbeitung
Die wichtigsten Grundlagen und Details

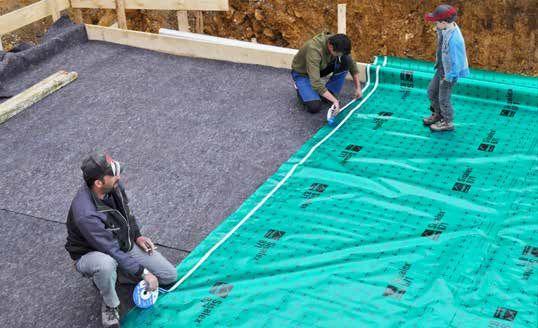

Die Bahn kann auf der Sauberkeitsschicht (Feinplanie, Mager
betonsohle) oder direkt auf der Bodenplatte verlegt werden. Es
ist ein durchgängiges, lückenloses Dichtkonzept zu planen und
auszuführen. Vor der Verlegung sind die Untergründe zu reinigen
und spitze, scharfe Stellen oder Gegenstände wie Mörtelreste
usw. zu entfernen. Löcher und Versätze in der Verlegefläche sind
zu egalisieren. Die grüne Seite nach oben bzw. außen verlegen
(Bewitterungsseite). Heftungen – wenn nötig – mit Klammern nur
im randnahen Überdeckungsbereich (außerhalb der Verklebung)
durchführen. Bei zu erwartenden Bauteilbewegungen sind ent-
sprechende Bewegungsfugen, z. B. durch Entlastungsschlaufen,
auszuführen.
Die richtige Verklebung
Das richtige Verkleben ist aus Gründen der Gasdichtheit zwingend
nötig. Die Stöße sind 15 cm zu überlappen und für die Verklebung
trocken, fett-, staub- und schmutzfrei zu halten.
Doppelte Verklebung mit zwei Butylbändern Ampacoll® BK 530,
20 mm � 2 mm (Dichtfunktion), und Überlappungsverklebung mit
Ampacoll® XT, 60 mm (mechanische Sicherung), ausführen. Siehe
Foto und Skizze. Alle Verklebungen gut anreiben oder anrollen.
3 1 3 2 5 4 1 2 1
40 70 40
150
1 Radonsperre Sisalex® 871 4 Klebeband Ampacoll® BK 535, 80 mm
2 Klebeband Ampacoll® XT, 60 mm 5 Klebeband Ampacoll® BK 535, 50 mm
3 Klebeband Ampacoll® BK 530, 20 mm

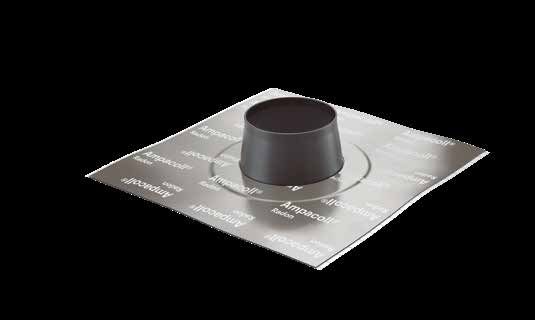

Für runde Standard-Durchdringungen eignen sich die Ampacoll®
Radon Manschetten mit gängigen Durchmessern. Die Durchdrin-
gung muss zusätzlich mit einer Schlauchschelle gesichert werden.
Dies ist die schnellste und damit wirtschaftlichste Ausführung.
Überlappungsverklebungen bei Aufbordungen und an Durchdrin-
gungen sind nach dem Prinzip der Überlappungsverklebung dicht
auszuführen. Bei anderen Durchmessern oder Geometrien kann
eine Durchdringung individuell ausgeführt werden. Siehe hierzu die
ergänzenden Datenblätter und Aufbauzeichnungen von Ampack
auf www.ampack.biz.
Beispiele Sockelausführung
Mauerwerksbau Holzbau 1 Radonsperre Sisalex® 871
2 Klebeband Ampacoll® XT,
60 mm
3 3 Putzanschlussband
Ampacoll® Fenax 40/60
2
2
3
1
1
Tipps Ziel

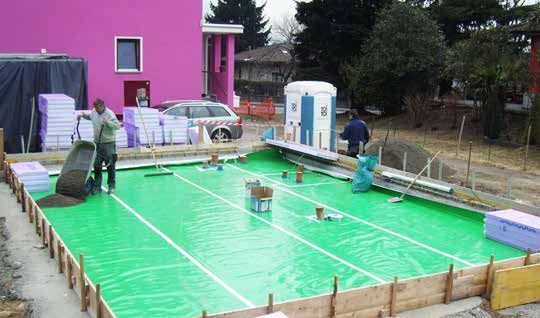

Die Bahn ist unmittelbar nach dem Einbau durch das Aufbringen > Gasdichte Hülle um die erdberührten Gebäudeteile
der weiteren Konstruktionsschichten (Betonplatte, Wärmedäm- > Keine Öffnungen in dieser Hülle (Kelleraußentreppe,
mung, Bodenaufbau) zu schützen. Beim Einbringen dieser Lagen ist Lichtschächte etc. in die Abdichtung einbinden)
zu beachten, dass die Bahn nicht gedehnt oder verschoben wird > Radonbahn immer über das tatsächliche spätere Terrain
und bei Anschlüssen keine Abrisse entstehen. Die Verlegung auf hochziehen
gefrorenem Untergrund ist unzulässig. Dadurch würden auch
die Verarbeitungstemperaturen der Klebebänder unterschritten.
Bei drückendem Wasser sind Zusatzmaßnahmen erforderlich.

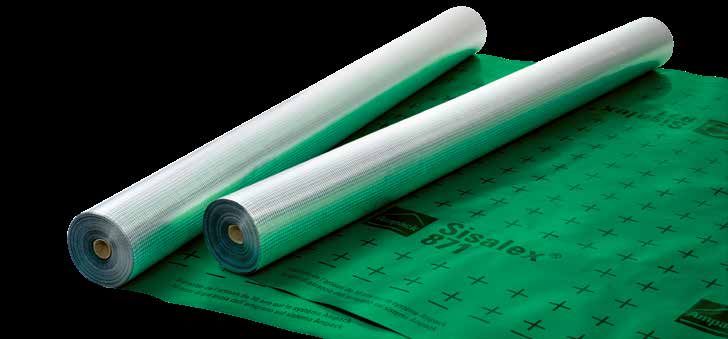

Sisalex® 871
& Zubehör
Vierlagige Radonsperre,
bestehend aus zwei Lagen
PE-Folie, einem eingelegten
Polyesterfasernetz und
einer Aluminiumschicht mit
0,008 mm Dicke
en
u ss en
a nn
i
> Schützt gegen Radon, Methan
Technische Daten
und Feuchtigkeit
> Wissenschaftlich geprüftes System aus sd-Wert > 1500 m
Bahn, Überlappung und Durchdringung
Gewicht 350 g / m2
> 2 m Breite für großflächige Verlegung
> Extrem stabil und reißfest Brandverhalten E
> Einfache Verlegung ohne Reißfestigkeit längs | quer 360 N / 5 cm | 375 N / 5 cm
spezielles Werkzeug
Widerstand
> Langzeiterprobt längs | quer > 280 N | > 280 N
gegen Weiterreißen
> Alkaliresistent
> Geprüfte und bewährte Klebetechnik Freibewitterungszeit 2 Wochen
*
Überlappungsbreite 15 cm
Einsatzbereich Methandurchlässigkeit 4,3 � 10 – 14 kg m / s
Überall dort, wo Schutz gegen Radon und Radon-Diffusionskoeffizient 1,4 � 10 – 13 m2 / s
Methan nötig ist. Die vierlagige Bahn, beste-
* Voraussetzung für die 20-jährige Garantie ist u.a. die Registrierung des Bauobjektes und der verwendeten Ampack-
hend aus zwei Lagen PE-Folie, einem einge- Produkte. Ferner sind unsere Produkte im System zu verwenden. Details finden Sie in unseren allgemeinen Garantie-
legten Polyesterfasernetz und einer 8-µm- Bestimmungen.
Aluminiumschicht, ist perfekt geeignet
für den Gebäudeschutz beim Neubau und Art.-Nr. Bezeichnung Rollenmaße Paletteninhalt
der Sanierung. 7640115531001 Sisalex® 871 2,0 m × 50 m = 100 m2 25 Rollen = 2500 m2
Ampacoll® Ampacoll® Ampacoll® Ampacoll® Ampacoll®
Radon 8 en Radon 15 en Radon 25 en Radon 70 en Radon 100 en
ss n ss n ss n ss n ss n
8 – 12 mm au nne 15 – 22 mm au nne 25 – 32 mm au nne 70 – 92 mm au nne 100 – 110 mm au nne
i i i i i
Ampacoll® BK 530
Butylkautschuk- Ampacoll® BK 535 Ampacoll® XT 60
Ampacoll® Ampacoll® band, 20 mm, Butylkautschukband Acrylklebeband
Radon 125 en Radon 150 en für die radondichte en für die radondichte en für die radondichte en
ss n ss n ss n ss n ss n
125 – 135 mm au nne 150 – 165 mm au nne Überlappung au nne Durchdringung au nne Überlappung au nne
i i i i i
Stand 5/2020. Änderungen und Druckfehler vorbehalten. Veröffentlichung, auch auszugsweise, nur mit schriftlicher Genehmigung der Ampack AG. Jeder Nach- bzw. Neudruck
ersetzt die Angaben dieses Dokuments. Bei den Fotos und Bildern handelt es sich um Prinzipdarstellungen, aus denen keine Gewähr auf Richtigkeit und Vollständigkeit abgeleitet
werden kann. Die Prüfung auf technische und fachliche Richtigkeit und Anwendbarkeit beim jeweiligen Objekt obliegt dem Planer und/oder dem Ausführenden.Die Experten der Gebäudehülle.
