WÄRMEBILD-
SICHERHEITS-SCANNER
AS-2018 AI
www.sino-german-high-tech.de
AS-2018 AI
WÄRMEBILD-SICHERHEITS-SCANNER
AS-2018 AI WÄRMEBILD-SICHERHEITS-SCANNER
Kein Durchlass für die Viren und mehr Sicherheit mit dem neuen AS-2018 AI-Wärmebild-Sicherheits-
Scanner von Sino German Hi-Tech Park Holding GmbH & Co. KG
Die bestehenden Sicherheitssysteme sind in Zeiten der COVID-19 Pandemie nicht mehr ausreichend
wirksam und erfordern ein höheres Maß an Sicherheit. Neben Kontrollen von Personen, die Räumlich-
keiten betreten und Sicherheits-Gates passieren, müssen moderne Sicherheitssysteme in der Lage sein,
sicher und effektiv den Gesundheitszustand von Personen zu messen und analysieren. Nur so lassen
sich potentielle Gefahren in Form von fieberhaften Krankheitssymptomen rechtzeitig aufdecken und die
Ausbreitungswahrscheinlichkeit von ansteckenden Krankheiten minimieren.
TECHNISCHE AUSSTATTUNG AS-2018 AI
Industrieller Steuerungshost:
Win7 64-Bit-Flaggschiff-Version, Core (TM) i3-4130 CPU3, 4 GB 40 GHz RAM, 30 GB HD, VGA, HDMI,
Audioeingang, Audioausgang, USB-Schnittstelle
MERCURY-Sicherheitsüberwachungsschalter5 Ports, Distanzschalter
Funkmaus
AOC-LCD-Monitor:
215LM0041 LCD-Monitor, 21,5 Zoll, Auflösung: 1920 x 1080 px, 60 Hz, VGA-Schnittstelle,
Bildschirmgröße: 476,64 x 268,11 mm
Produkthandbuch, Zertifikat, Garantiekarte
Ton- und Lichtalarm (einstellbar), Lüfter
200 W Wärmebild-KI-Binokularkamera
2 Sino German Hi Tech Park Holding GmbH | Forum 7 | D-69126 Heidelberg
AI-Wärmebildkamera

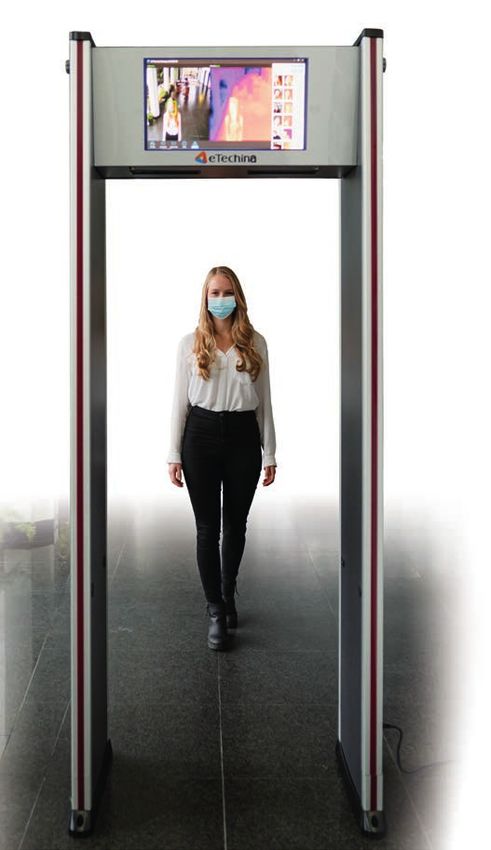

WIE FUNKTIONIERT DER
WÄRMEBILD-SICHERHEITS-
SCANNER?

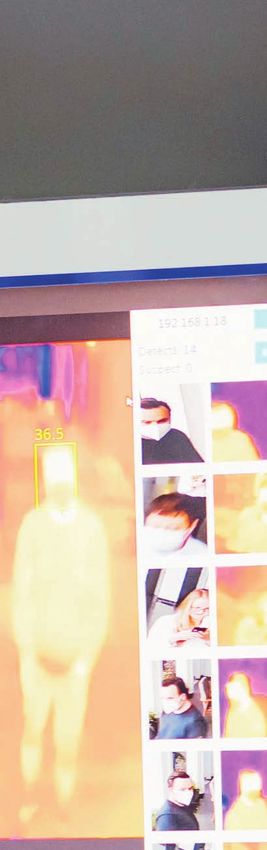

Fieber gilt als Indikator für COVID-19 oder einen grippa-
len Infekt und kann mittels des Sicherheits-Scanners
akkurat und schnell gemessen werden. Die Tempera-
tur wird beim Passieren des Sicherheits-Gates an nicht
bedeckten Körperstellen einer Person in Echtzeit

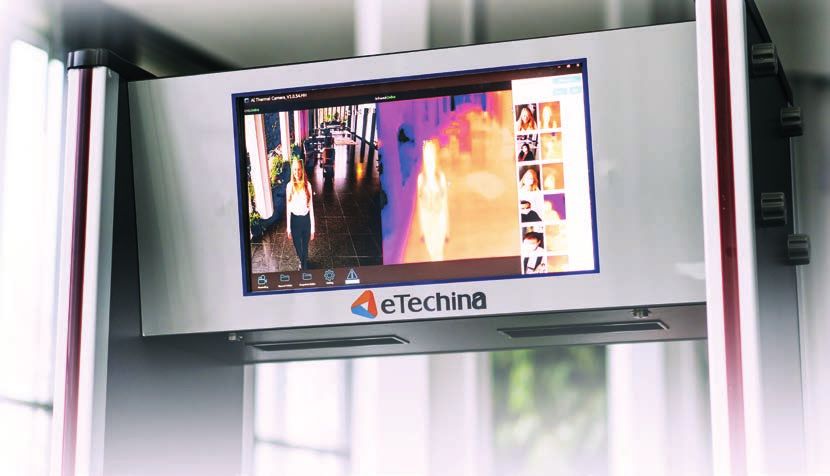

gemessen und als Wärmebild auf externen Monitoren
verfügbar gemacht.
Bei Überschreitung der erlaubten Temperaturschwelle
von 37,5°C (konfigurierbar) ertönt ein akustisches
Signal und sorgt somit für eine frühzeitige und präventi-
ve Erkennung einer potentiellen Gefahr. Zum Funktions-
umfang zählen auch der Personendurchlaufzähler und
der eingebaute Metalldetektor.

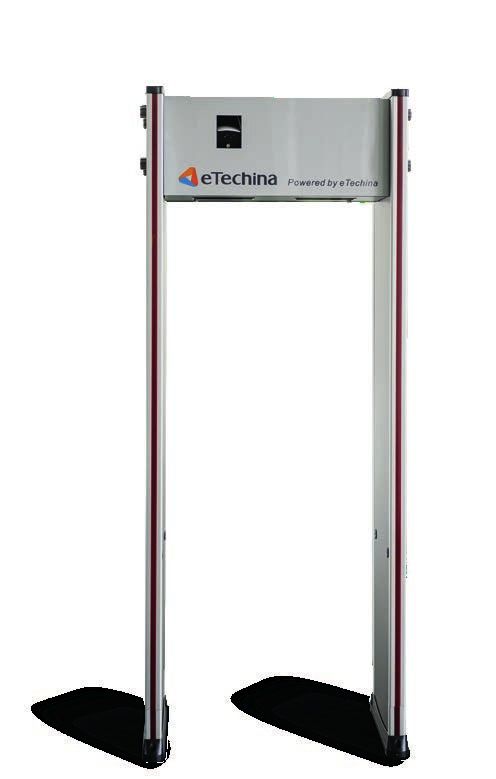

2390 mm
Dank der Speichermöglichkeit von Wärmebilddaten auf
einem integrierten Kleincomputer, können die Daten
2000 mm
für eine weitere Detailanalyse genauer unter die Lupe
genommen werden. Dies ermöglicht eine zusätzliche
Kontrollmöglichkeit für das Personal.
5 80
mm
910 mm
800 mm
www.sino-german-high-tech.de 3
AS-2018 AI
EINSATZBEREICHE
DIE LÖSUNG
FÜR HOCHFREQUENTIERTE EINGANGSBEREICHE
AS-2018 AI Wärmebild Sicherheits-Scanner - eine der erfolgreichsten und notwendigsten Lösungen
zur Stärkung der Sicherheitsmaßnahmen. Dank der sehr schnellen Erfassung der Körpertemperatur
(0,3 Sekunden pro Person) eignet sich der Sicherheits-Scanner besonders für den Einsatz in Bereichen
mit hoher Personenfluktuation wie Bahnstationen, Museen, Stadien, Einkaufszentren, Supermärkten,
Flughäfen, Banken, Hotels, Ausstellungen und anderen öffentlichen Plätzen.
Flughafen Stadion Messe / Ausstellung Bahnstation
4 Sino German Hi Tech Park Holding GmbH | Forum 7 | D-69126 Heidelberg
FUNKTIONEN DES KI-MODULS
• Deep-learning KI-Algorithmus
• gleichzeitige Erkennung von 20 - 30 Gesichtern
• Belichtung
• automatische Ergebnisbewertung
• Screening und Schnappschuss-Upload
• Upload von Gesichts-, Kopf- und Schulterpartie,
sowie Oberkörper-, Ganzkörper- und Originalbild als KI-Trainingsdaten möglich
HIGHLIGHTS
• KI-Modul zur Gesichtserkennung und Unterstützung der Temperaturmessung
• 7“ LCD Touch Display (mehrsprachig)
• Infrarot-Sensoren zur berührungslosen Körpertemperaturmessung
• 2 MP AI Wärmebild Kamera
• Visueller und akustischer Alarm bei Überschreitung von 37,5 °C
• Durchlaufzähler
• Integrierter Metalldetektor
• Energiesparsamer Betrieb: ≤ 25 W Energieverbrauch
• Zertifiziert nach: ISO9001 (Qualität) und nach ISO14000 (Umwelt)
Museum Bank Hotel Einkaufszentren
www.sino-german-high-tech.de 5
AS-2018 SERIE

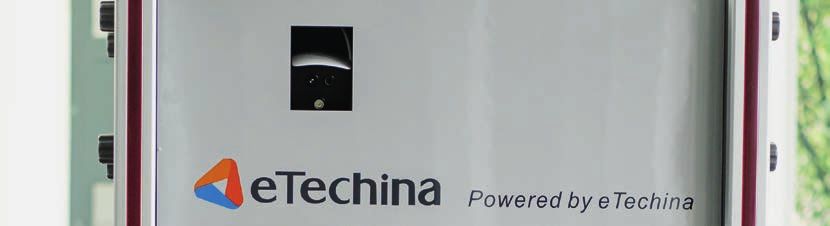

BINOKULARKAMERA
FUNKTION DER
AI-WÄRMEBILD-
KAMERA
Die binokulare und leistungs-
starke Wärmebildkamera der
Serie AS-2018 eignet sich
hervorragend für Messungen
der Umgebungstemperatur
und von Personen.
Der CMOS-Sensor liefert
30 Bilder pro Sekunde mit
einer Auflösung von 2 MP
(2688x1520 Pixel), was einer
hohen Bildqualität und Mess-
genauigkeit im Wärmebildka-
merasegment entspricht.
6 Sino German Hi Tech Park Holding GmbH | Forum 7 | D-69126 Heidelberg
WÄRMEBILD-KI-BINOKULARKAMERA
Betriebstemperatur -20°C – 55°C
Luftfeuchtigkeit bei Betrieb 0% - 90% rF (nicht kondensierend)
Schutzklasse IP65
Stromversorgung 12V DC
Energieverbrauch ≤5 W (ohne Heizung)
Produktmaße (BxHxT) 246 x 101 x 81 mm (mit Standfüßen)
Gewicht < 1 kg
WÄRMEBILDMODUL
Sensor-Typ Ungekühlter Siliziumoxid Fokusebenen Infrarot-Detektor
Brennweiten der Wärmebildlinsen 3 mm
Pixel (Anzahl der Detektorzellen) 256 x 192 px
Pitch (Detektorzellengröße) 12 μm
Temperaturmessbereich -15°C – 150°C (Hochverstärkungsmodus)
0°C – 550°C (Niedrigverstärkungsmodus)
NETD (Temperatursensibilität) ≤60 mK (bei 25°C, f=1.0)
Messenauigkeit ± 0,3°C (bei 35°C ~ 38°C)
± 0,6°C (bei 20°C ~ 35°C oder 35°C ~ 50°C)
Temperaturmessfunktion Punkt, Ganzkörper, Fläche und Vollbild
FOV (Sichtfeld) horizontal: 35°, vertikal: 27°
Polarität (unterstützte Pseudofarben) weiß, schwarz, rot, grün, blau, orange, Regenbogenfarben,
Fusion, sowie viele weitere Farben
OSD (On-Screen-Display) Anzeige der Temperaturdaten auf dem Bildschirm
MODUL FÜR SICHTBARES LICHT
Bildsensor 200 W CMOS mit 2,0 MP und
1/2,8“ Nachtsichtfunktion
Bildauflösung 2688 × 1520 px bei 30 fps
Minimale Beleuchtungsstärke bei f=1.2 0.005 lux (Farbe)
0.001 lux (Schwarz/Weiß)
WDR (wide dynamic range) ≥80 dB
Signal-Rausch-Verhältnis ≥46 dB (AGC OFF)
Brennweite 4 mm
Abstand der Infrarot-Bestrahlung ≤ 15 Meter
FOV (Sichtfeld) horizontal: 84°, vertikal: 45°
www.sino-german-high-tech.de 7AS-2018 SERIE
WEITERE EIGENSCHAFTEN
BERÜHRUNGSFREIE TEMPERATURMESSUNG
Testet die Gesichtstemperatur der durch den Wärmebild-Scanner laufenden Personen mit einer
Temperaturgenauigkeit von ± 0,3°C.
KONFIGURIERBARE TEMPERATURERKENNUNG
Schwellenwerteinstellungen können Individuell angepasst werden und bei Überschreitung reagiert
es mit akustischen- und Lichtsignalen.
GESICHTSERKENNUNG
Erfasst Gesichter der durch den Wärmebild-Scanner passierenden Personen mit einer Genauigkeit
von über 99%, und ermöglicht gleichzeitige Überprüfung der Temperaturmessung.
DATENSPEICHERUNG
Unabhängige Einstellung der Speicherpfade für Videoaufzeichnung und Fotoaufnahmen,
ermöglicht Abrufen von Daten auf einen Blick.
MODULARES KOMPONENTENDESIGN
Transport und Wartung ist bequem und schnell.
8 Sino German Hi Tech Park Holding GmbH | Forum 7 | D-69126 HeidelbergAUSGABEFORMATE
Bildformate JPG
Videoformate H.264+, H.265, H.265+, MJPEG Dual Coding, Triple Stream
KI-EIGENSCHAFTEN
Temperatur-Alarm Integrierte Audioanlage, die bei Überschreitung des
maximalen Messwertes ertönt
Kombinierter Alarm Verknüpfung von Audio- und visuellen Alarmen
Temperatur im Einsatzbereich 30 – 50°C
Genauigkeit der Temperaturmessung ± 0,3°C
Alarmgrenzwerte Hoher, niedriger und Flächen-Temperaturgrenzwert
Gesichtserfassung • Integrierter Deep-Learning-KI-Algorithmus
• gleichzeitige Erkennung von 20 bis 30 Gesichtern
• automatisches Fixieren des Gesichts zur Messung
• unterstützt Gesichtsverfolgung und -bewertung
• Multi-Frame-Erkennung
• automatische Ausgabe des besten Bildes
• Belichtung, Bewertung, Screening, Snapshot-Upload
• Gesichts-, Kopf-, Schulter-, Oberkörper-, Ganzkörper-,
Vollbilder, Originalbilder
NETZWERK
Netzwerkprotokolle IPv4/IPv6, HTTP, HTTPS, 802.1x,Qos, FTP, SMTP, UPnP,
SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP,
ICMP, DHCP, PPPoE, Bonjour
Schnittstellenprotokolle ONVIF (PROFILE S, PROFILE G), ISAPI, SDK, Ehome,
GB/T 28181
Netzwerkschnittstelle 1 x 10/100BaseT Ethernet, RJ45-Schnittstelle
Alarm-Schnittstelle auf Anfrage
Audio-Schnittstelle auf Anfrage
www.sino-german-high-tech.de 9AS-2018 SERIE / AS-2019 SERIE / AS-2020 SERIE

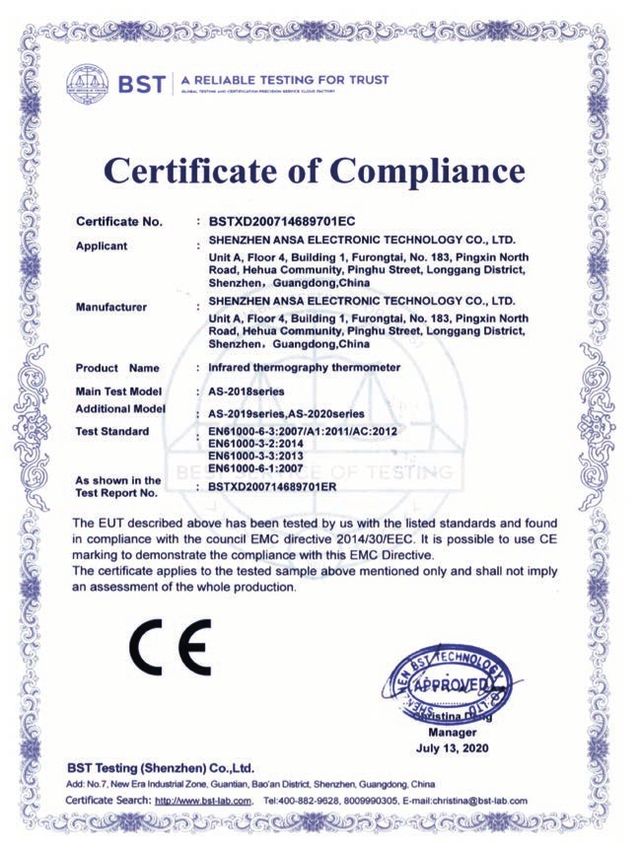

ZERTIFIKAT
10 Sino German Hi Tech Park Holding GmbH | Forum 7 | D-69126 HeidelbergGRÖSSE / GEWICHT
Wandverkleidung 60 x 2390 x 580 mm (BxHxT) 17 kg
Gehäuse 360 x 350 x 800 mm (BxHxT) 20 kg
Nettogewicht 54 kg
Größe der Kanäle 800 x 2000 x 500 mm (BxHxT)
2x Türpaneel-Verpackung 230 x 2435 x 630 mm (BxHxT) 36 kg
Gehäuse 400 x 450 x 865 mm (BxHxT) 21 kg
Bruttogewicht 57 kg
SYSTEMPARAMETER
Model AS-2018 AI
Stromversorgung 220 V
Energieverbrauch ≤ 25 W
Betriebstemperatur -20°C – 45°C
Luftfeuchtigkeit max. 99%, nicht kondensierend
Schutzklasse IP53
