Bedienungsanleitung Sun 2 Grid 2020

Sun 2 Grid 2020

                          Bedienungsanleitung

Lieber Kunde,
der Sun 2 Grid wurde komplett überarbeitet und steht nun in neuem Gewand
zur Verfügung. Als Highlights sind zu nennen:

  1. Farbiges Touch-Panel für einfachste Bedienung. Tippe einfach auf das
     Panel um Einstellungen vorzunehmen.
  2. Deutlich kleiner, als das Vorgänger Modell.
  3. Der Anschluss ist deutlich einfacher und das Gerät muss hierfür nicht
     mehr geöffnet werden.

Wir wünschen Dir viel Freude und Erfolg mit dem Sun 2 Grid 2020. Für
Fragen stehen wir selbstverständlich zur Verfügung.

Dein SolarElectrix Team

                                    1

Inhalt
                                                                                              Seite
1.   Bedienelemente und Anschlüsse........................................                    3
2.   Anschluss............................................................................    4
3.   Anzeigen und Einstellungen................................................               5
4.   Sonstiges.............................................................................   7
5.   Hilfe und Kontakt.................................................................       7

                                                     2

Bedienelemente und Anschlüsse

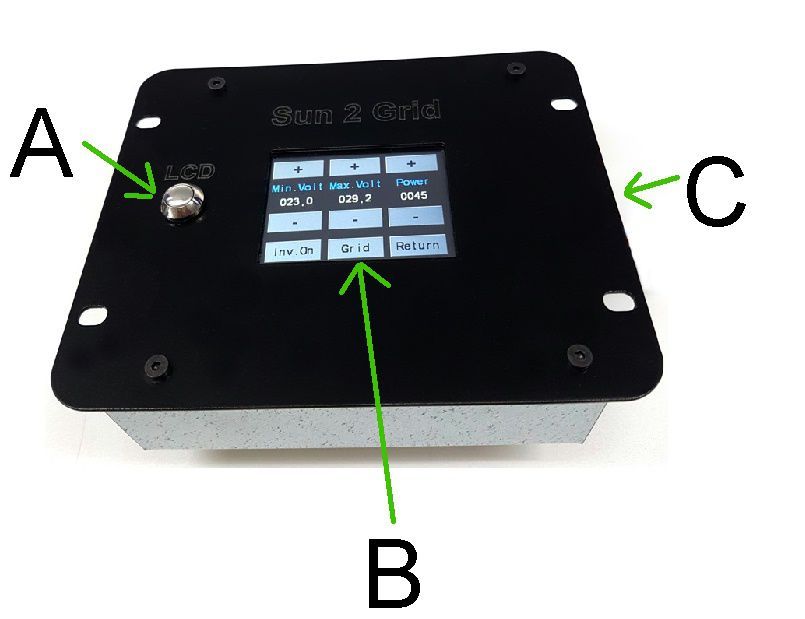

A: Taster zum Aufwecken des Displays. Das Display schaltet nach ein paar
   Minuten aus, um Energie zu sparen. Hiermit wird es wieder aktiviert.
B: Display mit Touch Funktion.
C. Anschlussklemme (steckbar).

Anschlussklemme:

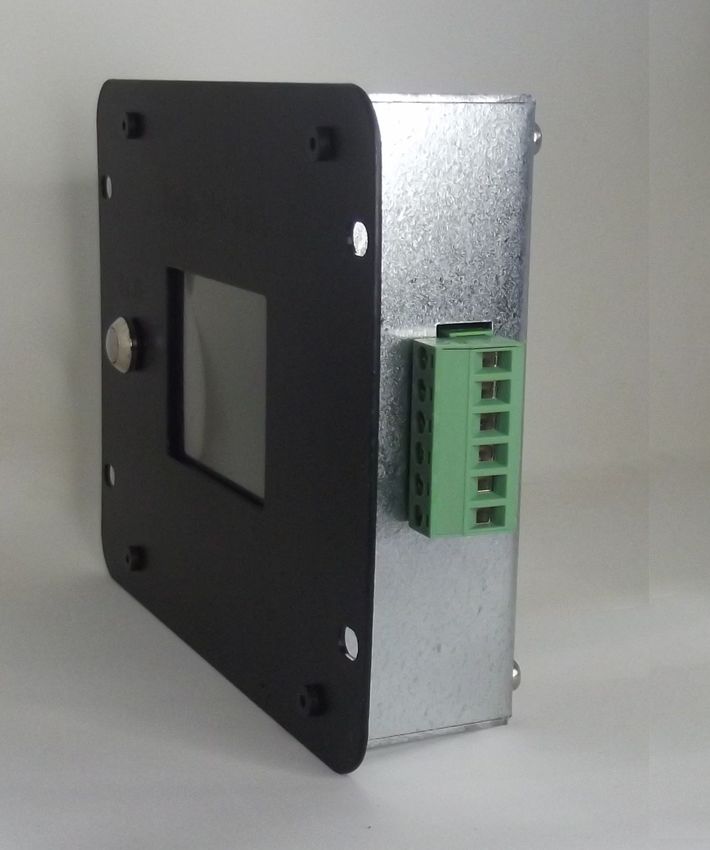

Um das Gerät zu verdrahten, kannst Du die Klemme abziehen. Das
erleichtert die Arbeit.

                                     3

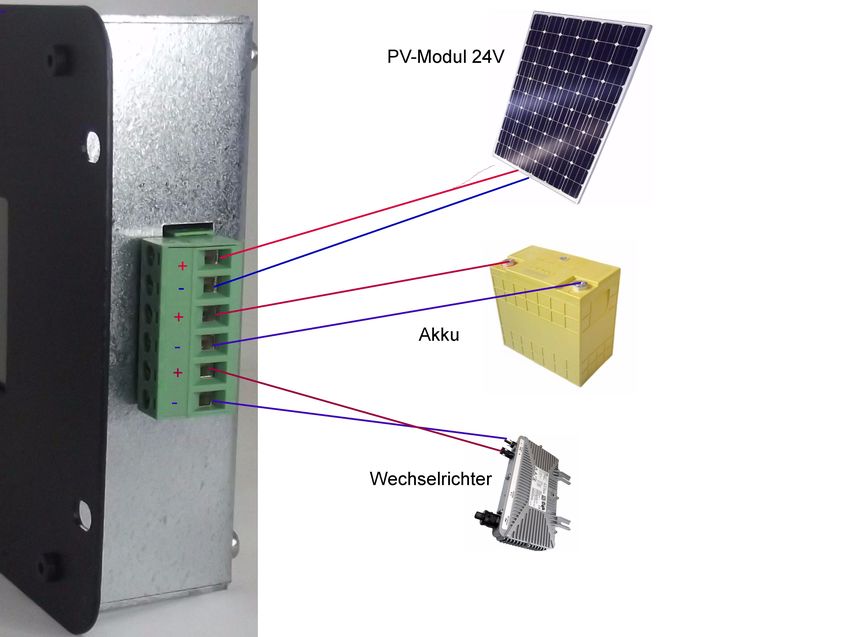

Anschlussreihenfolge:

                        4

Anzeigen und Einstellungen:

Sobald der Sun 2 Grid Spannung bekommt, entweder vom Panel, oder vom
Akku, sieht die Info-Anzeige so oder ähnlich aus:

Bat. :      Aktuelle Akku-Spannung
Panel :     Aktuelle Panel-Spannung
Charge :    Momentane Leistung vom Panel
Inv. :      Momentan an den Wechselrichter gelieferte Leistung

Bitte beachte, dass die hier angezeigten Werte nie 100 % genau sind.
Spannungsabfälle an Klemmen und Leitungen kann der Sun2Grid leider nicht
erfassen. Die Inverter-Leistung (Wechselrichter-Leistung) ist die, die an den
Inverter abgegeben wird. Durch den Wirkungsgrad des verwendeten
Inverters ist dessen Ausgangsleistung also abweichend.

Bitte beachte, dass ein Netz - Wechselrichter ständig seine Leistung
verschiebt, um den MPP Punkt vom Panel zu finden. Daher sind kleinere
Leistungsänderungen von ca. 10 % normal und nicht zu ändern.

                                      5

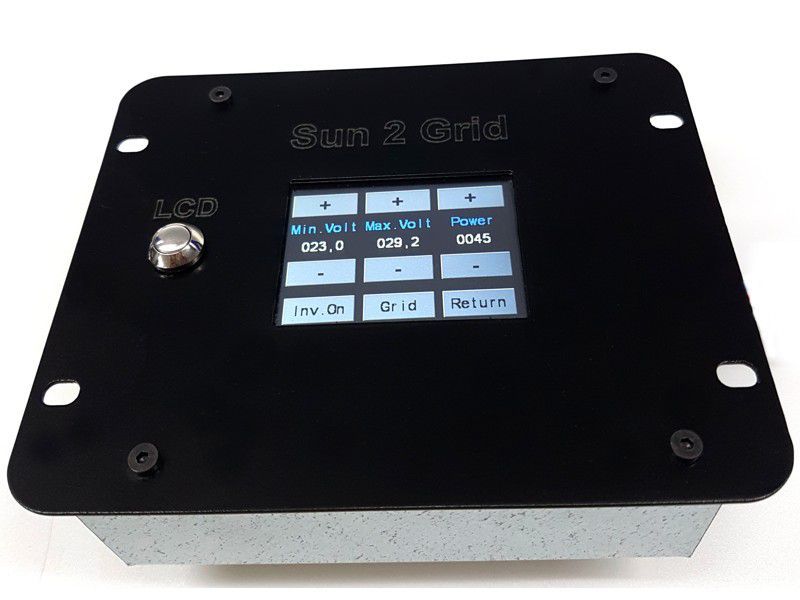

Zum Einstellen, bzw. überprüfen der momentanen Vorgabewerte, tippe
einfach mit dem Finger auf :

Daraufhin gelangst Du in das (Einstell-)Menue.

Min.Volt : Minimale Akkuspannung. Wird diese erreicht, wird nicht weiter
           entladen. (Note1)
Max.Volt : Maximale Akkuspannung. Wird diese erreicht, wird nicht weiter
           aufgeladen. (Note1)
Power :    Die an den Inverter gehende Leistung. (nur bei Grid Betrieb)
Inv.On :   Wechselrichter (Inverter) ein, oder aus schalten
Grid :     Umschaltung von Grid-Mode, auf Off-Grid-Mode (Inselbetrieb)
Return :   Hiermit gelangst Du wieder auf die Info-Anzeige.

Zum Verändern der eingestellten Werte, tippe infach auf die Symbole + / -.
Der neue Wert ist sofort gespeichert. Du musst nichts weiter tun.

                                      6

Note 1:    Entnehme die erforderlichen Werte bitte dem Datenblatt deines
Akkus. Tipp: Beim max.-Wert etwas darunter und beim min.-Wert etwas
darüber bleiben. Das erhöht die Lebensdauer :-)

Sonstiges:

Grid-mode: Als On Grid wird eine PV-Anlage, bzw. ein Wechselrichter
(Inverter) bezeichnet, der in das allgemeine Stromnetz einspeisen kann.
Diese Geräte weisen sehr spezielle Eigenschaften auf und sind daher auch
deutlich teurer als Off-Grid Geräte.

Off-Grid Mode: Das ist praktisch eine eigene, private Stromversorgung. Auch
Inselnetz genannt. Wenn dieser Punkt aktiviert ist, dann kannst Du einen
Inselwechselrichter anklemmen und Leistungen von bis zu 250 Watt
entnehmen. Dann kann das Teil z.B. im Wohnmobil, Wochenendhaus oder
Boot genutzt werden.

Hilfe und Kontakt:

Bei Rückfragen zur Installation sind wir gerne für Dich da. Schicke uns
einfach eine Mail an info@solarelectrix.de

Ansonsten wünschen wir Dir viel Spaß beim Energie erzeugen.

Technische Daten:
Eingangsspannungsbereich               12 - 40 Volt
Batteriespannungsbereich               12 - 40 Volt
Max. Ladestrom: 10 Ampere              10 Ampere
Max. Entladestrom im Grid Modus        5 Ampere
Max. Endladestrom im Off-Grid Mode     10 Ampere
Temperaturbereich                      - 10 Grad C bis 80 Grad C.
Empfohlene Wechselrichter              AE Conversion INV250-45, INV315-50

                                      7
