    Serie DHS                                                                                                                                                           Schützt die Druckluftqualität
         Elektronische Druckhaltesysteme
          Die Komponenten der Druckluftaufbereitung eines Druckluftsystems sind für die bei Lastbetrieb im Druckluft-
          netz herrschenden Durchfluss-Geschwindigkeiten ausgelegt. Ist das Netz nach Schwachlast- oder Ruhezeiten
          drucklos, fehlt der Widerstand des Netzdrucks beim erneuten Anfahren der Kompressoren. Damit besteht die
          Gefahr, dass Druckluft mit zu hoher Geschwindigkeit Filter und Trockner „überfährt“. Die von KAESER neu
          entwickelten Druckhaltesysteme der Serie DHS verhindern das zuverlässig.

          Druckhaltesysteme sind wichtig                                                       Neu entwickelte Steuereinheit
          Überall dort, wo es auf durchgängiges, zuverlässiges                                 Das Herzstück jedes DHS-Druckhaltesystems ist die
          Einhalten hoher Druckluftqualität ankommt, sind                                      elektronische Steuereinheit. Sie wurde von Grund
          Druckhaltesysteme unverzichtbare Helfer. Schließlich                                 auf neu konzipiert und sowohl elektronisch als auch
          sorgen sie dafür, dass nach Betriebspausen wieder                                    pneumatisch auf ihre anspruchsvollen Aufgaben hin
          anfahrende Kompressoren so schnell wie möglich                                       optimiert. Drucksensor, Display und der auf Pulswei-
          gegen den definierten Netzdruck arbeiten. Das heißt,                                 tenmodulation basierende Steueralgorithmus sind
          dank sofort richtiger Durchflussgeschwindigkeiten ist                                auf die Kommunikation mit maschinenübergreifenden
          von Anfang an optimales Funktionieren der Aufberei-                                  Steuerungen ausgerichtet. Der im DHS integrierte
          tungskomponenten sichergestellt.                                                     Druckmessfühler führt zudem zu einer einzigartigen
                                                                                               Integration des gesamten Druckluftsystems.
          Zwei Funktionsweisen
                                                                                               DHS „spricht“ Ihre Sprache
          Je nach Priorität und Konfiguration der Druckluftsta-
          tion kann der Betreiber bei den elektronischen Druck-                                Einfache, sichere Bedienung war ein vorrangiges
          haltesystemen DHS zwei Funktionsweisen auswäh-                                       Entwicklungsziel. So lässt sich jedes DHS über das
          len: Betriebsart I sorgt für sichere Druckluftqualität                               25 Sprachen „beherrschende“ Display intuitiv an alle
          bei Stationen mit mehreren Aufbereitungssträngen,                                    Einsatzfälle anpassen. Klares Erkennen des Be-
          während Betriebsart II die sichere Versorgung mit                                    triebszustands und einfaches Sichern der Betriebs-
          Druckluft nach dem Wiederanfahren von Systemen                                       parameter sind weitere wichtige Merkmale.
          mit einem Aufbereitungsstrang ermöglicht.

            Drucklufterzeugung           Strömungsgeschwindigkeit
            und Druckluft-
            aufbereitung
                                                                                      Ohne Druckhaltesystem wird die Druckluftaufbereitung „überfahren”.
                                                                                      Weil dabei sehr hohe Strömungsgeschwindigkeiten auftreten,
                                                                                      können Trockner und Filtersysteme nicht reagieren und beschädigt werden.

                                                              o hn
                                                                     eD
                                                                          ruc
                                                                             k ha
                                                                                    ltes
                                                                                           yste
                                                                                               m

                                               ◂ Druckhaltesystem
                                                                                              mit Druckhaltesystem                                                      Abb.: DHS 25 G inkl. Tecalan-Druckleitung

                                                                                                                                                                 Zeit

2                                                                                                                                                                                                                   3
Druckhaltesysteme Serie DHS - www.kaeser.com
www.kaeser.com

                     Serie DHS
                     Doppelte Betriebssicherheit

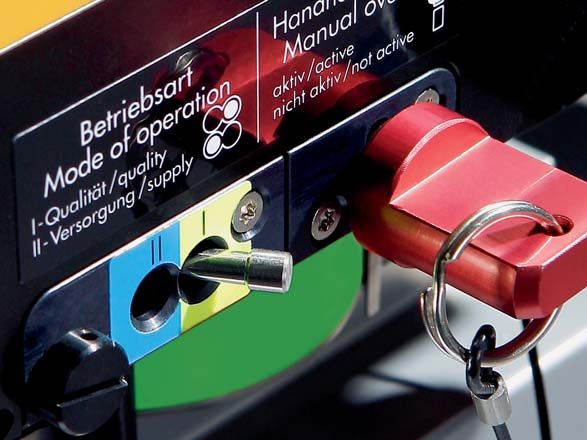

                     Sicherheit auf einen Blick                               Deutlich und sicher

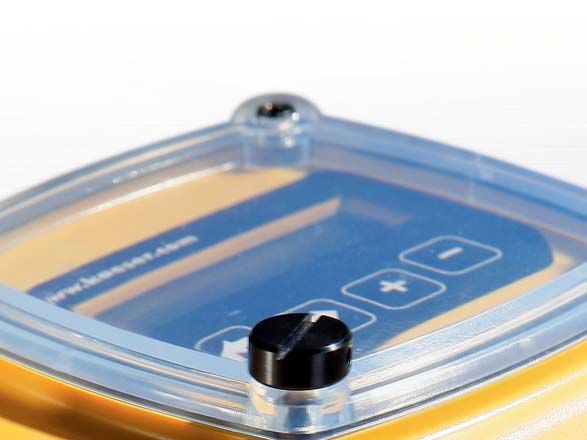

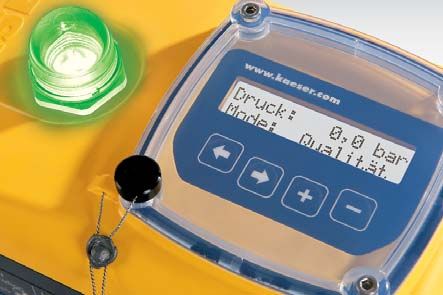

                     Neben dem intuitiv zu nutzenden Bedienpanel mit          Weiterer Sicherheit dient die mechanische, zweifarbige

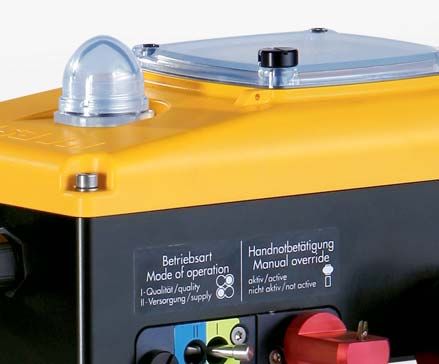

                     Display (25 programmierte Sprachen) ist die Weitsicht-   Betriebsanzeige. Der Betriebsarten-Wahlschalter
                     Leuchtdiode (LED) auch aus großer Entfernung und         (siehe S. 6) ist klar gekennzeichnet, ist per Verschrau-
                     ungünstigem Winkel zu sehen: Grün = „offen“, rot =       bung arretiert und kann mit einer Plombe gegen unbe-
                     „geschlossen“, Blinken = „Handlungsbedarf“.              absichtigtes Verstellen zusätzlich gesichert werden.

                                                                                 Stellwinkel

                                                                                                                            Zeit

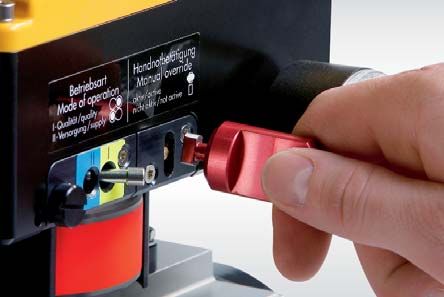

                     Handnotbetätigung möglich                                Pulsweitenmodulation
                     Bei Stromausfall oder vergleichbaren Umständen ist       Der von KAESER KOMPRESSOREN selbst entwi-
                     sofortiges manuelles Öffnen von Kugelventil bzw. Ab-     ckelte, auf Pulsweitenmodulation basierende Regel-
                     sperrklappe für freien Durchfluss möglich. Das sichert   Algorithmus verhindert mit schrittweisem Öffnen und
                     zusätzlich die Druckluft-Versorgungssicherheit.          Schließen Schwingungen im Druckluftnetz.

4                                                                                                                                        5
Druckhaltesysteme Serie DHS - www.kaeser.com
www.kaeser.com

    Ausstattung                                                                                                                                                                                                                                      Technische Daten
    Druckhaltesystem                                                Weitsicht-LED, mechanische Anzeige,                             Schließzeit. Handbetätigung mit                                                                                  Elektronische Druckhaltesysteme
                                                                    Recheneinheit, Display (25 Sprachen),                           Schlüssel zum Öffnen bei Stromausfall
    Elektronisch gesteuertes Druckhalte-
                                                                    Passwortschutz, Betriebsartenwahl-                              oder Störung.                                                                                                      Typ              Anschlussweite                passend für Druckbereich           elektr.       sichere Funktionsweise            Abmessungen             Gewicht
    system mit Pulsweitenmodulation.                                                                                                                                                                                                                                                                                                   Druckmess-                                          BxTxH
                                                                    schalter, Manometer für internen
    Schrittweises Öffnen und Schließen
                                                                    Steuerdruck. Steuereinheit um 90°
                                                                                                                                    Schnittstellen                                                                                                                                                                                      umformer    Druckluftauf-   Druckluftver-
                                                                                                                                                                                                                                                                                             0,5-10 bar      0,5-16 bar   bis 63 bar                                                         mm                     kg
    des Druckluftnetzes verhindert zu                                                                                                                                                                                                                                                                                                                bereitung        sorgung
                                                                    drehbar. Endlagenüberwachung.                                   Potentialfreie Eingänge für „externe
    hohe Strömgeschwindigkeiten der
                                                                    Softwareupdate mit microSD-Karte.                               Abschaltung“ z. B. Störung Trockner.
    Druckluft in Trocknern und Filtern.                                                                                                                                                                                                                Ausführungen mit Kugelhahn
                                                                    Tastatur und Betriebsartenwahlschalter                          Potentialfreie Ausgänge für „Sammel-
    Einbaufertiges Gesamtsystem.
                                                                    mit Plomben vor unbefugtem Zugriff                              störung“, „Auf“, „Zu“ und „Druck-                                                                                  DHS 15 G              G 1 /2               –              □              □                                      ●              226 x 173 x 284            4,5
    Zwei Betriebsarten                                              geschützt. Multi-Spannung:                                      überwachung“. Netzdruck-Signal
                                                                                                                                                                                                                                                       DHS 20 G              G 3 /4               –              □              □                                      ●              316 x 173 x 293            5,6
                                                                    90-260 V AC, 47-63 Hz, 24 V DC.                                 4-20 mA für Kompressor-Steuerung
    1 – „Sichere Druckluftversorgung“:
                                                                                                                                    oder maschinenübergreifende Steue-                                                                                 DHS 25 G              G1                   –              □              □                                      ●              226 x 173 x 327            5,9
    pulsweitenmoduliertes Öffnen/Schlie-                            Schwenkantrieb
                                                                                                                                    rungssysteme. Anschluss für Fernbe-
    ßen von Kugelventil/Absperrklappe.                                                                                                                                                                                                                 DHS 32 G             G 1 1 /4              –              □              □                                      ●              226 x 173 x 338            7,7
                                                                    Federbelasteter pneumatischer                                   dienung vorbereitet. Verbindung zum
    2 – „Sichere Druckluftqualität“, für
                                                                    Schwenkantrieb. Bewegung des Ku-                                Druckluftnetz mit Tecalan-Leitung                                                                                  DHS 40 G             G 1 1 /2              –              □              □                                      ●              226 x 173 x 371            8,8
    redundante Druckluft-Netze: sperrt
                                                                    gelventils oder der Absperrklappe mit                           (bis 16 bar im Lieferumfang).
    zusätzlich z. B. bei Störungen an                                                                                                                                                                                                                  DHS 50 G              G2                   –              □              □                                      ●              258 x 173 x 386           10,9
                                                                    internem Steuerdruck. Silikonfreie Fet-
    Trockner oder Filter den betroffenen
                                                                    te für Kugelventil und Absperrklappe.
                                                                                                                                    Nachrüst-Sätze
                                                                                                                                                                                                                                                       DHS 65 G             G 2 /2
                                                                                                                                                                                                                                                                                 1
                                                                                                                                                                                                                                                                                                  –              □              □                                      ●              299 x 173 x 437           17,3
    Strang ab (ab Werk eingestellt).
                                                                                                                                    Zum Umbau bestehender KAESER
                                                                    Bedienung                                                                                                                                                                          DHS 80 G              G3                   –              □              □                                      ●              349 x 173 x 507           23,7
    Elektr. Steuereinheit                                                                                                           Druckhaltesysteme vorgesehen. Kit
                                                                    Tastatureingabe von Passwort und Be-                            bestehend aus Steuereinheit und
    Integrierter elektronischer Druckauf-                                                                                                                                                                                                              Ausführungen mit Zwischenbauklappe
                                                                    triebsparametern z. B. Öffnungsdruck,                           Montageteilen.
    nehmer, Druckminderer 0-16 bar,
                                                                    Hysterese, prozentuale Öffnungs-/
                                                                                                                                                                                                                                                       DHS 40               DN 40                 –              □               –                                     ●              226 x 173 x 441            8,2

                                                                                                                                                                                                                                                       DHS 50               DN 50                 –              □               –                                     ●              226 x 173 x 427            9,1

    Flexibel einsetzbar                                                                                                                                                                                                                                DHS 65               DN 65                 –              □               –                                     ●              258 x 173 x 459           10,6

                                                                                                                                                                                                                                                       DHS 80               DN 80                 –              □               –                                     ●              258 x 173 x 489           12,1
      Sichere Netzanfahrhilfe    (z.B. bei Einzelanlagen, die regelmäßig abgeschaltet werden)        Sichere Druckluftversorgung mit Netzanfahrhilfe                                                                                                   DHS 100             DN 100                 –              □               –                                     ●              299 x 173 x 545           16,2
                                    Drucksignal                                                                                     Drucksignal
                                                                                                                                                                                                                                                       DHS 125             DN 125                 –              □               –                                     ●              349 x 173 x 627           23,2
                                                                             Elektronisches                                                                                                                                       Elektronisches
                                                                             Druckhaltesystem                                                                                                                                     Druckhaltesystem     DHS 150             DN 150                 –              □               –                                     ●              397 x 183 x 649           28,4
                                                                             DHS                                                                                                                                                  DHS

                                                                                                                                                                                                                                                       DHS 200             DN 200                 –              □               –                                     ●              473 x 193 x 737           38,6
                                                                           Druckluft-Netz                                                                                                                                       Druckluft-Netz

                                                                                                                                                                                                                                                       DHS 250             DN 250                 □         auf Anfrage          –                                     ●              560 x 203 x 852           63,4

                                                                                                                                                                                                                                                       DHS 300             DN 300                 □         auf Anfrage          –                                     ●             601 x 218 x 1100           88,0

      Kompressor    DL-Behälter          Kältetrockner   Filtration mit     Aquamat                  Kompressoren      Kältetrockner Filtration    DL-Behälter                                                                   Aquamat               DHS 350             DN 350                 □         auf Anfrage          –                                     ●             698 x 216 x 1175           158,5
                    mit ECO-DRAIN        mit ECO-DRAIN   ECO-DRAIN          Kondensat-                                 mit ECO-DRAIN mit ECO-DRAIN mit ECO-DRAIN                                                                 Kondensat-
                                                                            aufbereitung                                                                                                                                         aufbereitung
                                                                                                                                                                                                                                                       DHS 400             DN 400                 □         auf Anfrage          –                                     ●             738 x 265 x 1331           259,5

      Sichere Druckluftqualität mit Netzanfahrhilfe                                                                                                                              SIGMA AIR MANAGER 8/4

                                                                                                                                                                                                                                                     Elektrischer Anschluss 90-260 V AC / 47-63 Hz oder 24 V DC; Schutzart IP 65
                           Profibus DP                                                                                                                                                                       Drucksignal                             □ bitte bei Bestellung den max. Betriebsüberdruck angeben;                  serienmäßig;
                                                                                                                                                F1   F2   F3   F4       F5       F6

                                                                                                                                        1   2   3    4     5        6        7        8

                                                                                                                                                                                                                                                     ● bauseits einstellbar;                                                    – nicht vorgesehen
                                                                                                                                                                                                                                    Druckmess-
                                                                                                                                                                                                                                    umformer
                                                                                                           Signal Störung                                                                    Elektronisches                                          Nachrüst-Kits für ältere KAESER-Druckhaltesysteme auf Anfrage.
                                                                                                                                                                                             Druckhaltesystem
                                                                                                                                                                                             DHS

                                                                                                                                                                                                                           DL-Behälter
                                                                                                                                                                                                                                                     Federgesteuerte Überstromventile
                                                                                                                                                                                                         Druckluft-Netz

                                                                                                           Signal Störung
                                                                                                                                                                                                                                                       Anschlussweite                  Druckeinstell-                max. Betriebs-             max. Betriebs-             Abmessungen                    Gewicht
                                                                                                                                                                                                                                                                                          bereich                     überdruck                  temperatur                  BxTxH

                                                                                                                                                                                                                                                                                            bar                           bar                        °C                          mm                         kg

                                                                                                                                                                                                                                                       G /2
                                                                                                                                                                                                                                                          1
                                                                                                                                                                                                                                                                                           4-10                           16                         80                      65 x 90 x 185                  1

                                                                                                                                                                                                                                                       G 3 /4                              4-10                           16                         80                      75 x 90 x 185                  1,1
     Kompressoren        Zyklonabscheider                                    Kugelhahn          Kältetrockner       Filtration      Elektronisches                                                                                 Aquamat
                         mit ECO-DRAIN                                                          mit ECO-DRAIN       mit ECO-DRAIN   Druckhaltesystem                                                                               Kondensat-
                                                                                                                                    DHS                                                                                            aufbereitung        G1                                  4-10                           16                         80                      90 x 90 x 185                  1,5

6                                                                                                                                                                                                                                                                                                                                                                                                                          7
