Energieversorgung von Geba uden Quo vadis?
Energieversorgung
    von Gebäuden
       Quo vadis?
           Christian Heschl
Energieversorgung von Geba uden Quo vadis?
RAHMENBEDINGUNGEN

                     Globalisierung

   EU Klima-                           Megatrend
und Energieziele                      Digitalisierung

                     Zukünftige
                      Energie-
                     versorgung

Wirtschaftlichkeit                      Sanierung

                     Urbanisierung
Energieversorgung von Geba uden Quo vadis?
Entwicklung Heizenergiebedarf

                                                                                Abbildung modifiziert nach Erhorn H. and Erhorn-Kluttig H. (2012):
                                                                              The Path towards 2020: Nearly Zero-Energy Buildings. REHVA Journal
                               300   WSVO
                                     1977                                 Mindestanforderungen
Energy consumption [kWh/m²a]

                               250                       WSVO             (nationale Richtlinien)
                                                         1984

                               200
                                        Solarhäuser
                                                                                 WSVO
                                                                                 1995
                               150                        Baupraxis
                                                                                                     EnEV
                                                                                                   2002/2007
                               100                    Niedrigenergiehäuser                                                EnEV
                                                                                                                          2009            EnEV
                                                                                                                                          2014
                                50                                    Passivhäuser
                                        Forschung                                      Null-Heizenergiehäuser                                    nZEB
                                0
                                                                                                      Plus-Energiehaus

                               -50
                                 1980       1985          1990            1995         2000          2005          2010           2015        2020
Energieversorgung von Geba uden Quo vadis?

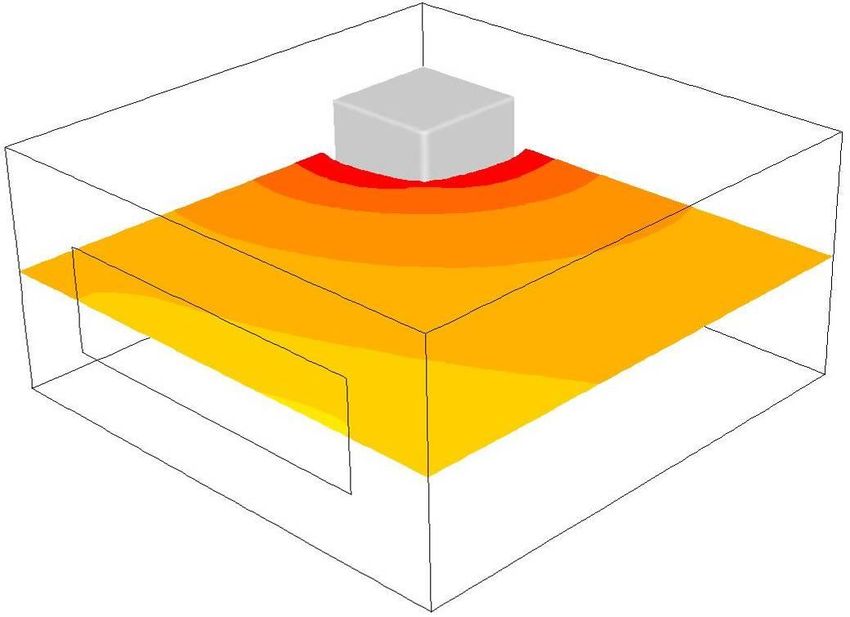

Anforderung an die Regelungstechnik

     Baustandard 60er/70er               Baustandard 2010
           U=1W/m²K                         U=0,2W/m²K

TR=20°C                        TR=20°C

TO≈16°C                      TO≈19,2°C

                       TA= -10°C                            TA= -10°C

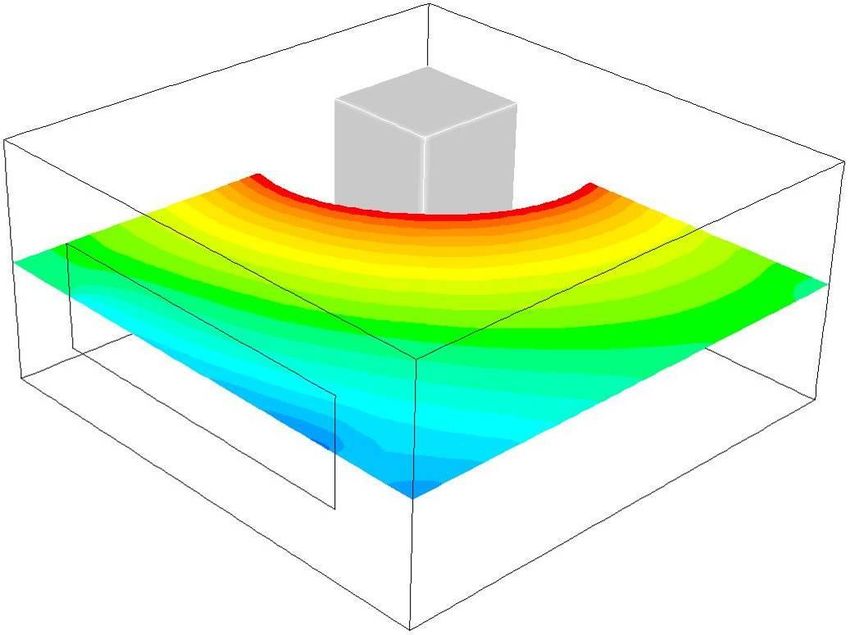

Energieversorgung von Geba uden Quo vadis?
Anforderung an die Regelungstechnik

Baustandard 60er/70er                      Baustandard 2010
                    TKO=50°C                                      TKO=50°C

    UAW=1,0 W/m²K                              UAW=0,2 W/m²K
    UAF=2,5 W/m²K                              UAF=0,7 W/m²K

      16°C   20°C    25°C      30°C     35°C    40°C   45°C
                                                           TStrahlung
                            TAU=-10°C

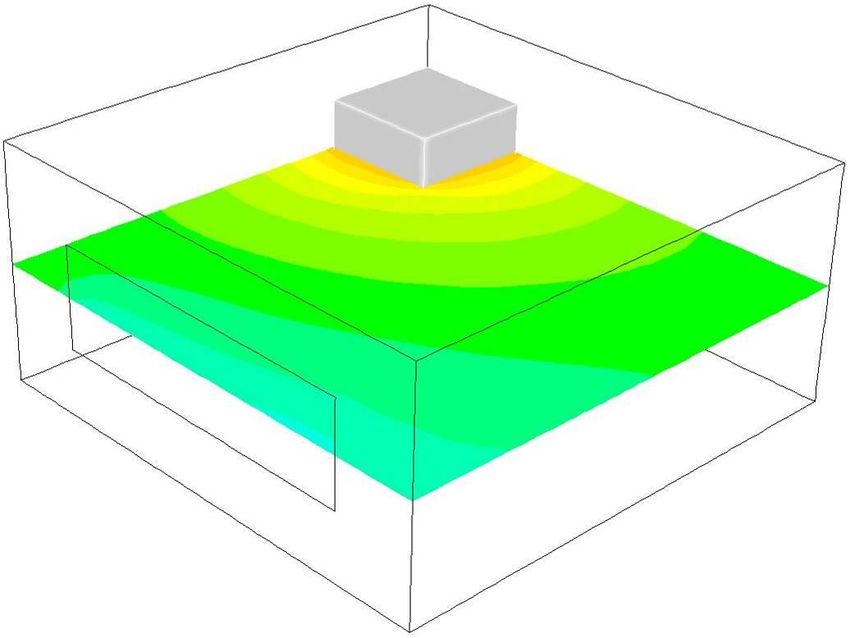

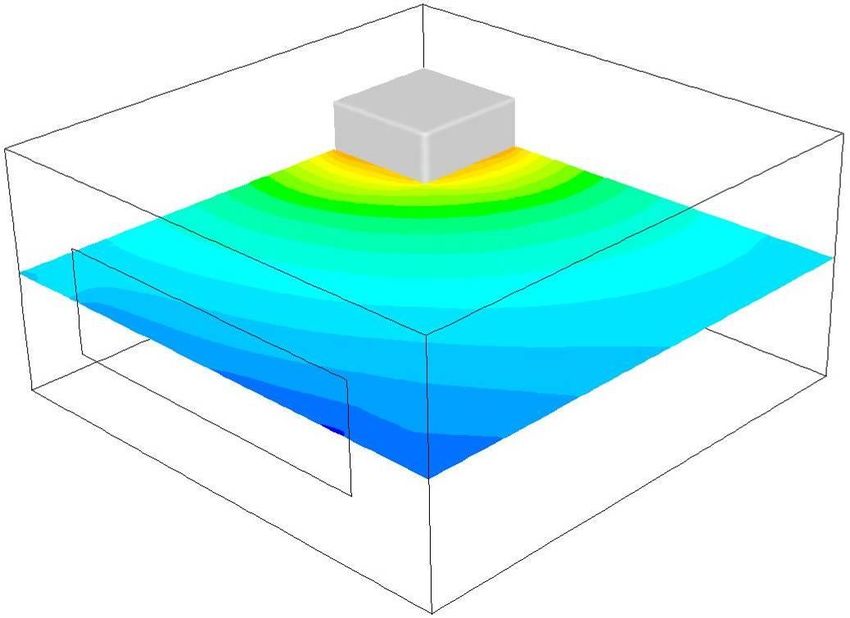

Energieversorgung von Geba uden Quo vadis?
Anforderung an die Regelungstechnik

Baustandard 60er/70er                         Baustandard 2010
                    TKO=50°C                                      TKO=30°C

    UAW=1,0 W/m²K                               UAW=0,2 W/m²K
    UAF=2,5 W/m²K                               UAF=0,7 W/m²K

      16°C          20°C               25°C            30°C
                                                           TStrahlung
                           TAU=-10°C
Energieversorgung von Geba uden Quo vadis?
Entwicklung Energieverteilung

                   80er

STROM:
 15%

WWB:
 10%

HEIZUNG:  75%
Energieversorgung von Geba uden Quo vadis?
Entwicklung Energieverteilung

         Niedrigstenergiehaus

STROM:  40%

WARMWASSER:  30%

HEIZUNG:  30%
Energieversorgung von Geba uden Quo vadis?
Optimierungspotenzial von Einzeltechnologien

    Standard Integration                   Standard Prozess

                       Heating circuit             Condenser

                                     DHW
           Heat pump
External
   air                                      Expension
                                              valve

                        DHW tank                        Compressor

                            Cold water
                                                   Evaporator
Energieversorgung von Geba uden Quo vadis?
Optimierungspotenzial von Einzeltechnologien

         Standard Integration                                           Verbesserter Kreisprozess

                                                                                     Condenser
                               Heating circuit
                                                DHW                           Expension
                 Heat pump                                                    valve
    External
       air
                                                                               Flash-tank

                                DHW tank                                                    Compressor
                                                                              Expension
                                                                              valve
                                     Cold water
                                                                                    Evaporator

Quelle: Hengel F., Heinz A., Rieberer R. (2013). THEORETISCHE ANALYSE   Verbesserungspotenzial SPF:
ZUR     EFFIZIENZSTEIGERUNG       DURCH      DREHZAHLREGELUNG    UND
ECONOMIZER-SCHALTUNG BEI EINER LUFT/WASSER-WÄRMEPUMPE. DKV                 45 kWh/m2 a: 7%
Tagung 2013, Hannover
                                                                         100 kWh/m2 a: 13%
Realisierung weiterer Energieeinsparpotenziale

                   Energy
                 Generation

                                      1. Single Solutions
                                      2. System Solution
                                      3. Energy Generation

                                    Energy Demand
Potenziale solarthermischer Systemlösungen

           Standard Integration             Integration Solarthermie

                                                                                Solar
                       Heating circuit                 Heating circuit          collector
                                     DHW                             DHW
           Heat pump                       Heat pump
External
   air

                        DHW tank                        DHW tank

                            Cold water                             Cold water

              HWB: 15 kWh/m²a               SPF-Verbesserung: ca. 33%
               Speicher: 0,3m³                    Speicher: 1,2m³
                                                    SKF: 20 m²
Potenziale solarthermischer Systemlösungen

           Standard Integration                        Integration ST + EWT

                                                                                            Solar
                       Heating circuit                             Heating circuit          collector
                                     DHW   Ground                                DHW
           Heat pump                       heat        Heat pump
External
                                           exchanger
   air

                        DHW tank                                    DHW tank

                            Cold water                                         Cold water

              HWB: 15 kWh/m²a                     SPF-Verbesserung: ca. 100%
               Speicher: 0,3m³                          Speicher: 1,2m³
                                                          SKF: 20 m²
Potenziale PV Systemlösungen

           Standard Integration                    Integration PV

                       Heating circuit                 Heating circuit          Photovoltaic
                                     DHW                                        collector
                                                                     DHW
           Heat pump
External
   air

                        DHW tank                        DHW tank
                                           Heat pump

                            Cold water
                                                                   Cold water

              HWB: 15 kWh/m²a                SPF-Verbesserung: ca. 15%
               Speicher: 0,3m³                (20 m² PV ohne Optimierung)
Potenziale PV Systemlösungen

                                  horizontal:
                                1143 kWh/m²a
     Nord: 366 kWh/m²a
                                                   Ost: 689 kWh/m²a

                                                 Süd: 940 kWh/m²a

  West: 687 kWh/m²a

Datenbasis: TRY von Graz mit Albedo-Faktor 0.2
Potenziale PV Systemlösungen

                                   horizontal:
                                     ~91%
          Nord: ~32%
                                                      Ost: ~51%

                                                       Süd: ~65%

   West: ~51%

Bezugsbasis (100%): südliche Ausrichtung mit 30° Neigung, TRY Graz

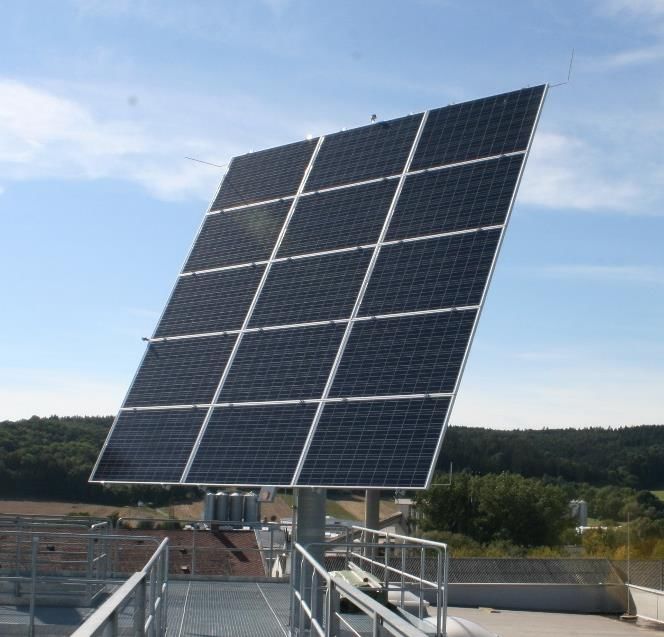

Potenziale PV Systemlösungen
Potenziale PV Systemlösungen
Potenziale PV Systemlösungen
Dynamisches Verhalten von PV-Modulen

                 Zeitfenster 12 h
Dynamisches Verhalten von PV-Modulen

              Zeitfenster 9 min
Potenziale PV Systemlösungen

                Gesamtsystemlösung

                  Regelung (MBC)
                  Wärmepumpe
                  Speicherung
                    - Warmwasserspeicher
                    - TABS
                    - Gebäude
                    - Elektrische Batterie
                  Haushaltsgeräte (DSM/DSF)
Stabilisierung der elektrischen
               Energieversorgung

                                       1.000
                                                                                Steam
                                                         Centralised
                                                                               turbines
                                                           power
Power generation with
                                               100
liquids and gaseous fuels
                                                                Gas turbines                                  Combined gas and

                                 Power in MW
                                                                                                              steam power cycle
Power generation with                          10            Micro gas
                                                             turbines
solid fuels
                                                                                                     Gas engines
                                                         ORC
                                                 1
                                                                                                               Fuel cells
                        Steam engines
                                               0,1

                        Stirling engines                                                                                Decentralised
                                                                                                                           power
                                           0,01
                                                     0                   20                     40                 60                   80
                                                                                          Efficiency in %
µCHP mittels SOFC Systemlösungen

                                                         Internal
                                    Inverter                         Electricity
                                                           Load

              Reformer            SOFC-Stack           Afterburner
Fuel
              650-850 °C          700-850 °C           900-1100 °C

                   Internal Heat Exchange Network and Storage        Usable Heat

Process Air                                                          Exhaust

                                                   Thermal Losses
Rahmenbedingungen für SOFC Systemlösungen

                                       C

                                           90

                                                80

                                                     70

                                                          60
                                                           CO

                          CH4                                   CO2
                                                                  20

                                                                       10

                     H2         H2O
                                                                            O
                 H
                                Atom percent O
Rahmenbedingungen für SOFC Systemlösungen

                                          C

                                              90

                                                   80

                                                        70

                                                             60
   Kontinuierlicher                                           CO
                                                                1200K
 Betrieb erforderlich!                                           1100K
                                                                  1000K p=1 atm
                                                                   900K
                                                                    800K
                                                                     700K
                             CH4                                      CO2
                            700K                                        20
                          800K
                         900K                                                10
                       1000K
                      1100K
                     1200K H       H2O
                             2                                                    O
                         H
                                   Atom percent O
EU Climate and Energy Targets

                     Gesamtsystemlösung

                       Regelung (MBC)
                       SOFC-System
                       Speicherung
                         - Warmwasserspeicher
                         - TABS
                         - Gebäude
                         - Elektrische Batterie
                       Haushaltsgeräte (DSM/DSF)

   Source: Staxera
Nutzung des Netzes zum Lastausgleich

      Elektrisches Tageslastprofil
        von einer WE im Jänner
Nutzung des Netzes zum Lastausgleich

      Elektrisches Tageslastprofil
         von einer WE im Juni
Nutzung des Netzes zum Lastausgleich

      Elektrisches Tageslastprofil
       von 124 WEten im Jänner
Nutzung des Netzes zum Lastausgleich

      Elektrisches Tageslastprofil
        von 124 WEten im Juni
Speicherpotenzial Gebäude

Betonanteil im Büro- und Wohnbau: ~0,4-0,8 m³/m²

      Wärmekapazität Beton: ~2200 kJ/m³K

                bei 100m² NFL
                C ~ 90-180MJ/K

           Wasserspeichervolumen
          ca. 21.000 – 42.000 Liter
Speicherpotenzial Gebäude

Homogener           Wandaufbau mit
Wandaufbau       Außenwärmedämmung
2-Punkt Raumtemperaturregelung

                           TRoom
                                    21,5°C              WP OFF

                                   20,5°C               WP ON

                                                          t
                                             Raumtemperatur

Bildquelle:
Herz Energietechnik GmbH
2-Punkt Energieregelung
TMedium, soll

                        TAußen

                T
2-Punkt Energieregelung

                                                             WP-Betrieb
TMedium, soll

                                  TMedium, soll  dt
                                                                                  t

                                               Medium, ist
                                                                          Integralwert -100 K min

                                  T
                        TAußen

                T
2-Punkt Energieregelung

                                                                  WP-Betrieb

                                       TMedium, soll  dt
                                                                                       t

                                                    Medium, ist
                                                                               Integralwert -100 K min

                                       T

Bildquelle:
Herz Energietechnik GmbH

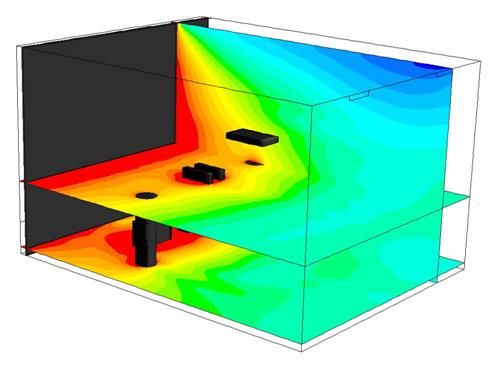

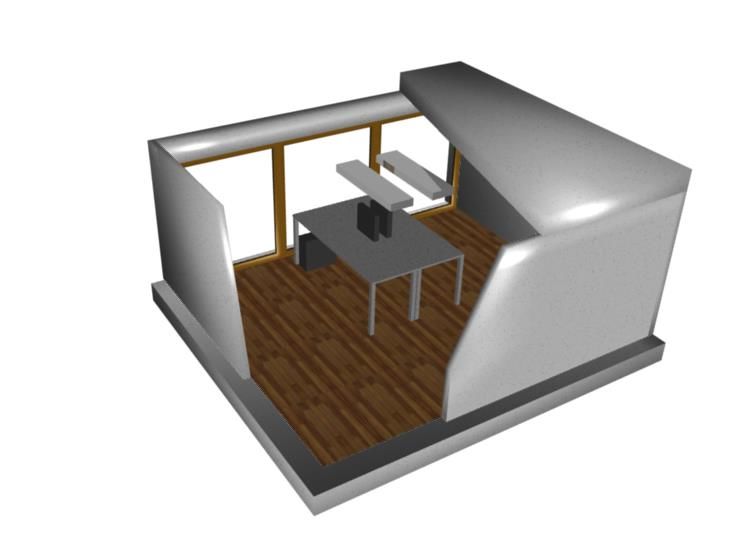

Problem - solare und innere Lasten

                 Bauphysik                                                                 Wetterdaten

          Ausrichtung

                   Innere Lasten

                                                                                                          Behaglichkeitsparameter
                                                                                                              v, TAir, Trad, Top

Quelle: Lindmeier I., Heschl Ch., Gneist M., Nikolics M., Velikovsky R. (2011). Instationäre Simulation
der thermischen Behaglichkeitsparameter im Sommerfall mit CFD. Kongressbeitrag zur enova 2011

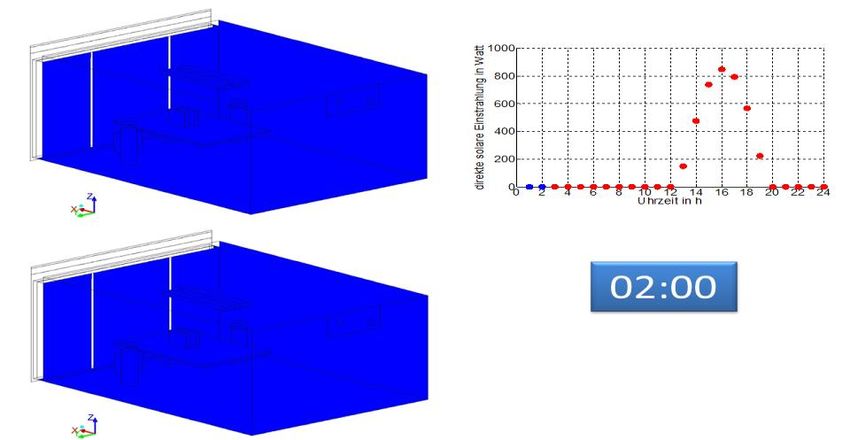

Problem - solare und innere Lasten
Problem - solare und innere Lasten

                West
                Süd

Quelle: Lindmeier I., Heschl Ch., Gneist M., Nikolics M., Velikovsky R. (2011). Instationäre Simulation der
thermischen Behaglichkeitsparameter im Sommerfall mit CFD. Kongressbeitrag zur enova 2011
Ermittlung der Führungsgröße

Systemidentifikation
   White-Box Modellansatz
   Black-Box Modellansatz   Source: Jan M. Rabaey (2015). The Human Intranet - Where Swarms
                             and Humans Meet, IEEE Pervasive Computing, vol. 14, no. , pp. 78-83

   Grey-Box Modellansatz
ZUSAMMENFASSUNG

 Integration regenerativer Energiesysteme
     Integrale Planung unter Berücksichtigung des Teillastverhaltens
     Nutzung der Kurzzeitspeicherpotenziale
     Erweiterung der Systemgrenzen
     Vernetzung diversitärer Erzeuger & Verbraucher
     Entwicklung einfacher Kommunikationsmodelle

 Schlüsseltechnologie Regelungstechnik
     Modellbasierende Regelung
     Systemidentifikation
     Sensorentwicklung
     Fault-detection
     Predicted Maintenance
KONTAKT

               Prof.(FH) Dr. Christian Heschl

 Fachhochschule Burgenland GmbH
Studiengang Gebäudetechnik und Gebäudemanagement

  Anschrift:    Steinamangerstrasse 21, 7423 Pinkafeld, Austria
  E-Mail:       christian.heschl@fh-burgenland.at
  Phone:        +43 5 7705 - 4121
