Herzlich Willkommen zum Webinar “Vigilance Cams & NVR” Die Mikrofone sind stumm geschaltet. Bitte nutzen Sie die Chat Funktion. Das Webinar startet in Kürze. Moderator: Igor Mesic Product Marketing Manager
Agenda
Product Portfolio:
• Vorstellung der D-Link-
Vigilance Kameras
• D-Link Software & Apps
Weitere Informationen:
• NVR Übersicht
• Rechtliche Fragen
Einsatz-Szenarien:
• Optimale Platzierung der
Kameras & D-Link Tool
• Aufzeichnungsmöglichkeiten
Abschluss:
• Aufzeichnungsarten
• Service-Angebote von D-Link
• Zusammenfassung
Komplette Lösung aus einer Hand
Security Access Wireless Central
Router Points Controller Wi-Fi Manager
Unmanaged Smart Managed 10-Gigabit Management
Switches Switches Switches Switches Software
JustConnect
Outdoor Bullet Fixed Network Fixed Dome Network Video D-ViewCam
Multi-Functional
Cameras Cameras Cameras Recorder Software
NVR
D-Link Kamera-Portfolio
Kameras & Rekorder für Standard Umgebung
BULLET
DCS-4701E DCS-4703E DCS-4705E DCS-7513 DCS-7517
2MP Outdoor 3MP Outdoor 5MP Outdoor 2MP Outdoor 5MP Outdoor
OUTDOOR DOME INDOOR DOME
DCS-6517 DCS-4602EV DCS-4605EV DCS-4633EV DCS-4802E DCS-4603 DCS-4622 DCS-4625
5MP 2MP 5MP 3MP 2MP 3MP 3MP 5MP
NVR
DNR-312L DNR-322L DNR-2020-04P
Standalone NVR Standalone NVR Standalone NVR
Vergleichstabelle IP-Surveillance Cameras
DCS-7513 DCS-7517 DCS-6517 DCS-4602EV DCS-4603 DCS-4605EV DCS-4622 DCS-4625 DCS-4633EV DCS-4701E DCS-4703E DCS-4705E DCS-4802E
Produkt /
Funktion
HW B1 B1 B1 B1 A2 A1 B1 A1 A1 B1 A2 A1 B1
JustConnect+ JustConnect+ JustConnect+ JustConnect+ JustConnect+ JustConnect+ JustConnect+ JustConnect+ JustConnect+ JustConnect+ JustConnect+ JustConnect+ JustConnect+
App 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
Einsatz Outdoor Outdoor Outdoor Outdoor Indoor Outdoor Indoor Indoor Outdoor Outdoor Outdoor Outdoor Outdoor
Optionale Video
DCS-100/ DCS-100/ DCS-100/ DCS-100/ DCS-100/ DCS-100/ DCS-100/ DCS-100/ DCS-100/ DCS-100/ DCS-100/ DCS-100/ DCS-100/
Management
DCS-250 DCS-250 DCS-250 DCS-250 DCS-250 DCS-250 DCS-250 DCS-250 DCS-250 DCS-250 DCS-250 DCS-250 DCS-250
Software (VMS)
Optionale Video
D-View Cam D-View Cam D-View Cam D-View Cam D-View Cam D-View Cam D-View Cam D-View Cam D-View Cam D-View Cam D-View Cam D-View Cam D-View Cam
Management
Mobile Mobile Mobile Mobile Mobile Mobile Mobile Mobile Mobile Mobile Mobile Mobile Mobile
Software App
1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 2592 x 1440 2560x1440 1920 x 1080 1920 x 1080 1920 x 1080 2592 x 1440 1920 x 1080
(16:9) (16:9) (16:9) (16:9) (16:9) (16:9) (16:9) (16:9) (16:9) (16:9) (16:9) (16:9)
Auflösung 1440 x 1080 2592 x 1944 2560 x 1920 1440 x 1080 2048 x 1536 2560 x 1920 1920 x 1536 2560x1920 2048 x 1536 1440 x 1080 2048 x 1536 2560 x 1920 1440 x 1080
(other) (other) (other) (other) (other) (other) (other) (4:3) (other) (other) (other) (other) (other)
Winkel in ° 134°-39° 96°-30° 96°-30°
Diagonal 140° 97° 110° 180° 180° 137° 104° 80° 104° 108°
108°-33°/ 75°-24° / 75°-24° /
Horizontal / Vertikal 120° / 66° 84° / 48° 87° / 65° 180° / 180° 180°/180° 105° / 80° 90° / 50° 70° / 40° 90° / 50° 96° / 54°
(Schwenken / Neigen)
57°-19° 55°-18° 55°-18°
IR-Reichweite 30m 30m 20m 20m 10m 20m 8m 5m 20m 30m 20m 30m 30m
PoE 802.3af Ja (10W) Ja (10W) Ja (10W) Ja (6,6W) Ja (4,2W) Ja (6W) Ja (4,6W) Ja (8W) Ja (6W) Ja (3,1W) Ja (6,4W) Ja (6,4W) Ja (5,2W)
Optional Optional mit Optional Mikrofon /
Audio
DCS-11 DCS-11 DCS-11 Lautsprecher
Video Format H.264 H.265/H-264 H.265/H.264 H.265/H.264 H.264 H.265/H.264 H.264 H.265/H.264 H.265/H.264 H.265/H.264 H.264 H.265/H.264 H.265/H.264
ONVIF Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja
Wireless/Ethernet Nein/Ja Nein/Ja Nein/Ja Nein/Ja Nein/Ja Nein/Ja Nein/Ja Nein/Ja Nein/Ja Nein/Ja Nein/Ja Nein/Ja Nein/Ja
Schutzklasse IP-68 IP-68 IP-67/IK-10 IP-66/IK-10 - IP-66/IK-10 - - IP-66/IK-10 IP-66 IP-66 IP-66 IP-66
Event Recording SD-Card/ SD-Card/ SD-Card/ SD-Card/ SD-Card/ SD-Card/ SD-Card/ SD-Card/
NAS NAS NAS NAS NAS
to NAS NAS NAS NAS NAS NAS NAS NAS
UVP Preis 595,00 € 982,00 € 820,00 € 209,00 € 233,00 € 238,00 € 215,00 € 340,00 € 227,00 € 203,00 € 223,00 € 238,00 € 234,00 €
Link zur
DCS-7513 DCS-7517 DCS-6517 DCS-4602EV DCS-4603 DCS-4605EV DCS-4622 DCS-4625 DCS-4633EV DCS-4701E DCS-4703E DCS-4705E DCS-4802E
Homepage
ONVIF Profile S Support
• ONVIF-Protokolle sind der führende Industriestandard für eine effektive Interoperabilität zwischen
Sicherheitsgeräten.
• D-Link-Kameras sind ONVIF Profile S zertifiziert und somit mit einer Vielzahl von Videoüberwachungslösungen
kompatibel, einschließlich der sofort einsatzbereiten Funktion zum Aufzeichnen und Streamen auf gängige
Geräte wie Netzwerkrecorder von Fremdhersteller.
• Alle D-Link-Businesskameras spätestens mit erstem Firmwareupdate ONVIF-fähig
D-Link DNR-322L
Interoperability
3rd Party NVR/NAS/VMS/App
D-Link Software & Apps
• liegt kostenlos jeder Kamera bei • Kostengünstig, skalierbar & flexibel durch verteilte Server-
• bis zu 64 Kameras ohne Lizenzkosten /Client-Struktur
• einfach bedienbar • Erweiterbar um Analyse-Tools durch kostenpflichtige Lizenzen
für Personenzählung, Tripwire, virtueller Zaun
• alle grundlegenden Funktionen einer
Videomanagementsoftware
CMS- Software
• kostenlose CMS-Software für • Kostenlose Apps (JustConnect+, D-View Cam Mobile, mydlink
Rekorder View-NVR) für alle wichtigen Smartphone-Betriebssysteme:
• Bis zu 128 D-Link NVR
angebundene Kameras
Rekorder DNR-322L & DNR-312L
• Bis zu zwei Festplatten à 10TB
• Bis zu 16 Kameras
• H.264, MPEG4, MJPEG
• Gigabit Ethernet
• Unterstützung vieler Kamerahersteller mit ONVIF
DNR-322L • Cloudunterstützung über mydlink-Portal
• HDMI-Anschluss für direkten Anschluss von Monitoren/TV
• Bis zu 9 Kameras
• Festplatte bis zu 10 TB
• H.264, MPEG4, MJPEG
• Gigabit Ethernet
• Cloudunterstützung über mydlink-Portal DNR-312L
Rekorder DNR-2020-04P
• HDMI-Anschluss für direkten Anschluss an Monitor/TV
• Bis zu zwei Festplatten à 10 TB
• Bis zu 16 Kameras
• H.264, MPEG4, MJPEG
• Gigabit Ethernet
• Unterstützung vieler Kamerahersteller mit ONVIF
• Integrierter PoE Switch mit 4 Ports
• 4 digitale Alarmeingänge, 1 digitaler Alarmausgang
• 1xUSB 3.0, 1xUSB 2.0
• Smart Search (wenn per HDMI oder VGA verbunden)
DNR-2020-04P
Vergleichstabelle NVR
DNR-312L DNR-322L DNR-2020-04P
Produkt /
Funktion
HW A3 B1 A1
App mydlink View-NVR mydlink View-NVR JustConnect+ 2.0
Optionale Software CMS (DCS-260) CMS (DCS-260) CMS (DCS-260)
Simultanes Recording/Playback 9 Kanäle/ 9 Kanäle 16 Kanäle/ 16 Kanäle 16 Kanäle/ 16 Kanäle
Video Kompression Format H.264, MPEG-4, M-JPEG H.264, MPEG-4, M-JPEG H.264, MPEG-4, M-JPEG
Flash ROM/RAM 128MB/1024MB DDRIII 128MB/512MB DDRIII 128MB/1024MB DDRIII
RAID Support - RAID 0, 1, or JBOD configuration RAID 0, 1, or JBOD configuration
Maximale Speicherkapazität 10 TB 20 TB 20 TB
Profil 1: H.264 mit 720p/270 fps Profil 1: H.264 1080p/240 fps
Profil 1:H.264 mit 1080p/480 fps
Aufzeichnungsleistung Profil 2: H.264 mit VGA/135 fps H.264 720p/480 fps
Profil 2: H.264 mit VGA/240 fps
Profil 2: H.264 VGA/240 fps
Camera Support D-Link/ONVIF D-Link/ONVIF D-Link/ONVIF
Festplatten Slots 1 x SATA III 2 x SATA III 2 x SATA III
1 x 10/100/1000BaseT RJ45 Port
4 x 10/100BaseT RJ45 Port PoE 802.3af
1 x 10/100/1000BaseT RJ45 Port 1 x HDMI
1 x HDMI 1 x VGA
1 x 10/100/1000BaseT RJ45 Port
I/O-Anschlüsse 2 x USB 2.0 1 x USB 3.0
1 x USB 2.0
1 x 3,5 mm Audio IN 1 x USB 2.0
1 x 3,5 mm Audio Out 1 x 3,5 mm Audio IN
1 x 3,5 mm Audio Out
4 x DI, 1 X DO
UVP Preis 309,90 € 235,90 € 523,00 €
Link zur Homepage DNR-312L DNR-322L DNR-2020-04PIdeale Ergänzungen zum Vigilance Portfolio
• 8-Port Gigabit-Switch mit 4xPoE
• Liefert zuverlässig Strom an bis zu 4
Kameras
• Powerbudget 68W
• Günstig und völlig ohne
Konfiguration ins Netzwerk
DGS-1008P einzubinden
• Lüfterlos
• UVP: 73,90 €
• 8-Port Gigabit-Switch, davon 8 Ports-PoE
• Liefert zuverlässig Strom an bis zu 8 Kameras
• Powerbudget 125W
• Völlig ohne Konfiguration ins Netzwerk
einzubinden
• Lüfterlos
DGS-1008MP
• UVP: 130,90 €Typische Problemstellungen
• Die Auswahl der richtigen Kamera und Check
der vorhandenen Infrastruktur
• Platzierung der Kamera
• Auswahl der richtigen Speichermöglichkeit
• Auswahl der Aufzeichnungsmethode
• Planung und Konfiguration von Alarmszenarien,
z.B. mittels BewegungserkennungInfrastruktur für Kameras
3 Wege eine Netzwerkkamera anzuschließen
1. Netzwerkkabel, PoE
2. Netzwerkkabel, Kameranetzteil
3. WLAN, Kameranetzteil
1 2 3
PoE Switch oder PoE Injector Standard Switch Access PointPlatzierung der Kameras

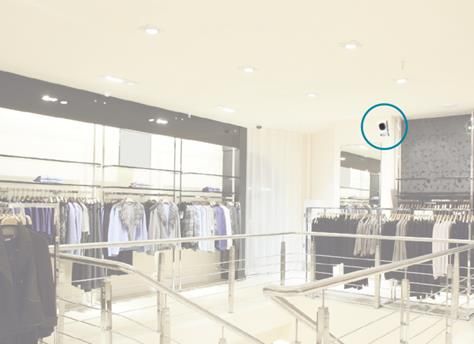

• Dezente Innenraumüberwachung mit
Anbindung per PoE (DCS-4605EV)
• Wide Dynamic Range sorgt auch in
komplex ausgeleuchteten
Situationen für klaren Überblick
• Kameras sorgen für Abschreckung,
Prävention und Aufklärung bei
Warenschwund & Überfallen
• Breite Sichtwinkel erfassen sehr gut
die komplette Ladenfläche
DCS-4625 DCS-4622 DCS-4605EV DCS-4802EAußenüberwachung

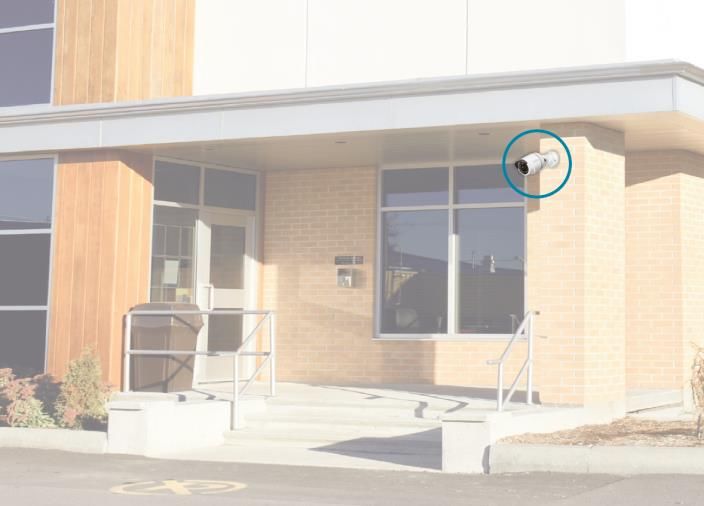

• Wetterfeste, staubdichte Kameras
nach IP66, hoher Temperaturbereich
mit -30°C bis +50°C
• Vandalismusbeständig (DCS-4605EV)
• LowLightPlus-Sensor besonders
geeignet für klare Aufnahmen bei
Nacht (DCS-4705E)
• Versorgung durch Strom bequem per
PoE ohne zusätzlichen
Verkabelungsaufwand
• Robuste Gehäuse für einen
langfristigen Betrieb beim Endkunden

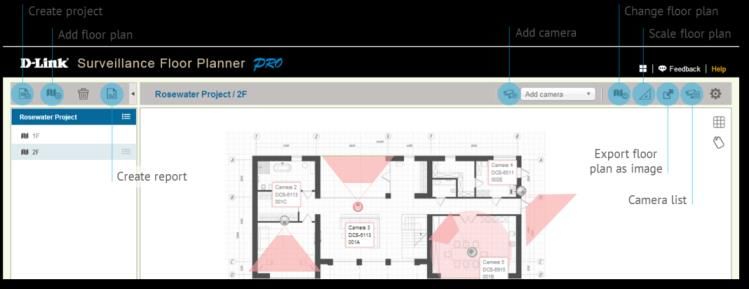

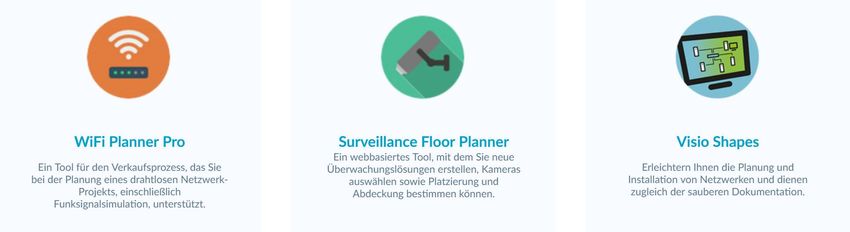

DCS-4605EV DCS-4705E DCS-4802ETool im Partnerportal: Surveillance Floor Planner Pro

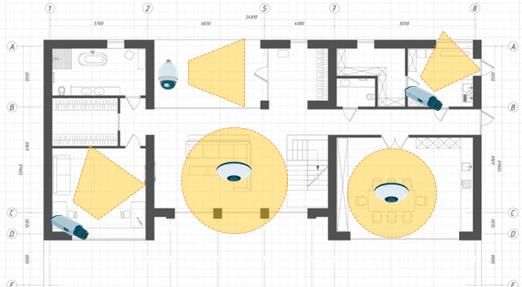

• Optimale Platzierung der Kameras auf importierten Plänen & Grundrissen
• Anzeige der möglichen Blickwinkel und Sichtbereiche mit 3D-Vorschau
• Export als PDF-Report oder als Einzelbild zum Einfügen in eigene DokumenteSpeichermöglichkeit
SD-Karte Videomanagementsoftware NAS/NVR Fremdhersteller D-Link NVR
- günstiger Preis direkt mit
- sehr kostengünstig
- großer Funktionsumfang - kostengünstiger Zusatznutzen, Kameralizenzen inklusive
- keine weiteren Geräte außer
- große Flexibilität, z.B. bei wenn NAS bereits vorhanden - sehr einfache Einrichtung und
Kamera nötig
Vorteile Festplattenspeicher - flexible Speichererweiterung Bedienung
- einfache Installation und
- hohe Skalierbarkeit - einfacher Fernzugriff - skalierbar und mit einfachem
Konfiguration, platzsparend
Fernzugriff
- erfordert je nach Umfang des
- Speicherplatz beschränkt - Speicherplatz nur bedingt flexibel
Projektes sehr starke PC-Hardware, - bei hoher Kameraanzahl teilweise
- mühsames Durchsuchen von - Gerät muss gesichert werden, um
dadurch höhere Kosten hohe Lizenzkosten
Aufzeichnungen Diebstahl vorzubeugen
- Rechner muss für Aufzeichnung - eingeschränkte Skalierbarkeit
Nachteile - bei Entwendung der Kamera sind - bei hoher Kamerazahl pro
permanent laufen, Betriebssystem - sehr unterschiedliche
Aufzeichnungen auf SD-Karte Location eventuell Softwarelösung
muss gewartet werden Bedienkonzepte
ebenfalls weg zu bevorzugen
- Fernzugriff schwerer einzurichtenRechtliche Fragen Was ist bei Videoaufzeichnung zu beachten
Rechtliche Fragen
• BDSG Regelungen zur Videoüberwachungen
• §4 BDSG , in Kraft getreten am 25.05.2018
• Zulässigkeit der Videoüberwachung
• Verhältnismäßigkeit
• Voraussetzungen für Videoüberwachung
• 1. zur Aufgabenerfüllung öffentlicher Stellen,
• 2. zur Wahrnehmung des Hausrechts oder
• 3. zur Wahrnehmung berechtigter Interessen für konkret festgelegte Zwecke der Hinweis auf die
Beobachtung sowie die verantwortliche Stelle, z.B. durch Schilder
• Verdeckte Videoüberwachung ist grundsätzlich verboten
• unbedingt Auftraggeber schriftlich davon unterrichten, dass Videoüberwachung kenntlich zu machen istRechtliche Fragen
• Dokumentationspflicht
• Zweck der Videoüberwachung ist vorab schriftlich festzulegen.
• Hinweispflicht
• deutlich sichtbarer Hinweis, vor Betreten des überwachten Bereiches problemlos wahrnehmbar
• Unterrichtungspflicht
• §4 BDSG Absatz 4 und Artikel 13 und Artikel 14 des DSGVO
• Werden personenbezogene Daten bei der betroffenen Person erhoben, so teilt der Verantwortliche der betroffenen Person
zum Zeitpunkt der Erhebung dieser Daten Folgendes mit:
Namen, Kontaktdaten, Zweck, ggf. Datenschutzbeauftragten, Datenverarbeitung, Empfänger, Absicht
• Zusätzlich zu den Informationen
Dauer, Auskunftsrecht, Berichtigung, Löschung, Widerspruchsrecht, Beschwerderecht, …Hinweisschilder Beispiele
• Kann nicht mehr • Beispiele für neue Schilder nach §4 BDSG und Artikel 13 und 14 DSGVO
verwendet werden
Vor der BDSG Novelle 2018, haben diese
Schilder nach DIN 33450 ausgereicht
Quelle: Quelle:
https://www.lfd.niedersachsen.de/download/123756/Beispiel_fuer_ein_vorgelagertes_Hinweis https://www.datenschutz-guru.de/hinweisschild-videoueberwachung/ , 2019-08-27,17:00Uhr
schild.pdf, 2019-08-27,17:00Uhr
Editierbare Version: Editierbare Version:
https://www.lfd.niedersachsen.de/startseite/themen/videoueberwachung/transparenzanforderu https://www.datenschutz-guru.de/hinweisschild-videoueberwachung/ , 2019-08-27,17:00Uhr
ngen_bei_einer_videoueberwachung_nach_dsgvo/transparenzanforderungen-und-
hinweisbeschilderung-bei-einer-videoueberwachung-nach-der-ds-gvo-158959.html ,
2019-08-27,17:00UhrD-Link Support Services Planung. Ausleuchtung. Installation. Austausch.
D-Link für Partner
Das D-Link „Value in Partnership+ Programm“
Eine wertvolle Partnerschaft Hier geht‘s zur Anmeldung:
• Demogeräte zu attraktiven Preisen Partner Portal
• Dedizierte Vorteile bei Projektregistrierung
• Schulungen und Zertifizierungsprogramme
• Proaktive technische Unterstützung
• Betreuung durch Vertrieb und Marketing
• Informationen über aktuelle und zukünftige Produkte und Promotions
• Hilfreiche Tools: Wi-Fi Planner Pro, GUI Emulator Pro, Bandwidth Calculator,
Surveillance Floor Planner Pro, Product Selector Pro & Visio ShapesTools im Partner Portal
D-Link Services / Dienstleistungen
Netzwerk Wireless LAN
Konfigurationsservice Site Survey
Sicher - Kompetent Vor-Ort – Umfassend
IP-Kamera Wireless LAN
Planung Service Planung
Know-How für Sie! Individuell - DetailliertDAS-Services / Hardwareaustausch Das passende Servicepaket – Die Entscheidung liegt bei Ihnen D-Link bietet Unternehmen professionelle Services und Produkt Support. Wählen Sie zwischen verschiedenen Service-Paketen entsprechend Ihren individuellen Bedürfnissen und Ihrem Budget. 1 Die eingeschränkte lebenslange Garantie ist nur verfügbar, wenn das Produkt innerhalb von 30 Tagen nach Kauf registriert wird und der ursprüngliche Käufer im Besitz des Produktes ist. Unter Umständen ist die Vorlage des Kaufnachweises erforderlich. 2 Die erweiterte Garantie kann für Produkte erworben werden, die nicht für die eingeschränkte lebenslange Garantie (s. Fußnote 1) von D-Link registriert wurden. Netzteile sind von dieser Regelung ausgeschlossen.
Zusammenfassung • Portfolio mit Bullet und Dome Vigilance Kameras für Innen- und Außeneinsatz • D-Link Software und Apps • Ergänzende Produkte – NVRs und PoE Switche • Typische Problemstellungen bei Installation der Videoüberwachungssystemen • Rechtliche Hinweise • Partner Portal mit Planung, Produktauswahl und Informations- und Marketingdokumenten • D-Link Services Dienstleistungen und Hardwareaustausch
Haben Sie noch Fragen? Bitte nutzen Sie die Chatfunktion.
Wir freuen uns auf Ihren Anruf!
Deutschsprachiger Support
Beratung und Service Hotline
Unterstützung bei Projekten
Vertriebsinnendienst
Telefon: 06196 77 99 500
E-Mail: dce-vertriebsanfrage@dlink.com
Adresse: D-Link (Deutschland) GmbH
Schwalbacher Str. 74
65760 Eschborn
Technischer Support
Deutschland +49 (0)1807 / 01 11 10
Festnetzpreis 0,14 €/Min.
Besten Dank! Mobilfunkpreise max. 0,42 €/Min.
Österreich +43 (0)820 / 48 00 84
Festnetzpreis 0,116 €/Min.*
Schweiz +41 (0) 900 48 00 84
Festnetzpreis 0,15 CHF/Min.*
Sprechzeiten: Mo - Fr 09:00 - 17:30 Uhr**
* Gebühren aus Mobilfunknetzen und von anderen Providern können abweichen.
**An den gesetzlichen Feiertagen sowie am 24. und 31. Dezember geschlossen.
Self Service Portal: https://services.eu.dlink.com/home/main/
Partner Portal: https://eu.dlink.com/de/de/partner-loginSie können auch lesen
