Strahlungswärme
in der Stadtvilla
Elektrische Anlagen
Quelle: Hummel/Vitramo, Fotoatelier Ebinger (Bilder 1 bis 5)
Bild 1: Die Villa der Familie Wurster ist ein Smart Home par excellence
Elektrisch heizen im Niedrigenergie-Neubau
Strahlungswärme in der Stadtvilla
Familie Wurster wollte einen Neubau mit höchstem Komfort und neuester Gebäudetechnik. Dabei heraus-
gekommen ist eine repräsentative Stadtvilla nach dem KfW-40-plus-Standard. Bei der Wärmeversorgung
beschritten die Bauherren mit einer elektrischen Infrarot-Strahlungsheizung einen bislang noch wenig ver-
breiteten Weg. Wo die Vorzüge einer solchen Lösung liegen, schildert der folgende Beitrag.
V
on außen wirkt der in einer Hang- Als Geschäftsführer eines Bauunterneh- Rund 315 m² Wohnfläche wurden in Mas-
lage errichtete weiße Neubau der mens ist der Bauherr allerdings selbst vom sivbauweise mit einem hohen Baustandard
Familie Wurster am Rande der Fach, und so wusste er auch um die Mög- errichtet. Das dreigeschossige Gebäude zeigt
Schwäbischen Alb repräsentativ, in einer lichkeiten, die sich im Bereich der Haus- sich zur Straße hin eher geschlossen, auf der
eher gradlinigen und sachlichen Art (Bild technik und Automation heute bieten. Da- Hangseite ist es geprägt von großen Fenster-
1). Allein daraus ließe sich also noch nicht her sollte so viel wie möglich davon umge- flächen und mehreren Terrassen. Neben ei-
zwingend darauf schließen, mit welchen setzt werden – von der Smart-Home-Haus- ner freitragenden Treppe zum Obergeschoss
Innovationen man es im Innern zu tun hat, steuerung nach KNX-Standard bis hin zur erlaubt ein zentral integrierter Aufzug den
insbesondere was die Haustechnik betrifft. Wärmeversorgung. Zugang zu allen Ebenen. Das Flachdach bot

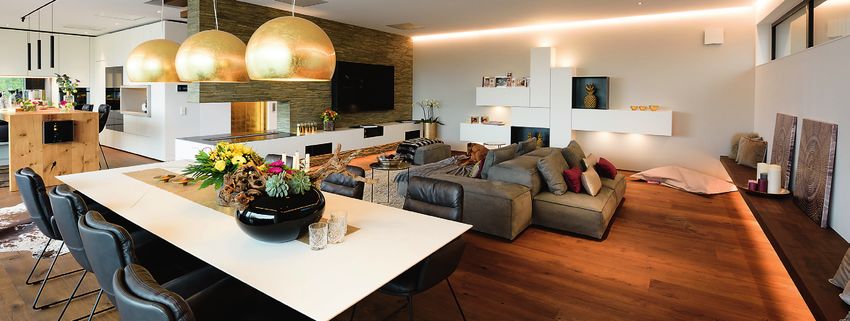

Bild 2: Der offene Wohnbereich im Erdgeschoss ist großzügig ausgelegt und wird durch Deckenelemente der IR-Heizung erwärmt
www.elektro.net
29
Elektrische Anlagen
chelofen her kennt. Die Elemente erwärmen ny«. So unterstützt Vitramo seine Partner
statt der Luft die Flächen und Körper, auf die aus dem Handwerk beispielsweise bei der
die Strahlungswärme auftrifft. So kann die Planung und Auslegung der Wärmetechnik.
Raumtemperatur bei gleichem Behaglich-
keitsgefühl geringer gehalten werden als bei Erstellung des Wärmekonzepts
einem konventionellen Heizsystem. Darüber Die benötigte Anzahl und die Leistungsdaten
hinaus entfällt die Trägheit einer wasserge- der Infrarot-Heizelemente werden aufgrund
führten Heizungsanlage, was ebenfalls zu ei- der Heizlastberechnung gemäß DIN EN
nem niedrigeren Energieverbrauch beiträgt. 12831 ermittelt. Die Norm beschreibt das
Im Gegensatz zu einer üblichen Konvek Verfahren zur Berechnung der Heizlast: zum
tionsheizung wird eine Staubaufwirbelung in einen auf einer raum- oder zonenweisen Ba-
der Raumluft vermieden. Nicht nur Allergi- sis zum Zwecke der Auslegung der Heizflä-
ker schätzen dieses Plus an Hygiene. chen (in Watt), zum anderen auf Basis der
gesamten Heizungsanlage zur Auslegung des
Heizungsinstallation durch den Elektro- Wärmeerzeugers (in Kilowatt).

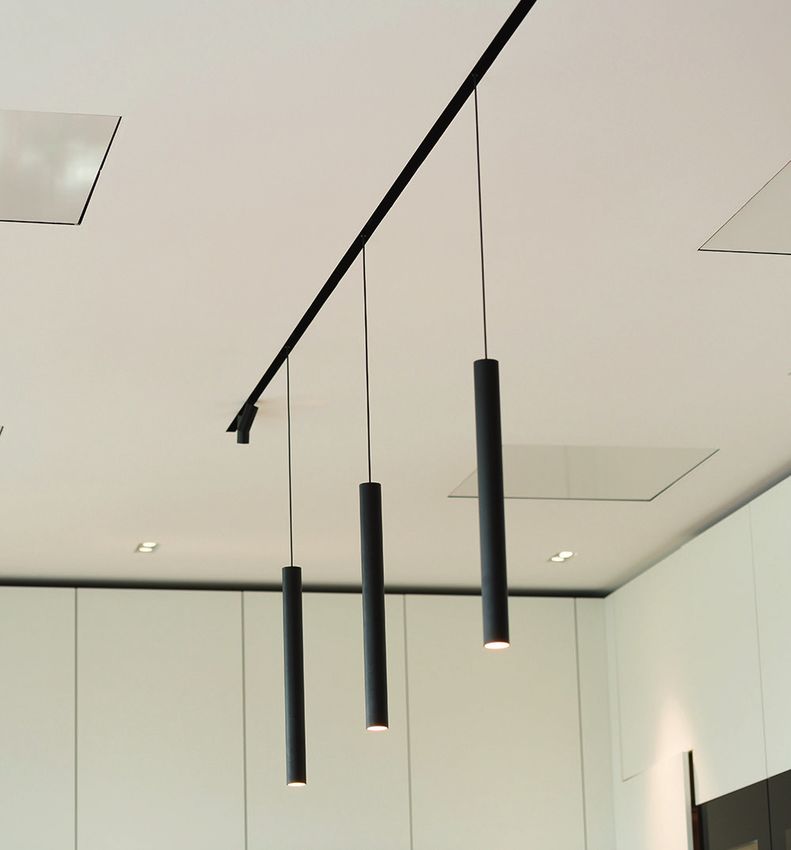

Bild 3: Die bündig integrierten Infrarot-Heiz- fachbetrieb Für das Heizsystem ist nur das Berech-
elemente von Vitramo fallen kaum auf und lie- Installiert wurden die Infrarot-Heizelemen- nungsverfahren für einen beheizten Raum
fern angenehme Strahlungswärme te im Hause Wurster vom Elektrohand- relevant, da die Wärme nicht zentral für das
werksbetrieb Hummel Systemhaus mit Sitz gesamte Gebäude, sondern dezentral direkt
ideale Voraussetzungen für eine Photovolta- in Frickenhausen-Linsenhofen. Das Unter- und ohne Wärmeverlust im Raum durch das
ikanlage mit 30 kWp, die einen Batteriespei- nehmen zeichnete ebenso für die gesamte jeweilige Heizelement erzeugt wird. Da die
cher mit 25 kWh Leistung speisen. Bei dieser übrige Elektroinstallation inklusive des um- Heizelemente die aufgenommene elektrische
Ausgangslage war es naheliegend, den rege- fangreichen Smart-Home-Konzepts verant- Energie annähernd zu 100 % in Wärme um-
nerativ erzeugten Strom auch zur Gebäude- wortlich. Es kam eine eigens entwickelte setzen, gilt in der Praxis: Ein Heizelement
heizung zu verwenden. zentrale Smart-Home-Steuerung zum Ein- mit 550 W Nennleistung deckt eine Norm-
satz, der »Revolution E Building Control- heizlast von 550 W ab.
Elektrische Infrarotheizung statt konventi- ler«. Die Bedienung der Steuerung kann Die jeweils benötigten Elemente werden
oneller Zentralheizung wahlweise über in die Wand eingelassene gemäß der Empfehlungen von Vitramo er-
Natürlich wäre bei einem solchen Objekt Bedienpaneele oder über eine App auf dem mittelt und positioniert (Bild 5). Dabei wird
auch eine Wärmepumpe in Betracht gekom- Smartphone oder Tablet erfolgen. Solche zunächst festgelegt, welche Räume beheizt
men. Doch die hätte einen erheblichen zu- Hausautomationslösungen inklusive werden. Dann werden entsprechend der in-
sätzlichen Installationsaufwand für ein kon- Sound-, Video- und Netzwerktechnik bilden dividuellen Bedürfnisse und thermischen
ventionelles Zentralheizungssystem erfor- einen Schwerpunkt des seit über 25 Jahren Gegebenheiten des Gebäudes Bedarfszonen
dert – eine Investition, die Familie Wurster bestehenden Systemhauses. und Heizbereiche eingerichtet. Anschlie-
sich sparen konnte. Aufgrund der hervorra- Auch mit den Infrarot-Heizelementen des ßend werden in eine von Vitramo bereitge-
genden Wärmedämmung des Gebäudes be- in Tauberbischofsheim ansässigen Herstel- stellte Installationsliste die Raumbezeich-
stand ein so niedriger Heizwärmebedarf, lers hat der Elektrohandwerksbetrieb bereits nung, die Grundfläche und die Heizlast ein-
dass sich dieser problemlos mit einer elektri- ausgiebig Erfahrungen gesammelt. Man ver- getragen. Jede Bedarfszone im Raum ist mit
schen Direktheizung decken ließ. Eine solche traut hier aus gutem Grund auf die Qualität einem Raumthermostat auszustatten. Pro
Art der Erwärmung punktet mit einem ge- und den hervorragenden Service der ausge- Heizbereich wird zusätzlich noch ein Steuer-
ringen Installationsaufwand und mit sehr reiften Wärmelösungen »Made in Germa- gerät benötigt.
viel geringeren Kosten.
In der Villa kamen Infrarot-Heizelemente
der Firma Vitramo für die Deckenmontage
zum Einsatz: sieben Elemente vom Typ VH-I
mit je 770 W Heizleistung zur Integration in
eine Gipskartondecke und insgesamt 25 Ele-
mente der Baureihe VH-IB zum flächenbün-
digen Einbau in eine Betondecke. Die Heiz-
leistungen dieser Elemente betragen 220 W,
480 W und 770 W – abhängig vom Montage-
ort (Bilder 2 bis 4).
Ein Vorteil des Infrarot-Heizsystems ist
die Schnelligkeit, mit der lokal Wärme zur
Verfügung steht. Die Elemente liefern auf
Knopfdruck (genauer gesagt thermostatgere-
gelt) bereits wenige Minuten nach dem Ein-
schalten angenehme Strahlungswärme, wie Bild 4: Ein Gaskamin macht das Bad zum Wellnessbereich. Die Infrarot-Elemente liefern die Grund-
man sie von der Sonne oder von einem Ka- wärme
30 de 6.2021
Elektrische Anlagen
Richtige Platzierung für gute Erwärmung
Die zu installierende Nennleistung zur De-
ckung der Heizlast muss so im Raum ange- Bild 5: Durch zwei kleinere Ele-
ordnet werden, dass die Raumoberflächen mente – die Heizleistung wird
gleichmäßig erwärmt werden. Grundsätzlich gesplittet – lässt sich in einem
längeren Flur eine homogene
bietet der Einsatz von klein- und mittelfor- Erwärmung erreichen
matigen Heizelementen mit entsprechend
geringer Nennleistung die Möglichkeit, die
Wärme in jedem Bereich optimal zu vertei-
len (Bild 6).
Zur individuellen Unterstützung bei der
Planung äußert sich Vitramo-Geschäfts-
führer Bernd Morschhäuser wie folgt:
»Wenn kein Energienachweis vorliegt, legen
wir das Objekt nach unseren Erfahrungs-
werten aus. Dabei berücksichtigen wir unter
anderem das Baujahr des Objekts, die Be-
schaffenheit der energetischen Hülle, den
Dämmstandard und so weiter. Dies ist vor
allem bei Bestandsgebäuden wichtig, um den
Wärmebedarf je Quadratmeter einzuschät-
zen. Im Neubau liegt in der Regel ein Ener-
gienachweis vor.«
Dank der guten Unterstützung durch den
Quelle: Vitramo
Vitramo-Service konnte im Fall der Familie
Wurster auf das Gewerk eines traditionellen
Heizungsbauers fast komplett verzichtet wer-
den. Das Hummel Systemhaus lieferte und Bild 6: Für ein Infrarot-Heizelement wird das Einbaugehäuse aus verzinktem Blech und das An-
schlusskabel in die Betondecke eingebracht
montierte alles aus einer Hand und nahm
auch die Konfiguration und Nutzereinwei-
sung vor. Dank des offenen Standards sind haus 40 plus widerspiegelt. Die Villa genießt Fazit
bei der verwendeten Steuerung jederzeit Er- somit den Spitzenstandard in der Neu- In modernen Niedrigenergiehäusern wie
weiterungen möglich. bauförderung – pro Wohneinheit sind dies dem der Familie Wurster kann der geringe
120 000 € mit 25 % Tilgungszuschuss (maxi- Wärmebedarf zum Zuheizen ideal über In
Hohe Neubauförderung mal 30 000 €). Gegenüber dem »Standard- frarot-Heizelemente gedeckt werden. Das
Im Verbund mit einer kontrollierten Wohn- Effizienzhaus 40« ist für das »Plus-Paket« macht eine konventionelle Heizung mit-
raumlüftung mit Wärmerückgewinnung lag ein entsprechender Mehraufwand bei der samt der Infrastruktur vollständig verzicht-
die Energie-Autarkie dank Photovoltaikan- Haustechnik Voraussetzung. In erster Linie bar. Elektrische Leitungen liegen dagegen
lage und Batteriespeicher bereits kurz nach ist er auf eine eigene Stromerzeugung inklu- ohnehin in jedem Haus und Raum, der
der Inbetriebnahme bei über 60 % – ein her- sive Monitoring des Stromverbrauchs sowie Aufwand für die Infrarotheizung ist daher
vorragender Wert, der sich auch in der Er- die Selbstnutzung des erzeugten Stroms aus- gering. Im Zusammenspiel mit moderner
füllung der Kriterien für ein KfW-Effizienz- gelegt. Haustechnik und Automation entstand ein
Gebäude, das durch seinen hohen Autar-
kiegrad überzeugen kann.
Bautafel
Objekt: Stadtvilla Wärmeverteilung: FÜR SCHNELLLESER
1. Vitramo Infrarot-Deckenheizelemente Die Heizlast in einem Niedrigenergiehaus
Bauherr: Familie Dipl.-Ing. Karl-Hans
Baureihe VH-I (Integration in Gipskarton- ist so gering, dass in der Stadtvilla Wurster
Wurster, Neuffen
decke), auf den Einsatz konventioneller Heiztech-
Baujahr: 2018/19 7 x VH-I 06262 mit 770 W Heizleistung nik verzichtet werden konnte
Architekt: Hans Weippert, 72661 Grafen- 2. Vitramo Infrarot-Deckenheizelemente
berg, Baureihe VH-IB Eine Infrarotheizung kommt hier zum Ein-
www.architekt-weippert.de (Einbau in die Betondecke), satz. Das elektrische Heizsystem ermög-
Planung und Ausführung der Gebäude- 1 x VH-IB03535 mit 220 W, 7 x VH- licht im Zusammenspiel mit PV-Anlage und
technik: IB04848 mit 480 W, Batteriespeicher einen hohen Autarkiegrad
Hummel Systemhaus GmbH & Co. KG, 17 x VH-IB06262 mit 770 W
In den Gernäckern 13, 72636 Frickenhau- Hersteller: Vitramo GmbH,
sen-Linsenhofen, 97941 Tauberbischofsheim, www.infraro- Autorin:
www.hummel-systemhaus.de theizung-vitramo.de Marion Paul-Färber, Last-PR – Büro für Presse-
und Öffentlichkeitsarbeit
