HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock
HEIZUNGSREGELUNG

Neuheit für das Jahr 2020

                  Katalog 2020
HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock
Über uns

    Wir sind ein tschechisches Produktionsunternehmen, gegründet im Jahr 1992 in Kuřim. Von Anfang an
    spezialisieren wir uns auf Entwicklung und Vertrieb von Verbrauchselektronik und Regelungstechnik
    für den Haushalt.

    Das erste Erzeugnis die Gesellschaft war ein berührungsloser Lichtregler, der bislang erfolgreichste
    Artikel ist jedoch drahtlose Klingel.

    Mit allmählicher Produktionssteigerung stiegen auch die Anforderungen an die Arbeitsräume. Im
    Jahre 2002 entschied die Gesellschaft in den Bau ihres eigenen neuen Objekts zu investieren, das den
    aktuellen Anforderungen entsprechen würde. Der Bau wurde im Herbst 2005 fertiggestellt.

    Durch die Inbetriebnahme dieser neuen Fertigungsräume stellte die Gesellschaft günstige Bedingungen
    für eine hochwertige, zuverlässige und sichere Fertigung sicher, welche die aktuelle strenge Legislative
    erfüllt. Die Kunden können sich daher auf weitere Erweiterung des Fertigungsprogramms der Firma
    freuen.

    Unser Motto lautet: „Zuverlässige und hochwertige Produkte für den Haushalt zu günstigen
    Verkaufspreisen.“

    Unsere Kunden sind vor allem Supermärkte und Groß-Netze mit Elektro-Material.

    Sämtliche in diesem Katalog genannten Erzeugnisse wurden von unserer
    Firma in der Tschechischen Republik konstruiert und hergestellt.

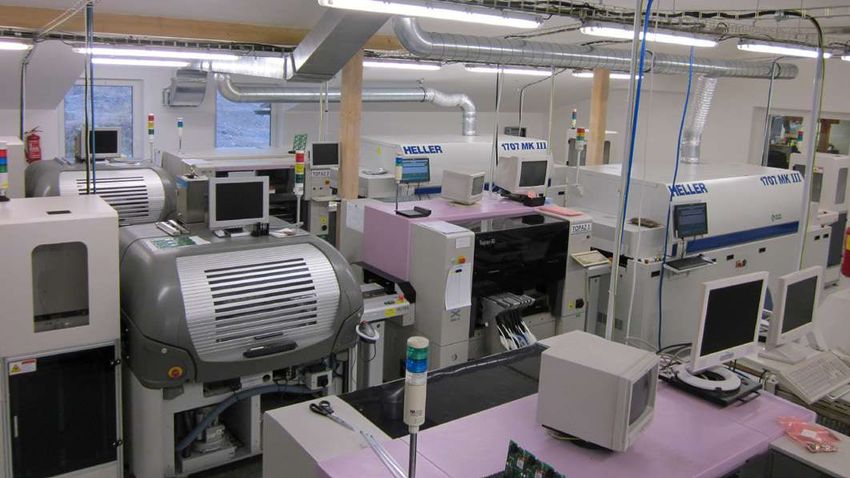

    Die Fertigung erfolgt an modernsten Bestückungsautomaten

2
HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock
Inhalt

Übersicht der Produkte                                 4-5
Zentralheizungsregelung Ihres Hauses                   6-8
Neuheiten                                              9-13
Elektronische Raumthermostate                          14-16
Digitale Raumthermostate                               17-19
Digitale Raumthermostate - für Fußbodenheizung         20-21
Digitale Raumthermostate - für elektrische Heizung     22
Digitale Raumthermostate - für thermoel. Ventilen      23
Digitale Raumthermostate - mit OpenTherm               24-25
Digitale Raumthermostate - mit GSM-Modul, WIFI-Modul   26-27
Funk-Raumthermostate                                   28-34
Funk-Raumthermostate - mit OpenTherm                   35
Funk-Raumthermostate - für Fußbodenheizung             36-37
Funk-Raumthermostate - für Infrarotheizung             38-39
Funk-Raumthermostate - mit GSM-Modul                   40-41
Funk-Raumthermostate - Empfänger                       42-43
Digitale Heizkörperthermostate                         44-45
Temperaturabhängig geschaltete Steckdose               46-47
Stellmotorregler für DIN Leiste                        48-50
Stellmotorregler                                       51-56
GSM Module                                             57
Vergleichstabellen der Thermostate                     58-59
GSM Schaltsteckdose                                    60
Signalstärke-Indikator, Stellantrieb                   61
Steuerung der Warmwasser-Fußbodenheizung               62-63

                                                               3
HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock
Unsere Produkte

                     Raumthermostate
                     Elektronische
                     und digitale
mit Kabelanschluss

                     Raumthermo-
                     state

                                        PT01-Seite 14      PT02-Seite 15      PT10-Seite 17       PT22-Seite 18         PT23-Seite19
                                                                                                  PT32-Seite 18

                     Für Fussboden-
                     heizung

                                      PT712-Seite 20-21    PT713-Seite 20-21 PT715-EI-Seite 11 PT41-S-Seite 62-63
                                     PT712-EI-Seite 20-21 PT713-EI-Seite 20-21                 PT41-M-Seite 62-63
                     Für
                                                                                                   Für Heizung mit
                     elektrische
                                                                                                   Stellantrieben
                     Heizung

                                        PT04-Seite 16      PT14-Seite 22                                             PT14-HT-Seite 23
                                                          PT14-P-Seite 22                                           PT14-HT-P-Seite 23

                     Mit OT+
                     Kommun.

                                       PT52-Seite 24-25

                     Mit GSM-                                                      Mit WIFI-
                     Modul                                                         Modul

                                      PT32 GST-Seite 26                                        PT32 WIFI-Seite 27
                     Regelung
                     für DIN
                     Leiste

                                       RJ-Seite 48-50     R3V-Seite 51-53    R3V-A1-Seite 54    R3V-A2-Seite 55       R3V-A3-Seite 56

             4
HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock
Unsere Produkte

Funk-Raumthermostate
Funk-
Raumther-
mostate

                                                                                                                       drahtlos
                       BT012-Seite 29                      BT102-Seite 31
                       BT013-Seite 30

                       BT22-Seite 32                           BT23-Seite 33                FRT7B2-Seite 12
                       BT32-Seite 34

Für Fussbo-                       Für
denheizung                        Infra­‌rotheizung

              PH-BP1-P9-Seite 36-37                   BT710-Seite 38-39

Mit OT+
Kommun.

                      BT52-Seite 35

Mit GSM
Modul
Mit WiFi                                               Digitale
Modul                                                  Heizkörperthermostate

                   BT32 GST-Seite 40-41                                        HD03-BT-Seite 13    HD13-Seite 44-45
                    BT725 WiFi-Seite 10                                                           HD13-L-Seite 44-45
                                                                                                  HD13-P-Seite 44-45
geschaltete
Steckdosen
                                                                                       GSM
                                                                                       Module

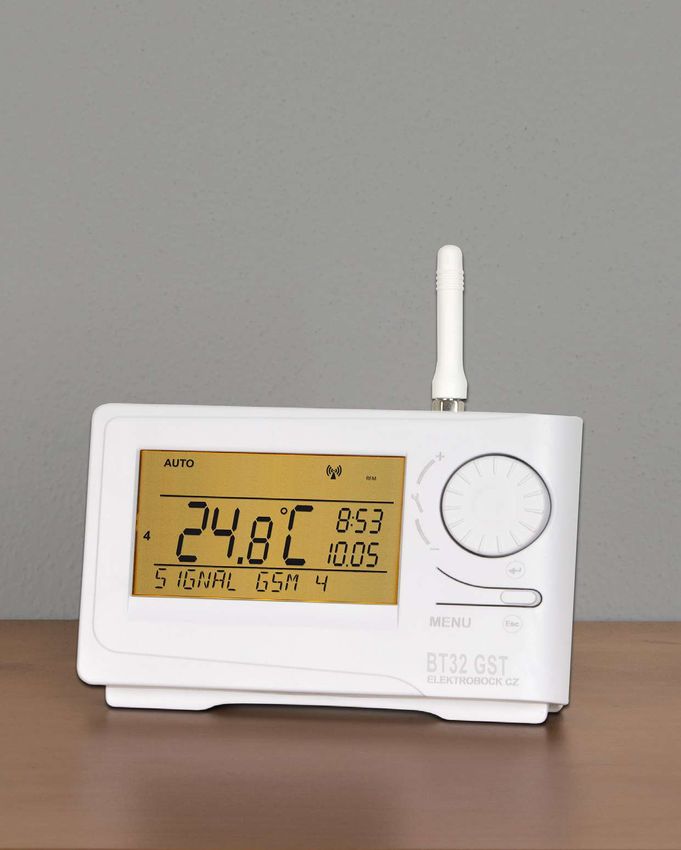

              TS01-Seite 46-47   TS05-Seite 46-47     TS11 GST-Seite 60
                                 TS10-Seite 46-47     TS11 WiFi-Seite 9
                                                                                                    GST2-Seite 57
                                 TS20-Seite 46-47

                                                                                                                         5
HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock

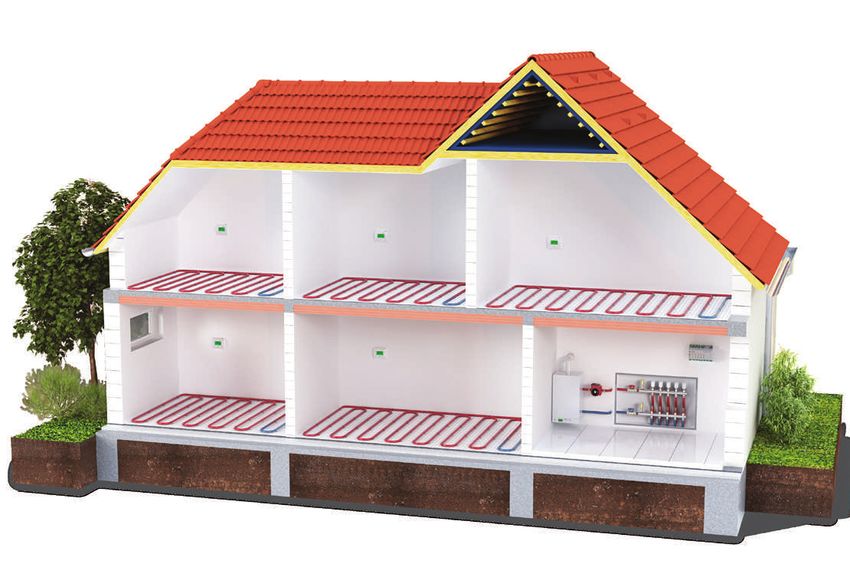

Zentralheizungsregelung Ihres Hauses

                                                                                                PH-PK20       PH-PK21       PH-PK25
PocketHome drahtlose IRC- Heizungssteuerung

                                                                              mi
                                                                                niU
                                                                                      SB
                                                  PH-PC-SW

                                                                               Wi
                                                                                 Fi

                                                                               WiFi
                                                   App iOS

                                                                              WiFi
                                                                                                                 PH-CJ39
                                                                                  oo  th
                                                                             Bluet

                                                                                                                         max. 64
                                                  App Android
                                                                                                                        Elemente

                                                                 PH-BHT                    PH-BSP                 PH-BHD

                                                                              PH-SP1                 PH-SP3                      PH-HD23
                                                PH-HT21

                                                                 PH-HT21                   PH-SP2                 PH-HD03

                                              zentrale Steuerung von
                                              thermoelektrischen Antrieben   zentrale Steuerung von              zentrale Steuerung von
                                              in einem Raum                  Elektroheizungen in einem Raum      Heizkörpern in einem Raum

                       6
HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock
PH-SB30       PH-BP1 set

                                                                     PocketHome drahtlose IRC- Heizungssteuerung
          PH-BP7-V    PH-BP7-P   PH-BP1-P   PH-BP1-P9

          PH-ET7-V    PH-BP7-P   PH-SP01    PH-SP02     PH-SP03

          PH-WS01     PH-WS02    PH-WS03                PH-WS10

          PH-HD03      PH-HD23   PH-HT21

                     • ZENTRALSTEUEREINHEIT DES POCKET HOME SYSTEM
                     • ZENTRALEINHEITEN FÜR EINEN RAUM
          PH-TS20    • SENDER
                     • EMPFÄNGER, ENDSCHALTELEMENTE
                     • KESSELEMPFÄNGER
                     • STEUERUNGSAPPLIKATIONEN

                                                                            7
HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock
Zentralheizungsregelung Ihres Hauses

          PH-CJ39                      Neue Steuerungseinheit für das System

          Detaillierte Informationen im POCKETHOME-Katalog und auf dem
          Youtube-Kanal.
PH-CJ39

            Die Steuereinheit PH-CJ39 kommuniziert über:                 Weitere Informationen:
            •      USB
            •      RS232
            •      RFM
            •      WIFI
            •      Ethernet
            •      GSM

   8
HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock
WiFi Schaltsteckdose
WiFi Schaltsteckdose
                                                                               TS11 WiFi
                                                                                   Bestell.-Nr.- 0076

                                                                                                                TS11 WiFi
                                                +

                                              SERVER

                       Steuerung über SERVER ELEKTROBOCK CZ (in der Reichweite des Anschlusses ans Internet).

                                            SERVER
                                                                      Haus-
                                                                      Router
                                                                                             Die Applikation
                                                                                             KOSTENLOS zum
                                                                                              Herunterladen
Technische Parameter                                                                           für Android
Versorgung                                            230 V / 50 Hz
Zahl der Temperaturänderungen im Programm                  16
Kommunikation WiFi                                    802.11 b/g/n
WiFi Modul                                          ESP-WROOM-02D
Empfindlichkeit WiFi                                   ˂-91 dBm
Minimale Programmierzeit                                1 Minute
Verbrauch                                               ˂ 1,5 W
Schutzart                                                 IP20
Konnektivität                                             WiFi
Output                                                 max. 16 A
Arbeitstemperatur                                      0 bis 40 °C

                                                                                                                 9
HEIZUNGSREGELUNG - Katalog 2020 - Elektrobock
Neu - Drahtloser WiFi Thermostat

             BT725 WIFI
             Bestell.-Nr. - 6795
                                                                          Steuern Sie Ihre Heizung von überall auf der Welt.
                                                                          Die Steuerung über die Applikation vereinfacht
                                                                          die Einstellung des Thermostates.
                                                                          Der Thermostat bleibt auch bei einem WLAN-
                                                                          Ausfall voll funktionsfähig.
BT725 WIFI

             Beschreibung:                                                     •   manueller Modus (MANU)
                                                                               •   dauerhaftes Ausschalten (OFF)
             •       9 Wochenprogramme                                         •   Modus URLAUB
             •       6 Temperaturänderungen pro Tag                            •   Sommerbetrieb
             •       Programmierschritte Zeit 10 min. und                      •   Wahl gerade/ungerade Woche
                     Temperatur 0.5 °C                                         •   Korrektur der aktuellen Ist-Temperatur
             •       Programmieren nach einzelnen Tagen oder Mo-Fr,            •   Tastensperre
                     Sa-So und Mo-So                                           •   Anzeige der gesamten Betriebsstunden des Kessels
             •       der Sender ist frei übertragbar, mit Batterieversorgung   •   Frostschutz (3 °C)
             •       Auswahl von drei Regelungen – PID, PI oder Hysterese      •   Funktion TEST
             •       Funktion: vorzeitiges Einschalten der Heizung             •   Wahl der Änderung von SOMMER/WINTERZEIT
             •       Auswahl von Modus HEIZUNG / KÜHLUNG                       •   Der Ausgang (potentialfreier Kontakt)
             •       kurzfristige Änderung der Soll-Temperatur                     max. 8 A/ 250V AC
                                                                                    Die Applikation
                 Die Applikation KOSTENLOS          Die Applikation                KOSTENLOS zum
                   zum Herunterladen für            KOSTENLOS zum                  Herunterladen für
                        Windows 10                Herunterladen für iOS                 Android

     10
Neu -Digitaler Raumthermostat für Fußbodenheizung

Neues modernes Design-Thermostat für die Steuerung der
elektrischen Fußbodenheizung.
Großes grafisches OLED Display ermöglicht eine komfortable
                                                                                          PT715-EI
                                                                                              Bestell.-Nr. - 0666
Bedienung.

                                                                                                                    PT715-EI
                                             80x80 mm

                      15mm

                            35mm

Beschreibung:
•        Wochenprogramm mit 6 Temperaturänderungen pro Tag                                  Klassische einphasige
•        Modernes OLED Display                                                              Schaltung
•        Möglichkeit der Wahl der Hysteresis
•        Betriebsmodi AUTO/MANU/OFF/URLAUB
•        Kapazitive Berührungserkennung
•        Modernes Design
•        Einstellung der Grenzwerte der Bodentemperatur
•        Schnelle Änderung der Solltemperatur
•        Informationen über die Betriebsstunden
•        Tastensperre
•        Sicherung der Uhreinstellung bei Stromausfall
         bis zu 24 Stunden
•        Einfache Montage mit PLUG-IN-System

    Technische Parameter
    Spannungsversorgung                                           230 V / 50 Hz
    Verbrauch
Funk-Raumthermostat

         FRT7B2                                                                 Funk-Raumthermostat

                                        Bestell.-Nr. - 6703
FRT7B2

            Bestell.-Nr. - 6702

         Beschreibung:

         • Übersichtliches Display mit Hintergrundbeleuchtung                                  Steuerung des Kessels
         • Reichweite in Gebäuden bis zu 30m
         • Reichweite im Freien bis zu 200m                             L

         • automatische Zeitumstellung von der Sommer- zur              N

           Winterzeit
         • Betriebsmodi: AUTO/MANU/OFF/URLAUB
         • kurzfristige Änderung der Solltemperatur (PARTY)
         • voreingestelltes Wochenprogramm                                                     Steuerung der Elektroheizung
         •  Programmiermöglichkeit nach Einzeltagen oder Mo-Fr,
            Sa-So und Mo-So                                                 L

         • 6 Temperaturänderungen pro Tag                                   N

         • Funktion „GEÖFFNETES FENSTER”
         • Programmierung nach 10 Minuten und 0,5 °C
         • Temperatureinstellung 5 bis 39 °C                                                   Steuerung der Klimaanlage
         • mögliche Einstellung der  HYSTERESE von 0,1 bis 6 °C
         • Temperatureinstellung in Schritten von 0,5 ° C
         • Messgenauigkeit ± 0,5 °C                                 L
                                                                    N

         • Frostschutz (3°C)
         • digitale Signalcodierung
         • Spannungsversorgung 2 x 1,5 V AAA alkalische Batterien
         (nicht im Lieferumfang enthalten)

  12
Heizkörper-Thermostatkopf mit Bluetooth

                                                                             HD03-BT
                                                                                 Bestell.-Nr.- 0162

                                                                                                                     HD03-BT
Der thermostatische Kopf HD03-BT bietet optimalen Heizkomfort und spart die Heizkosten. Er dient zur
Temperaturregelung von Heizkörpern. Er ist mit neuen Funktionen ausgestattet, die eine komfortable
Ventilsteuerung gewährleisten. Sie laden die EOB SmartBT-App auf Ihr Android- oder iOS-Smartphone herunter
und können dann das Heizungsventil drahtlos steuern. Über Bluetooth können Sie das Programm problemlos
für bis zu 6 Änderungen pro Tag einstellen. Der Kopf ist für M30 × 1,5 mm Ventile bestimmt, kann aber auch mit
Reduktionen an andere Ventiltypen montiert werden, siehe Seite 47.
                                                                                             Die Applikation
                                                                                             KOSTENLOS zum
                                                                                         Herunterladen für Android

                                                                                             Die Applikation
                                                                                             KOSTENLOS zum
                                                                                           Herunterladen für iOS

                                                                                                                     13
Elektronischer Raumthermostat
       Elektronischer Raumthermostat mit automatischer Nachtabsenkung
                                                                                                       PT01
                                                                                                      Bestell.-Nr. - 0632
PT01

       Beschreibung:
                                                                                                              EIN

       •      Vollwertiger Ersatz der Bimetall-Thermostate
                                                                                                         1    2      3
       •      Einfache Bedienung
       •      Einfache Wandmontage
       •      Regelung auf Solltemperatur im Bereich 11 °C bis 29 °C
       •      Temperatureinstellung je 1 °C
       •      Frostschutzbetrieb 3 °C
       •      Anzeige der Relaisschaltung
       •      Anzeige schwacher Batterie
       •      Testbetrieb

                                                                                                       IP20          AA
                                                                                                                    1,5 V
           Technische Parameter
                                                                                                                         +
           Versorgung                                                  2 x 1,5 V alkal. Batterie AA
           Hysterese                                                             0,3 °C
           Temperaturbereich                                                  11 bis 29 °C                        KLASIK
           Einstellung der Temperaturen                                        nach 1 °C                5A
           Messgenauigkeit                                                       ±0,5 °C
           Schutzklasse                                                           IP20                 HYS.
           Ausgang                                                     Relais, max. 5 A / 250 V AC
           Arbeitstemperatur                                                   0 bis 40 °C
           Lebensdauer der Batterien                                           bis 3 Jahre

 14
Elektronischer Raumthermostat

PT02
Bestell.-Nr. - 0646
                                                      Elektronischer Anlegethermostatmit EIN/ AUS-Funktion

                           Anzeige der
    230 V AC               Ausgangsschaltung                                                   Hysterese-Einstellung
                                                                                               (2 bis 20 °C)

                                                                                                                       PT02
                           Sensorfehler

                           Anzeige der
    10A                    Stromversorgung

                           Schraube für den
                           Zugriff auf die                                                     Einstellung
        10K
                           Einstellelemente                                                    der Regeltemperatur
                                                                                               (30 bis 80 °C)

Grundparameter:

•        Stromversorgung 230 V / 50 Hz,
•        Regelungsbereich (30 bis 80 °C),
•        Hysterese-Einstellung (2 bis 20 °C),
•        Betriebsart ON/OFF/AUTO,
•        Anti-Kalk-Schutz
•        Montage direkt auf die Oberfläche des Rohres

                                                                        Schaltplan

    Technische Parameter
                                                                              PT02
    Versorgung                            230 V / 50 Hz
    Verbrauch
Elektronischer Raumthermostat
       Elektronischer mikroprozessorgesteuerter Raumthermostat.
                                                                                                                  PT04
                                                                                                                 Bestell.-Nr. - 0644
                                         Heizanzeige

         230 V AC       IP20
PT04

                                     Temperatureinstellung
                                         9 °C bis 29 °C
                        HYS.
         16A
                                                                                                                   automatische
                                                                                                                     nächtliche
                                                                                                                    Temperatur-
                                                                                                                     absenkung
            10K

        Beschreibung:

        Zur Steuerung der an das 230 V AC / 16 A
        Verteilernetz angeschlossenen Wärmequellen.
        Es kann sich z. B. um eine Fußbodenheizung,
        Glühplatten, Speicheröfen usw. steuern.

        Elektroheizer

                                                                        Anschlussplan:
                                                                                  L
                                                                                  N
        Fussbodenheizung
                                                                                               max. 16 A

                                                                            Verbraucher                        Ungenutzt
                                                                             (Heizung)

         Infrarot-Heizelemente
                                                                                          Re

                                                      Technische Parameter
                                                      Versorgung                                            230 V / 50 Hz
                                                      Verbrauch
Digitale Raumthermostate

PT10
Bestell.-Nr. - 0601
                                        Einfach zu programmierender Thermostat,
                                        der die Anforderungen an die Grundregelung der Heizung erfüllt.

                                                                                                               PT10
Beschreibung:

•       Digitaler Raumthermostat zur automatischen Regulierung der Beheizung
•       Vier Temperaturänderungen pro Tag
•       Frostfreie Temperatur 5°C
•       Einfache Bedienung
•       Einfache Montage

    Technische Parameter
    Versorgung                                                     2 x 1,5 V alkal. R6 / AA    IP20     AA
                                                                                                       1,5 V
    Anzahl der Temperaturänderungen                           4 Temperaturänderungen pro Tag
                                                                                                           +
    Hysterese                                                              0,5 °C
    Minimale Programmierzeit                                            30 Minuten
                                                                                                      HYS.
                                                                                               5A
    Temperaturbereich                                                    5 bis 39 °C
    Temperatureinstellung                                                nach 1 °C
    Minimaler Anzeigesprung                                                0,1 °C
    Messgenauigkeit                                                        ±0,5 °C                    KLASIK
    Schutzklasse                                                            IP20
    Ausgang (potentialfreier Kontakt)                            Relais, max. 5 A / 250 V AC
    Arbeitstemperatur                                                    0 bis 40 °C

                                                                                                               17
Digitale Raumthermostate

             PT22
             Bestell. Nr. - 0622
                                                                                             Digitaler Raumthermostat

             PT32
PT22, PT32

             Bestell. Nr.- 0636

             PT22, PT32 sind intelligente Raumthermostate der neuen Generation, mit hintergrundbeleuchtetem großem Display für
             einfache Bedienung auch im Dunkeln. Das Wochenprogrammm ,das bis 6 Temperaturänderungen pro Tag ermöglicht,
             erfüllt die anspruchsvollsten Anforderungen an die Temperaturregelung. Diese Thermostate sind für alle Kessel geeignet,
             die potentialfreie Schaltkontakte fordern (zB. Gaskessel, elektrische Heizkessel, Heizkreispumpen, Thermoantrieben oder
             Klimaanlagen).

              Parameter der Einstellung                               PT22                                 PT32
                                                                                                                                  IP20

             Anzahl der Wochenprgramme                                   1                                    9
             Tag-/ Wochenprogrammierung
             Anzahl der Temperaturänderungen
             Minimale Programmierzeit
                                                                        6
                                                                   10 Minuten
                                                                                                              6
                                                                                                        10 Minuten
                                                                                                                                  5A
             Regelungsart                                             HYS.                              HYS., PI, PID              AA
             Temperaturbereich                                     5 bis 39 °C                           3 bis 39 °C              1,5 V
             Temperatureinstellung                                    0,5 °C                                0,5 °C                    +
             Minimaler Anzeigesprung                                  0,1 °C                                0,1 °C
             Messgenauigkeit                                         ±0,5 °C                               ±0,5 °C
             Korrektur der aktuellen Temperatur                                                                                   HYS.
             Betriebsarten                                MANU / AUTO / OFF / URLAUB           MANU / AUTO / OFF / URLAUB
             Frostschutz
             Zeitumstellung Sommer-/Winterzeit
             Früheinschaltung
             Sommer Betriebsart
             Wahl gerade/ungerade Woche
             Wahl Heizung / Kühlung                                                                                                PI
             Tastensperre                                                                                                         PID
             Tastenkode
             Betriebsstundenzähler
             Kesselwartunganzeige
             EEPROM
                                                                                                                                  ABC
             Möglichkeit des Anschluss GSM
             Voreingestelltes Wochenprogramm
             sprachliche Mutationen                           CZ, PL, EN, RU, SK, DE               CZ, PL, EN, RU, SK, DE         PROFI
              Technische Parameter
             Versorgung                                   2 x 1,5 V alkal. Batterie Typ AA     2 x 1,5 V alkal. Batterie Typ AA
             Lebensdauer der Batterien                            2 Heizperioden                       2 Heizperioden
             Ausgang                                        Relais, max. 5 A / 250 V AC          Relais, max. 5 A / 250 V AC
             Lagertemperatur                                         0 bis 40 °C                          0 bis 40 °C
             Arbeitstemperatur                                       0 bis 40 °C                          0 bis 40 °C

    18
Digitale Raumthermostate
Digitaler Raumthermostat
                                                                                                          PT23
                                                                                                         Bestell. Nr. - 0647

                                                                                                                               PT23
PT23 PT23 ist ein Thermostat in völlig neuem Design.
Der Einsatzbereich des Thermostates liegt in der Steuerung von Gas-, Öl- und Elektroheizkesseln oder -Thermen.
Der PT 32 ist sowohl für den Einsatz mit Heizkörpern als auch für Fußbodenheizung geeignet.
Dank des Einsatzes eines Leistungs-Relais im Ausgang können sie auch elektrische Heizelemente bis zu 1000 Watt mit dem
PT23 komfortabel steuern. Durch die extra großen Bedientastenfelder ist der PT23 sehr komfortabel zu Programmieren.
Beschreibung:                                                 •       EEPROM-Speicher zur dauerhaften Speicherung ihrer
                                                                      Einstellungen
•      voreingestelltes Wochenprogramm                        •       Modi MANU / AUTO/ URLAUB / OFF
•      Programmiermöglichkeit nach Einzeltagen oder           •       Licht- und Tonanzeige der Tasten
       Mo-Fr, Sa-So und Mo-So                                 •       Frostschutztemperatur 3 °C
•      großes übersichtliches hintergrundbeleuchtetes         •       kurzzeitige Änderung der Solltemperatur
       graphisches Display                                    •       Funktion zum Testen der korrekten Schaltung
•      intuitive Navigation in gewählter Sprache              •       automatische Zeitänderung SOMMER / WINTER
       (CZ / SK / PL / EN / DE / NL)                          •       Anzeige schwache Batterien
•      Einstellmöglichkeit der HYSTERESE

    Technische Parameter
    Spannungsversorgung                                       2 x 1,5 V Alkaline Batterie Typ AA
                                                                                                           IP20       AA
                                                                                                                     1,5 V
    Bereich der einstellbaren Temperaturen              für jeden Tag 6 unterschiedliche Temperaturen
    Hysterese                                                     0,1; 0,2; 0,3; 0,4; 0,5; 1,0; 1,5 °C                   +
    Minimale Programmierzeit                                                10 Minuten
    Bereich der einstellbaren Temperaturen                                   5 bis 39 °C
                                                                                                                    HYS.
    Temperatureinstellung                                                      je 0,5 °C                    5A
    Minimaler Anzeigesprung                                                     0,1 °C
    Messgenauigkeit                                                            ±0,5 °C
                                                                                                                    PROFI
    Schutzart                                                                    IP20
    Ausgang (potentialfreie Kontakte)                               Relais, max. 5 A / 250 V AC
    Arbeitstemperatur                                                        0 bis 40 °C

                                                                                                                               19
Digitale Raumthermostate für Fußbodenheizung

        PT712                            Digitale Raumthermostate für elektrische und warmwassere
                                         Fußbodenheizung

        PT713
                                         Intelligenter Thermostat mit mehreren Funktionen zur Regelung der
                                         Fußbodenheizung
PT71x

        PT712, PT712 EI, PT713 und PT713 EI sind digitale Thermostate mit Raumfühler, die speziell für die elektrische
        Fußbodenbeheizung (Heizungskabel, Matten, Folien) entworfen wurden. Sie ermöglichen die Regelung nach der
        Raumtemperatur (sie können um einen externen Fühler erweitert werden).

        „AUCH IHRE TIERLIEBLINGE
        WISSEN DIE REGELUNG DER
         FUßBODENHEIZUNG ZU
               SCHÄTZEN“

  20
Digitale Raumthermostate für Fußbodenheizung
Grundvariante des Thermostats
                                                                                                                       PT712          Bestell. Nr. - 0615

                                                                                                                     PT712-EI
Grundvariante des Thermostats, erweitert um einen
Bodentemperaturfühler
                                                                                                                                      Bestell. Nr. - 0616

                                                                                                                                                               PT71x
Intelligenter Thermostat mit erweiterten Funktionen
                                                                                                                       PT713          Bestell. Nr. - 0614
Erweitert um Bodenfühler und damit verbundene
Funktionen.                                                                                                          PT713-EI         Bestell. Nr. - 0617
 Parameter der Einstellung                                          PT712            PT712-EI                      PT713             PT713-EI
                                                                                                                                                    230 V AC

 Anzahl der Wochenprgramme                                                       2                                               9                  IP20
 Tag-/ Wochenprogrammierung
 Anzahl der Temperaturänderungen                                                  6                                             6
 Minimale Programmierzeit                                                   10 Minuten                                    10 Minuten
 Regelungsart                                                                   HYS.                                         HYS., PI
 Hysterese-Bereich
 Mindestschaltzeit
                                                                             0,1 bis 5 °C
                                                                            1 bis 5 min
                                                                                                                           0,1 bis 5 °C
                                                                                                                          1 bis 5 min
                                                                                                                                                    12A
 Temperaturbereich                                                          5 bis 39,5 °C                                 5 bis 39,5 °C
 Temperatureinstellung                                                          0,5 °C                                        0,5 °C
 Minimaler Anzeigesprung                                                        0,1 °C                                        0,1 °C
 Messgenauigkeit                                                               ±0,5 °C                                       ±0,5 °C
 Korrektur der aktuellen Temperatur
 Betriebsarten                                                    MANU / AUTO / OFF / URLAUB                    MANU / AUTO / OFF / URLAUB
 Urlaub-Modus                                                                                                                                       HYS.
 Frostschutz
 Zeitumstellung Sommer-/Winterzeit
 vorzeitiges Einschalten                                                                                                                              PI
 Funktion „Fenster offen“                                                                                                                            PID
 Wahl gerade/ungerade Woche
 Tastensperre
 Betriebsstundenzähler                                                                                                                              PROFI
 EEPROM
 Uhrzeit mit Gangreserve                                              mehr als 100 Stunden                           mehr als 100 Stunden
 Voreingestelltes Wochenprogramm

                                                                  PT712                PT712-EI                 PT713                  PT713-EI
 Externer Fühler als Bestandteil der Verpackung
 Regelung nach internem Fühler (Raum)
 Regelung nach externem (Boden-) Fühler                               *                                              *
 Kombinierte Fühlerregelung                                           *                                              *
 Unterhaltung minimaler Fußbodentemperatur                            *                                              *
 Überwachung maximaler Fußbodentemperatur                             *                                              *
 Technische Parameter
 Versorgung                                                                 230 V AC                                       230 V AC
 Leistungsaufnahme                                                          bis 1 VA                                       bis 1 VA
 Ausgang                                                                Relais max. 12 A                               Relais max. 12 A
 Ausgangstyp                                                         potentialfreie Kontakte                        potentialfreie Kontakte
 Arbeitstemperatur                                                         0 bis 40 °C                                    0 bis 40 °C

* Externer Fühler kann gesondert hinzugekauft werden, und dann verfügt der Thermostat über dieselben Funktionen wie der Typ EI

                                                                                                                                                               21
Digitale Raumthermostate für elektrische Heizung

       PT14
                                                    Dient zur Temperaturregulierung in Einfamilienhäusern,
                                                    Wohnungen und Büro mit elektrischen Heizsystemen.
                                                    Bestimmt für Elektroheizkörper, Infrarotheizungen oder
       Bestell. Nr. - 0623
                                                    elektrische Fußbodenheizung bis zu 16 A.

       PT14-P
        Bestell. Nr. - 0628
                                                    Programmierbare Version des Thermostats.
PT14

                                       ECO Design

        Direktheizung

       Infrarotheizung

       Fuβbodenheizung

                                                                      Anschlussplan:
                                                                         L
                                                                         N
                                                                                        max. 16 A

                                                                                                    Ungenutzt
                                                                 Verbraucher
        Beschreibung:                                             (Heizung)

        •       Großes, beleuchtetes Display
        •       schnelle Änderung der geforderten Temperatur
        •       Einfache Bedienung
        •       Montagefreundlich
                                                                                 Re
        •       Einstellbaren Temperaturen von 3 bis 39 °C

            Technische Parameter
                                                                                                                 Ungenutzt
            Versorgung                                                   230 V / 50 Hz
                                                                                                                IP20   230 V AC
            Leistungsaufnahme                                             1 VA (1 W)
            Hysterese                                                          0,5 °C
            Schaltungselement                                                 Relais                            L        L‘
            Einstellbarer Temperaturbereich                              3 bis 39,5 °C                                        KLASIK
            Temperatureinstellung                                            po 0,5 °C                          16A
            Minimaler Anzeigesprung                                            0,5 °C
            Messgenauigkeit                                                    ±1 °C                                          HYS.
            Schutzklasse                                                       IP20
                                                                                                                nur Version
            Ausgang (Relais)                                                 max. 16 A                            PT14-P
            Arbeitstemperatur                                             0 bis 40 °C

 22
Digitale Raumthermostate - zur Beheizung, die
     durch thermoel. Ventilen gesteuert wird

                                                                                      PT14-HT
     Digitaler Raumthermostat für Steuerung von Stellantrieben
     NC (stromlos geschlossen) in Verbindung mit Radiatoren oder
     mit Verteiler für Fußbodenheizung.
                                                                                                  Bestell. Nr.- 0624
     Programmierbare Version des Thermostats.
                                                                                     PT14-HT-P    Bestell. Nr. - 0629

                                                                                                                               PT14
                                             Ein großer Vorteil bei PT14-HT ist die rasche manuelle Umschaltung zwischen
                                             Tagesbeheizung und Dämpfung durch Betätigung nur einer einzigen
                                             Taste. Ferner dann geräuscharmer Halbleiterbetrieb. Es ist kein Klappen der
                                             Relaiskontakte zu hören, und das Schaltelement hat beinahe unbeschränkte
     Anschlussplan:
                                             Lebensdauer. Stufenlose Regelung PWM stellt die Optimierung des Durchgangs
        L                                    des Heizmediums ins Systems, und daher auch eine vollkommenere Regelung
        N                                    sicher.

                                 Ungenutzt
Stellantrieb
SEH01-NC

        TRIAC

      Technische Parameter
      Versorgung                                                        230 V / 50 Hz
      Leistungsaufnahme                                                 0,5 VA (0,5 W)
                                                                                                      IP20          230 V AC
      Schaltungselement                                                     Triac
      Schutzklasse                                                            II
      Einstellbarer Temperaturbereich                                   5 bis 39,5 °C
      Temperatureinstellung                                              nach 0,5 °C
                                                                                                     0,1A           KLASIK
      Minimaler Anzeigesprung                                               0,5 °C
      Messgenauigkeit                                                       ±1 °C
      Schutzklasse                                                          IP20
                                                                                                                    HYS.
      Ausgang (Halbleiter)                                     max. 0,1 A, max. 2 Stellantriebe
      Arbeitstemperatur                                                  0 bis 40 °C                  nur Version
                                                                                                      PT14-HT-P
      Regelungsart                                                          PWM

                                                                                                                               23
Digitaler Raumthermostat - mit OpenTherm
PT52

 24
Digitaler Raumthermostat - mit OpenTherm

                                                                                                             PT52
Intelligenter Thermostat PT52 mit OpenTherm (OT+) Kommunikation

                                                                                                             Bestell.-Nr. - 0657

                                                                                                                                           PT52
Beschreibung:

•      Digitaler Raumthermostat für Kessel mit OpentTherm (OT+) Kommunikation
•      Anzeige mit Hintergrundbeleuchtung
•      Intuitive Bedienung in der ausgewählten Sprache (CZ/PL/EN/DE/RU/SK)
•      9 Wochenprogramme für ZH. mit 6 Temperaturänderungen pro Tag
•      PI-Regelung oder witterungsgeführte Regelung
•      Funktion: vorzeitiges Einschalten der Heizung
•      Möglichkeit der Wahl des Kessels (z.B.: Thermona, Ferroli, Viessmann usw.)
•      Urlaub Betriebsart
•      Korrektur der Isttemperatur
•      Sommermodus
•      Automatische Umschaltung zwischen Sommer- und Winterzeit

    Technische Parameter                                                                                         OT+               IP20
    Stromversorgung                                          direkt aus der Kommunikationslinie OpenTherm+
    Kommunikationslinie                                                       Doppellinie
    Polarität                                                                ohne Polarität
    Länge                                                                      bis 50 m
    Minimales Programm Zeit ZH.                                               10 Minuten
                                                                                                                                   ABC
    Bereich der einstellbaren Temperaturen Z.H.                               3 bis 39 °C
                                                                                                              Witterungsgeführte
                                                                                                                   Regelung
    Bereich der einstellbaren Temperaturen von Wasser Z.H.                    5 bis 85 °C
                                                                                                                                   PROFI
    Minimales Programm Zeit WWb                                                1 Stunde
    Zeitänderungen für WWb.                                            3 Zeitänderungen pro Tag
    Bereich der einstellbaren Temperaturen WWb.                               10 bis 65 °C
    Hysterese WWb.                                                                5 °C
    Minimaler Anzeigesprung                                                      0,1 °C
    Anzahl der Temperaturänderungen                                 6 Temperaturänderungen pro Tag
    Schutzart                                                                    IP20
    Arbeitstemperatur                                                         0 bis 40 °C
    Sprache                                                              CZ, PL, EN, DE, RU, SK

                                                                                                                                           25
Digitale Raumthermostate - mit GSM-Modul

           PT32 GST
                                                         Der PT32 GST ist digitaler Raumthermostat mit Möglichkeit
                                                         der Fernsteuerung per Handy. Zur Fernsteuerung dienen
                                                         kurze SMS-Nachrichten, die Temperaturveränderung oder
           Bestell.-Nr. - 0639
                                                         Ausschalten vom System ermöglichen.
PT32 GST

                      IP20                230 V AC
                                                                                    PI
                                                     ABC         HYS.                         PROFI
               5A                                                                  PID

                                                                                                                                   Steuerung mittels der
                                                             Thermostatsteuerung                                                  Applikation für Android
                                                                 mittels SMS                                                             und iOS

                                                                                    PT32 GST Applikation   PT32 GST Applikation
                                                                                     ist KOSTENLOS zum      ist KOSTENLOS zum
                                                                                    Herunterladen unter     Herunterladen unter
                                                                                         Google Play             AppStore

           Beschreibung:

           •   PT32 GST ist ein digitales Raumthermostat mit intergriertem GSM-Modul. Das Raumthermostat ist bestimmt für alle
               Kessel, die einen potentialfreien Kontakt benötigen (z.B. Gasheizkessel, Elektrokessel, Heizkreispumpen, Stellantriebe
               oder Klimaanlagen).
           •   Die Neuigkeit ist die PID-Regelung - es ist die genaueste stufenlose Regelung, die uns ermöglicht nicht nur eine
               kurze Zeit der Regelung, sondern auch hohe Genauigkeit ohne bleibende Regelabweichung zu erreichen.
           •   9 Wochenprogramme mit 6 Temperaturänderungen für jeden Tag
           •   Programmieren nach 10 Minuten und 0.5 °C
           •   Anzeige mit Hintergrundbeleuchtung
           •   Intuitive Steuerung in der ausgewählten Sprachkombination (CZ/PL/EN/DE/RU/SK)
           •   Wahl der Hysterse, PI-, PID-Regelung

   26
Digitale Raumthermostate - mit WiFi-Modul

                                                                                      PT32 WIFI
Intelligenter Thermostat mit der Möglichkeit der
Fernbedienung mit Handy, Tablet oder PC über
Wi-Fi-Netz
                                                                                                      Bestell.-Nr. - 0642
    PT32 WiFi Applikation
     ist KOSTENLOS zum

                                                                                                                                  PT32 WiFi
    Herunterladen unter
         Google Play                                              IP20                                       PI
                                                                                       ABC       HYS.                 PROFI
                                                        5A                                                  PID

    PT32 WiFi Applikation
     ist KOSTENLOS zum
     Herunterladen unter
          AppStore

Aufzeichnungsmöglichkeit der
langfristigen Temperatur
bis 1 Jahr zurück

                                                Steuerungsmöglichkeit mit den Applikationen:

Beschreibung:

•        PT32 WiFi ist ein digitales Raumthermostat mit intergriertem WiFi-Modul. Das Raumthermostat ist bestimmt für alle
         Kessel, die einen potentialfreien Kontakt benötigen (z.B. Gasheizkessel, Elektrokessel, Heizkreispumpen, Stellantriebe
         oder Klimaanlagen).
•        Die Neuigkeit ist die PID-Regelung - es ist die genaueste stufenlose Regelung, die uns ermöglicht nicht nur eine
         kurze Zeit der Regelung, sondern auch hohe Genauigkeit ohne bleibende Regelabweichung zu erreichen.
•        9 Wochenprogramme mit 6 Temperaturänderungen für jeden Tag
•        Programmieren nach 10 Minuten und 0.5 °C
•        Anzeige mit Hintergrundbeleuchtung                                                                         Video-
•        Intuitive Steuerung in der ausgewählten Sprachkombination (CZ/PL/EN/DE/RU/SK)                            Anleitung
•        Wahl der Hysterse, PI-, PID-Regelung
                                                                                      www.youtube.com/elektrobock

                                                                                                                                  27
Funk-Raumthermostate - BT010

             BT010
             Bestell.-Nr.- 0608
                                                  BT010 ist ein drahtloser Thermostat (Sender), der je nach gewünschter
                                                  Raumtemperatur die Empfängereinheit BT001, BT002 oder BT003
                                                  ansteuert, welche die angeschlossene Heizanlage schaltet.
Sender

         Beschreibung:

         •     schnelle Änderung der Solltemperatur mit Handrad
         •     Nachtdämpfung – Schnellwahltaste der Nachtdämpfung (automatische Absenkung um 3 °C für 8 Stunden)
         •     Frostschutz (3 °C)

             Sender

               IP20         2W                      AA
                                                   1,5 V
                                                       +
                                                            HYS.         KLASIK
                                     433,92 MHZ

             Technische Parameter
             Versorgung                                2 x 1,5 V alkal.Batterie AA
             Kommunikationstyp                               Bidirektional
             Frequenz                                         433,92 MHz
             Vf-Leistung                                       < 10 mW
             Anzahl der Temperaturänderungen           4 Zeitänderungen pro Tag
             Einstellbarer Temperaturbereich                  5 bis 39 °C
             Temperatureinstellung                             nach 1 °C
             Messgenauigkeit                                    ± 0,5 °C
             Schutzklasse                                         IP20
             Arbeitstemperatur                                0 bis 40 °C

  28
Funk-Raumthermostate
BT012 ist ein drahtloses Thermostat mit Kode-Selbstlernsystem und
einfacher Steuerung mit einem Rädchen und AP-Empfänger.                                   BT012
                                                                                           Bestell.-Nr.- 0603

                                                                                                                     BT012
                                                                                                    16 A / 230 VAC

 Beschreibung:

 •   Senkung der Temperatur in der Nacht (durch das Drücken der Taste wird die Temperatur automatisch
     um 3 °C reduziert)

                                                                                                     2W      IP20
                                                                              16A      433,92 MHZ

                                                                                                                     29
Funk-Raumthermostate

            BT013
            Bestell.-Nr.- 0613
                                             BT013 ist ein drahtloses Thermostat mit Kode-Selbstlernsystem und
                                             einfacher Steuerung mit einem Rädchen und Empfänger-Zwischensteckdose.
BT013

                                                                                                                               durchlaufende
                                                                                                                                 Steckdose

                                                                                                             8 A / 230 VAC

        Beschreibung:

        •     Senkung der Temperatur in der Nacht (durch das Drücken der Taste wird die Temperatur automatisch
              um 3 °C reduziert)

        Sender                                                                     Empfänger

            IP20       2W                     AA
                                             1,5 V
                                                                                   230 V AC     35m                         2W          IP20
                                                       HYS.          PROFI
                                433,92 MHZ       +                                                     8A   433,92 MHZ

        Technische Parameter
        Sender                                                                     Empfänger

        Versorgung                              2 x 1,5 V alkal. Batterie Typ AA   Versorgung                               230 V / 50 Hz
        Kommunikationstyp                              Bidirektional               Max. Schaltstrom                             8A
        Frequenz                                         433,92 MHz                Schaltungselement                           Relais
        Vf-Leistung                                        < 10 mW                 Reichweite                            35 m (in Gebäuden)
        Hysterese                                           0,4 °C                 Arbeitstemperatur                         0 bis 40 °C
        Einstellbarer Temperaturbereich                  11 bis 29 °C
        Temperatureinstellung                        nach 1 °C (von 11 °C)
        Messgenauigkeit                                      ±1 °C

        Schutzklasse                                         IP20
        Arbeitstemperatur                                 0 bis 40 °C
        Nachtdämpfung                                    3 °C / 8 hod.

  30
Funk-Raumthermostate
Einfacher Funk-Thermostat mit Kode-Selbstlernsystem. Dient für alle
Typen der Beheizung im Haushalt, Büro oder in der Werkstatt.                                             BT102
                                                                                                          Bestell.-Nr. - 0602

                                                                                                                                         BT102
                                                                                                                     16 A / 230 VAC
 Beschreibung:

 •      Einfacher Funk-Thermostat mit Kode-Selbstlernsystem.
 •      Dient für alle Typen der Beheizung im Haushalt, Büro oder in der Werkstatt.
 •      Vorteil ist die Möglichkeit einer Änderung des Bezugsraumes durch bloße Umlegung des Senders.
 •      4 Temperaturänderungen pro Tag
 •      Versorgung des Empfängers 230 V/ 50 Hz
 •      Anordnung des Empfängers direkt an der Installationsdose KU / KP68

     Sender                                                                 Empfänger

       IP20         2W                     AA
                                          1,5 V
                                                                            230 V AC     25m                          2W          IP40
                                                                KLASIK
                             433,92 MHZ       +                                                 16A   433,92 MHZ

     Technische Parameter
     Sender                                                                 Empfänger

     Versorgung                               2 x 1,5 V alkal.Batterie AA   Versorgung                                230 V / 50 Hz
     Kommunikationstyp                              Bidirektional           Max. Schaltstrom                              16 A
     Frequenz                                        433,92 MHz             Schaltungselement                            Relais
     Vf-Leistung                                      < 10 mW               Reichweite                             25 m (in Gebäuden)
     Anzahl der Temperaturänderungen          4 Zeitänderungen pro Tag      Arbeitstemperatur                          0 bis 40 °C
     Einstellbarer Temperaturbereich                 5 bis 39 °C
     Temperatureinstellung                            nach 1 °C
     Messgenauigkeit                                   ± 0,5 °C
     Schutzklasse                                        IP20
     Arbeitstemperatur                               0 bis 40 °C

                                                                                                                                         31
Funk-Raumthermostate
       Variante mit orangem Display und Kunststoff in weißer Farbe
                                                                                                                     BT22      Bestell.-Nr. - 0656

                                                                                                                  BT22-3-5
       Variante mit orangem Display und Kunststoff in Anthrazitfarbe

                                                                                                                                   Bestell.-Nr. - 6791
BT22

                                                                                              Bestell.-Nr.   - 6791

                                                                       Bestell.-Nr. - 0656
       Beschreibung:

       •       Funk Raumthermostat mit hintergrundbeleuchtetem Diplay
       •       Der BT22 ist für die Steuerung von Heizungsystemen in Familienhäusern, Wohnungen mit einem eigenen Heiz-
               kessel bestimmt.
       •       Großes übersichtliches Display mit Hintergrundbeleuchung ermöglicht Bedienung auch im Dunkeln.
       •       Intuitive Navigation in der ausgewählten Sprache (CZ/PL/EN/DE/RU/SK)
       •       6 Temperaturänderungen pro Tag möglich
       •       Programmierung nach 10 Minuten und 0,5 °C
       •       Durchgangssteckdose am Empfänger (zum Anschluss eines weiteren Geräts)

           Sender                                                                     Empfänger

             IP20         2W                     AA
                                                1,5 V
                                                                                      230 V AC     35m                                2W          IP20
                                                                          PROFI
                                   433,92 MHZ       +                                                           8A    433,92 MHZ

           Technische Parameter
           Sender                                                                     Empfänger

           Versorgung                               2 x 1,5 V AA alkal. Batterie      Versorgung                                      230 V / 50 Hz
           Kommunikationstyp                              Bidirektional               Max. Schaltstrom                                    8A
           Frequenz                                         433,92 MHz                Schaltungselement                                  Relais
           Vf-Leistung                                        < 10 mW                 Reichweite                                   35 m (in Gebäuden)
           Anzahl der Temperaturänderungen          6 Zeitänderungen pro Tag          Arbeitstemperatur                                0 bis 40 °C
           Einstellbarer Temperaturbereich                   5 bis 39 °C
           Temperatureinstellung                             nach 0,5 °C
           Messgenauigkeit                                     ± 0,5 °C
           Schutzklasse                                         IP20
           Arbeitstemperatur                                 0 bis 40 °C
           Sprache                                      CZ, PL, EN, DE, RU, SK

 32
Funk-Raumthermostate

BT23 RF
Bestell.-Nr.- 0612
                                                 Funk-Raumthemostat

                                                                                                                                             BT23 RF
                                                                                                                          8 A / 230 VAC

•      Großes übersichtliches Display mit                                     •      Betriebsmodus (URLAUB)
       Hintergrundbeleuchung                                                  •      Frostschutz (3 °C)
•      Voreingestelltes Wochenprogramm                                        •      Test der Verbindung (TEST)
•      6 Temperaturänderungen pro Tag möglich                                 •      Automatische Zeitumstellung von der Sommer- zur
•      Programmierung nach 10 Minuten und 0,5 °C                                     Winterzeit
•      Möglichkeit der Programmierung nach Tagen                              •      Einspeisung des Empfänders – 230 V / 50 Hz
       oder Mo-Fr, Sa-So und Mo-So                                            •      Durchgangssteckdose beim Empfänger, möglicher
•      Hysterese – Einstellung möglich von 0,1 °C bis 6 °C                           Anschluss eines weiteren Verbrauchers
•      Kurzfristige Änderung der Solltemperatur möglich                       •      LEDs zur Status-Anzeige auf dem Empfänger
•      Betriebsmodus (MANU)                                                   •      Reichweite ca. 35m
•      Dauerhafte Abschaltung (OFF)

    Sender                                                                        Empfänger

                   2W                     AA                                                     35m       300m   2W                  IP20
    FSK                     433,92 MHZ
                                         1,5 V
                                             +
                                                     PROFI
                                                                                    8A                                 433,92 MHZ

    Technische Parameter
    Sender                                                                        Empfänger

    Versorgung                                   2 x 1,5 V alkal.baterie AA       Versorgung                           230 V AC / 50 Hz
    Kommunikationstyp                                Bidirektional                Kommunikationstyp                    Bidirektional
    Frequenz                                           433,92 MHz                 Frequenz                               433,92 MHz
    Vf-Leistung                                          < 10 mW                  Reichweite (in Gebäuden)                bis 35 m
    Hysterese                                           0,1 bis 6 °C              Reichweite (im Freien)                  bis 300 m
    Einstellbarer Temperaturbereich                     5 bis 39 °C               Empfindlichkeit                        < -102 dBm
    Temperatureinstellung                               nach 0,5 °C               Ausgang                              Relais max. 8 A
    Messgenauigkeit                                       ±0,5 °C                 Schutzklasse                              IP20
    Schutzklasse                                           IP20                   Arbeitstemperatur                      0 bis 40 °C
    Arbeitstemperatur                                   0 bis 40 °C
    Sprache                                       CZ, PL, EN, DE, RU, SK

                                                                                                                                             33
Funk-Raumthermostate
       Variante mit orangem Display und Kunststoff
       in weißer Farbe                                                                                           BT32        Bestell.-Nr.- 0638

                                                                                                              BT32-3-5
       Variante mit orangem Display und Kunststoff
       in Anthrazitfarbe
                                                                                                                              Bestell.-Nr. - 0664
BT32

                                                                                                  Bestell.-Nr. - 0664

                                                                        Bestell.-Nr. - 0638

       Beschreibung:

       •    Das Funk Raumthermostat mit hintergurndbeleuchtetem Display findet breite Anwendung bei Temperaturregelung
            in Haushalten, Büros, oder Werkstätte.
       •    Großes übersichtliches Display mit Hintergrundbeleuchung ermöglicht Bedienung auch im Dunkeln.
       •    Intuitive Navigation in der ausgewählten Sprache (CZ/PL/EN/DE/RU/SK)
       •    9 Wochenprogramme mit 6 Temperaturänderungen pro Tag möglich
       •    Programmierung nach 10 Minuten und 0,5 °C
       •    Möglichkeit der Wahl der PI-Regelung oder Hysteresis
       •    Der Raumthermostat BT32 hat die Möglichkeit der Fernsteuerung per GSM-Netz. (GST1 oder GST2 Module)

       Sender                                                                        Empfänger

           IP20       2W                     AA
                                            1,5 V
                                                                                     230 V AC     35m                                   2W          IP20
                                                                     PROFI
                               433,92 MHZ       +                                                           8A          433,92 MHZ

       Technische Parameter
       Sender                                                                        Empfänger

       Versorgung                                   2 x 1,5 V AA alkal. Batterie     Versorgung                                         230 V / 50 Hz
       Kommunikationstyp                                 Bidirektional               Max. Schaltstrom                                       8A
       Frequenz                                            433,92 MHz                Schaltungselement                                     Relais
       Vf-Leistung                                           < 10 mW                 Reichweite                                      35 m (in Gebäuden)
       Temperaturänderungen                  6 Temperaturänderungen pro Tag          Arbeitstemperatur                                   0 bis 40 °C
       Einstellbarer Temperaturbereich                      3 bis 39 °C
       Temperatureinstellung                               nach 0,5 °C
       Messgenauigkeit                                        ±0,5 °C
       Arbeitstemperatur                                    0 bis 40 °C
       Regelungsart                                          HYS., PI
       Sprache                                        CZ, PL, EN, RU, SK, DE

 34
Funk-Raumthermostate - mit OpenTherm+
Funk-Raumthermostat mit OT+ Kommunikation
                                                                                                                            BT52
                                                                                                                             Bestell.-Nr.- 6652

                                                                                                                                                   BT52
Beschreibung:

•      Möglichkeit der Platzierung des Thermostates (des Senders) nach Bedarf.
•      Das vorgesehene System (die intelligente Zeitsteuereinheit) garantiert die bestimmte Temperatur in der
       geforderten Zeit.
•      Der adaptive Regler wertet den Temperaturgradienten des Raums aus und ist in der Lage, die unbedingt
       notwendige Zeit zur Erzielung der geforderten Temperatur zu bestimmen.
•      Wahl des Regelungstyps: Witterungsgeführte Regelung, Witterungsgeführte Regelung mit Korrektur gemäß
       Innentemperatur, PI-Regelung
•      9 wöchentliche Programme (wählbar) für ZH. (6 Temperaturänderungen am Tag).
•      1 wöchentliches Programm (wählbar) für WWb. (3 Zeitabschnitte mit unterschiedlicher Temperatur)
•      Speicher E-EPROM speichert alle Einstellungen für unbegrenzte Zeit, auch bei Spannungsausfall.
•      Möglichkeit der Steuerung über GSM Modul GST1 oder GST2 (kann hinzugekauft werden).
•      Automatische Umschaltung zwischen Sommer- und Winterzeit.

    Sender                                                                    Empfänger

     IP20          2W                     AA
                                         1,5 V
                                                      OT+                       OT+          35m                   2W        IP20         IP20
                                                                  PROFI
                            433,92 MHZ       +                                                      433,92 MHZ

    Technische Parameter
    Sender                                                                    Empfänger
    Versorgung                                   2 x 1,5 V alkal.Baterie AA   Versorgung                         aus der Kommunikationslinie OT+
    Kommunikationstyp                                BIDIREKTIONAL            Kommunikationslinie                   Doppellinie, ohne Polarität
    Frequenz                                           433,92 MHz             Schutzklasse                                     IP20
    Vf-Leistung                                          < 10 mW              Arbeitstemperatur                             0 bis 40 °C
    Temperaturänderungen                                 6 pro Tag
    Einstellbarer Temperaturbereich                     3 bis 39 °C
    Temperatureinstellung                               nach 0,5 °C
    Messgenauigkeit                                       ±0,5 °C
    Schutzklasse                                           IP20
    Arbeitstemperatur                                   0 bis 40 °C
    Sprache                                       CZ, PL, EN, DE, RU, SK

                                                                                                                                                   35
Funk-Raumthermostate - für Fußbodenheizung

            PH-BP1-P9
            Bestell.-Nr. - 1320
                                                         Drahtloser Neun-Kanal-Empfänger
                                                         zur Zonenheizungsregelung

            PH-BP1-P9 ist nicht an den Anschluss in der Applikation PocketHome® gebunden, sondern kann auch selbständig
PH-BP1-P9

            mit drahtlosen Thermostaten der Firma Elektrobock CZ s.r.o. arbeiten. Diese Thermostate können untereinander
            kombiniert werden, jeder der neun Kanäle des Empfängers erhält daher die Eigenschaften des eingesetzten
            Thermostats. Der Empfänger kann auch den Kessel, bzw. die Pumpe bedienen. Bei der Heizungsanforderung jedes
            beliebigen Kanals schaltet auch das Relais Nr. 10 automatisch ein, das die Heizung oder die Umwälzpumpe steuert.

                                                                                                         PH-BP1-P9

               PH-BP1-P9 arbeitet mit folgenden Raumthermostaten zusammen:

                     BT010                BT210               BT220               BT230                BT320

                  BT320 GST               BT100               BT710

   36
Funk-Raumthermostate - für Fußbodenheizung

                                                                                                                          PH-BP1-P9
Beschreibung:

•      9Kanal Empfänger PH-BP1-P9 in Verbindung mit dem Sender PH-BP1-V dient zur Zonenregelung im
       Fußbodenheizung-System.
•      Das ganze Set kann man in PocketHome-System aufnehmen und alle Zonen von einem Ort mittels Zeintraleinheit
       oder PC regeln. In diesem Fall sollten Sie zunächst eine Aktivierung der Sender PH-BP1-V in der Zentraleinheit
       durchführen.
•      Das Set kann auch komplett autonom (ohne Zentraleinhet) arbeiten.
•      Hauptfunktion des Empfängers ist die Thermoventile-Regelung laut Forderungen der Sender. Der Empfänger kann
       Signale von max. 9 Sendern empfangen.

    Empfänger

     IP20          2W                      35m                                                                     IP20
                                                  PROFI
                        433,92 MHZ   16A
    Technische Parameter
    Empfänger
    Versorgung*                                                            5 V DC , max. 900 mA (AD05, AD05-DIN)
    Frequenz                                                                           433,92 MHz
    Reichweite                                                             300 m (im Freien), 35 m (in Gebäuden)
    Empfindlichkeit                                                                     ≤102 dBm
    Anzahl der Kanäle                                                          9+1 (potentialfreie Kontakte)
    Max. Schaltstrom                                                                       16 A
    Schaltungselement                                                                     Relais
    Schutzklasse                                                                           IP20
    Arbeitstemperatur                                                                   0 bis 40 °C

* Zum Gerät ist die Versorgungsquelle AD05 - DIN, AD05-DU hinzu zu kaufen

                                                                                                                          37
Funk-Raumthermostate - für Infrarotheizung

        BT710                                                                  Funk-Raumthermostatmostat

        BT710 ist ein drahtloser Thermostat (Sender). Dieser steuert die Empfangseinheit BT001, BT002 oder BT003 nach
        der gewünschten Raumtemperatur, welche die angeschlossene Heizanlage schaltet.
BT710

        Mit einem Funk-thermostat BT710 können bis 9 Schaltelemente, die sich in Reichweite befinden, gesteuert
        werden. Die Elemente werden nacheinander geschaltet, um dadurch Stromstöße im Netz zu vermeiden. Die
        Reichweite in der Bebauung beträgt ca. 35 m – je nach eingesetztem Empfänger und Gebäudeart.

  38
Funk-Raumthermostate - für Infrarotheizung
 BT710 werden in verschiedenen Farbkombinationen der Kunststoffe und LCD geliefert.

           BT710-1-1
            Bestell.-Nr. - 6792
                                                                                                   BT710
                                                                                                   Bestell.-Nr. - 6710
                                   BT710-3-1
                                     Bestell.-Nr. - 6793
                                                                 BT710-1-5
                                                                  Bestell.-Nr. - 6790     BT710-3-5

                                                                                                                                BT710
                                                                                           Bestell.-Nr. - 6794

Einsatzbeispiel der gemeinsamen Steuerung von 3 Infraheizplatten in einem Raum

       BT003                            BT002                                     BT001                             BT710

                                         Sender

                                          IP20         2W                     AAA
                                                                              1,5 V
                                                                                  +
                                                                                               HYS.         PROFI
                                                                 433,92 MHZ

                                         Technische Parameter
                                         Sender

                                         Versorgung                                           2 x 1,5 V AAA alkal. Batterie
                                                                                          (nicht im Lieferumfang enthalten)
                                         Kommunikationstyp                                         Bidirektional
                                         Frequenz                                                     433,92 MHz
                                         Vf-Leistung                                                   < 10 mW
                                         Hysterese                                                       0,2 °C
                                         Temperaturänderungen                              6 Temperaturänderungen pro Tag
                                         Minimale Programmierzeit                                     10 Minuten
     Weißer/schwarzer Ständer,           Temperaturbereich                                  5 °C bis 39 °C (Frostschutz 3 °C)
         je nach der Farbe
                                         Temperatureinstellung                                        nach 0,5 °C
  der BT710-X-X Senderausführung
                                         Minimaler Anzeigesprung                                         0,1 °C
                                         Messgenauigkeit                                                ±0,5 °C

                                                                                                                                39
Funk-Raumthermostate - mit GSM-Modul

           BT32 GST
           Sofiszierter, ferngesteuerter Funk-Raumthermostat, der mit Hilfe von SMS-Nachrichten
           aus Ihrem Handy bedient wird.
BT32 GST

                                                                              KOSTENLOS zum         KOSTENLOS zum
                                                                             Herunterladen unter   Herunterladen unter
              Thermostatsteuerung             Steuerung mittels der              Google Play            AppStore
                  mittels SMS                    Applikation für
                                                Android und iOS

   40
Funk-Raumthermostate - mit GSM-Modul

                                                                                                BT32 GST Bestell.-Nr.- 0641

                                                                                                                                          BT32 GST
                                                                                                                              durchlaufende
                                                                                                                                Steckdose

Beschreibung:

•      Möglichkeit der Temperatur– oder Betriebsänderung mittels Mobiltelefon
•      Anzeige mit Hintergrundbeleuchtung
•      Intuitive Steuerung in der ausgewählten Sprachkombination (CZ/PL/EN/DE/RU/SK)
•      9 Wochenprogramme mit 6 Temperaturänderungen für jeden Tag
•      Möglichkeit der Wahl der PID, Regelung, PI-Regelung oder Hysteresis
•      Möglichkeit einen externen Fühler anzuschließen
•      Empfänger ist mit Codeselbstlernsystem und E-EPROM-Speicher ausgestattet.
•      Zweidrahtanschluss zum Kessel (potentialfreier Kontakt)

    Sender                                                                  Empfänger

     IP20         2W                                                        230 V AC     35m                      2W          IP20
                                                 ABC          PROFI
                            433,92 MHZ                                                          8A   433,92 MHZ

    Technische Parameter
    Sender                                                                  Empfänger

    Versorgung                             5 V DC, 2,5 A, typ AD05 - Jack   Versorgung                            230 V / 50 Hz
    GSM Modul                                         SIM900                Max. Schaltstrom                          8A
    Vf-Leistung                                      < 10 mW                Schaltungselement                        Relais
    Temperaturänderungen                 6 Temperaturänderungen pro Tag     Reichweite                               35 m
    Hysterese                                      0,1 °C bis 6 °C          Arbeitstemperatur                      0 bis 40 °C
    Minimale Programmierzeit                        10 Minuten
    Temperaturbereich                               3 bis 39 °C
    Temperatureinstellung                           nach 0,5 °C
    Messgenauigkeit                                   ±0,5 °C
    Arbeitstemperatur                               0 bis 40 °C
    Sprache                                    CZ, PL, EN, DE, RU, SK

                                                                                                                                          41
Funk-Raumthermostate - Empfänger

                                          BT001
                                          Bestell.-Nr. - 0606
                                          Aufgrund der erfassten Daten des Funk-Raumther-
                                          mostats schaltet die verbundene Heizungsanlage.
Empfänger

                                          Hauptvorteile ist die Montage in einer Unterputzdose.
                                          Der BT 001 ist zur Schaltung von Infrarotheizungen,
                                          elektrischen Heizkörpern usw. geeignet.
                                          Kommunikation mit allen als BT bezeichneten
                                          Sendern.

                                          BT002
                                          Bestell.-Nr. - 0604
                                          Aufgrund der erfassten Daten des Funk-
                                          Raumthermostats     schaltet    die   verbundene
                                          Heizungsanlage. Der BT 001 ist zur Schaltung von
                                          Infrarotheizungen, elektrischen Heizkörpern usw.                         BT002-A
                                          geeignet.
                                          Kommunikation mit allen als BT bezeichneten                                             OC2

                                          Sendern.

                                          BT002-A
                                          Bestell.-Nr. - 0609                                                                           OC1

                                          Es steuert zwei unabhängige Heizkreise und eine         Heizkessel

                                          Stromquelle (Kessel).

                                          BT003
                                          Bestell.-Nr. - 0607                                                  L             L‘
                                          Aufgrund der erfassten Daten des Funk-Raumther-
                                          mostats schaltet die verbundene Heizungsanlage.
                                          Kommunikation mit allen als BT bezeichneten
                                          Sendern.
                                                                                                               16A
                                          Der Stromverbraucher wird an die Schaltsteckdose in
                                          der Anlage angeschlossen.

                                          BT005
                                          Order Nr. - xxxx                                                     L             L‘
                                          BT005 dient zum Schalten des Heizungssystems
                                          in Verbindung mit Thermostaten.
                                          Kommunikation mit allen als BT bezeichneten
                                          Sendern.
                                                                                                                8A
                                                                                                               16A
                                             Durchgangssteckdose

                                             Schaltausgang

            Alle BT00x Empfänger sind mit Kodeselbstlernsystem und E-EPROM-Speicher ausgestattet. E-EPROM-Speicher bewahrt
            alle Daten unbegrenzt lang, auch bei einem Stromausfall, auf.
            Die Empfänger sind kompatibel mit allen Sendern der Reihe BT.

   42
Funk-Raumthermostate

BT002-A
Bestell.-Nr. - 0609
                                                                   Drahtloser Empfänger
                                                                   für zwei Kreisläufe

Der drahtlose Doppelkanal-Empfänger BT002-A ist zur Steuerung des Kessels und zweier Umlaufpumpen
bestimmt, Insbesondere für Zweifamilienhäuser mit einem Kessel und zwei unabhängigen Heizkreisläufen.

                                                                                                             BT002-A
                                                                              Thermostate, die zum Paaren
                                                                               mit BT002-A geeignet sind
                                                                                (auch eine Kombination ist
                                                                                         möglich)

                      Thermostat für
                      den Kreislauf 2

                                                                                          BT010
                                                            Thermostat für
                                                            den Kreislauf 1

                                                                                           BT710

                                 OC2

                                                                                           BT220
                                                                                           BT320
                                   OC1

                                         BT002-A                                           BT100

                                                    OC2

                                                                                           BT230

                                                                       OC1

                                                                                                             43
Digitale Heizkörperthermostate

       HD13                                                                     Digitaler Heizkörperthermostat

       Neue thermostatische Köpfe mit großem hintergrundbeleuchtetem * LCD sind zur Temperaturregelung in Räumen
       mit Warmwasserradiatorbeheizung bestimmt. Neue und verbesserte Funktionen, wie voreingestelltes Programm,
       8 programmierbare Temperaturänderungen pro Tag, Anzeige offenes Fenster, Boost Funktion und Einfrierschutz,
       machen dieses Produkt zum perfekten Gerät zur Heizungsregelung zum günstigen Preis.
HD13

       *Hintergrundbeleuchtetes Display nur bei HD13-L und HD13-Profi

              Dieser Kopf wird in drei Ausführungen hergestellt, die sich durch hintergrundbeleuchtetes LCD und
              Funktionsausstattung unterscheiden:

               HD13                                 HD13-L                             HD13-Profi
               Bestell.-Nr. - 0163                     Bestell.-Nr. - 0174                     Bestell.-Nr. - 0175

 44
Digitale Heizkörperthermostate
Digitaler Heizkörperthermostat
                                                                                                                                  HD13
Bei der Entwicklung des neuen digitalen Kopfs HD13 haben wir sämtliche Erfahrungen und Anforderungen von Ihnen, den
Verbrauchern berücksichtigt, die wir bei der Produktion und beim Verkauf der letzten Version HD10 und HD20 gewonnen
haben. Der neue Kopf HD13 verfügt über großes hintergrundbeleuchtetes LCD mit größerer Anzahl der dargestellten
Segmente. Am LCD wechseln die Angaben, die über den aktuellen Zustand der Regelung, wie z.B. über aktuelle und

                                                                                                                                                              HD13
gewünschte Temperatur, Öffnungsprozente und Zeit, informieren. Dieser Kopf ist zurzeit das Kleinste am Markt und nimmt
daher nicht viel Platz am Radiator ein. Günstige Anordnung von LCD und der Steuerungselemente ermöglicht leichtere
Steuerung. Die größte Aufmerksamkeit wurde jedoch der Lautstärke vom Getriebemechanismus geschenkt. Die Lagerung
des Kleinmotors im Silentblock setzt die Lautstärke auf das niedrigste mögliche Niveau herab.

                 TECHNISCHE PARAMETER                                      HD13                    HD13-L                 HD13-PROFI
                 Beleuchtetes LCD-Display

                 Für jeden Tag ein anderes Program
                 Temperaturstufen                                             2                         2                          6
                 Anzahl der Temperaturänderungen                              8                         8                          6
                 Programmierzeit                                         30 Minuten                30 Minuten                 10 Minuten
                 Temperaturbereich                                      3 °C bis 39 °C            3 °C bis 39 °C             3 °C bis 39 °C
                                                                                                                                                     IP40
                 Minimaler Anzeigesprung                                    0.1 °C                    0.1 °C                     0.1 °C
                 Temperatureinstellung                                      0.5 °C                    0.5 °C                     0.5 °C
                 Automatische Adaptation

                                                                                                                                                     ASS
                 Kurzfristige Temperaturänderung

                 Indikation der Ventilöffnung in %

                 OFF-Funktion

                 BOOST-Funktion*

                 Kalksteinschutz (ASS)                                                                                                              BOOST
                 Aut. Winter- / Sommerzeitumstellung

                 Frostschutzfunktion                                                                                                                   AA
                                                                                                                                                      1,5 V
                 Funktion Geöffnetes Fenster
                                                                                                                                                          +
                 Einstellung der Funktion G. Fenster

                 Batteriestandsanzeige

                 Maunelle Ventilbedienung

                 Backup bei Batterienwechsel                                      15 s                      15 s                       15 s
                 EEPROM Speicher

                 Optimal Start Funktion

                 Tastensperre

                 Stecker für Temperaturfühler

                 Stecker für externe Versorgung

                 Sommer Betriebsart
                 Montagemutter                                            Kunststoff               Kunststoff                   Metall
                                                                    10 µA beim Standby         10 µA beim Standby         10 µA beim Standby
                 Verbrauch
                                                                     30 mA beim Lauf            30 mA beim Lauf            30 mA beim Lauf
                 Batterie (im Lieferumfang enthalten)                 2 x 1,5 V AA Alkal.       2 x 1,5 V AA Alkal.       2 x 1,5 V AA Lithium

                *Funktion BOOST- das Ventil wird für 100 % für 5 Minuten geöffnet.

Reduktion:
HD13 sind zur Montage für Standardventile mit Gewinde M30x1,5mm bestimmt. Für andere Ventile produzieren wir
Reduktionen.

       Herz                  Myjava                       Giacomoni                         Coterm                    Danfoss                 Danfoss RTD

                                                                                                                                                              45
Temperaturabhängig geschaltete Steckdosen

     TS01
     Bestell.-Nr. - 0154
                            Temperaturabhängigi geschaltete Steckdose.
                            Sie werden in drei Ausführungen produziert, die sich
                            untereinander durch ihre Programmausstattung unterscheiden.

     TS05
     Bestell.-Nr. - 0170
TS

     TS10
     Bestell.-Nr. - 0151

     TS20
     Bestell.-Nr. - 0150

46
Temperaturabhängig geschaltete Steckdosen

Vorteile der Steckdose TS20:
•
•
       Für jeden Tag ein anderes Programm
       Möglichkeit der Einstellung von drei Temperaturstufen (Komfort,
                                                                                                                  TS01
•
•
       Ersparung, Party)
       Hystereseeinstellung möglich (0,1°C bis zu 6°C)
       Einfache Bedienung und Programmierung
                                                                                                                  TS05
                                                                                                                  TS10
•      kurzfristige Änderung der Programmtemperatur möglich
•      Funktion der dauerhaften Ausschaltung des Verbrauchers (OFF)

                                                                                                                                   TS
•      Temperaturregulierung nach 0,5°C

                                                                                                                  TS20
•      Übersichtsdisplay
                                                                               ECO Design        ECO Design
•      Pufferbatterie
    Parameter der Einstellung              TS01             TS05                TS10             TS20
    Für jeden Tag ein anderes Progr.
    Temperaturstufen                          -                -                    2                3                  IP20
    Schaltzeiten                              -                -                    4                6
    Programmierzeit                           -                -             30 Minuten        10 Minuten
                                                                                                                        230 V AC
    Temperaturbereich                  11 °C bis 29 °C   3 °C bis 40 °C      3 °C bis 40 °C   3 °C bis 40 °C
    Minimaler Anzeigesprung                   -             0,5 °C               0,1 °C           0,1 °C
    Messgenauigkeit                         1 °C            0,5 °C               0,5 °C           0,5 °C
    Hysteresis                             0,3 °C           0,5 °C               0,5 °C       0,1 °C bis 6 °C
    Regelungsart                         ON / OFF          ON / OFF            ON / OFF         ON / OFF
    Funktion Geöffnetes Fenster
                                                                                                                        L     L‘
    Vorzeitiges Einschalten
    Funktion OFF                                                                                                        16A
    Frostschutz
    Kurzfristige Temperaturänderung                                                                                     HYS.
    Anzeige der Entladung von
    Akkus
    Kindersicherung
    Temperatureinstellung                   1 °C            0,5 °C               0,5 °C           0,5 °C
    Sicherung der Programm-                                                  dauerhaft(E-     dauerhaft(E-
    einstellung                                                               -EPROM)          -EPROM)
    Sicherung des Uhrlaufs                                                      50 Std.          100 Std.

    Parameter der Einstellung              TS01             TS05                TS10             TS20
    Versorgung                          230 V / 50 Hz    230 V / 50 Hz       230 V / 50 Hz    230 V / 50 Hz
    Verbrauch                             < 0,5 VA         < 0,5 VA            < 0,5 VA         < 0,5 VA
    Schaltungselement                      Relais           Relais               Relais           Relais
    Ausgang                              max. 16 A        max. 16 A           max. 16 A        max. 16 A
                                                                            NiMh 2,4 V / 40   NiMh 2,4 V /
    Pufferbatterie                            -                -
                                                                                mAh             80 mAh
    Schutzklasse                            IP20             IP20                 IP20            IP20
    Arbeitstemperatur                  0 °C bis 40 °C    0 °C bis 40 °C      0 °C bis 40 °C   0 °C bis 40 °C

Elektrische Heizplatte                    Heizkörper               Elektrische Heizleiter                       Infrarotheizung

                                                                                                                                   47
Stellmotorregler für DIN Leiste

        RJ401
        Bestell.-Nr.- 4401
                                            Temperaturschalter

        RJ401 dient als Temperaturschalter zur Schaltung einer Kreislaufpumpe bei eingegebener Temperatur und zum
        anschließenden Stoppen der Pumpe bei Temperatursenkung um die vorgegebene Hysterese.
RJ401

         230 V AC

         5A / 250V AC

            10K

          HYS.                 CT01 - 10K - im Lieferumfang enthalten

              230 V / 50 Hz

                     temp.
                     Sensor

                              OC1

        Funktion:
                                                                                       230 V / 50 Hz
        Nach Anheizen des Kessels schaltet OC1 nach
        Erreichung der gewünschten Temperatur ein. Kühlt
        der Kessel zu Beginn durch zurückfließendes kaltes
        Wasser ab, schaltet OC1 ab. Auf diese Weise wird                        Steuerung
        zum Teil die “Teerung“ des Kessels infolge kaltes                       des Kessels               temp.
                                                                                                          Sensor
        Rückwassers eingeschränkt. Wird im Kessel nicht
        mehr geheizt, dann schaltet OC1 nach teilweiser
        Abkühlung ebenfalls ab. Dadurch wird unnötiger
        Pumpenbetrieb verhindert.

                                                                                                                     Kaltwasserzuleitung

        Technische Parameter
        Versorgung                                230 V / 50 Hz         Automatische Einschaltung des Kessels bei Senkung
        Verbrauch                                   do 0,5 W            der Wassertemperatur im Zentralheizungsbehälter –
        Regelbereich                             20 °C bis 80 °C        Steuerung der Aufladung
        Hysteresis                                2 °C bis 35 °C
                                                                        (nur für Kessel, die diese Funktion erlauben)
        Arbeitstemperatur                         0 °C bis 50 °C
                                                                        Zum Zeitpunkt, wenn die Temperatur im Behälter den
        Ausgangs                              Relais 5 A / 250 V AC
                                                                        eingestellten Wert unterschreitet, schaltet der Kontakt und der
                                             potentialfreie Kontakte    Kessel zündet an. Nach Erreichen der gewünschten Temperatur
        Schutzklasse                                  IP20              schaltet der Kessel ab. Den Vorteil dieser Steuerung stellt die
        Montage                                    DIN Leiste           Möglichkeit dar, die Hysterese im Bereich von 2 bis 35°C
        Temperatursensor 10K                         1 Stck.            einzustellen.

  48
Stellmotorregler für DIN Leiste
Temperatur-Differenzschalter
                                                                                                               RJ402
                                                                                                               Bestell.-Nr. - 4402
RJ402 dient als Temperatur-Differenzschalter zur Schaltung z. B. einer Kreislaufpumpe bei eingegebener Differenz der
Temperaturen und zum anschließenden Stoppen der Pumpe bei Senkung der Temperaturdifferenz um die vorgegebene
Hysterese.

                                                                                                                                     RJ402
   230 V AC

    5A / 250V AC

                   2×
       10K

    IP20
                                2 x CT01 - 10K - im Lieferumfang enthalten

                                230 V / 50 Hz
                          CT1

                                          CT2

                    OC1

Steuerung der Umwälzungspumpe beim Solarsystem:
                                                                             230 V / 50 Hz
RJ402 vergleicht den Temperaturunterschied zwischen CT1
und CT2.                                                                                                 CT2

Zum Zeitpunkt, wenn CT1 um den eingestellten Wert
                                                                                                   OC1
wärmer als CT2 ist, schaltet das Relais, und der OC1 Motor
zündet an. Unterschreitet die Temperatur des Solars den
eingestellten Grenzwert, schaltet OC1 ab.
                                                                                             CT1
                                                                                                                    OC2
Technische Parameter
Versorgung                                       230 V / 50 Hz
Verbrauch                                          bis 0,5 W
Max. Temp. beim Sensor                          -20 °C bis 120 °C     Automatische Nachladung des Warmwasserbehälters:
Differenz der Temp.                              2 °C bis 50 °C       RJ402 misst die Temperatur in der Wärmequelle, in diesem
Senkung der Temp. um                             2 °C bis 35 °C
                                                                      Fall im Kessel. Überschreitet die Temperatur im Kessel die
Arbeitstemperatur                                0 °C bis 50 °C
                                                                      Temperatur im Behälter um den eingestellten Wert, schaltet
Ausgang                                    Relais 5 A / 250 V AC      OC1 ein, dadurch wird das Warmwasser nachgeladen. Im
                                          potentialfreie Kontakte
                                                                      Falle, dass der Temperaturunterschied um den eingestellten
Schutzklasse                                          IP20
                                                                      Wert sinkt (Senkung), schaltet die Nachladung des
Montage                                            DIN Leiste
                                                                      Warmwasserbehälters ab.
Temperatursensor 10K                                 2 Stck.

                                                                                                                                     49
Stellmotorregler für DIN Leiste

        RJ403
        Bestell.-Nr. - 4403
                                                                                 Zweistufen-Temperaturschalter

        RJ403 dient zur Schaltung der Kreislaufpumpen bei eingegebener Temperatur T1 und T2 und zum anschließenden
        Stoppen der Pumpe bei Senkung der Temperatur um die Hysterese 5 °C.
RJ403

          230 V AC

                             2×
           5A / 250V AC

              10K

           IP20

                                        CT01 - 10K - im Lieferumfang enthalten

           HYS.

            230 V / 50 Hz

                                  OC2

                                                         OC1

                            CT1

        RJ403 hat zwei einstellbare Schaltebenen:
                                                                                 Technische Parameter
        Zum Zeitpunkt, wenn die Temperatur in der Wärmequelle
        die erste Ebene erreicht, schaltet RE1 und dadurch läuft OC1             Versorgung                  230 V / 50 Hz
        an und beginnt, Energie ins Heizsystem zu liefern. Im Falle,             Verbrauch                       1W
        dass es ausreichende Energiemenge im System gibt und die                 Regelbereich               20 °C bis 80 °C
        Temperatur weiter steigt und ihr Wert die zweite Ebene erreicht,         Hysteresis                      5 °C
        kommt es zur Ladung des Warmwasserbehälters. Die Hysterese
                                                                                 Arbeitstemperatur          0 °C bis 50 °C
        bei beiden Werten ist fix auf 5°C festgelegt. Bei Störung des
                                                                                 Ausgangs                Relais 5 A / 250 V AC
        Temperaturfühlers schalten beide Pumpen ein.
                                                                                                        potentialfreie Kontakte
                                                                                 Schutzklasse                    IP20
                                                                                 Montage                      DIN Leiste
                                                                                 Temperatursensor 10K           1 Stck.

  50
Sie können auch lesen
