AUTODESK AUTOCAD Plant 3D
AutoCAD Plant 3D – Python Scripting
Trainingshandbuch
Skripte für Katalogbauteile
Equipment Skript Format
Nozzle Katalog
Entwicklungsumgebung – Rohrhalterungen - Schwerlastrinnen
_____________________________________________________________________
AUTODESK AUTOCAD PLANT 3D
Plant 3D Python - Skripting
1. Auflage / September 2020
A. Seitz Ingenieur GmbH
_____________________________________________________________________
_____________________________________________________________________
Vorbemerkungen
Dieses Handbuch beschreibt die Erstellung von Python Skripten für AutoCAD Plant 3D. Grund
legende Kenntnisse in der Rohrklassen und Katalogerstellung sind Voraussetzung für das Ver
ständnis der Ausführungen. Kenntnisse der Programmiersprache Python sind hilfreich aber
nicht unbedingt erforderlich.
Erstellen Sie immer eine Sicherungskopie Ihres aktuellen Projektes, bevor Sie die Beispiele
aus dem Handbuch nachvollziehen. Durch fehlerhafte Einträge in den Datenbanken können
Sie Ihr Projekt irreparabel beschädigen.
Sonderzeichen in Objektnamen können zu Problemen mit SQL Server führen. Verwenden Sie
deshalb für den Projektnamen keine Sonderzeichen und keine Leerzeichen.
Ein „regulärer Bezeichner“ ist ein Name der nur A-Z, a-z, 0-9 und einen Unterstrich ( _ )
enthält.
Jede „nicht-reguläre“ Kennung sollte in doppelte Anführungszeichen gesetzt werden. Dies
funktioniert nicht bei allen Systemen. Beachten Sie diesen Aspekt bei der Formulierung Ihrer
SQL – Statements.
Autor: Frank Kümmel
EuKo EDV und Konstruktionsservice
Seckentalstraße 2
66440 Blieskastel
E-Mail: FrankKuemmel@gmx.de
Für Fragen und Anregungen zum Buch steht Ihnen der Autor unter der oben genannten E-Mail
Adresse gerne zur Verfügung.
_____________________________________________________________________
Hinweise
Sie dürfen weder das gesamte Handbuch, noch Teile davon in irgendeiner Form, keiner Me
thode oder zu keinem Zweck vervielfältigen. Das Handbuch darf nicht digitalisiert, nachge
druckt, digital gespeichert oder in irgendeiner Form verarbeitet werden.
Texte und Screenshots wurden mit größter Sorgfalt erstellt. Trotzdem können Fehler nicht
ausgeschlossen werden. Die Autoren übernehmen keine Verantwortung oder Haftung für
mögliche fehlerhafte Angaben und deren Folgen.
Markennamen und Produktbezeichnungen sind in diesem Handbuch nicht gekennzeichnet.
Trotzdem sind Sie eingetragene Warenzeichen oder Warenzeichen der jeweiligen Firma.
_____________________________________________________________________
Workshop Plant 3D Python Scripting für Plant 3D
Benutzerdefinierte Skripte in Plant 3D
Einführung........................................................................................................1
Einfaches Skript für Katalogbauteile...............................................................3
Skript registrieren
Skript testen
Vorschaubilder erstellen
Anwendung im Spec – Editor
Die Funktion setpoint.......................................................................................6
Skript: PHCT_PIPE_REC_01.py
Die Funktion translate und subtractForm.......................................................8
Skript: PHCT_PIPE_UAA_01.py
Bearbeitungsmodus aktivieren
Systembauteile verwenden............................................................................12
Skript: nozflage.py
Python Skript für Nozzle Katalog...................................................................14
Plant 3D Anbindung........................................................................................16
TESTASCRIPT / TESTASCRIPT1
Struktur der Skripte.......................................................................................18
Equipment Skript Format...............................................................................21
Skript: SimpleVesselSkirt.py
EquipmentType.xml
Vorschaubilder ( 200x200 Pixel )
Kategorien ( Categories )
Kombination Aktuator – Ventil.......................................................................32
Entwicklungsumgebung.................................................................................33
Python Decompiler
Texteditor
XML – Editor
Bildbearbeitungsprogramme
Dateien packen und entpacken
GUID – Generator
Python
Virtuelle Maschine
Python Werkzeugpalette in Plant 3D
1/3 @ Frank Kümmel
Workshop Plant 3D Python Scripting für Plant 3D
Bauteilskripte..................................................................................................39
Stutzen, Flansche
Adapter – rechteckig auf rund
Schelle, Support
Schiene, U-Profil
Katalog für Schwerlastrinnen........................................................................42
Kabelrinne
Kreuzstück – Skript: PHCT_COSS_UAA_01.py
Kreuzstück mit Radius – Skript: PHCT_COSS_UAA_01.py
Primitives – Grundkörper...............................................................................46
Funktionen zum Ändern von Objekten.........................................................54
Python.............................................................................................................63
Versionen, Programmbibliotheken und Distributoren
Python 2
Python Distributation Anaconda
Variablen in Python
Aktuelle Python Version in Plant 3D
Systemskripts ( variants.zip ).......................................................................65
Mutter - Skript: CNUT6_001.py
Rohrhalterungen – Rohrunterstützungen .....................................................68
Skript: RoHaTB01.py
Rohrhalterungen – gedrehte Schelle............................................................72
Schelle – Skript: CSGC006.py
Halterung komplett: - Skript: HEGB001.py
Rohrunterstützung an Rohrbogen.................................................................75
System-- Support – Skript; CSGF002
Armaturen......................................................................................................77
Systemskript: valve.py
2/3 @ Frank Kümmel
Workshop Plant 3D Python Scripting für Plant 3D
Python 2.7.2...................................................................................................79
Download und Installation
IDLE ( Python GUI )
Print
Der Interpreter
3D – Grafik mit VPython................................................................................83
Download und Installation
VIDLE ( VPython GUI )
Szenen
Einführung in VPython
Plant 3D – Python...........................................................................................91
Cylinder ( Tee – Stück, .uniteWith, .rotateY ).................................................92
Box ( Platte, subtractFrom )........................................................................97
Sechskant erstellen ( Mutter ).....................................................................99
Systemskripte – Kabelkanal......................................................................102
Kabeltrassenkatalog mit Systemskripten.....................................................106
T-Stutzen – Schneidringverschraubung.......................................................110
Fittings – Rohrbogen................................................................................112
Kabelkanäle -Basiskatalog...........................................................................115
Rohrklasseneinstellungen
Bauteile
Rohrhalterungen...........................................................................................131
Die Funktion s.setLinearDimension
Halteklammer PIK_HK
Gleitstück EU_HA_001
Konsole PIK_AK
Tipps und Tricks............................................................................................136
Import von Systemskripten
Zahlenschreibweise
Component Designation – Parametric ( Verwendung als )
3/3 @ Frank Kümmel
Workshop Plant 3D Python Scripting für Plant 3D
Benutzerdefinierte Skripts in Plant 3D
Einführung
Plant 3D enthält einen Katalog mit vordefinierten Komponenten. Um 3D – Darstellungen
davon zu erstellen werden „Scripts“ ( Component Scripts ) verwendet. Ein Skript ist eine
kurze ( Python ) Subroutine, die die Dimensionen einer Komponente als Eingabe verar
beitet und daraus die 3D – Darstellung eines Bauteils generiert.
Etwa 20.000 verschiedene Skripts sind Teil von Plant 3D, zusätzliche Skripte können hin
zugefügt werden. Die verfügbaren Skripts decken fast alle Arten von Komponenten ab,
die in der Anlage häufig verwendet werden: Rohre, Bögen, Flansche, T-Stücke, Kreuze,
Düsen, Böden, verschiedene Ventiltypen und vieles mehr.
Python
Python ist eine interpretierte, interaktive, objektorientierte Programmiersprache. Sie be
inhaltet Module, Ausnahmen, dynamische Typisierung und dynamische Datentypen und
Klassen. Python hat Schnittstellen zu vielen anderen Systemen und ist in C oder C++ er
weiterbar. Ein weiterer Vorteil ist die klare gut verständliche Syntax.
Python ist als Erweiterungssprache für Anwendungen einsetzbar, die eine programmier
bare Schnittstelle benötigen. Python ist portierbar: Die Programmiersprache läuft auf vie
len Unix-Varianten, auf dem Mac und auf PCs unter Windows.
Wie arbeiteten Python und Plant 3D zusammen ?
Der Python Interpreter ist in die Anwendung durch C++ Routinen als Erweiterungsmodul
eingebunden. Dieses Python-Modul wird dann in verschiedenen Content-Skripten
verwendet. Diese Skripts erzeugen, mit einem Satz von Parametern, eine Komponente,
die als Content-Adapter bezeichnet wird, die dann die Geometrie erzeugt
Arten von Python Scripts
Equipment Scripts

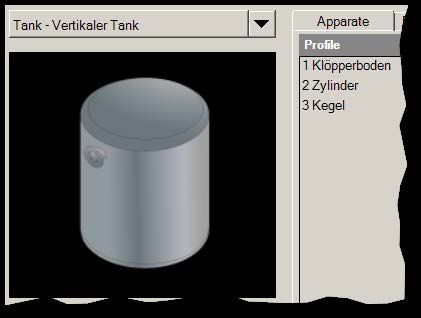

Plant 3D verwendet Skripte zu verschiedenen Zwecken. Z.B. für Ausrüstung
( Equipment ). Im Equipment – Dialog können Sie Geräte aus Grundformen aufbauen.
Diese Grundformen sind fix im Programm definiert ( hard - coded ) und lassen sich nicht
editieren.
1/137 @ Frank Kümmel
Workshop Plant 3D Python Scripting für Plant 3D

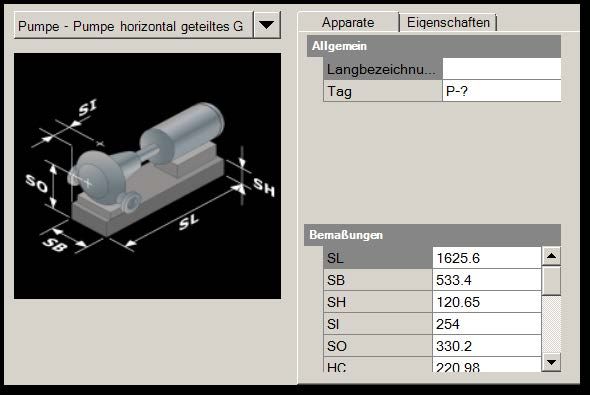

Eine andere Art von Skript ist für die Erzeugung eines kompletten Equipments vorgese
hen. Beispielsweise erzeugt das Centrifugal Pump-Skript die gesamte Pumpe, der Benut
zer gibt Werte für die Parameter ein.
Die Equipment – Skripts werden in folgendem Ordner gespeichert:
C:\AutoCAD Plant 3D 20XX Content\CPak Common\equipment
Skripte für Katalogbauteile
Die selbsterstellten Skripte für Katalogbauteile wie Fittings, Ventile,
Stutzen oder Rohrhalterungen werden im folgenden Ordner gespei
chert:
C:\AutoCAD Plant 3D 20XX Content\CPak
Common\CustomScripts
Entwicklungsumgebung
Im Gegensatz zur typischen Entwicklung moderner .Net – Sprachen steht Ihnen keine in
tegrierte Entwicklungsumgebung ( IDE ) zum Kompilieren, Testen und Debuggen zur
Verfügung. Die Kompilierung erfolgt durch das Ausführen eines speziellen Befehls in Plant
3D. Anschließend werden die Skripte in den Speicher für die AutoCAD – Sitzung geladen.
Zum Testen der Änderungen müssen Sie Plant 3D erneut starten und einen weiteren spe
ziellen Befehl ausführen. Im Anhang, unter Entwicklungsumgebung, finden Sie eine Reihe
nützlicher Werkzeuge die Sie beim Erstellen Ihrer Skripte unterstützen.
2/137 @ Frank Kümmel
Workshop Plant 3D Python Scripting für Plant 3D
Als Texteditor eignet sich Notepad++. Die Bearbeitung von Quelltext wird besonders
unterstützt. Für viele Programmiersprachen werden Syntax und Struktur durch typogra
phische Mittel bzw. Code-Faltung hervorgehoben.
Notepad++ unterstützt Python Script und XML.
Das Kompilieren und Testen der Skripts gestaltet sich durch das Fehlen einer IDE relativ
umständlich. Die notwendigen AutoCAD–Befehle können Sie z.B., auf einer Werkzeugpa
lette platzieren. Reinen Python–Code testen Sie am besten in einer Python Shell.
Einfaches Skript für Katalogbauteile
Um schnell zu Ergebnissen zu kommen werden wir, zu Beginn, ein einfaches Skript erstel
len. Detaillierte Erklärungen folgen im weiteren Verlauf dieser Unterlage.
Stellen Sie sicher das ein Ordner namens CustomScripts im Verzeichnis:
“C:\AutoCAD Plant 3D 20XXContent\CPak Common”,
existiert.
Erstellen Sie dort ein Python Script mit dem Namen: TestScript.py
Nachdem Sie das Skript erstellt haben, müssen Sie es in Plant 3D registrieren.
Skript registrieren
Geben Sie die folgenden Kommandos in der Befehlszeile von Plant 3D ein:
(arxload "PnP3dACPAdapter.arx")
PLANTREGISTERCUSTOMSCRIPTS
3/137 @ Frank KümmelWorkshop Plant 3D Python Scripting für Plant 3D
Bei erfolgreicher Registrierung werden, die im Bild gezeigten Da
teien, im Verzeichnis CustomScripts erzeugt.
Skript testen
Nach der Registrierung schließen Sie Plant 3D und starten das Programm erneut.
Geben Sie die folgenden Kommandos in der Befehlszeile von Plant ein:
(arxload "PnP3dACPAdapter.arx")
(testacpscript "TESTSCRIPT")

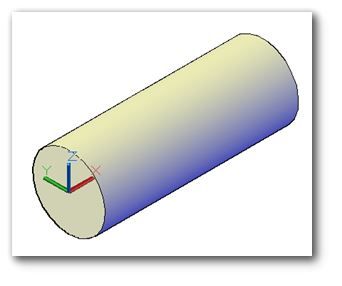

Das Skript erzeugt einen Zylinder im Koordinatenur
sprung.
Vorschaubilder erstellen

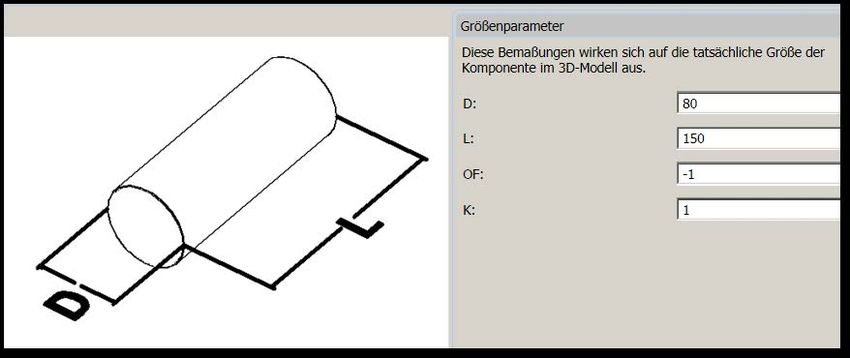

Erstellen Sie 4 Bilder Ihres Bauteils. Die Bilder müssen folgendes Format haben:
32x32 Pixel / 64x64 Pixel / 240x240 Pixel
640x640 Pixel mit Bemaßungen.
Verwenden Sie den Befehl PLANTSNAPSHOT, um Bilder mit 32, 64 und 200 Pixel zu
erstellen. Speichen Sie Ihre Bilder im *.png Format.
Leider entsprechen diese Grafiken nicht genau dem
OOTB-Inhalt, da sich die Grafik-Engine geändert
hat.
Speichern Sie Ihre Bilder im Ordner CustomScripts.
Geben Sie den Dateien einen Namen, der dem Na
men der Skriptdatei und der Größe in Pixel ent
spricht.
4/137 @ Frank KümmelWorkshop Plant 3D Python Scripting für Plant 3D
Zum Erstellen der Bilder können Sie jedes beliebige Programm benutzen das *.png – Da
teien erzeugen kann. Die Bilder in diesem Handbuch wurden mit Greenshot erstellt.
Das System lädt diese Dateien und verarbeitet Sie
entsprechend.
Das Bild mit den Bemaßungen erfordert etwas mehr
Aufwand.
Erzeugen Sie z.B., mit den AutoCAD Werkzeugen,
nebenstehendes Bild.
Ein geeignetes Werkzeug zum Zuschneiden des Bil
des ist z.B., Greenshot ( ein Freeware – Programm
).
Egal welche Software Sie benutzen, Sie benötigen
eine Zuschnittfunktion und Ihr Programm muss
*.png – Dateien erzeugen können.
Erstellen Sie eine Datei mit dem Namen: TEST
SCRIPT_640.png. Speichern Sie die Datei im Ver
zeichnis CustomScripts.
Anwendung im Spec - Editor
Starten Sie den Spec Editor, wählen Sie einen Kata
log und klicken Sie: Neue Komponente erstellen.
5/137 @ Frank KümmelWorkshop Plant 3D Python Scripting für Plant 3D

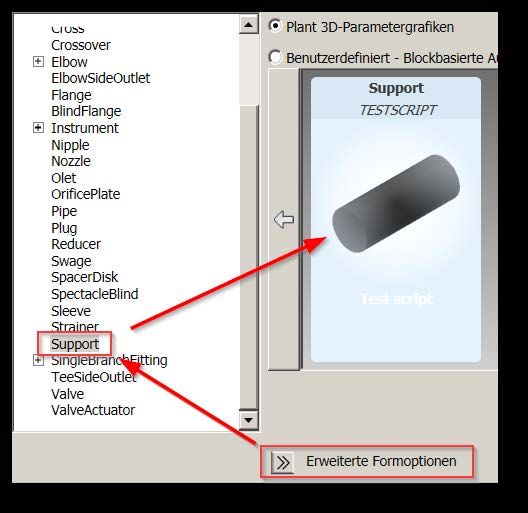

Klicken Sie:
Erweiterte Formoptionen.
Wählen Sie:
Support.
Unser neues Bauteil wird an
gezeigt und kann ausgewählt
werden.
Das Bauteil kann, wie die vordefinierten Bauteile, konfiguriert und einer Rohrklasse hin
zugefügt werden.
Die Funktion setpoint
Die Funktion .setPoint fügt einen Punkt an der Position p ein und definiert die Richtung
v auf das nächste Teil in diesem Punkt.
Alternativ können wir auch einen Rotationswinkel a einstellen ( für elliptische Flansche,
um die richtige Ausrichtung einzustellen ).
Das Argument p und v kann ein mPoint, mVector oder ein 3-Tupel (x, y, z) sein. Der
Drehwinkel a wird in Grad angegeben.
Aufruf aus Python: obj.setPoint(p,v) oder obj.setPoint(p,v,a)
6/137 @ Frank KümmelSie können auch lesen
