Daikin Altherma 3 H HT
Der Inbegriff der Wärmepumpe
Katalog 2020
Luft-Wasser-Hochtemperatur-Wärmepumpe
Heizen, Kühlen und Warmwasser
HEIZEN KÜHLEN LÜFTEN ERNEUERBARE ENERGIEN
CHAUFFER REFROIDIR VENTILER ÉNERGIES RENOUVELABLES
RISCALDARE RAFFREDDARE VENTILARE ENERGIE RINNOVABILI
2 www.clima-maschine.ch
Inhalt
Daikin Altherma 3 H HT ......................................4
Daikin Altherma 3 H HT ECH2O ...................10
Daikin Altherma 3 H HT W ..............................16
Daikin Altherma HPC .........................................21
Madoka ........................................................................ 27
Tabelle möglicher Kombinationen
und Optionen ..........................................................30
www.daikin.ch 3
Daikin Altherma 3 H HT
Konzipiert in Europa
und für Europa
Das Wetter in Europa kann gelegentlich recht rau sein. Aus diesem Grund haben wir Kernstück der Bluevolution-Technologie sind
unsere Daikin Altherma 3 H HT entwickelt. das Kältemittel R-32 und ein speziell entwickelter
Verdichter. Daikin zählt zu den weltweit
Dank ausgeklügelter Daikin Technologie erreichen diese Geräte auch bei sehr ersten Innovatoren, die mit R32 betriebene
niedrigen Aussentemperaturen eine hohe Heizleistung. Wärmepumpen auf den Markt gebracht haben. Das
Kältemittel R32 steht bezüglich der Kälteleistung
Daikin als Innovator ist beständig bestrebt, Zuverlässigkeit und Effizienz von den üblichen Kältemitteln in nichts nach, erzielt
Wärmepumpen immer weiter zu steigern. Um ein noch günstigeres und jedoch höhere Wirkungsgrade und trägt durch sein
energiesparsameres Betriebsverhalten zu erreichen, hat Dakin die „Bluevolution“- deutlich niedrigeres Treibhauspotenzial (GWP) zur
Technologie entwickelt. Diese Technologie findet sich mittlerweile in allen Senkung des CO2-Ausstosses bei.
unseren Neuprodukten und somit auch in der Daikin Altherma 3 H HT. Die Daikin
Altherma 3 H HT ist das erste Daikin Aussengerät in unverkennbarem Design. Da R32 kann problemlos wiedergewonnen und
das Gerät nur einen einzigen Ventilator benötigt, ist es besonders leise, und das in wiederverwendet werden und stellt somit eine
Schwarz gehaltene Frontgitter passt sich unauffällig an jedes erdenkliche Umfeld an. hervorragende Lösung zum Erreichen der CO2-
Ziele der Europäischen Union dar.
Alle diese speziellen Komponenten wurden eigens von Daikin selbst entwickelt und
machen die Daikin Altherma 3 H HT unverwechselbar.
Hervorragendes Betriebsverhalten, Betrieb mit erneuerbarer Energie,
angenehmes Design und keine störenden Schallemissionen:
Genau das macht den Inbegriff der Wärmepumpe aus!

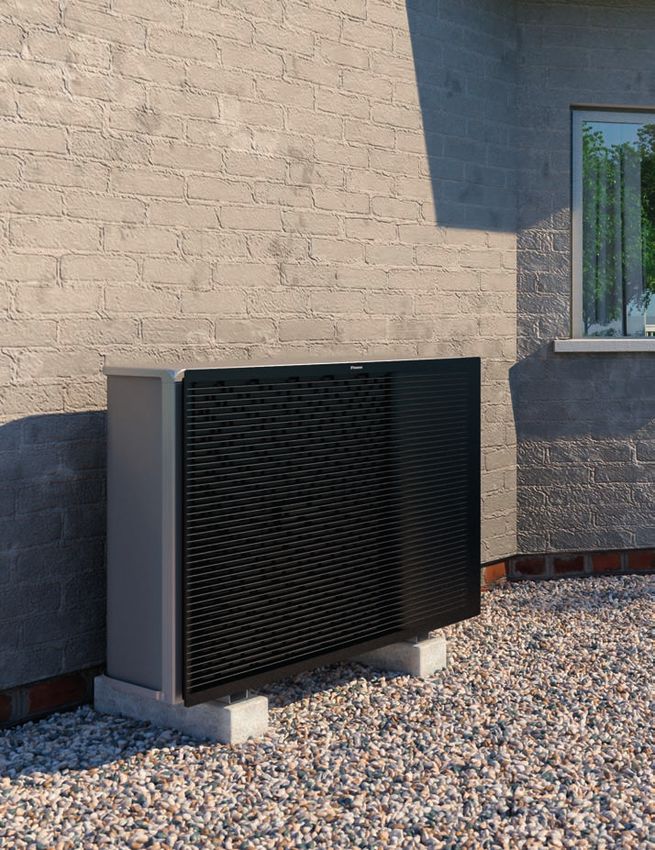

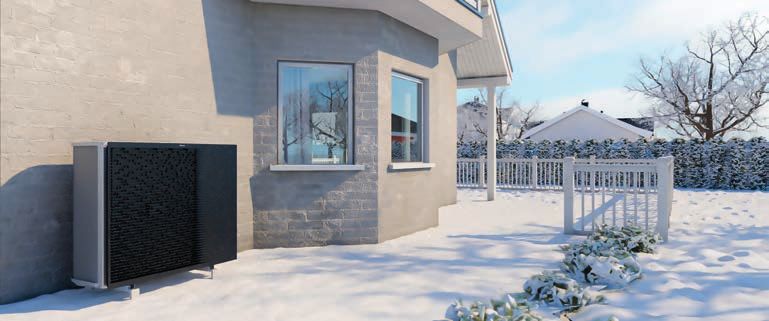

Platzsparendes Gerät in
angenehmem Design

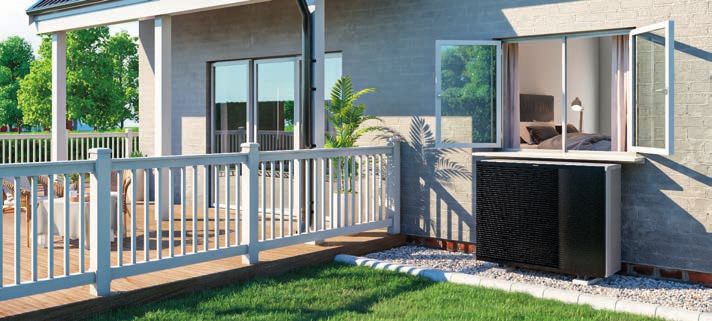

Neben der Geräuschentwicklung ist heutzutage auch das Design ein
entscheidender Punkt. Daher haben wir besonderes Augenmerk darauf
gerichtet, dass sich das Aussengerät unauffällig in Ihr Zuhause einfügt.
Das in Schwarz gehaltene, sich horizontal erstreckende Frontgitter verbirgt
den Ventilator im Inneren vollständig. Mit seinem mattgrauen Gehäuse hebt
sich das Gerät kaum von der Wand dahinter ab. Dieses Gerät wurde mit einem
iF Design Award 2019 und mit einem RedDot Design Award 2019 gewürdigt.
4 www.clima-maschine.ch
Erfüllen der Erwartungen einer modernen Gesellschaft
Kein Komfort ohne Stille
Die Daikin Altherma 3 H HT wurde auf besonders
niedrige Schallpegel ausgelegt, um die Erwartungen 120
der heutigen Gesellschaft zu erfüllen.
dBA
Mit ihrem „Leisebetrieb“ bietet die Daikin
Altherma 3 H HT einen besonderen Aspekt an
Komfort. Im Normalbetrieb erzeugt das Gerät einen
Schalldruckpegel von 38 dB(A) auf 3 Meter, also einen
Pegel irgendwo zwischen Vogelgezwitscher und
Bibliothek. Im Flüsterbetrieb verringert sich dieser 100
Schalldruckpegel in einer Entfernung von 3 Metern dBA
um beachtliche 3 dB(A) auf 35 dB(A). Das entspricht
einer Halbierung des Schalldrucks!
60
dBA
42
38 dBA
35 36 dBA
dBA dBA
30
dBA
20
dBA
Daikin Daikin
Altherma 3 Altherma 3
H HT H HT
Flüstern Wald FLÜSTER- Bibliothek NORMAL- Vögel Gespräch Lkw Flugzeug
BETRIEB BETRIEB
www.daikin.ch 5
Innovation – Unsere Herzenssache
Dank spezieller Weiterentwicklungen wurde unsere Daikin Altherma 3 H HT zu einem Produkt
der Spitzenklasse: enorm leise im Betrieb und enorm starker Heizbetrieb. Damit dieses Produkt
dieses Spitzenverhalten erreichen konnte, haben wir verschiedene Aspekte neu gestaltet: einen
Verdichter mit Zweifacheinspritzung, ein Gerät, dass auch in den höheren Leistungsklassen mit
nur einem Ventilator auskommt, sowie ein völlig neuentwickeltes Gehäuse.
Ein Gehäuse in neuer Gestalt
Das in Schwarz gehaltene, sich horizontal erstreckende Frontgitter
verbirgt den Ventilator im Inneren vollständig. Dadurch reduziert
sich die Wahrnehmung des im Gerät erzeugten Schalls.
Das hellgraue Gehäuse reflektiert das Umgebungslicht in
gewissem Masse und passt sich so unauffällig in sein Umfeld ein.
Dieses unverwechselbare Design wurde
bereits mit Design-Preisen gewürdigt.

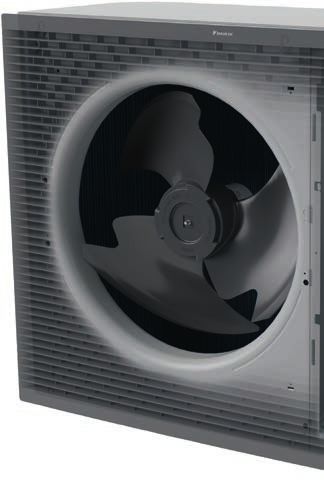

Auch höhere Leistungsklassen
mit nur einem einzigen Ventilator
Dieser etwas grösser ausgelegte Ventilator löst die bei
Geräten höherer Leistungsklassen (-- kW) üblichen
zwei Ventilatoren ab.
Auch die Gestalt des Ventilators wurde überarbeitet und
weist nun eine kleinere Kontaktfläche mit der Luft auf.
Daraus ergeben sich ein günstigeres Strömungsbild und
dadurch auch niedrigere Schallpegel.
6 www.clima-maschine.ch

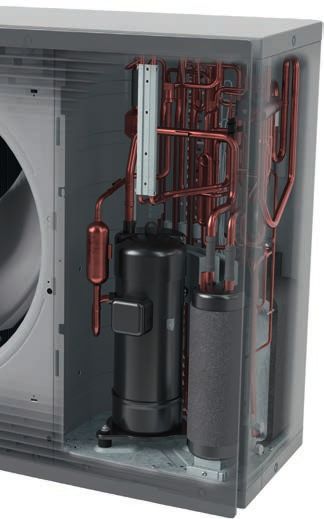

Verdichter in Einhausung und
mit Vibrationsschutz Gehäuse aus Metall
Es wurden mehrere Massnahmen Dämmende
zur Reduzierung der Schallemission Luftschicht
des Verdichters ergriffen.
Isoliermaterial
Der Verdichter wurde in eine Einhausung aus
drei schalldämmenden Schichten verpackt –
Luft, Isoliermaterial und Metallgehäuse. Vibrationsschutz-
Platte
Zudem steht die Daikin Altherma H HT auf
einer Vibrationsschutz-Platte, die wiederum
auf Gummipolstern auf der Bodenplatte steht.
Bodenplatte Gummipolster
Neuer Verdichter mit Zweifacheinspritzung
Damit ein einzigartiges Produkt entstehen kann, hat Daikin Europe in
Zusammenarbeit mit Daikin Japan Komponenten der Spitzenklasse
entwickelt. Der Verdichter der Daikin Altherma H HT ist in der Lage,
Vorlaufwasser mit hohen Temperaturen von bis zu °C bereitzustellen.
Zudem gehört Daikin zu den Pionieren bei der Einführung von mit R
betriebenen Wärmepumpen. Das Kältemittel R steht bezüglich der
Kälteleistung den üblichen Kältemitteln in nichts nach, erzielt jedoch
höhere Wirkungsgrade und trägt durch sein deutlich niedrigeres
Treibhauspotenzial (GWP) zur Senkung des CO-Ausstosses bei. R
kann problemlos wiedergewonnen und wiederverwendet werden und
stellt somit eine hervorragende Lösung zum Erreichen der CO-Ziele
der Europäischen Union dar.
Höchste Energieeffizienzklassen
Dank all dieser Neuentwicklungen zeigt die Daikin Altherma H HT
ein Betriebsverhalten der Spitzenklasse, u. a. zu sehen an der
Energieverbrauchskennzeichnung:
bis zu
A +++
Raumheizen mit
Vorlauf 35 °C
und 55 °C
www.daikin.ch 7
Ein System, vielzählige Kombinationen
Zu den Aussengeräten der Baureihe Daikin Altherma 3 H HT stehen Ihnen zwei verschiedene Modelle von
Inneneinheiten in verschiedenen Versionen bezüglich Heizen, Kühlen und Warmwasser zur Auswahl.
Aussengerät
mm
Das Aussengerät gibt es in
drei Leistungsklassen:
14, 16 und 18 kW.
mm
mm

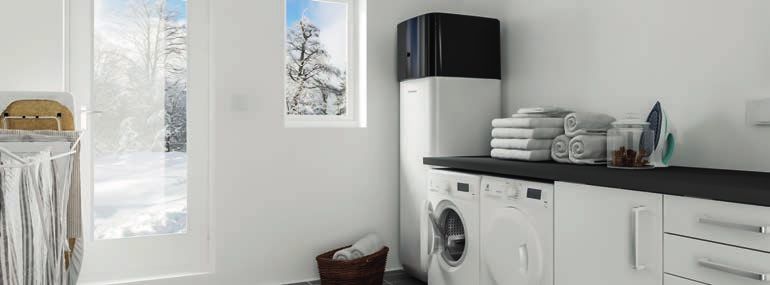

Modell mit integriertem Wandmontiertes Modell
ECH2O-Warmwasserspeicher Bei diesem Modell handelt es sich
Das ECH2O-Modell ist mit einem um das kompakteste Gerät. Für eine
Warmwasserspeicher von 300 bzw. Warmwasserbereitung muss jedoch ein
500 Litern ausgestattet und kann an separater Speicher installiert werden.
thermische und PV-Solarkollektoren
angeschlossen werden.
mm
mm = L
mm = L
mm mm
mm = L
mm = L
mm = L
mm = L
8 www.clima-maschine.ch
Höchster Komfort durch höchste Funktionsvielfalt
Wählen Sie aus den Daikin „Dreimal Plus“ einen den Bedürfnissen Ihrer Kunden genügenden Funktionsumfang aus.
Die Inneneinheiten stehen in 3 Modellversionen zur Auswahl: „Nur Heizen“, „Heizen & Kühlen“ und „Zwei Bereiche“.
Sie können sich also Ihre Daikin Heizungsanlagen massgerecht zuschneidern.
Version „Nur Heizen“
Die Funktion „Nur Heizen“ ist in dieser Daikin Produktreihe
serienmässig in allen drei Versionen von Inneneinheiten integriert.
Diese Funktion der Inneneinheiten sorgt für Raumheizen und
Warmwasserbereitung.
Version
„Heizen & Kühlen“
Wenn zudem Kühlen realisiert
Bereich 1 / Nacht: Schlafzimmer
werden soll, stehen alle drei
Mit Heizkörpern ausgestattet.
Inneneinheiten auch als Version
Auf EIN am Abend und am Morgen programmiert.
„Heizen & Kühlen“ zur Verfügung.
„Heizen & Kühlen“ besagt, dass
das System die Richtung des 70°C
Wärmetransports umkehren kann
und somit die Räume kühlt, statt sie
zu heizen. Die Funktion „Kühlen“ kann
nur mithilfe von Fussbodenheizungen
und/oder Gebläsekonvektoren
realisiert werden.
Bereich 2 / Tag: Wohnräume
Ausgestattet mit Gebläsekonvektoren und/oder
Fussbodenheizung, Betrieb nach Bedarf.
35°C
Daikin Altherma HPC (Wärmepumpenkonvektoren) Eine Fussbodenheizung wird von Wasser mittlerer
nutzen ein flüssiges Medium (normalerweise Wasser) für Temperaturen durchflossen und heizt so den Raum.
den Wärmetransport und können sowohl heizen als auch Im Sommer kann jedoch auch Kaltwasser durch die
kühlen. Diese Geräte können kombiniert installiert werden Fussbodenheizung gleitet werden, um den Raum zu kühlen.
und passen auch perfekt zu Fussbodenheizungen.

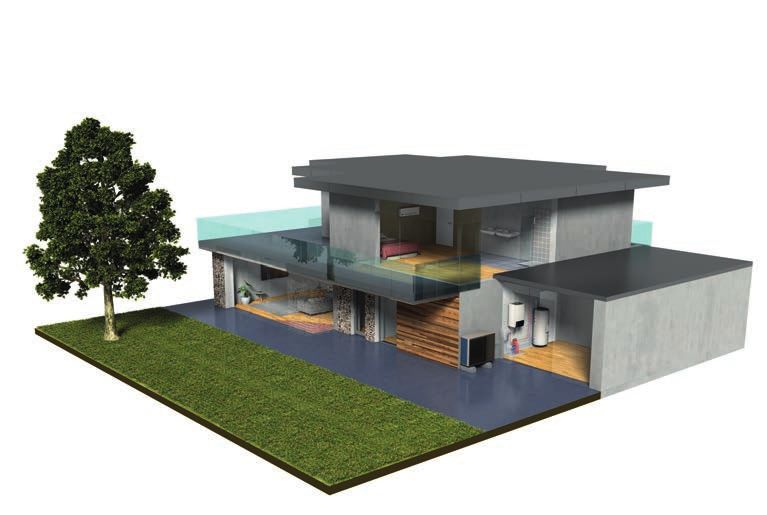

Version „Zwei Bereiche“
Die integrierte bodenstehende Inneneinheit gibt es auch in Diese zwei Bereiche können zudem unabhängig voneinander
der Version „Zwei Bereiche“. Bei dieser Version können Sie zwei betrieben werden. So können Sie z. B. tagsüber die Heizung im
voneinander unabhängige Bereiche mit unterschiedlichen Obergeschoss ausschalten und so unnötigen Energieverbrauch
Heizwärmetauschern für unterschiedliche Vorlauftemperaturen vermeiden.
einrichten (z. B. Fussbodenheizung im Wohnraum und Heizkörper
im Schlafzimmer im Obergeschoss).
www.daikin.ch 9
Daikin Altherma 3 H HT ECH2O
An diesem Daikin Altherma Niedertemperatur-Split-System mit integriertem ECH2O wird besonders geschätzt,
dass es Heizen, Warmwasserbereitung und Kühlen mit maximalem Anteil an erneuerbarer Energie realisiert
Intelligentes Speichermanagement
› Leichtgewichtiger Speicher aus Kunststoff
› Das Gerät ist „Smart Grid“-fähig und kann › Keine Korrosion, keine Anode, keine Ablagerungen von
somit Wärmeenergie für Raumheizen und Kesselstein und Kalk
Warmwasserbereitung zum jeweils günstigsten › Innen- und Aussenwände aus stossfestem Polypropylen,
Energietarif erzeugen und nahezu verlustfrei speichern dazwischen hochgradig isolierender Schaum, der
› Durchgehendes Heizen im Abtaubetrieb sowie Nutzung Wärmeverluste auf dem Minimum hält
gespeicherter Wärme für Raumheizen (nur -l-Speicher)
› Elektronische Steuerung von Wärmepumpe und ECHO- Kombinierbar mit anderen Wärmeerzeugern
Wärmespeicher maximiert die Energieeffizienz und sorgt
für bedarfsgerechtes Heizen und Warmwasser › Mit der Bivalent-Option kann auch Wärmeenergie anderer
› Genügt den höchsten Massstäben der Trinkwasserhygiene Wärmeerzeuger wie öl-, gas- oder pellet-befeuerten
› Hoher Anteil an erneuerbarer Energie durch Warmwassererzeugern im Solarsystem gespeichert und
Solaranschluss somit der Energieverbrauch weiter gesenkt werden
Hochwertiger Speicher mit innovativer Technik
Funktionale Nutzeroberfläche
Pumpe
Das Daikin Eye
Das intuitive Daikin Eye zeigt Ihnen den aktuellen Status
des Systems in Echtzeit an. „Blau“ ist perfekt! Wechselt die
Anzeige zu „Rot“, liegt eine Störung vor.
Regler Konfigurieren im Handumdrehen
Melden Sie sich einfach am System an, und schon können
Sie das Gerät in weniger als Schritten umfassend
konfigurieren. Sie können sogar Probezyklen starten, um
Wärmetauscher aus die Funktionsbereitschaft des Systems zu überprüfen!
Edelstahl für die
Warmwasserbereitung Einfache Bedienung
Die Nutzeroberfläche ist dank der auf Symbolen
Gehäuse aus
basierenden Menüs sehr schnell bedienbar.
Polypropylen,
mit Isolierung
aus Polyurethan Gefälliges Design
Bei der neuen Oberfläche wurde besonderer Wert
auf Intuitivität gelegt. Auf dem kontraststarken
Farbdisplay werden Sie aussagekräftige und hilfreiche
Visualisierungen finden, die Sie als Installateur oder
Instandhalter bald nicht mehr missen möchten.
10 www.clima-maschine.chBodenstehendes Gerät mit integriertem ECH2O-Speicher
ECH2O-Wärmespeicher: noch höherer Komfort durch Warmwasser
Sorgen Sie durch eine Kombination aus Inneneinheit und Wärmespeicher für den ultimativen Komfort in Ihrem Zuhause:
› Frischwasserprinzip: Geniessen Sie Warmwasser ganz nach Belieben und ohne die Gefahr von Verunreinigungen und
Ablagerungen im System
› Optimale Warmwasserbereitung: unsere Niedertemperatur-Evolution ermöglicht hohe Entnahmemengen
› Fit für die Zukunft: Solaranschluss zur Nutzung erneuerbarer Sonnenenergie und Anschluss anderer Wärmeerzeuger wie
Kamin möglich
› Leichtgewichtiger und solider Aufbau des Geräts und Kaskadenprinzip bieten flexible Möglichkeiten der Installation
Bei diesen für kleinere und grosse Wohnhäuser geeigneten Anlagen haben Sie die Wahl zwischen einem drucklosen und
einem druckfesten Warmwassersystem.
Druckloses (Drain-Back) Solarsystem Druckfestes Solarsystem
(ETSH-D, ETSX-D) (ETSHB-D, EHSXB-D)
› Das Solarsystem wird nur dann mit Wasser befüllt, › Das System wird mit einem Wärmeträgermedium
wenn die Sonne ausreichend Wärmeenergie liefert befüllt, dem eine den Klimaverhältnissen
› Die Pumpen in der Regel- und Pumpeneinheit vor Ort entsprechende Menge an
werden kurz eingeschaltet und füllen die Frostschutzmittel beigemischt ist
Kollektoren mit Wasser aus dem Speicher › Das System wird mit Druck beaufschlagt und
› Nach dem Füllen erhält eine der Pumpen die abgedichtet
Wasserzirkulation aufrecht
Monatlicher Energieverbrauch eines Prinzipdarstellung
frei stehenden Einfamilienhauses des Systems: 3
Integrierte
kWh Solareinheit
2.500
1 Nutzung der Sonnenenergie
2.000 für Warmwasserbereitung
und Zentralheizung
1.500 2 Aussengerät Wärmepumpe
3 Solarthermiekollektoren
1.000 4 Solarpumpenstation
500
1
Jän. Feb. Mrz. Apr. Mai Jun. Jul. Aug. Sep. Okt. Nov. Dez.
Nutzung der Sonnenenergie für Warmwasserbereitung und 4
Zentralheizung
Wärmepumpe (Wärme aus der Umgebung)
Hilfsenergie (Elektroenergie) 2
www.daikin.ch 11ETSH-D + EPRA14-18W
Daikin Altherma 3 H HT ECH2O
Bodenstehende Luft-Wasser-Wärmepumpe
für Heizen und Warmwasser – mit Solaranschluss
› Integrierte Solareinheit für höchsten Komfort bei Heizen und
Warmwasser
› Maximale Nutzung von erneuerbarer Energie: Wärmepumpe
für Heizen, unterstützt durch Solartechnik bei Raumheizen
und Warmwasserbereitung
› Frischwasserprinzip: hygienisch einwandfreies Wasser, keine
Legionellendesinfektion durch Aufheizen notwendig
› Wartungsfreier Speicher: keine Korrosion, keine Schutzanode,
keine Ablagerung von Kalk oder Kesselstein und kein
Wasserverlust über Sicherheitsventil
› Unterstützung der Warmwasserbereitung durch druckfreies
(Drain-Back) System
› Dank hochwertiger Isolierung nur minimale Wärmeverluste
› Heizbetrieb, Kühlbetrieb und Warmwasserbereitung über App
regelbar
bis zu
› Wärmepumpenbetrieb bis zu − °C EPRA-W ETSH-D
› Anschlussmöglichkeit für Photovoltaik-Solarkollektoren zur
Stromversorgung der Wärmepumpe
70°C
-W-
-W-
-W-
Angaben zur Effizienz ETSH + EPRA 16P30D + 14W 16P50D + 14W 16P30D + 16W 16P50D + 16W 16P30D + 18W 16P50D + 18W
Raumheizen Vorlauftemp. 55 °C Allgemein SCOP 3,58 / 3,57
bei durchschnittl. ŋs (Raumheizungs-
Klima Jahresnutzungsgrad)
140
Saisonale Effizienzklasse Raumheizen A++
Vorlauftemp. 35 °C Allgemein SCOP 4,51 / 4,71
bei durchschnittl. ŋs (Raumheizungs-
Klima Jahresnutzungsgrad)
177 / 186
Saisonale Effizienzklasse Raumheizen A+++
Warmwasserbereitung Allgemein Ausgewiesenes Lastprofil L XL L XL L XL
Durchschnittliches COPdhw 2,38 2,75 / 2,67 2,38 2,75 / 2,67 2,38 2,75 / 2,67
Klima ηwh (Wirkungsgrad Wassererwärmung) 101 115 / 111 101 115 / 111 101 115 / 111
Energieeffizienzklasse Wassererwärmung A
Inneneinheit ETSH 16P30D 16P50D 16P30D 16P50D 16P30D 16P50D
Gehäuse Farbe Verkehrsweiss (RAL 9016) / Eisengrau (RAL 7011)
Material Schlagfestes Polypropylen
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.891x590x615 1.896x785x785 1.891x590x615 1.896x785x785
Gewicht Gerät kg 77 94 77 94 77 94
Speicher Fassungsvermögen Wasser l 294 477 294 477 294 477
Maximale Wassertemperatur °C 85
Betriebsbereich Heizen Umgebung Min. bis Max. °C -28 ~ 35
Wasserseite Min. bis Max. °C 15 ~ 70
Warmwasser Umgebung Min. bis Max. °C TK -28 ~ 35
Wasserseite Min. bis Max. °C 10 ~ 63
Schallleistungspegel Nom. dBA 45,6
Schalldruckpegel Nom. dBA 32,8
Aussengerät EPRA 14W1 16W1 18W1
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.003x1.270x533
Gewicht Gerät kg 146 / 151
Verdichter Anzahl 1
Typ Hermetischer Scrollverdichter
Betriebsbereich* Kühlen Min. bis Max. °C TK -28 ~ 35
Warmwasser Min. bis Max. °C TK -28 ~ 35
Kältemittel Typ R-32
GWP 675
Füllmenge kg 4,20
Füllmenge tCO2-Äq. 2,84
Regelung Expansionsventil
Schallleistungspegel 54
LW(A) (entsprechend
EN 14825)
Schalldruckpegel (in Nom. 43,0 48,0
1 Meter Entfernung)
Stromversorgung Bezeichnung / Phase / Frequenz / Spannung Hz/V W1/3~/50/400
Stromstärke Empfohlene Sicherungen A 16
*Heizleistung bei A-7/W35: (EPRA 14) 10.18 kW, (EPRA 16) 11.40 kW, (EPRA 18) 12.67 kW
12 www.clima-maschine.chETSHB-D + EPRA14-18W
Daikin Altherma 3 H HT ECH2O
Bodenstehende Luft-Wasser-Wärmepumpe
für bivalentes Heizen und Warmwasser – mit
Solaranschluss
› Integrierte Solareinheit für höchsten Komfort bei Heizen und
Warmwasser
› Maximale Nutzung von erneuerbarer Energie: Wärmepumpe
für Heizen, unterstützt durch Solartechnik bei Raumheizen
und Warmwasserbereitung
› Frischwasserprinzip: hygienisch einwandfreies Wasser, keine
Legionellendesinfektion durch Aufheizen notwendig
› Wartungsfreier Speicher: keine Korrosion, keine Schutzanode,
keine Ablagerung von Kalk oder Kesselstein und kein
Wasserverlust über Sicherheitsventil
› Bivalentes System: kombinierbar mit einem zweiten
Wärmeerzeuger
› Dank hochwertiger Isolierung nur minimale Wärmeverluste
› Heizbetrieb und Warmwasserbereitung über App regelbar
bis zu
› Wärmepumpenbetrieb bis zu − °C EPRA-W ETSHB-D
70°C
-W-
-W-
-W-
Angaben zur Effizienz ETSHB-D + EPRA 18P30D + 14W 16P50D + 14W 18P30D + 16W 18P50D + 16W 18P30D + 18W 18P50D + 18W
Raumheizen Vorlauftemp. 55 °C Allgemein SCOP 3,58 / 3,57
bei durchschnittl. ŋs (Raumheizungs- %
Jahresnutzungsgrad) 140
Klima
Saisonale Effizienzklasse
Raumheizen A++
Vorlauftemp. 35 °C Allgemein SCOP 4,51 / 4,71
bei durchschnittl. ŋs (Raumheizungs- %
Jahresnutzungsgrad) 177 / 186
Klima
Saisonale Effizienzklasse
Raumheizen A+++
Warmwasserbereitung Allgemein Ausgewiesenes Lastprofil L XL L XL L XL
Durchschnittliches COPdhw 2,38 2,58 / 2,75 2,38 2,58 / 2,75 2,38 2,58 / 2,75
Klima ηwh (Wirkungsgrad Wassererwärmung) % 101 108 / 115 101 108 / 115 101 108 / 115
Energieeffizienzklasse Wassererwärmung A
Inneneinheit ETSHB 16P30D 16P50D 16P30D 16P50D 16P30D 16P50D
Gehäuse Farbe Verkehrsweiss (RAL 9016) / Eisengrau (RAL 7011)
Material Schlagfestes Polypropylen
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.891x590x615 1.896x785x790 1.891x590x615 1.896x785x785
Gewicht Gerät kg 79 100 79 100 79 100
Speicher Fassungsvermögen Wasser l 294 477 294 477 294 477
Maximale Wassertemperatur °C 85
Betriebsbereich Heizen Umgebung Min. bis Max. °C -28 ~ 35
Wasserseite Min. bis Max. °C 15 ~ 70
Warmwasser Umgebung Min. bis Max. °C TK -28 ~ 35
Wasserseite Min. bis Max. °C 10 ~ 73
Schallleistungspegel Nom. dBA 45,6
Schalldruckpegel Nom. dBA 32,8
Aussengerät EPRA 14W1 16W1 18W1
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.003x1.270x533
Gewicht Gerät kg 146 / 151
Verdichter Anzahl 1
Typ Hermetischer Scrollverdichter
Betriebsbereich* Heizen Min. bis Max. °C TK -28 ~ 35
Warmwasser Min. bis Max. °C TK -28 ~ 35
Kältemittel Typ R-32
GWP 675
Füllmenge kg 4,20
Füllmenge tCO2-Äq. 2,84
Regelung Expansionsventil
Schallleistungspegel 54
LW(A) (entsprechend
EN 14825)
Schalldruckpegel (in Nom. 43,0 48,0
1 Meter Entfernung)
Stromversorgung Bezeichnung / Phase / Frequenz / Spannung Hz/V W1/3~/50/400
Stromstärke Empfohlene Sicherungen A 16
*Heizleistung bei A-7/W35: (EPRA 14) 10.18 kW, (EPRA 16) 11.40 kW, (EPRA 18) 12.67 kW
www.daikin.ch 13ETSX-D + EPRA14-18W
Daikin Altherma 3 H HT ECH2O
Bodenstehende Luft-Wasser-Wärmepumpe für Heizen,
Kühlen und Warmwasser – mit Solaranschluss
› Integrierte Solareinheit für höchsten Komfort bei Heizen,
Warmwasser und Kühlen
› Maximale Nutzung von erneuerbarer Energie: Wärmepumpe
für Heizen, unterstützt durch Solartechnik bei Raumheizen
und Warmwasserbereitung
› Frischwasserprinzip: hygienisch einwandfreies Wasser, keine
Legionellendesinfektion durch Aufheizen notwendig
› Wartungsfreier Speicher: keine Korrosion, keine Schutzanode,
keine Ablagerung von Kalk oder Kesselstein und kein
Wasserverlust über Sicherheitsventil
› Unterstützung der Warmwasserbereitung durch druckfreies
(Drain-Back) System
› Dank hochwertiger Isolierung nur minimale Wärmeverluste
› Heizbetrieb, Kühlbetrieb und Warmwasserbereitung über App
regelbar
bis zu
› Aussengerät entzieht der Aussenluft selbst bei − °C noch EPRA-W ETSX-D
Wärme
› Anschlussmöglichkeit für Photovoltaik-Solarkollektoren zur
Stromversorgung der Wärmepumpe 70°C
-W-
-W-
-W-
Angaben zur Effizienz ETSX + EPRA 16P30D + 14W 16P50D + 14W 16P30D + 16W 16P50D + 16W 16P30D + 18W 16P50D + 18W
Raumheizen Vorlauftemp. 55 °C Allgemein SCOP 3,62 / 3,63
bei durchschnittl. ŋs (Raumheizungs- %
Jahresnutzungsgrad) 142
Klima
Saisonale Effizienzklasse Raumheizen A++
Vorlauftemp. 35 °C Allgemein SCOP 4,57 / 4,81
bei durchschnittl. ŋs (Raumheizungs- %
Jahresnutzungsgrad) 180 / 190
Klima
Saisonale Effizienzklasse Raumheizen A+++
Warmwasserbereitung Allgemein Ausgewiesenes Lastprofil L XL L XL L XL
Durchschnittliches COPdhw 2,38 2,75 / 2,67 2,38 2,75 / 2,67 2,38 2,75 / 2,67
Klima ηwh (Wirkungsgrad Wassererwärmung) % 101 115 / 111 101 115 / 111 101 115 / 111
Energieeffizienzklasse Wassererwärmung A
Inneneinheit ETSX 16P30D 16P50D 16P30D 16P50D 16P30D 16P50D
Gehäuse Farbe Verkehrsweiss (RAL 9016) / Eisengrau (RAL 7011)
Material Schlagfestes Polypropylen
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.891x590x615 1.896x785x785 1.891x590x615 1.896x785x785 1.891x590x615 1.896x785x785
Gewicht Gerät kg 77 94 77 94 77 94
Speicher Fassungsvermögen Wasser l 294 477 294 477 294 477
Maximale Wassertemperatur °C 85
Betriebsbereich Heizen Umgebung Min. bis Max. °C -28~35
Wasserseite Min. bis Max. °C 15~70
Kühlen Umgebung Min. bis Max. °C TK 10~43
Wasserseite Min. bis Max. °C 5~22
Warmwasser Umgebung Min. bis Max. °C TK -28~35
Wasserseite Min. bis Max. °C 10~63
Schallleistungspegel Nom. dBA 45,6
Schalldruckpegel Nom. dBA 32,8
Aussengerät EPRA 14W1 16DW1 18DW1
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.003x1270x533
Gewicht Gerät kg 146/151
Verdichter Anzahl 1
Typ Hermetischer Scrollverdichter
Betriebsbereich* Heizen Min. bis Max. °C TK -28 ~ 43
Kühlen Min. bis Max. °C TK 10 ~ 43
Warmwasser Min. bis Max. °C TK -25 ~35
Kältemittel Typ R-32
GWP 675,0
Füllmenge kg 4,20
Füllmenge tCO2-Äq. 2,84
Regelung Expansionsventil
Schallleistungspegel 54
LW(A) (entsprechend
EN 14825)
Schalldruckpegel (in Nom. 43,0 48,0
1 Meter Entfernung)
Stromversorgung Bezeichnung / Phase / Frequenz / Spannung Hz/V W1/3~/50/400
Stromstärke Empfohlene Sicherungen A 16
*Heizleistung bei A-7/W35: (EPRA 14) 10.18 kW, (EPRA 16) 11.40 kW, (EPRA 18) 12.67 kW
14 www.clima-maschine.chETSXB-D + EPRA14-18W
Daikin Altherma 3 H HT ECH2O
Bodenstehende Luft-Wasser-Wärmepumpe
für bivalentes Heizen und Warmwasser
und für Kühlen – mit Solaranschluss
› Integrierte Solareinheit für höchsten Komfort bei Heizen und
Warmwasser
› Maximale Nutzung von erneuerbarer Energie: Wärmepumpe
für Heizen, unterstützt durch Solartechnik bei Raumheizen
und Warmwasserbereitung
› Frischwasserprinzip: hygienisch einwandfreies Wasser, keine
Legionellendesinfektion durch Aufheizen notwendig
› Wartungsfreier Speicher: keine Korrosion, keine Schutzanode,
keine Ablagerung von Kalk oder Kesselstein und kein
Wasserverlust über Sicherheitsventil
› Bivalentes System: kombinierbar mit einem zweiten
Wärmeerzeuger
› Dank hochwertiger Isolierung nur minimale Wärmeverluste
› Heizbetrieb und Warmwasserbereitung über App regelbar
bis zu
EPRA-W ETSXB-D
70°C
-W-
-W-
-W-
Angaben zur Effizienz ETSXB-D + EPRA 16P30D + 14W 16P50D + 14W 16P30D + 16W 16P50D + 16W 16P30D + 18W 16P50D + 18W
Raumheizen Vorlauftemp. 55 °C Allgemein SCOP 3,62 / 3,63
bei durchschnittl. ŋs (Raumheizungs- %
Jahresnutzungsgrad) 142
Klima
Saisonale Effizienzklasse Raumheizen A++
Vorlauftemp. 35 °C Allgemein SCOP 4,57 / 4,81
bei durchschnittl. ŋs (Raumheizungs- %
Jahresnutzungsgrad) 180 / 190
Klima
Saisonale Effizienzklasse Raumheizen A+++
Warmwasserbereitung Allgemein Ausgewiesenes Lastprofil L XL L XL L XL
Durchschnittliches COPdhw 2,38 2,58 / 2,75 2,38 2,58 / 2,75 2,38 2,58 / 2,75
Klima ηwh (Wirkungsgrad Wassererwärmung) % 101 108 / 115 101 108 / 115 101 108 / 115
Energieeffizienzklasse Wassererwärmung A
Inneneinheit ETSXB-D 16P30D 16P50D 16P30D 16P50D 16P30D 16P50D
Gehäuse Farbe Verkehrsweiss (RAL 9016) / Eisengrau (RAL 7011)
Material Schlagfestes Polypropylen
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.891x590x615 1.896x785x785 1.891x590x615 1.896x785x785 1.891x590x615 1.896x785x785
Gewicht Gerät kg 79 100 79 100 79 100
Speicher Fassungsvermögen Wasser l 294 477 294 477 294 477
Maximale Wassertemperatur °C 85
Betriebsbereich Heizen Umgebung Min. bis Max. °C -25~35
Wasserseite Min. bis Max. °C 15~70
Kühlen Umgebung Min. bis Max. °C TK 10~43
Wasserseite Min. bis Max. °C 5~22
Warmwasser Umgebung Min. bis Max. °C TK -28~35
Wasserseite Min. bis Max. °C 10~63
Schallleistungspegel Nom. dBA 45,6
Schalldruckpegel Nom. dBA 32,8
Aussengerät EPRA 14DW1 16W1 18W1
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.003x1.270x533
Gewicht Gerät kg 146/151
Verdichter Anzahl 1
Typ Hermetischer Scrollverdichter
Betriebsbereich* Heizen Min. bis Max. °C TK -28 ~ 35
Kühlen Min. bis Max. °C TK 10 ~ 43
Warmwasser Min. bis Max. °C TK -25 ~35
Kältemittel Typ R-32
GWP 675,0
Füllmenge kg 4,20
Füllmenge tCO2-Äq. 2,84
Regelung Expansionsventil
Schallleistungspegel 54
LW(A) (entsprechend
EN 14825)
Schalldruckpegel (in Nom. 43,0 48,0
1 Meter Entfernung)
Stromversorgung Bezeichnung / Phase / Frequenz / Spannung Hz/V W1/3~/50/400
Stromstärke Empfohlene Sicherungen A 16
*Heizleistung bei A-7/W35: (EPRA 14) 10.18 kW, (EPRA 16) 11.40 kW, (EPRA 18) 12.67 kW
www.daikin.ch 15Daikin Altherma 3 H HT W
Gründe für ein wandmontiertes Hohe Flexibilität bei Installation und
Daikin Gerät Warmwasseranschluss
› Alle Hydraulikkomponenten inbegriffen, daher
kein Bedarf an Bauteilen von Drittanbietern
Das wandmontierte Daikin Altherma 3 Split- › Steuerplatine und Hydraulikkomponenten problemlos
zugänglich vorn im Gerät untergebracht
Gerät heizt und kühlt, ist dank hoher Flexibilität › Kompakte Abmessungen und geringer Platzbedarf,
seitlich kaum Freiraum erforderlich
schnell und einfach installierbar und lässt sich › Schlankes, modernes Design, das sich gut
neben anderen Haushaltsgeräten einfügt
optional als Warmwasserbereiter nutzen. › Kombinierbar mit Edelstahl-, emailliertem
oder ECHO-Wärmespeicher
Ausdehnungsgefäss
Magnetfilter
Pumpe
16 www.clima-maschine.chWandmontiertes Gerät
Flexibilität bei Warmwassersystemen
Wünscht der Kunde ein System für Warmwasserbereitung,
die Einbauhöhe ist jedoch begrenzt, bietet ein separater
Trinkwasserspeicher eine flexible Lösung.
ECHO-Wärmespeicher: noch höherer Komfort durch
Warmwasser
Kombinieren Sie das wandmontierte Gerät mit einem
Wärmespeicher für komfortable Warmwasserbereitung.
› Frischwasserprinzip: Geniessen Sie Warmwasser ganz nach
Belieben und ohne die Gefahr von Verunreinigungen und
Ablagerungen im System
› Optimale Warmwasserbereitung: hohe Entnahmemengen
› Fit für die Zukunft Solaranschluss zur Nutzung erneuerbarer
Sonnenenergie und Anschluss anderer Wärmeerzeuger wie
Kamin möglich
› Leichtgewichtiger und solider Aufbau des Geräts und
Kaskadenprinzip bieten flexible Möglichkeiten der
Installation
Flexible Lösungen für Raumheizen
Erfolgt die Warmwasserbereitung durch ein anderes System
und es wird lediglich eine Lösung für Raumheizen bzw. -kühlen
benötigt, ist die Daikin Altherma H HT die perfekte Wahl.
Beispiel einer Installation mit einem Warmwasserspeicher aus Edelstahl
Heizen und Kühlen
Fussbodenheizung Warmwasser
www.daikin.ch 17EPRA14-18W1
Daikin Altherma 3 H HT W
Wandmontierte Luft-Wasser-Wärmepumpe „Nur Heizen“
› Alle Hydraulikkomponenten inbegriffen, daher kein Bedarf an
Bauteilen von Drittanbietern
› Steuerplatine und Hydraulikkomponenten problemlos zugänglich
vorn im Gerät untergebracht
› Kompakte Abmessungen und geringer Platzbedarf, seitlich kaum
Freiraum erforderlich
› Schlankes, modernes Design, das sich gut neben anderen
Haushaltsgeräten einfügt
› Kombinierbar mit Edelstahl- oder emailliertem Warmwasserspeicher
oder mit ECH2O-Wärmespeicher
› Wärmepumpenbetrieb bis zu −28 °C ETBH-DV
bisEPRA-W
zu BRCHHDW
-W
-W
-W 70°C
Angaben zur Effizienz ETBH + EPRA 16D9W + 14DW 16D9W + 16W 16D9W + 18DW
Raumheizen Vorlauftemp. 55 °C Allgemein SCOP 3,58 / 3,57
bei durchschnittl. ŋs (Raumheizungs- %
140
Klima Jahresnutzungsgrad)
Saisonale Effizienzklasse Raumheizen A++
Vorlauftemp. 35 °C Allgemein SCOP 4,51 / 4,71
bei durchschnittl. ŋs (Raumheizungs- %
177 / 186
Klima Jahresnutzungsgrad)
Saisonale Effizienzklasse Raumheizen A+++
Inneneinheit ETBH 16D9W 16D9W 16D9W
Gehäuse Farbe Weiss + Schwarz
Material Blech
Abmessungen Gerät Höhe x Breite x Tiefe mm 840x440x390
Gewicht Gerät kg 42
Betriebsbereich Heizen Wasserseite Min. bis Max. °C 18 ~ 70
Warmwasser Wasserseite Min. bis Max. °C 25 ~ 80
Schallleistungspegel Nom. dBA 44
Schalldruckpegel Nom. dBA 30
Aussengerät EPRA 14DW1 16W1 18DW1
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.003x1.270x533
Gewicht Gerät kg 146/151
Verdichter Anzahl 1
Typ Hermetischer Scrollverdichter
Betriebsbereich* Kühlen Min. bis Max. °C TK -28 ~ 35
Warmwasser Min. bis Max. °C TK -25 ~ 35
Kältemittel Typ R-32
GWP 675,0
Füllmenge kg 4,20
Füllmenge tCO2-Äq. 2,84
Regelung Expansionsventil
Schallleistungspegel 54
LW(A) (entsprechend
EN 14825)
Schalldruckpegel (in Nom. 43,0 48,0
1 Meter Entfernung)
Stromversorgung Bezeichnung / Phase / Frequenz / Spannung Hz/V W1/3~/50/400
Stromstärke Empfohlene Sicherungen A 16
*Heizleistung bei A-7/W35: (EPRA 14) 10.18 kW, (EPRA 16) 11.40 kW, (EPRA 18) 12.67 kW
18 www.clima-maschine.chEPRA14-18W1
Daikin Altherma 3 H HT W
Wandmontierte Luft-Wasser-Wärmepumpe „Heizen & Kühlen“
› Alle Hydraulikkomponenten inbegriffen, daher kein Bedarf an
Bauteilen von Drittanbietern
› Steuerplatine und Hydraulikkomponenten problemlos zugänglich
vorn im Gerät untergebracht
› Kompakte Abmessungen und geringer Platzbedarf, seitlich kaum
Freiraum erforderlich
› Schlankes, modernes Design, das sich gut neben anderen
Haushaltsgeräten einfügt
› Kombinierbar mit Edelstahl- oder emailliertem Warmwasserspeicher
oder mit ECH2O-Wärmespeicher
› Wärmepumpenbetrieb bis zu −28 °C
ETBX-DV
bisEPRA-W
zu BRCHHDK
-W
-W
-W 70°C
Angaben zur Effizienz ETBX + EPRA 16D9W + 14W 16D9W + 16W 16D9W + 18W
Raumheizen Vorlauftemp. 55 °C Allgemein SCOP 3,62 / 3,63
bei durchschnittl. ŋs (Raumheizungs- %
142
Klima Jahresnutzungsgrad)
Saisonale Effizienzklasse Raumheizen A++
Vorlauftemp. 35 °C Allgemein SCOP 4,57 / 4,81
bei durchschnittl. ŋs (Raumheizungs- %
180 / 190
Klima Jahresnutzungsgrad)
Saisonale Effizienzklasse Raumheizen A+++
Inneneinheit ETBX 16D9W 16D9W 16D9W
Gehäuse Farbe Weiss + Schwarz
Material Blech
Abmessungen Gerät Höhe x Breite x Tiefe mm 840x440x390
Gewicht Gerät kg 42
Betriebsbereich Heizen Wasserseite Min. bis Max. °C 18 ~ 70
Kühlen Wasserseite Min. bis Max. °C 5 ~ 50
Warmwasser Wasserseite Min. bis Max. °C 25 ~ 80
Schallleistungspegel Nom. dBA 44
Schalldruckpegel Nom. dBA 30
Aussengerät EPRA 14DW1 16W1 18DW1
Abmessungen Gerät Höhe x Breite x Tiefe mm 1.003x1.270x533
Gewicht Gerät kg 146/151
Verdichter Anzahl 1
Typ Hermetischer Scrollverdichter
Betriebsbereich* Kühlen Min. bis Max. °C TK 10 ~ 43
Heizen Min. bis Max. °C TK -28 ~ 35
Warmwasser Min. bis Max. °C TK -25 ~ 35
Kältemittel Typ R-32
GWP 675,0
Füllmenge kg 4,20
Füllmenge tCO2-Äq. 2,84
Regelung Expansionsventil
Schallleistungspegel 54
LW(A) (entsprechend
EN 14825)
Schalldruckpegel (in Nom. 43,0 48,0
1 Meter Entfernung)
Stromversorgung Bezeichnung / Phase / Frequenz / Spannung Hz/V W1/3~/50/400
Stromstärke Empfohlene Sicherungen A 16
*Heizleistung bei A-7/W35: (EPRA 14) 10.18 kW, (EPRA 16) 11.40 kW, (EPRA 18) 12.67 kW
www.daikin.ch 19ECH2O-Wärmespeicher
-Wärmespeicher: Effizienz
noch höherer Komfort durch Warmwasser
› Fit für die Zukunft: maximale Nutzung erneuerbarer Energie
› Intelligentes Wärmespeichermanagement: durchgehendes
Sorgen Sie für den ultimativen Komfort in Ihrem Heizen im Abtaubetrieb, Nutzung gespeicherter Wärme für
Zuhause: durch eine Kombination aus Monobloc und Raumheizen
Wärmespeicher: › Dank hochwertiger Isolierung nur minimale Wärmeverluste
› Frischwasserprinzip: Geniessen Sie Warmwasser
ganz nach Belieben und ohne die Gefahr von Zuverlässigkeit
Verunreinigungen und Ablagerungen im System
› Optimale Warmwasserbereitung: unsere › Wartungsfreier Speicher: keine Korrosion, keine Schutzanode,
Niedertemperatur-Evolution ermöglicht hohe keine Ablagerung von Kalk oder Kesselstein und kein
Entnahmemengen Wasserverlust über Sicherheitsventil
› Fit für die Zukunft: Solaranschluss zur Nutzung
erneuerbarer Sonnenenergie und Anschluss anderer
Wärmeerzeuger wie Kamin möglich
› Leichtgewichtiger und solider Aufbau des Geräts und
Kaskadenprinzip bieten flexible Möglichkeiten der
Installation
ON
ON
Bei diesen für kleinere und grosse Wohnhäuser
geeigneten Anlagen haben Sie die Wahl zwischen
einem drucklosen und einem druckfesten
Warmwassersystem.
Drain-Back-Solarsystem Druckfestes Solarsystem
Druckloses (Drain-Back) Solarsystem Druckfestes Solarsystem
› Das Solarsystem wird nur dann mit Wasser befüllt, › Das System wird mit einem Wärmeträgermedium
wenn die Sonne ausreichend Wärmeenergie liefert befüllt, dem eine den Klimaverhältnissen vor
› Die Pumpen in der Regel- und Pumpeneinheit Ort entsprechende Menge an Frostschutzmittel
werden kurz eingeschaltet und füllen die Kollektoren beigemischt ist
mit Wasser aus dem Speicher › Das System wird mit Druck beaufschlagt und
› Nach dem Füllen erhält eine der Pumpen die abgedichtet
Wasserzirkulation aufrecht
Monatlicher Energieverbrauch eines frei
stehenden Einfamilienhauses
2
kWh
3 2.500
2.000
1.500
1.000
500
1
Prinzipdarstellung des
Jän. Feb. Mrz. Apr. Mai Jun. Jul. Aug. Sep. Okt. Nov. Dez.
Systems:
4 Integrierte Solareinheit
Nutzung der Sonnenenergie für Warmwasserbereitung und Zentralheizung
1 Nutzung der Wärmepumpe (Wärme aus der Umgebung)
Sonnenenergie für
Warmwasserbereitung Hilfsenergie (Elektroenergie)
und Zentralheizung
2 Aussengerät
Wärmepumpe
3 Solarthermiekollektoren
4 Solarpumpenstation
20 www.clima-maschine.chDaikin Altherma HPC Wärmepumpen-Konvektor
Der Daikin Altherma Wärmepumpenkonvektor (HPC) stellt eine Alternative zu herkömmlichen Radiatoren dar und ist
auch mit Fussbodenheizungen kombinierbar. In Verbindung mit der Heiz- und Kühlfunktion einer Daikin Altherma
Wärmepumpe sorgt der Konvektor ganzjährig effizient für eine angenehme Raumtemperatur. Die Gerätevarianten passen
dank ihres geräuscharmen Betriebs und eleganten Designs in jeden Raum Ihres Hauses.
Was ist ein Wärmepumpenkonvektor?
Die Funktionsweise eines Wärmepumpenkonvek- 35 °C bis 45 °C
tors ist ähnlich der eines Heizkörpers, da beide
Konvektion zum Heizen eines Raumes nutzen.
Ein Heizkörper erzeugt Konvektion, indem Wasser
durch seine Rohre fliesst. Mit einem Wärmepum-
penkonvektor ist der Konvektionsprozess eines
Heizkörpers schneller, da sich hinter ihm ein
kleiner Ventilator befindet, der den Heizkreislauf
beschleunigt. Luftvolumenstrom
Ein Wärmepumpenkonvektor erzeugt die gleiche › Optimiert für Neubauten
Raumtemperatur wie ein herkömmlicher Heizkör- › Kann bei niedriger Wassertemperatur (35 °C) gewählt
per, aber mit niedrigeren Wassertemperaturen im werden, wodurch der Altherma HPC ideal für
Heizkörper; dadurch trägt er langfristig zu einer Wärmepumpenanwendungen ist
direkten Energieeinsparung für die Nutzer bei.
Schlankes Design Hohe Leistung, schnell verfügbar
Mit Abmessungen von 135 mm (Tiefe) passt diese Daikin Altherma HPC kombiniert die Vorteile von
Wärmepumpe in jedes Haus oder jede Wohnung. Fussbodenheizung und Heizkörpern im Wohnbereich.
Sie liefert schnelleres Heizen oder Kühlen mit hoher Leistung
und kann bei extrem niedrigen Temperaturen (35/30 °C)
FWXV20ATV3(R) gewählt werden.
Länge: 1.399 mm
FWXV15ATV3(R)
Länge: 1.199 mm
FWXV10ATV3(R)
Länge: 999 mm
Tiefe: 135 mm
www.daikin.ch 21Daikin Altherma HPC Wärmepumpen-Konvektor
Dezent DC-Inverter
Wenn das Gerät seinen Sollwert erreicht, Daikin Altherma HPC nutzt die neuesten
reduziert ein kontinuierlich modulierender Technologien, um weniger Strom zu
Lüfter allmählich seine Drehzahl und sorgt verbrauchen – bis zu 3 W in der Standby-
somit für leisen Betrieb. Der Schalldruckpegel Leistungsaufnahme – und gleichzeitig seine
des Geräts beträgt 25 dB(A) in 1 m Entfernung, zuverlässige Leistung zu halten.
wenn der Lüfter auf niedrigster Stufe steht.
Vogelzwitschern Regelungen
42 dBA
Daikin bietet eine grosse Vielzahl an Reglern, die
Bibliothek funktional sind und ansprechend aussehen.
S c h alld r u c k*
Daikin
35 dBA Wald Altherma
HPC
30 dBA
Flüstern EKRTCTRL1
25 dBA
› Integrierter Regler
20 dBA › Vollständig modulierend
› Mehrfarbige Anzeige
EKWHCTRL1
› Wandregler
› Vollständig modulierend
* in 1 Meter Entfernung
› In Kombination mit EKWHCTRL0
Modulierter Luftstrom Perfekte Kombination
Bei geringerem Wärmebedarf moduliert Dieser Wärmepumpenkonvektor passt perfekt
das Gerät seinen Luftstrom, um die in das Daikin Altherma 3 Produktsortiment.
Ventilatordrehzahl zu verlangsamen und dabei
das Betriebsgeräusch zu senken. Ein Standard-
Ein/Aus-Ventilator, der gleichzeitig mit voller
Drehzahl läuft, kann den Schalldruck erhöhen.
min-1
EIN / AUS
Regulierend
* Nur anwendbar für EKRTCTRL1, EKWHCTRL1
22 www.clima-maschine.chDaikin Altherma HPC Wandgerät
Schlankes Design
Bei diesem kompakten Daikin Altherma HPC sind alle Ventile in einem gefälligen Gehäuse aus Stahlblech untergebracht.
Dieses für die Installation an die Wand vorgesehene Gerät spart Platz für Möbel und Raumdekoration.
FWXT20ATV3
Länge: 1.302 mm
FWXT15ATV3
Länge: 1.102 mm
FWXT10ATV3
Länge: 902 mm
318 mm
Tiefe: 128 mm
Regelungen Kompaktheit
3 2
EKWHCTRL1
› Wand-Thermostat 1
› Kontinuierliche Regelung
1 FLACHE GESTALT
3 KONTINUIERLICH GEREGELTER LUFTSTROM
Mit einer Tiefe von nur 129 mm, eine Wenn weniger Heizlast anliegt, regelt das
technische Meisterleistung, passt dieses Gerät durch Absenken der Ventilatordrehzahl
Gerät wohl auch in das kleinste Zuhause. den Luftvolumenstrom herunter. Dadurch
werden auch die Betriebsgeräusche immer
2 MEHR PLATZ FÜR VENTILE leiser. Ein herkömmlicher, stets mit voller
Drehzahl betriebener EIN/AUS-Ventilator
Ein besonderer Pluspunkt für einfache
hingegen erzeugt einen entsprechend
Installation: besonders viel Platz für
hohen Schalldruckpegel.
problemlos zugängliche Hydraulikventile.
www.daikin.ch 23FWXV-ATV3(R) – Daikin Altherma HPC
Innengerät FWXV10ATV3 FWXV15ATV3 FWXV20ATV3
Kühlleistung Min. kW 0,66 1,30 1,82
bei 7/12 °C Mitt. kW 1,36 2,16 2,52
Max. kW 1,77 2,89 3,20
Kühlleistung sensible Min. kW 0,39 0,99 1,22
Wärme bei 7/12 °C Mitt. kW 0,98 1,53 1,55
Max. kW 1,33 2,10 1,78
Heizleistung Min. kW 0,41 0,45 0,93
bei 35/30 °C Mitt. kW 0,82 1,29 1,66
Max. kW 1,14 1,73 2,15
Heizleistung Min. kW 0,95 1,26 1,90
bei 45/40 °C Mitt. kW 1,63 2,33 3,05
Max. kW 2,18 3,11 3,88
Leistungsaufnahme Min. kW 0.003 0.004 0.005
Mitt. kW 0.018 0.020 0.027
Max. kW 0.018 0.020 0.027
Ventilatordrehzahl Min. m3/h 118 180 246
Mitt. m3/h 210 318 410
Max. m3/h 294 438 566
Gehäuse Farbe RAL 9003(FWXV-ATV3)
Material Stahlblech (FWXV-ATV3) / Kein Gehäuse (FWXM-ATV3)
Abmessungen Gerät Höhe mm 601/576
Breite mm 999/725 1199/925 1399/1130
Tiefe mm 135/126 135/126 135/126
Gerät im Versandpaket Höhe mm 690
Breite mm 1230 1430 1630
Tiefe mm 210
Gewicht Gerät kg 20/12 23/15 2618
Gerät im Versandpaket kg 21/13 24/16 2719
Verpackungs- material Karton
Gewicht kg 1
Wärmetauscher Anzahl 1 1 1
Internes WT-Volumen l 0,8 1,13 1,46
Max. zulässiger Betriebsdruck bar 10
Wasserkreislauf Durchmesser Rohrleitungsanschlüsse Zoll 3/4" Innengewinde
Rohrleitungsmaterial EUROKONUS
Heizen – Druckverlust Min. kPa 0,3 2,0 1,2
wasserseitig bei 35/30 °C Mitt. kPa 1,3 7,5 4,0
Max. kPa 2,4 12,3 8,0
Heizen – Druckverlust Min. kPa 1,3 8,6 3,8
wasserseitig bei 45/40 °C Mitt. kPa 4,2 3,3 11,2
Max. kPa 7,2 11,5 21,3
Kühlen – Druckverlust Min. kPa 1,2 4,3 2,1
wasserseitig bei 7/12 °C Mitt. kPa 2,8 19,3 13,1
Max. kPa 2,9 27,0 24,0
Heizen – Wasserdurchfluss Min. kg/h 69,9 73,6 160,2
bei 35/30 °C Mitt. kg/h 141,4 221,1 285,3
Max. kg/h 195,2 297,2 369,9
Heizen – Wasserdurchfluss Min. kg/h 163,5 212,5 327,0
bei 45/40 °C Mitt. kg/h 280,3 401,1 524,6
Max. kg/h 374,1 534,5 667,5
Kühlen – Wasserdurchfluss Min. kg/h 113,5 223,7 313,0
bei 7/12 °C Mitt. kg/h 234,1 371,7 433,6
Max. kg/h 303,6 496,6 550,6
Druck Heizen/Max. bar 10 10 10
Schallleistungspegel Super-Flüster-Modus dB(A) 29 31 32
Min. dB(A) 34 35 35
Max. dB(A) 51 53 55
Schalldruckpegel Super-Flüster-Modus dB(A) 20 22 23
Min. dB(A) 25 26 26
Max. dB(A) 42 44 45
Betriebsbereich Min. °C 30
Heizen Wasserseite
Max. °C 85
Min. °C 5
Kühlen Wasserseite
Max. °C 20
Min. °C TK 0
Innenaufstellung Umgebung
Max. °C TK 45
Regelungssysteme Infrarot-Fernbedienung nein
Bedienfeld am Gerät ja
Verkabelte Fernbedienung ja
Elektrische Daten FWXV10ATV3 FWXV15ATV3 FWXV20ATV3
Spannungsversorgung Phasen 1
Frequenz Hz 50
Spannung V 230
Elektroenergieverbrauch Max. W 21 22 32
Standby W 3 4 5
Stromstärke Maximaler Betriebsstrom A 0,18 0,19 0,28
24 www.clima-maschine.chFWXT-ATV3 – Daikin Altherma HPC
Innengerät FWXT10ATV3 FWXT15ATV3 FWXT20ATV3
Kühlleistung Min. kW 0,48 0,58 0,91
bei 7/12 °C Mitt. kW 0,80 1,03 1,75
Max. kW 1,07 1,65 2,31
Kühlleistung sensible Min. kW 0,39 0,49 0,76
Wärme bei 7/12 °C Mitt. kW 0,69 0,91 1,53
Max. kW 0,95 1,49 1,94
Heizleistung Min. kW 0,29 0,23 0,47
bei 35/30 °C Mitt. kW 0,48 0,69 1,08
Max. kW 0,66 1,00 1,44
Heizleistung Min. kW 0,53 0,66 0,96
bei 45/40 °C Mitt. kW 0,94 1,26 0.198
Max. kW 1,27 1,80 2,60
Leistungsaufnahme Min. kW 0 0,01 0,01
Max. kW 0,01 0,01 0,02
Ventilatordrehzahl Min. m3/h 84 124 138
Mitt. m3/h 155 229 283
Max. m3/h 228 331 440
Gehäuse Farbe RAL 9003
Material Stahlblech
Abmessungen Gerät Höhe mm 335
Breite mm 902 1100 1300
Tiefe mm 128
Gerät im Versandpaket Höhe mm 490
Breite mm 1030 1230 1430
Tiefe mm 210
Gewicht Gerät kg 14 16 19
Gerät im Versandpaket kg 15 17 20
Verpackungs- material Karton
Gewicht kg 1
Wärmetauscher Anzahl 1
Internes WT-Volumen l 0,5 0,7 0,9
Max. zulässiger Betriebsdruck bar 10
Wasserkreislauf Durchmesser Rohrleitungsanschlüsse Zoll 3/4" Innengewinde
Rohrleitungsmaterial EUROKONUS
Heizen – Druckverlust Min. kPa 0,2 1,9 0,3
wasserseitig bei 35/30 °C Mitt. kPa 0,9 2,9 1,4
Max. kPa 1,6 3,3 2,3
Heizen – Druckverlust Min. kPa 1,1 2,8 1,1
wasserseitig bei 45/40 °C Mitt. kPa 3,1 3,5 4,1
Max. kPa 5,4 4,0 6,6
Kühlen – Druckverlust Min. kPa 1,1 3,9 1,3
wasserseitig bei 7/12 °C Mitt. kPa 3,0 4,8 4,2
Max. kPa 5,2 5,7 6,9
Heizen – Wasserdurchfluss Min. kg/h 39,3 39,0 80,8
bei 35/30 °C Mitt. kg/h 81,8 119,4 185,4
Max. kg/h 114,0 172,4 247,8
Heizen – Wasserdurchfluss Min. kg/h 91,9 112,6 164,8
bei 45/40 °C Mitt. kg/h 162,0 216,6 341,0
Max. kg/h 218,4 310,0 447,2
Kühlen – Wasserdurchfluss Min. kg/h 82,1 98,9 156,5
bei 7/12 °C Mitt. kg/h 138,1 177,4 300,6
Max. kg/h 184,4 283,0 396,8
Druck Heizen/Max. bar 10 10 10
Schallleistungspegel Min. dB(A) 34 34 35
Max. dB(A) 49 51 52
Schalldruckpegel Min. dB(A) 25 25 26
Max. dB(A) 40 42 43
Betriebsbereich Min. °C 30
Heizen Wasserseite
Max. °C 85
Min. °C 5
Kühlen Wasserseite
Max. °C 18
Min. °C TK 0
Innenaufstellung Umgebung
Max. °C TK 45
Elektrische Daten FWXT10ATV3 FWXT15ATV3 FWXT20ATV3
Spannungsversorgung Phasen 1
Frequenz Hz 50
Spannung V 230
Elektroenergieverbrauch Max. W 18 20 27
Standby W 5 5 6
Stromstärke Maximaler Betriebsstrom A 0,2
www.daikin.ch 25Zubehörteile
FWXV10ATV3(R) FWXT10ATV3
FWXV15ATV3(R) FWXT15ATV3
FWXV20ATV3(R) FWXT20ATV3
Konvektor als Wand- oder
Konvektor als Wandgerät SLIM
Standgerät
Materialbezeichnung Beschreibung Abbildung
In Gerät integrierbarer Regler SMART TOUCH mit kon-
EKRTCTRL1 Option
tinuierlicher PID-Ventilatorregelung und Thermostat
EKWHCTRL0 In Gerät integrierter Controller für EKWHCTRL1 Option
Wand-Thermostat SMART MIT LCD-Anzeige,
EKWHCTRL1 Option Option
Temperaturfühler, Gehäuse: Weiss
EKFA Zierfüsse Option
EK2VK0 2-Wege-Ventil mit Motorantrieb (FWXV) Option
EKT2VK0 2-Wege-Ventil mit Motorantrieb (FWXT) Option
EK3VK1 3-Wege-Ventil mit Motorantrieb (FWXV) Option
EKT3VK1 3-Wege-Ventil mit Motorantrieb (FWXT) Option
EKEUR90 L-Stück 90° Option
EKDIST Verlängerungsstück Option
26 www.clima-maschine.chEinfach schön. Schön einfach.
Silber Schwarz
RAL 9006 (metallisch) RAL 9005 (matt)
BRC1HHDS BRC1HHDK
Weiss
RAL 9003 (glänzend)
BRC1HHDW
Anwenderfreundliche Kabel-
Fernbedienung im Premiumdesign
Madoka vereint Raffinesse und Einfachheit
› Ansprechendes und elegantes Design
› Intuitive Bedienung über Touch-Bedienflächen
› Drei Farbvarianten – für jede Raumgestaltung
› Kompakt (nur 85 x 85 mm)
www.daikin.ch 27BRC1HHDW / BRC1HHDS / BRC1HHDK Einzelregelungen
Verkabelte Madoka Fernbedienung für Daikin Altherma 3
Eine neue Generation der Nutzeroberfläche – neu gestaltet und intuitiv bedienbar
› Ablösung der EKRUDAS für wandmontierte und bodenstehende Daikin Altherma 3
BRC1HHDW
BRC1HHDS
BRC1HHDK
Intuitive Regelung im Drei Farbvarianten – für Problemloses Einstellen
Premium-Design: alle erdenklichen Arten von Betriebsparametern:
von Raumgestaltung:
Die gefällige Wölbung des Reglers „Madoka“ Betriebsparameter lassen sich auf
ergibt ein geschmeidiges, raffinertes Äusseres, Welche Raumgestaltung auch vorliegt, einfache Weise am Regler einstellen und
unterstrichen durch das aparte Blau des kreisrunden Madoka passt dazu. „Silber“ gibt einen feinabstimmen, ein weiterer Vorteil für
Displays. Mit seinen grossen, problemlos ablesbaren gewissen Touch und fällt etwas auf, noch höhere Energieeinsparungen und
Zahlen zeigt der Regler Informationen klar erkennbar „Schwarz“ hingegen passt ideal in noch höheren Komfort. Am Regler können
an. Der Zugriff auf die Funktionen erfolgt über drei eher dunkler gehaltene Stilräume. Sie die Betriebsart („Heizen“, „Kühlen“
berührungsempfindliche Tasten. Insgesamt vereint „Weiss“ wiederum vermittelt einen oder „Automatisch“) und die gewünschte
dieser Regler seine intuitiven Kontrollanzeigen schnittigen, modernen Look. Raumtemperatur einstellen sowie die
mit seiner problemlosen Betätigung zu Temperatur des Warmwassers vorgeben.
einem beschaulichen Anwendererlebnis.
28 www.clima-maschine.chOnline Controller Alles unter Kontrolle
Daikin Residential Controller
Mit der Daikin Residential Controller App können Sie den Betriebszustand
Ihres Heizungssystems von jedem beliebigen Ort aus regeln und überwachen.
Diese App gibt Ihnen folgende Möglichkeiten (*):
Überwachen
> Betriebszustand des Systems:
- Raumtemperatur
- Gewünschte Raumtemperatur
- Betriebsart
> Diagramme zum Energieverbrauch (Tag, Woche, Monat)
Zeitplan
> Zeitliche Vorgaben zu Raumtemperatur und Betriebsart,
mit bis zu 6 Aktionen je Tag, für alle 7 Tage der Woche
> Aktivieren des Abwesenheitsmodus
Regelung
> Betriebsart
> Ändern der gewünschten Raumtemperatur
> Ändern der gewünschten Warmwassertemperatur
> Powermodus (schnelle Warmwasserbereitung)
*Funktionsumfang von Typ, Konfiguration und Betriebsart des Systems abhängig. Nutzung der App nur
möglich, wenn sowohl das Daikin System als auch die App mit dem Internet verbunden sind.
App mit intuitivem Layout
Regelung Zeitplan Überwachen Erkennen
www.daikin.ch 29Tabella delle
Tabelle combinazioni
möglicher e opzioni
Kombinationen
und Optionen
Typ Beschreibung Materialbezeichnung
Aussengerät EPRA14DAV3/W1
EPRA16DAV3/W1
EPRA18DAV3/W1
Regelungen Kabel-Raumthermostat BRC1HHDA*
Digitaler Kabel-Raumthermostat EKWCTRDI1V3
Analoger Kabel-Raumthermostat EKWCTRAN1V3
Ventilaktuator EKWCVATR1V3
Kabel-Basisstation für Fussbodenheizung EKWUFHTA1V3
LAN-Adapter + App BRP069A61
Wärmepumpenkonvektor Truhengerät FWXV10-15-20ATV3
Wandgerät FWXT10-15-20ATV3
Zwei-Bereichs-Bausatz BZKA7V3
Externer Raumtemperaturfühler KRCS01-1
Externer Aussentemperaturfühler EKRSCA1
PC-USB-Kabel EKPCCAB4
Universelle Zentralregelung EKCC8-W
Optionen
Elektronikplatine für digitale E/A-Signale EKRP1HBAA
Platine für Bedarfsermittlung EKRP1AHTA
Frostschutz-Ventil AFVALVE1
Umrüstbausatz von „Nur Heizen“ auf EKHBCONV
„Heizen & Kühlen“ EKHVCONV2
Accessory Bay Fremdboiler 5020643
Schaltkasten Reserveheizung EKBUHSWB
Reserveheizung 1 kW EKBUB1C
Reserveheizung 3 kW EKBUB3C
Reserveheizung 9 kW EKBU9C
Optionaler Aussentemperaturfühler EKRSC1
Gateway für Apps EHS157056
Hydraulische Trennung 172900
Spezielle Optionen für für ECH2O Wärmeisolierung für Warmwasseranschluss 156077
Anschlussbausatz für MK1 156053
Schmutzabscheider SAS1 156021
Schmutzabscheider SAS2 156023
Biv-Anschlussbausatz 141589
DB-Anschlussbausatz 141590
Anschlussbausatz 141592
Anschluss externe Heizung 141591
(1) Spezieller Anschlussbausatz: EKEPHT3H (5) Es kann immer nur 1 Fühler angeschlossen werden: Raumtemperaturfühler ODER Aussentemperaturfühler.
(2) Spezieller Anschlussbausatz: EKEPHT5H (3) EKHY3PART kann bei einem Speicher verwendet werden, in den der Thermistor eingeführt werden kann. (6) Zusätzliche Relais für Bivalenz-Regelung in Kombination mit externem Raumthermostat sind bauseitig zu
(4) Bei einem Speicher, in den der Thermistor nicht eingeführt werden kann, muss EKHY3PART2 verwendet werden. beschaffen.
30 www.clima-maschine.chSie können auch lesen
