Museumserweiterung als gekonnte Symbiose aus neu und alt NEUBAU LANDESMUSEUM ZÜRICH Bestand trifft modernen Neubau Christ & Gantenbein AG, Basel
NEUBAU LANDESMUSEUM ZÜRICH
MINERGIE-P-ECO-STANDARD
Museumserweiterung als gekonnte Symbiose
aus neu und alt
Bodendämmung mit FOAMGLAS® T4+ und S3
Das Landesmuseum Zürich gilt als einer der wichtigsten Kultur
bauten der Schweiz. Seit 2016 verfügt das Gebäude über einen
ange gliederten modernen Erweiterungsbau. Dieser skulpturale
Neubau wurde von den Architekten Christ & Gantenbein entwor
fen und gemäss Minergie-P-ECO-Standard errichtet. Als lastabtra
gende Dämmung unter der Gründungsplatte des Gebäudes ka
men hier die Produkte FOAMGLAS® T4+ und FOAMGLAS® S3 der
Pittsburgh Corning Schweiz AG zum Einsatz. Sie sorgen für einen
dauerhaften und konstanten Wärmeschutz. Zudem trotzt der
Dämmstoff mit Eigenschaften wie Druckfestigkeit, Stauchungsfrei
heit und Feuchteresistenz den vielfältigen Belastungen und Einflüs
sen im Erdreich.
Das Bauen im oder am Bestand ist seit jeher eine anspruchsvol
le Aufgabe. Wie alte und neue Architektur ästhetisch und funk
tional sinnvoll miteinander in Einklang gebracht werden können,
demonstriert die Erweiterung des Landesmuseums Zürich. Der alte
Bestandsbau nahe dem Hauptbahnhof wurde Ende des 19. Jahr
hunderts von Gustav Gull im Stil des Historismus entworfen. Häu
fig wird in diesem Kontext der Vergleich zu einem Märchenschloss
gezogen. Anfang der 2000er-Jahre entschieden sich die Verant
wortlichen für eine Sanierung des Bestands. Zudem fiel – aufgrund
mangelnder Raumkapazitäten – der Beschluss für den Bau einer
Museumserweiterung. Mit der Sanierung des Alt- und der Planung
des Neubaus wurde nach einem Wettbewerb das Basler Architek
turbüro Christ & Gantenbein AG betraut.
Bestand trifft modernen Neubau

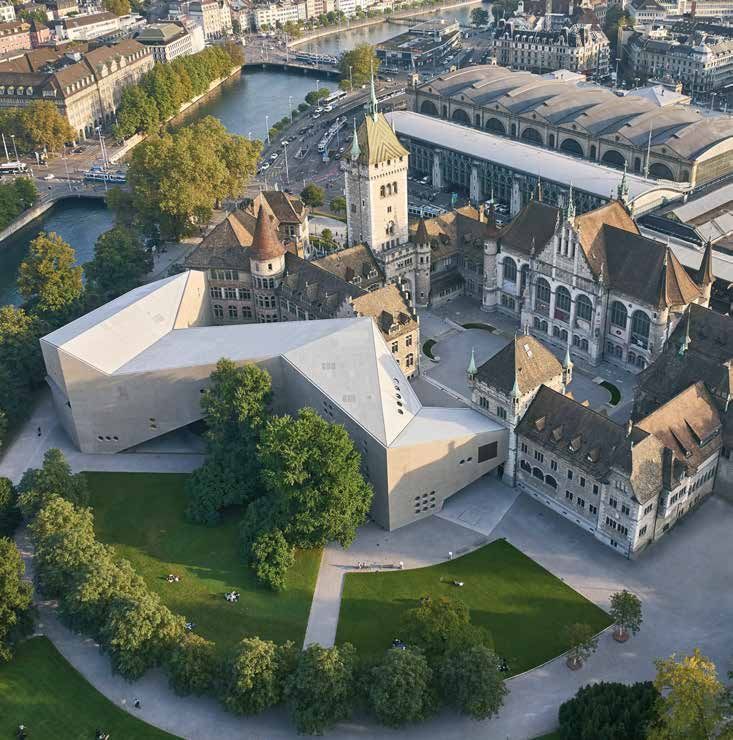

Die von den Architekten geplante Erweiterung schliesst an zwei
Stellen an den u-förmigen Bestandsbau an und bildet mit diesem
eine geschlossene Einheit. Über eine Brücke im Erweiterungsbau
wird den Besuchern der Durchgang vom Platzspitz-Park in den Mu
seumshof ermöglicht. Im Gebäudeinneren des gezackten Neubaus
befinden sich Ausstellungsbereiche, eine Bibliothek mit Lesesaal
und ein Auditorium. Zeitgenössischer Sichtbeton ist innen wie auch
aussen das dominierende Material. Dadurch erhält das Museum
einen kontemporären, identitätsstiftenden Charakter und bietet
geeignete Räumlichkeiten für eine Vielfalt an Ausstellungsobjek
ten. Die Fassade ist überwiegend geschlossen gehalten. Auf natür

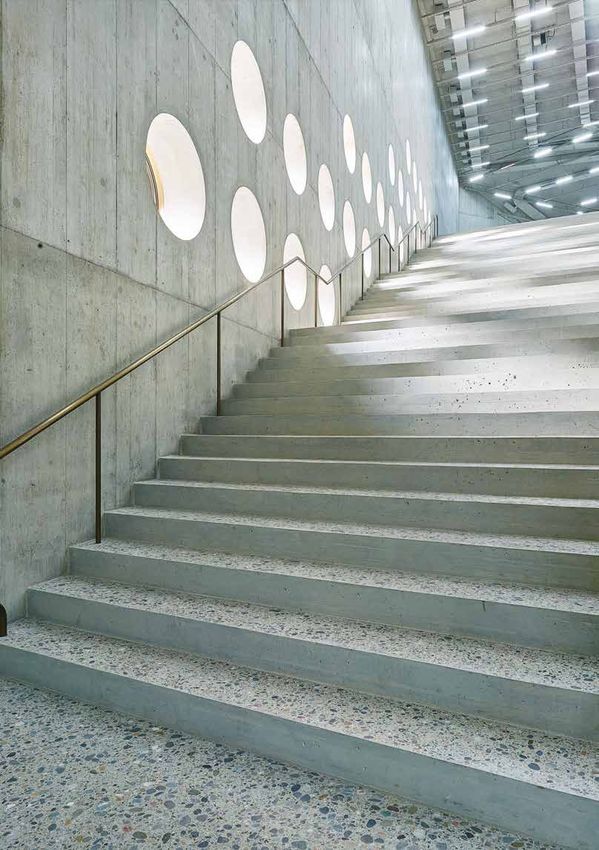

liches Licht wird dabei weitgehend verzichtet. Allerdings ermög
lichen kreisrunde Fensteröffnungen innerhalb des Gebäudes den
Museumsbesuchern immer wieder Ausblicke auf den Park und die
Umgebung. Mit der Dachlandschaft des Anbaus stellen die Archi
tekten einen weiteren Bezug zum Bestand her. So korrespondieren
hier die Schrägen und Faltungen mit den unterschiedlichen Höhen
des Altbaus.
2 PROJECT INFO
NEUBAU LANDESMUSEUM ZÜRICH
Die Museumserweiterung weist
einen hohen Energiestandard auf.
Dieser spiegelt sich in der
Minergie-P-ECO Zertifizierung wider.
3
ENERGIEEFFIZIENZ

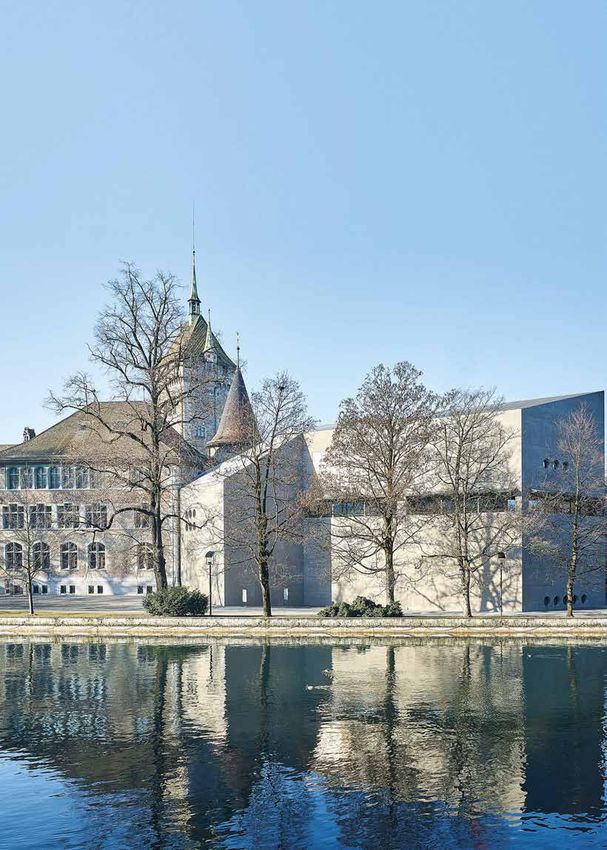

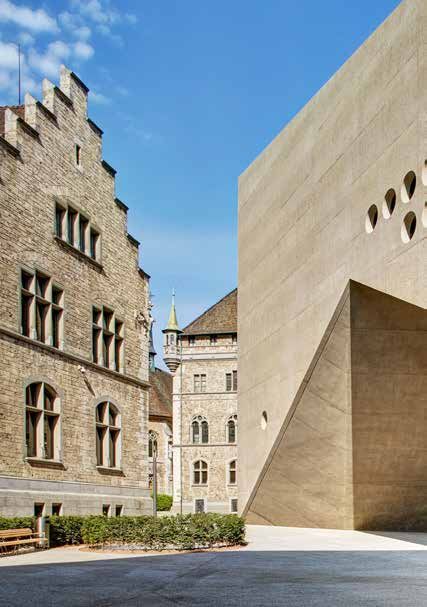

Charakteristisches Merkmal des
Erweiterungsbaus ist die geschlossene
Fassade aus Beton, die schrägen Dach
flächen sowie eine Brücke, die den
Durchgang vom Platzspitz-Park in den
Innenhof ermöglicht.
Museumserweiterung nach Schaumglasdämmung bietet
Minergie-P-ECO zertifiziert konstanten Wärmeschutz
Während der Wärmeschutz bei dem Be FOAMGLAS® zeichnet sich besonders durch
standsbau von Gustav Gull wohl noch keine seinen guten Wärmedämmwert aus. Mit
wesentliche Rolle gespielt hat, wurde der einer Dicke von 200 mm wird der Wärme
Aspekt bei dem Erweiterungsbau beson durchgangskoeffizient (U-Wert) erreicht. Für
ders berücksichtigt. Demnach erfüllt das die Berechnung wird die Wärmeleitfähigkeit
Gebäude den Minergie-P-ECO-Standard. von λ D ≤ 0.041 W/(mK) bei FOAMGLAS® T4+
Das bedeutet, dass der Neubau sowohl und λ D ≤ 0.045 W/(mK) bei FOAMGLAS® S3
einen geringen Energieverbrauch aufweist zum Ansatz gebracht. Das Material ist zu
als auch nach ökologischen und gesund dem ökologisch unbedenklich. Es beinhaltet
heitlichen Gesichtspunkten geplant wur keine umweltschädigenden Flammschutz
de. Im Fokus stand hierbei die Ausbildung mittel oder Treibgase und besteht dabei zu
einer dichten und wärmedämmenden Ge über 60 % aus hochwertigem Recycling
bäudehülle. Die hohen wärmeschutztech glas. Bei der Museumserweiterung kamen
nischen Anforderungen erforderten neben die Schaumglasplatten zweilagig zur An
einer zweischalig aufgebauten Aussenhülle wendung. Zunächst wurde auf dem Bau
auch eine entsprechend energieeffiziente grund eine Schicht Unterlagsbeton nebst
Dämmung unter der Gründungsplatte. Die Voranstrich aufgebracht. Darauf erfolgte die
Verantwortlichen entschieden sich hier für Ausführung einer ersten Dämmschicht aus
FOAMGLAS® T4+ und FOAMGLAS® S3. FOAMGLAS® T4+. Im Anschluss kam eine
4 PROJECT INFO
NEUBAU LANDESMUSEUM ZÜRICH
weitere Lage FOAMGLAS® S3 zum Einsatz. Die Verle 1
gung der 450 x 600 mm grossen Platten erfolgte voll
flächig mit versetzten Fugen mit Heissbitumen inklusive
Abguss. Abschliessend wurde auf der Dämmung ein
Deckabstrich mit Heissbitumen ausgeführt. Eine Trenn
lage bildet den Übergang zur Betonplatte aus wasser
undurchlässigem Beton. Insgesamt wurde ca. 2.000 m²
Bodendämmung unter dem Museum verlegt.
Dämmstoff mit hoher Druckfestigkeit
Doch nicht nur aus energetischen und ökologischen
Gründen fiel die Entscheidung auf FOAMGLAS®: Wie
bereits an dem Bestandsbau ersichtlich wird, sind Mu
seumsbauten als architektonische, gesellschaftliche
und kulturelle Werte für einen langen Betrieb vorge
sehen. Diesen Anspruch müssen auch die verwende
ten Baumaterialien erfüllen. An die Bodendämmung
werden in diesem Kontext besondere Anforderungen
2
gestellt. So ist ein Dämmstoff zu wählen, der sich für
die vorherrschenden Druckbelastungen und Feuchtig
keitsverhältnisse im erdberührten Bereich eignet. Das
Material FOAMGLAS® weist hier gegenüber anderen
Dämmstoffen entscheidende Vorzüge auf. Bei Wärme
dämmplatten aus FOAMGLAS® mit einem Steifemodul
von ca. 85 bis 220 MN/m² wird die Lagerung durch
den gemittelten Steifemodul aus Dämmstoff und Erd
reich nicht nachteilig beeinflusst. Der Statiker kann die
Bodenplatte quasi so bemessen, als ob kein Dämmstoff
vorgesehen wäre. Ferner ist FOAMGLAS® auch bei ho
her Belastung druckfest und nahezu stauchungsfrei.
Die charakteristische Druckfestigkeit des Dämmstoffs
beläuft sich je nach Typ auf 510 bis 1.590 kPa. Das Ma
terial ist zudem sehr massbeständig und schliesst ein
Schwinden, Kriechen oder Quellen aus. Unter Belas
tung treten keine Verformungen auf, die sich negativ
auf die Abdichtung, die Dämmfähigkeit oder die Statik
auswirken könnten. Ein weiterer Vorteil im erdberühr
ten Bereich: FOAMGLAS® bietet durch seine herme
tisch geschlossenzellige Struktur aus Glas einen hohen
Schutz vor Feuchtigkeit. Das Material ist ausserdem
nicht verrottbar und nagetierbeständig, da es sich um
einen anorganischen Baustoff handelt.
Mit FOAMGLAS® kam im Zuge des Museumsneubaus
ein besonders langlebiger und leistungsfähiger Bau
stoff als lastabtragende Bodendämmung zum Einsatz.
Realisiert wurde ein Bauwerk, das mit seiner auf einen
geringen Energiebedarf ausgelegten Gebäudehülle
auch langfristig den Ansprüchen eines nachhaltigen
und zukunftsorientierten Kulturbaus gerecht wird. So
1 B
lick in die Installation
mit besticht der Neubau sowohl im Hinblick auf seine „Ideen Schweiz“
gestalterischen und funktionalen als auch auf seine 2 Bestand trifft modernen Neubau
ökologischen Qualitäten.
5
OBJEKTDATEN
Projekt Über Owens Corning
Neubau Erweiterung Landesmuseum, Zürich Owens Corning ist ein weltweit führender Hersteller
von Bau- und Industriematerialien. Die drei integrier
Bauherr
ten Geschäftsbereiche des Unternehmens widmen
Schweizerische Eidgenossenschaft
sich der Herstellung und Weiterentwicklung einer
vertreten durch das
Bundesamt für Bauten und Logistik BBL, Bern breiten Palette von Dämm-, Dach- und Glasfaser
verbundwerkstoffen. Mit den Talenten von 19.000
Architekten Mitarbeitern in 33 Ländern bietet Owens Corning in
Christ & Gantenbein AG, Basel novative Produkte und nachhaltige Lösungen in den
Bereichen Energieeffizienz, Produktsicherheit, erneu
Schaumglasdämmung
erbare Energien, langlebige Infrastruktur und Arbeits
Pittsburgh Corning Schweiz AG
www.foamglas.com produktivität. Diese Lösungen bieten einen bedeuten
den Unterschied für die Kunden des Unternehmens
Bauzeit und machen die Welt zu einem besseren Ort. Das
2012 bis 2016 Unternehmen mit Hauptsitz in Toledo, Ohio, USA,
hatte im Jahr 2020 einen Umsatz von 7.1 Milliarden
Bildnachweise
US-Dollar. Es wurde 1938 gegründet und gehört seit
Cover + Fotos S. 2, 3, 4, 5, 6
© Schweizerisches Nationalmuseum 66 Jahren in Folge zu den Fortune 500 ® Unternehmen.
Fotos S. 7 Für weitere Informationen besuchen Sie bitte
© FOAMGLAS ®
www.owenscorning.com.
6 PROJECT INFO
NEUBAU LANDESMUSEUM ZÜRICH

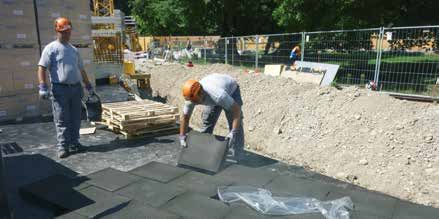

Die 450 x 600 mm grossen Schaumglas
platten wurden vollflächig mit versetzten
Fugen im Giessverfahren mit Heissbitumen
verlegt.
Als lastabtragende Dämmung unter der
Gründugsplatte des Anbaus wurden die
Produkte FOAMGLAS® T4+ und S3 ver
baut.
Im erdberührten Bereich erfüllt FOAMGLAS®
nicht nur die energetischen, feuchtetechni
schen und ökologischen Ansprüche, son
dern bringt auch statische Sicherheit mit
sich.

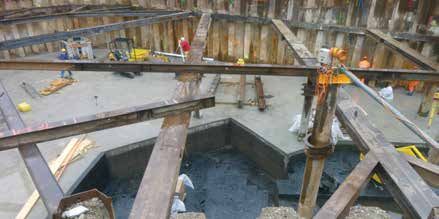

Die Ausführung der Schaumglasdämmung
erfolgte auf einer Schicht Unterlagsbeton
nebst Voranstrich.
