ZUKUNFTSSICHERE
HEIZ- UND
LÜFTUNGSSYSTEME

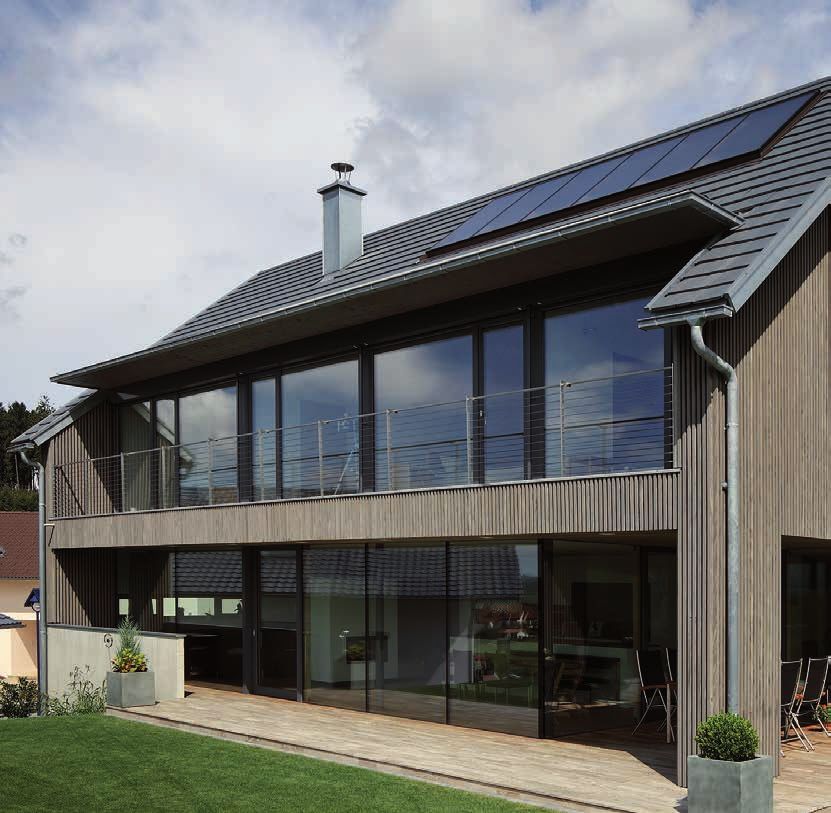

Bauen und Heizen mit Holz –
nachhaltig, modern und CO2-neutral
Mit über 70 Jahren Markterfahrung und Niederlassungen in ganz Eu-
ropa ist Schiedel der führende Spezialist für hoch energieeffiziente
Schornsteinsysteme, innovative Ofenlösungen und integrierte Lüf-
tungssysteme für den modernen Hausbau.
Als jahrelanger Partner und Lieferant im Bereich Holzbau setzen wir
auf ökologisches, nachhaltiges und zukunftsfähiges Bauen und bieten
maßgeschneiderte Lösungen im Sinne von Bauphysik, Schall- und
Brandschutz. So sind unsere Schornsteine universell für alle Brenn-
stoffe und Heizsysteme einsetzbar. – Heute und auch morgen!
Wir legen größten Wert auf nachhaltiges Denken und Handeln und
engagieren uns für das klimaschonende Heizen mit Holz und eine
CO2-neutrale Verbrennung. Der nachwachsende und heimische
Brennstoff Holz ist uns deshalb besonders wichtig, was sich in den
platzsparenden KINGFIRE® Ofensystemen widerspiegelt. Mit unse-
rem schachtintegrierten Lüftungssystem schließen wir den Kreis von
zukunftssicheren Produktlösungen für den zeitgemäßen Hausbau.
Vorgefertigte Produktlösungen – wie die komplett vormontierten
Schiedel Schornsteinelemente oder die einzigartigen KINGFIRE®
Systeme aus Ofen und Schornstein in einem Bauteil – reduzieren die
Komplexität und sparen sowohl Zeit als auch Geld.
Unsere Kunden profitieren von langlebigen ausgereiften Komplettsys-
temen, intelligenten Montagelösungen und kundengerechtem Service.
Mit unseren qualitativ hochwertigen und energieeffizienten Schiedel
Produkten im zeitlosen Design steigern wir nicht nur den Wohnkom-
fort und die Lebensqualität sondern auch den Wert von Immobilien.
WIR HABEN HEUTE DIE
LÖSUNGEN FÜR DIE
ANFORDERUNGEN VON
MORGEN!
Mitglied bei:
3
SCHIEDEL KERASTAR
Das Edelstahlsystem mit dem Herz aus Keramik
Behagliche Wärme in den eigenen vier Wänden hat maßgeblichen Anteil am persönlichen Wohlbefinden. KERASTAR ist die
perfekte Symbiose der Vorteile einer keramischen „W3G“-Abgasführung mit einer 60 mm dicken Wärmedämmung und eines
hochwertigen Edelstahlmantels. KERASTAR bietet Ihnen alle Vorteile eines zukunftssicheren Schornsteinsystems.
An Schiedel KERASTAR können Öl-, Gas- und Festbrennstoff-Feuerstätten bis zu einer Abgastemperatur von 400 °C, mit
trockener und feuchter Betriebsweise im Unterdruckbetrieb angeschlossen werden. Die keramischen Profil-Innenrohre
bieten hervorragenden Schutz gegen Korrosion und gegen Rußbrand – und das System bleibt feuchtedicht. Die Außenschale
des KERASTAR besteht aus poliertem Edelstahl (Werkstoff-Nr. 1.4301).
Die VORTEILE des • Einsetzbar für alle Feuerstätten
Schiedel KERASTAR • Geeignet für alle Brennstoffe
• Boden- und Wandmontage
• Feuchteunempfindlich sowie rußbrandbeständig bei
allen Brennstoffen (W3G)
• Korrosionssichere, keramische Profil-Innenrohre für
lange Lebensdauer
EN 13063-1
• 60 mm dicke Isolierung EN 13063-2
4
SCHIEDEL IGNIS PROTECT
Sichere Wanddurchführung von Verbindungsleitungen
durch brennbare Bauteile
PRODUKTBESCHREIBUNG
• G
eprüfte Wanddurchführung gemäß DiBT Zulassung
T 450 Z-7.4-3405.
• Geeignet für die Führung von ein- und doppelwandigen Ver-
bindungsleitungen durch eine Wand aus brennbaren Baustoffen
mit bis zu 600 mm Dicke.
• Für Abgastemperaturen, einwandige Verbindungsleitung
bis 450 oC.
• Monolithisches Bauteil aus Mineralwolle (Baustoffklasse A1).
• Innenseite mit Aluminiumkaschierung für Blower-Door-
sicheren Anschluss.
• Außenseite mit Tragschicht für Außenputz.
außen
• Herausnehmbare Rohrschalen für Verbindungsstücke:
innen DN 110, 130, 150, 180 mm
• Sonderausführung für Verbindungsstücke DN 200
auf Anfrage.
• Außenmaß: B 565 x H 700 mm
T 450 Z-7.4-3405 Breite entspricht Rastermaß von Holzständerwänden.
• IGNIS PROTECT, die einzige Wanddurchführung ohne
zusätzlich erforderlichen Strahlungsschutz.
BEISPIEL HOLZRIEGELWAND
IGNIS PROTECT:
(HxB) 700 x 565 mm
mit Blower-Door-Alu-Kaschierung
5
OFEN + SCHORNSTEIN Modell GRANDE S
= EINS
SCHIEDEL KINGFIRE® PARAT Modell GRANDE S
Das effiziente Ofensystem für die individuelle Gestaltung
Von Schiedel erhalten Sie die optimale Kombinationslösung aus Ofen und Schornstein in einem System. Perfekt vormon-
tiert, schwebt das Komplett-System in der Rohbauphase am Kran an den vorgesehenen Platz im Haus und wird dort stabil
verankert. Auf Wunsch kann der KINGFIRE® mit Naturstein oder Keramik verkleidet werden und ist sofort betriebsbereit.
So werden individuelle Lösungen für eine anspruchsvolle und kreative Raumarchitektur mit behaglichem Ofenfeuer möglich.
Der Schiedel KINGFIRE® PARAT ist äußerst platzsparend, kostengünstig und bietet grenzenlose Gestaltungsvielfalt. Sein Einbau
ist im dichten Niedrigenergie- oder Passivhaus durch den raumluftunabhängigen Betrieb problemlos möglich.
Die VORTEILE des • Keine extra Stellfläche notwendig - optimal für die Wohnnutzfläche
KINGFIRE® PARAT • Hochwertiges Ofensystem mit höchstem Bedienkomfort
Ofensystems • Herausragende Heizleistung bei geringsten Emissionen
• Klare Glasfront durch Scheibenspül-Luftsystem
• In kürzester Zeit und in einem Stück geschoßhoch eingebaut und sofort betriebsbereit
• Selbstschließende Feuerraumtür sichert 100%-ige Raumluftunabhängigkeit
• Keine separate Reinigungstür für Schornstein erforderlich
6
PLUG & PLAY KOMPLETTSYSTEM
Das modulare KINGFIRE® Ofensystem aus einer Hand
ist perfekt aufeinander abgestimmt.
Das macht Aufbau und Inbetriebnahme besonders einfach.
Alle Module des KINGFIRE ® erfüllen
höchste Ansprüche hinsichtlich Qualität
und Verarbeitung.
Im Zusammenspiel mit dem durch-
dachten Servicepaket bedeutet das:
Weniger Aufwand und optimale Ergeb-
nisse.
KINGFIRE® AQUA S
Der KINGFIRE® AQUA S ist eine
logische und konsequente Weiterent-
wicklung des bewährten Basismodels
KINGFIRE® CLASSICO S. Durch die
Erweiterung des raumluftunabhängigen
Heizeinsatzes mit einem zusätzlichen
Wasserwärmtauscher kann die nicht
Modell AQUA S
für die Beheizung des Aufstellungsrau-
mes benötigte Wärme – optimal genutzt
werden. Diese „überschüssige“ Wärme
wird energetisch sinnvoll über einen
angeschlossenen Pufferspeicher für die
Aufbereitung des Warmwassers oder
für die Beheizung weiterer Räume ge-
nutzt.
SCHIEDEL ABSOLUT PARAT
KINGFIRE® AQUA S verfügt über einen
Wirkungsgrad von 90 %. So wird der
Die werkseitig vorgefertigten Schornstein-
gemütliche Abend vor dem Kamin zur
elemente werden individuell bis zu einer
energiesparenden und CO2 -neutralen
Länge von 6,00 m gefertigt und direkt auf
Wärmeversorgung für das ganze Haus.
die Baustelle geliefert.
7
Modell LINEARE S
SCHIEDEL ABSOLUT
EnEV-sicher im modernen Holzbau
Im Zuge der Energieeinsparverordnung (EnEV) steigen die Anforderungen an den Hausbau. Regenerative Energieträger
und dichte Gebäudehüllen prägen den Standard bei Energieeffizienz- und Passivhäusern, die Anforderungen an jedes
einzelne Bauteil steigen.
Um Sicherheit bei Planung, Einbau und Funktion zu gewährleisten, sind Industrie und Handwerk gefordert. Im Heiztech-
nikbereich bietet der Energiesparschornstein Schiedel ABSOLUT gleich doppelte Sicherheit. Zum einen ist der ABSOLUT
durch den universellen Einsatzbereich immer die richtige Wahl bei Öl, Gas oder jeglicher Art von Biomasse-Brennstoffen,
wie z.B. Pellets, Stückholz oder Hackschnitzel. Zum anderen sichern die einzigartige Compound-Bauart und die Komponen-
ten des Schornsteinsystems ABSOLUT die Einhaltung der Energieeinsparverordnung ab.
Die VORTEILE des • Universeller W3G-Energiesparschornstein für feste, flüssige und gasförmige Brennstoffe
Schornsteinsystems • Geringe Montagezeiten und -kosten
ABSOLUT • Wärmegedämmter Thermo-Luftzug
• Zuluftschacht ist leicht revisonierbar und kann zusätzlich auch
als Installationsschacht genutzt werden
• Wärmegedämmter Compound-Mantelstein - Wärmebrücken optimiert
• Zusätzliche Energieeffizienzkomponenten lieferbar
• Als PARAT-System in vorgefertigten Elementen bis 6 m* auch mit fertiger
Schornsteinkopfverkleidung in Putz oder Spaltklinker lieferbar
• Europäische Technische Zulassung ETA-18/0359 für Schiedel Abgasanlagen mit Keramik-
Innenrohr mit erhöhter angrenzender Wärmedämmung angebracht an Wänden und Decken.
*Sonderlängen auf Anfrage
8
SCHIEDEL PARAT SYSTEME
Das vorgefertigte Schornsteinelement bis 6 Meter Länge
Neue Standards SICHERHEIT UND SCHNELLIGKEIT
in der Schornsteintechnik Die geschosshohen Schornsteinelemente werden direkt an die
Baustelle geliefert und können innerhalb kürzester Zeit sicher und
zuverlässig versetzt werden. Alle notwendigen Funktionsteile, wie
Putztüren und Rauchrohranschlüsse, wer den bereits werkseitig
eingebaut. Die Elemente werden an der Baustelle einfach per Kran
versetzt und die wenigen Nahtstellen sicher zusammengefügt.
Regenhaube
DIE WICHTIGSTEN LEISTUNGSMERKMALE
•
Komplett vormontierte Schornstein systeme aus nur
Schiedel Schornsteinkopf wenigen Fertig
elementen: zeitsparend und sicher
zu
versetzen.
•
Stoßfugen mit vollkeramischer Muffenverbindung
Folienanschluss (bei ABSOLUT-PARAT und AVANT-PARAT) für
absolut sichere Verbindung der Profilrohre. Auch als
SIH-PARAT und SIK-PARAT.
Thermo-Trennstein
• Biegesteife Ausführung für sicheren Stand auch bei gro-
Schiedel Schornsteinhalter
ßen Höhen über Dach. Geprüfte Statik für alle Durch-
messer.
• Einfache Abstützung am Gebäude mit Sparrenhalter.
Schornsteinmodul
ABSOLUT 18 TL in PARAT-Bauweise
Außenmaß: 36 x 50 cm
BIEGESTEIFE AUSFÜHRUNG
Für einen sicheren Stand!
Ofen-/Abgasmodul KINGFIRE® PARAT Auch bei großen Höhen über Dach.
mit integriertem Heizeinsatz und
Abgasführung sowie Verbrennungs-
luftzufuhr von außen.
Je nach Raumhöhe in verschiedenen
Höhen lieferbar.
Der raumluftunabhängige KINGFIRE®
PARAT Heizeinsatz mit DIBT-Zulas-
sung, ist in 5 Modellvarianten lieferbar:
CLASSICO S, LINEARE S, RONDO S,
AQUA S und GRANDE S.
Der Heizkamineinsatz ist jederzeit • Fertigelemente in Rasterlängen bis
austauschbar und auf Wunsch auch 6 m bzw. bis zum vorgegebenen
erst im Nachhinein montierbar. Maximal-Gewicht.
• 30 Jahre Funktionsgarantie für
ABSOLUT-PARAT
Geringes Grundmaß
• Zulassung vom DIBt, Berlin:
von B 550 x T 600 mm
Zul.-Nr. Z-7.1-3454 und Z-7.1-3462
• Europäische Technische Zulassung
ETA-18/0359
9
SCHORNSTEINKOMPETENZ IM DETAIL
WERKSEITIGE SCHORNSTEINVERKLEIDUNGEN
Egal ob mit fertiger Schornsteinkopfverkleidung oder ob der gesamte Schornstein be-
reits Blower-Door-Dicht verschlämmt bzw. verputzt sein soll. Individuell vorgefertigt –
vom Fußteil bis zum Kopfelement – werden die Schornsteinelemente auf die Baustelle
geliefert, um dann schnell und sicher mit dem Kran versetzt zu werden.
THERMO-TRENNSTEIN
In herkömmlichen Schornsteinen geht Energie auch durch Wärmelängsleitung über die
Mantelsteine verloren. Der neue Thermo-Trennstein mit integrierter Schaumglas-Dämm-
schicht minimiert diese Verluste übers Dach und in ungedämmten Kellerräumen.
Damit bleibt die Kälte draußen. – Auch als Thermo-Fußplatte lieferbar.
SCHORNSTEINHALTER FÜR DACH- UND DECKENDURCHFÜHRUNG
Die statische Halterung kann auf, unter oder zwischen 1) den Sparren montiert und uni-
versell an jede Dachneigung angepasst werden.
Der Schornsteinhalter vermeidet effektiv Wärmebrücken, da das gesamte Dachsparren-
feld gedämmt werden kann.
1)
Zwischensparrenmontage nicht bei Dämmung
SCHIEDEL RAUCHROHRANSCHLUSS
BLOWER-DOOR-DICHT IM STANDARD
Das neue Rauchrohr-Anschluss-Set, bestehend aus alukaschierter Mineralfaserfront-
platte mit integriertem Putzgewebe, Putzring und Frontblende sichert den sauberen
und Blower-Door-dichten Feuerstättenanschluss und vermeidet effektiv eine Leckagen-
bildung.
RAPID FUGENDICHT
Die einzigartige Fugenmasse RAPID dient gleichzeitig dem dichten Verkleben der
Schornsteinelemente und der säure- und temperaturbeständigen Verbindung der Pro-
fil-Keramikinnenrohre. Die Doppelanwendung nur eines Materials beschleunigt das ein-
fache Versetzen der Schiedel PARAT Elemente ohne zusätzliches Anmischen vonVersetz-
mitteln und weiteren Arbeitsschritten.
DESIGN-FERTIGFUSS 2)
Ergänzend zum ABSOLUT Standard Lieferprogramm hat Schiedel den ersten Schorn-
NEU! steinfuß für Wohnräume mit Designtür statt Putztür entwickelt. Die Designtür wird
bauseits eingeputzt und integriert sich (fast) unsichtbar in das Wohnumfeld. Der Kon-
densatablauf kann innerhalb des Fußes unsichtbar angeschlossen werden. Durch den
direkten Zugang ist eine einfache und flexible Revisionierbarkeit gewährleistet.
2)
Lieferbar beim Schornsteinsystem Schiedel ABSOLUT, einzügig und einzügig mit TL 12-18 cm
(Montagevariante)
10BRANDSCHUTZ IM HOLZBAU
Auch hier setzt Schiedel Maßstäbe. Selbst bei hochwärmegedämmten Bauteilen gelten die folgenden Abstände:
ABSTAND VON BRENNBAREN BAUSTOFFEN ZU SCHORNSTEINEN
Wo Schornsteine großflächig und nicht nur streifenförmig an Bau- raum muss dauernd gut belüftet oder mit nicht brennbarem
teile mit brennbaren Baustoffen angrenzen, müssen Schornstei- Dämmstoff verfüllt sein. (DIN V 18160 Teil 1 Abschnitt 6.9.2)
ne einen Abstand von mindestens 5 cm haben. Der Zwischen-
≥ 5 cm ≥ 5 cm
Optimal: Optimal:
Nicht brennbare Be- Nicht brennbare Be-
plankung, z.B. Gipskarton, plankung, z.B. Gips-
vollflächig angesetzt. kartonplatten, voll-
flächig angesetzt.
Vollflächig verfüllt mit Vollständig belüftet!
≥ 5 cm formbeständiger Mineral- ≥ 5 cm
wolle, nicht brennbar,
Wärmeleitzahl ≤ 0,035 W/mK
ODER:
Vollständig belüftet!
RAUCHROHRDURCHFÜHRUNGEN DURCH WÄNDE AUS BRENNBAREN BAUSTOFFEN
Führen Verbindungsstücke durch Wände aus brennbaren Bau- Leichtbeton, herzustellen oder es ist ein Abstand von mindes-
stoffen oder mit brennbaren Bestandteilen, so sind die Wände tens 0,20 m durch ein Schutzrohr aus nichtbrennbaren, form-
in einem Umkreis von mindestens 0,20 m aus nichtbrennbaren, beständigen Baustoffen sicherzustellen (DIN V 18160 Teil 1 Ab-
formbeständigen Baustoffen geringer Wärmeleitfähigkeit z. B. schnitt 6.9.6).
≥ 5 cm ≥ 5 cm
Optimal: ≥ 20 cm Optimal: ≥ 20 cm
Nicht brennbare Beplankung, Nicht brennbare Beplankung,
z.B. Gipskartonplatten z.B. Gipskartonplatten
Technischer Hinweis zu KINGFIRE GRANDE S
Bei einer angrenzenden Rückwand mit D >20 cm, wird das Rückwanddämmset durch im Korpus seitlich integrierte Konvektionsgitter ersetzt.
brennbar / nicht brennbar
brennbar / nicht brennbar
bis 50 cm
bis 20 cm
Konvektionsgitter Konvektionsgitter

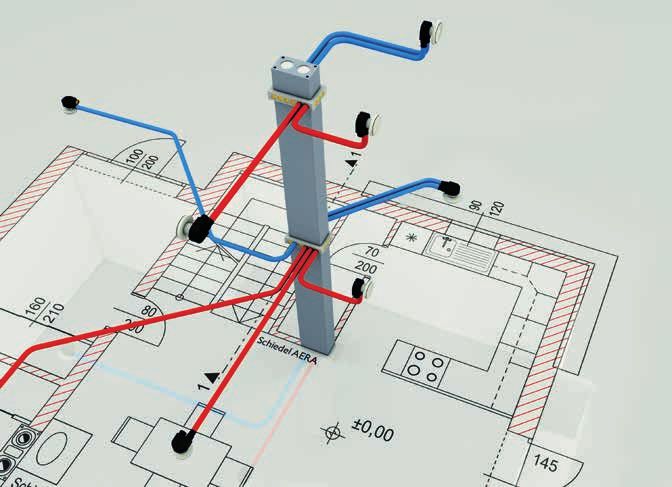

11$(5$/96 AERA LUFTVERTEILUNGSSYSTEM Das optimale Vorsorge Paket Als Marktführer von Schornsteinen und jahrelanger Her- Lösung für die Wohnraumlüftung entwickelt: Das AERA steller von Lüftungssystemen verfügt Schiedel über eine Luftverteilungssystem (LVS), das Rückgrat für ein gesundes einzigartige Schachtkompetenz. Zusammen mit der Ex- Wohnklima. pertise rund ums Effizienzhaus wurde so eine optimale KOMPLETT UND PERFEKT INTEGRIERT Das AERA LVS kann bereits bei der Planung durch den Neben dem effektiven Schallschutz durch die massiven Architekten oder Planer berücksichtigt werden und wird Leichtbeton-Lüftersteine und die sternförmige Indek- während der Rohbauphase passgenau integriert. So steht ken-Luftverteilung behält sich darüber hinaus der Bauherr auch einer späteren Entscheidung für ein Wohnraumlüf- die Option vor: wann und welches Lüftungssystem mit tungssystem nichts im Wege. Durch die Integration ins Ge- Wärmerückgewinnung er für sich und seine Familie einbau- bäude erspart das AERA LVS später unnötige Wand- und en möchte. An das kompatible Luftverteilungssystem AERA Deckenverkleidungen, Stemmarbeiten oder sogar Wand- LVS sind alle aktuell gängigen Lüftungsgeräte mit einer Luft- durchbrüche. Langfristig wird damit die massive Baustruktur verteilung von Ø 160 mm anschließbar. gewährleistet. Ganz einfach: Plug & Play! – Und das auch Jahre später! 12
DIE SCHACHTLÖSUNG
MACHT DEN UNTERSCHIED
Alles ist möglich
DER MULTIVERTEILER DAS UNIVERSAL-UMLENKSTÜCK
Die Zu- und Abluftleitungen der einzelnen Geschosse (hori- Das Schiedel Universal Um-
zontale Luftleitungen) werden über den Multiverteiler in die lenkstück dient zum Anschluss
vertikale Luftführung eingebunden. der Zu- und Abluftleitungen
und der Aufnahme der Zu- und
Abluftventile (Ø 125 mm). Es
sind Deckenaussparungen von
Ø 150 mm erforderlich. Die
Umlenkstücke sind universel für
Wand und Decke einsetzbar.
DAS UNIVERSAL-ROHR
(QUERVERTEILUNG)
Das Lüftungsrohr (Außen-
durchmesser 63 mm) dient zur
horizontalen Luftverteilung in
der Geschossebene.
DER ANSCHLUSS AN AERA LVS
Lüftungsgeräte mit Zu- und Abluftleitungen von
Ø 160 mm können über zwei Anschlussbauteile
mit dem AERA LVS verbunden werden.
Der Leichtbeton-Anschlussstein, ermöglicht die
direkte Anbindung in die vertikale Luftführung
in jeder beliebigen Position des Schachtes.
(L x B x H: 500 x 280 x 250 mm).
Der Lüftungsstein-Adapter ist ein Edelstahl
Übergangsformstück für die Zu- und Abluft
(Ø 160 mm) an das AERA LVS, z.B. von unten
durch die Decke im Kellergeschoss, oder von oben
DER LÜFTUNGSSTEIN
im Spitzboden.
Der Leichtbeton-Lüftungsstein
bildet das zentrale Element des
AERA Luftverteilungssystems und
verteilt die Luft optimal in die
einzelnen Geschossebenen.
13UNSERE REFERENZEN
© Fertighaus WEISS
© Kübler Holz Wohnhäuser
Modell RONDO S Black Edition © Fertighaus WEISS
© Kübler Holz Wohnhäuser © KAMPA Fertighaus
14© DANHAUS © Fertighaus WEISS
© Fertighaus WEISS
© RENSCH-HAUS © Kübler Holz Wohnhäuser
© Fertighaus WEISS
Wir danken unseren Partnern DANHAUS GmbH, KAMPA Fertighaus GmbH, Kübler-Holz Wohnhaus Vertriebs GmbH, RENSCH-HAUS GmbH und Fertighaus WEISS GmbH für die freundliche Überlassung der Fotos.
Bildnachweis: Fotostudio Jacobs | www.foto-jacobs.de | Architekturfotografie S. 2-3, S.14 (oben/unten links), S. 15 rechts Mitte; Titelseite Fertighaus WEISS.
15Technische Änderungen, Modellabweichungen, Satz- und Druckfehler vorbehalten.
UNSER TIPP:
Schiedel 3D CAD BIM.
Digitale Unterstützung für Planer, Architekten und Ingenieure
19_1054 Holzbau 01.1.4 D 1219 *
Schneller und leichter
mit aktuellen Daten arbeiten!
3D Visualisierung mit automatischer
Bemaßung
Virtual reality unterstützt das Vorstellungs-
vermögen von Architekten und Planern
Aktualität und Kompatibilität
Das Programm finden Sie unter:
https://schiedel.partcommunity.com
TIPP!
Sie wollen vorab reinschnuppern? Kein Problem!
Auch ohne Registrierung können Sie sich einen groben Überblick über Vorteil und Nutzen
der Schiedel BIM Datenbank verschaffen. – Schauen Sie einfach mal vorbei.
Schiedel GmbH & Co. KG
Lerchenstraße 9
D-80995 München
T +49 (0)89 35409-0
F +49 (0)89 3515777
Folgen Sie uns!
info@schiedel.com
www.schiedel.deSie können auch lesen
