HALFIX SYSTEM 53/34
Produktinformation Technik
HFX 20
HALFIX SYSTEM 53/34
Zukunftsstabiler, wandlungsfähiger Raum
Das HALFIX System – Grundlage für den „wandlungsfähigen
Raum“:
Sanierung, Modernisierung, Umnutzung – das HALFIX
System meistert alle Aufgaben
Extrem wandlungsfähig über den gesamten Lebenszyklus
Hoher Raumnutzungsgrad – weniger Räume erforderlich
Schnelles, kraftschlüssiges Einhängesystem
Guter Zugang zu gebäudetechnischen Installationen
Einmal mit dem HALFIX System ausgerüstet, können die
Innenräume eines Gebäudes durch einfaches und schnelles
Ein- und Aushängen von Elementen multifunktional genutzt
werden.
Das System dient zum einen als Tragstruktur für Flächen-
elemente, z.B. Akustikpaneele, Prallwände oder Leicht-
bauwände. Es eignet sich hervorragend zur Verkleidung
gebäudetechnischer Installationen und sichert deren einfache
Zugänglichkeit.

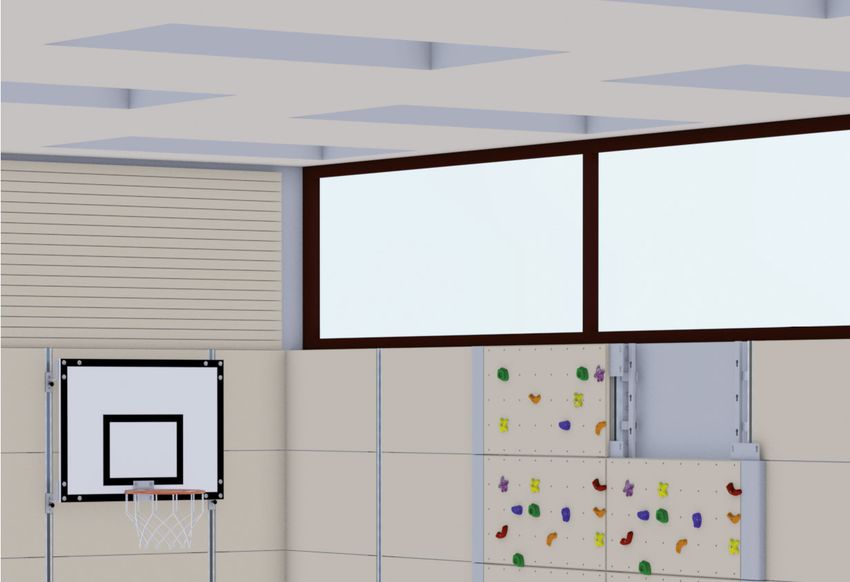

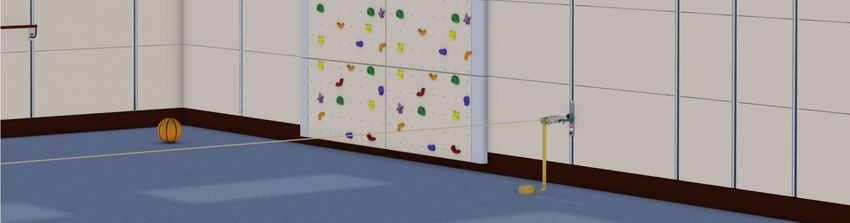

Zum anderen sind die Stärken des Systems die flexiblen Raum-
anbindungspunkte für die Raumausstattung, die sich viel-
fältig nutzen lassen. Für Slacklines, Seile, Boulderwände und
Kletternetze im Bereich Sport und Freizeit oder für Möbel, Anforderungen zur Raumnutzung
Raumteiler und Präsentationsprodukte im Bereich Bildung,
Raumveränderung in Minuten (mehrmals am Tag),
um nur einige Beispiele zu nennen.
Der höhere Raumnutzungsgrad, den diese Flexibilität mitbringt, ohne Werkzeug*
erfordert weniger Räume und reduziert somit auch erheblich Direkte und kreative Nutzung z. B. durch Schüler (bei
die Bau-, Bauneben- und Betriebskosten des Gebäudes. geschulter Aufsicht)
Umrüstarbeiten in wenigen Stunden ohne bauliche
Maßnahmen
Schaffung von Bewegungslandschaften
Sanierung mit wenig Aufwand
Anforderungen an das Befestigungssystem
Flexible, temporäre und schnelle Verankerung
Werkzeuglos und trotzdem sicher
Option der Befestigung diverser Sportgeräte
Gleichzeitig Tragstruktur für raumbegrenzende
Bauteile
Einmaliger Nachweis der Tragfähigkeit gilt für die
gesamte Nutzungsdauer
* Inlets vormontiert, siehe Seite 4
Alle Anwendungsbeispiele für Funktionsflächen mit freundlicher Geneh-
migung von OnTop® Klettern. Alle Anwendungsbeispiele für Sportgeräte
mit freundlicher Genehmigung von Sport-Thieme.
2 © 2020 HALFEN · HFX 20 · www.halfen.de
Das Konzept „Zukunftsstabilität“ In den Ballungsgebieten steht man mehr und mehr vor dem Problem, dass die Einwohnerzahl stetig anwächst, aber weni- ger Bauflächen für Bildung und Sport zur Verfügung stehen. Hinzu kommt, dass in bestehenden Gebäuden unflexible Räume oft nur zu rund 20 bis 40% genutzt werden. Ein Lösungsansatz mit breitem Konsens liegt in der Erhöhung des Raumnutzungsgrades unter Beachtung der Zukunftsstabi- lität. Zukunftsstabil bedeutet, dass Veränderungen ohne Eingriff in die Bausubstanz erfolgen können, auf leicht handhabbare Art und Weise und ohne eine erneute Planung durch einen Statiker bzw. Architekten. © 2020 HALFEN · HFX 20 · www.halfen.de 3
HALFIX SYSTEM 53/34
Systembeschreibung
Das HALFIX System erlaubt eine wand- HALFIX Power System HALFIX Classic System
lungsfähige, punktuelle Befestigung
in HALFIX Schienenkonstruktionen im
Gebäudeinnenbereich.

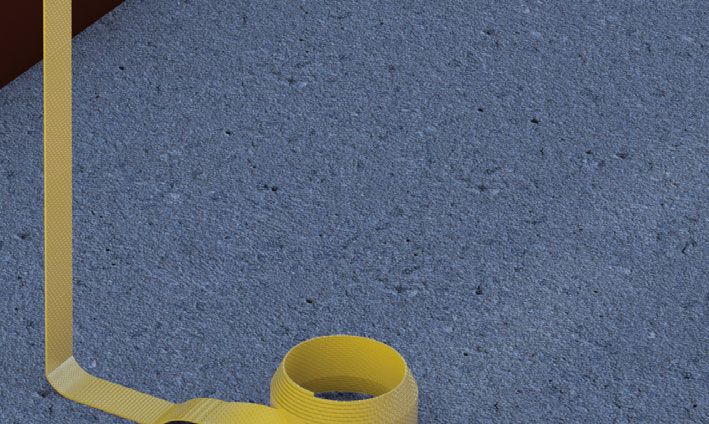

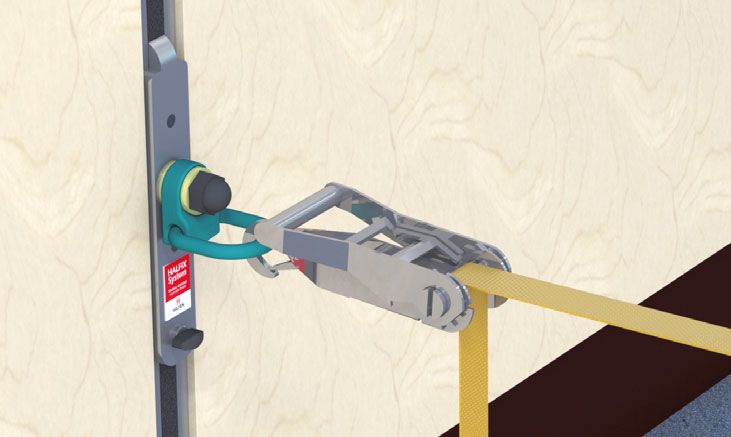

Mit dem HALFIX Power System lassen
sich Schwerlastverankerungen realisie-
ren, die z.B. für Slacklines oder Kletter-
netze erforderlich sind.

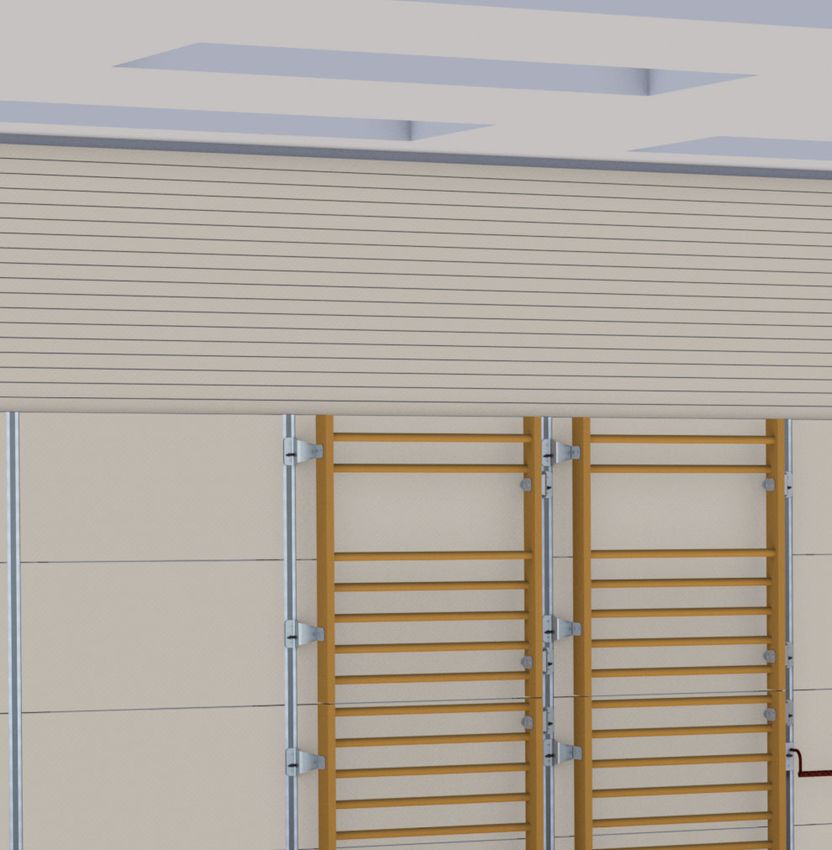

Das HALFIX Classic System ermöglicht
das schnelle Ein- und Aushängen weni-
ger stark beanspruchter Sportgeräte. HALFIX
System 53/34
Slackline 4000 daN

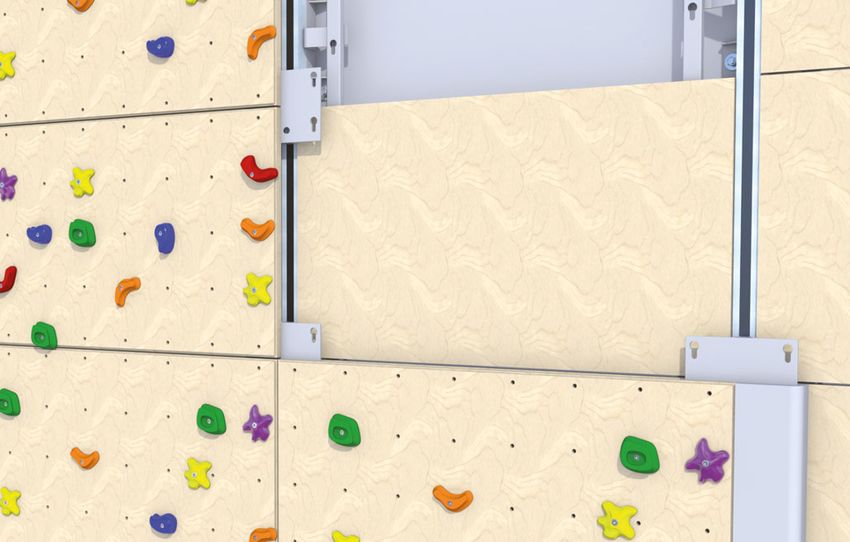

Die HALFIX Flächenanbindung bietet nach DIN 79400
eine vollständige Unterkonstruktion für
verschiedenste leicht ein- und auszu-
hängende Wandverkleidungen. Aus der
erforderlichen seitlichen Fangstellen- Anschlag- und Befestigungspunkte – in Befestigungspunkte – in den Schienen
prävention wird so eine ansprechende den Schienen fixierbare HALFIX Power fixierbare HALFIX Classic Inlets.
Wandfläche mit großem Gestaltungs- Inlets. In jeweils zwei Inlets werden die In die Inlets werden die Elemente der
spielraum. Auch in die Flächenanbin- HALFIX Power Anschlagelemente werk- Ausrüstungs- und Sportgerätehersteller

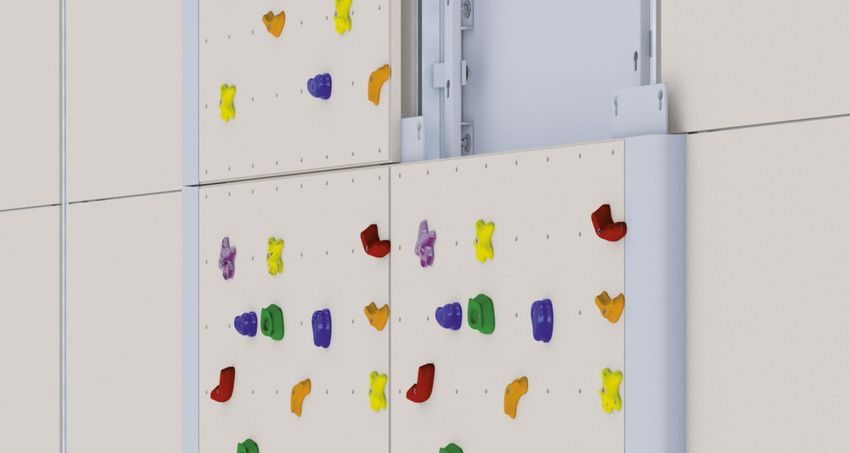

dung lassen sich Anbauelemente wie zeuglos und kraftschlüssig eingehängt. werkzeuglos und kraftschlüssig ein-
z.B Boulderwände integrieren. gehängt.
Funktionsprinzip
HALFIX Inlet von den Schienen-
enden aus in die Halfenschiene
einführen
Ausrichten und mit Inbusschlüssel
formschlüssig über die Zahnung
fixieren
Ausrüstungselemente mit HALFIX
Anschlagelementen können in
Sekundenschnelle kraftschlüssig und
sicher montiert und genauso schnell
wieder demontiert werden.
Das HALFIX Inlet ist mit dem Inbus-
schlüssel jederzeit neu justierbar, die
Position des Inlets kann der Situa-
tion angepasst werden.
Temporär nicht genutzte Inlets
behalten ihre Position unter den
Inletabdeckungen und dienen somit
als „Positionsspeicher“ für das
Ausrüstungselement.
Alle Anwendungsbeispiele für Funktions-
flächen mit freundlicher Genehmigung von
OnTop® Klettern. Alle Anwendungsbeispiele
für Sportgeräte mit freundlicher Genehmigung
von Sport-Thieme.
4 © 2020 HALFEN · HFX 20 · www.halfen.de
HALFIX SYSTEM 53/34
Produktübersicht
Bestandteile des Befestigungssystems
HALFIX 53/34 Schienenkonstruktionen
mit verzahnten Schienenlippen
für Wandmontage
Seite 8
Konstruktive Raumanbindung
HALFIX Flächenanbindung über Wandanschluss
für Wandmontage
Seite 9
HALFIX 53/34 Schienenkonstruktionen
mit verzahnten Schienenlippen
für Boden-Decke-Montage
Seite 10
HALFIX Flächenanbindung Konstruktive Raumanbindung
über Boden-Decke-Anschluss
für Boden-Decke-Montage
Seite 11
HALFIX Power System
Slacklinetaugliche Schwerlastverankerungen mit HALFIX Power
Inlets und HALFIX Power Anschlagelement für Seile, Slacklines
und vergleichbare Ausrüstungselemente: Seiten 12-13
HALFIX
System 53/34
Slackline 4000 daN
nach DIN 79400
Power Anschlagelement Power Inlets
Classic Inlet
HALFIX Classic System
Für Sportgeräte und Anbauelemente mit Classic Inlet
Seiten 14-17
Classic Adapterbolzen
HALFIX Zubehör
Schienen- und Inletabdeckungen
Seiten 13, 16, 17
HALFIX Power Protect
HALFIX Protect HALFIX Classic Protect
Schienenabdeckungen Inletabdeckungen
© 2020 HALFEN · HFX 20 · www.halfen.de 5
HALFIX SYSTEM 53/34
HALFIX Konstruktions- und Planungshinweise
Schienenkonstruktionen und Flächenanbindung
Das HALFIX 53/34 System ist je
nach räumlichen Möglichkeiten für
min. 155 Freimaß
zur Inletmontage
die Anbindung zwischen Decke und
Boden konzipiert oder als reine Wand-
anbindung. Der Raum wird in Länge
und Breite auf Basis eines 1200 mm
(optional auch 600 mm) Rastermaßes
mit dem HALFIX System geplant. Die
Raumhöhen sind variabel.
Die angegebenen Maße dienen als
Grundlage für alle Ausrüstungsele-
mente und Anbauteile.
Die flexible Schienen-Winkel-Konstruk-
tion für die Anbindung der Flächenele-
mente ist projektbezogen zu konstru-
ieren. Nach Kundenvorgaben kann die
min. 155 Freimaß
zur Inletmontage
integrierte Flächenanbindung durch
unseren Technischen Innendienst aus-
gearbeitet und durch unsere Produktion
gefertigt werden. Das Montagematerial
ist im Lieferumfang enthalten.
[mm] 1200 600
Die Verstellmöglichkeiten des Systems Richtmaß
in alle Achsrichtungen erlauben den 10 mm
Verstellbar
Einsatz verschiedener Plattenstärken.
Die Flächenelemente sind mit 10 mm
Überstand über die Schienenoberkante
auszuführen. Zwischen der Multiplex-
platte und der Schienen-Außenkante
10
sind min. 5 mm (max. 7 mm) Luftspalt
vorzusehen.
[mm]
Empfehlung
5 – 7 mm
Technische Beratung
HALFEN Technischer Innendienst Wir empfehlen für die
Ingenieurdienstleistungen und techni- Adapterplatte ein Richtmaß
sche Beratung für Ihre individuelle von 10 mm einzuhalten.
Aufgabenstellung. Zur Einhaltung der Regeln zur
Die Kontaktdaten für alle Fangstellenprävention muss
HALFEN Produkte finden Sie auf der der Plattenüberstand von
inneren Katalogrückseite. 10 mm eingehalten werden.
6 © 2020 HALFEN · HFX 20 · www.halfen.de
HALFIX SYSTEM 53/34
HALFIX Konstruktions- und Planungshinweise
Schienenkonstruktionen und Flächenanbindung
Befestigung an der Wand Bei Boden-Decken-Konstruktionen
mit zugzonentauglichen sollte der Stahlbauträger auf eine Aus-
Dübeln: HB-VMZ-A 110 gleichsschicht aus Quellmörtel mon-
M12 - 25/155 GV tiert werden.
(mit Standard-Verankerungs-
tiefe hef = 110 mm).
Es sind ausschließlich feuer-
verzinkte Vierkant-Unterleg- Befestigung am Fußpunkt mit Dübel
scheiben VUS 40/25 M12 HB-VMZ-A 170 M20 - 50/255 GV
zu verwenden. (mit Standard-Verankerungstiefe
hef = 170 mm); minimal erforderliche
Mehr Informationen zur Befestigung Bodenstärke = 250 mm.
mit HALFEN Dübelsystemen finden Sie in
unserer Produktinformation Technik
Ausgleichsschicht ca. 2 cm Quellmörtel
„HALFEN HB Dübelsysteme“.
HALFIX Einhängesystem
HALFEN Bemessungssoftware
Einfache statische Bemessung von Die Befestigung der Wand- Verstellbar
Dübelbefestigungen paneele erfolgt mit der
Übersichtliche Eingabe, nachvollzieh- HALFIX Halbkugelanbindung.
barer Ausdruck Für die Vergabe an ausfüh-
rende Unternehmen können
Bemessung mit dem CC-Verfahren, ETAG Anhang C
diese separat bestellt werden.
Die Windows-Software für eine einfache und schnelle HALFIX Halbkugelanbindung
statische Bemessung von Dübelbefestigungen. siehe Seite 17.
Nutzen Sie unseren kostenlosen Download-Service unter: Anwendungsbeispiel für verkleidende
www.halfen.com/downloads/software-cad/..... Flächenelemente ohne zusätzliche Lasteinwirkungen
HALFIX Protect Schienenabdeckung
Nicht genutzte Schienenbereiche und Inlets sind
zur Fangstellenprävention mit HALFIX Protect
Abdeckungen zu versehen.
Die Schieneninnenräume zwischen den Inlets sind stets zu
verschließen. Wir empfehlen, zuerst die Inlets abzudecken .
Anschließend erfolgt der Zuschnitt für die Schieneninnen-
räume zwischen den Inlets, z.B. mit HALFIX Protect . Das
Material ist leicht zu verarbeiten, die im Auslieferungszustand
2500 mm langen Streifen können mit dem Messer zugeschnit-
ten werden.
Alternativ kann auch die HALFIX 53/34 Universal Protect
Abdeckung verwendet werden.
ACHTUNG! Öffnungen oder Spalte sind gemäß den Inletabdeckungen
siehe Seiten 13, 16, 17
geltenden Regeln abzudecken. Schienenabdeckungen
siehe Seiten 16, 17
© 2020 HALFEN · HFX 20 · www.halfen.de 7
HALFIX SYSTEM 53/34
HALFIX Wandmontage
HALFIX 53/34 Schienenkonstruktion
Befestigung an der Wand mit zug-
zonentauglichen Dübeln:
HB-VMZ-A 110 M12 - 25/155 GV
90
(mit Standard-Verankerungstiefe
hef = 110 mm) oder gleichwertig,
nur mit Vierkant-Unterlegscheibe
VUS 40/25 M12 feuerverzinkt zu 113
verwenden.
A-A
L
e e
= 300 A
A
[mm]
HALFIX 53/34 Schienenkonstruktion Wand
Bestell-Nr.
Artikelbezeichnung Länge L [mm] / Anzahl Laschen Ausführung
0330.100-
00101 895/4
00102 1195/5
00103 1495/6
HALFIX 53/34 00104 1795/7
GV
Schiene Wand 00105 2095/8
00106 2395/9
00107 2695/10
HALFIX 00108 2995/11
System 53/34
Typenschild
Slackline 4000 daN
nach DIN 79400 im Innenraum
der Schiene
Dübelbefestigungssatz bitte separat bestellen.
Die HALFIX 53/34 Schienenkonstruk-
tion erfüllt die Anforderungen der
DIN 79400; 2012 Anhang A, „Schwer- Mehr Informationen zur Befestigung mit HALFEN
lastverankerungen für Slacklinesysteme“. Dübelsystemen finden Sie in unserer Produkt-
Alle HALFIX Schienenkonstruktionen information Technik „HALFEN HB Dübelsysteme“.
sind mit einem Typenschild gekenn-
zeichnet.
8 © 2020 HALFEN · HFX 20 · www.halfen.de
HALFIX SYSTEM 53/34
HALFIX Wandmontage
Integrierte Flächenanbindung
HALFIX Komponenten zur Flächenanbindung
Artikelbezeichnung Bestell-Nr. Ausführung
L = 1045 mm 0330.300-00101
L = 1345 mm 0330.300-00102
L = 1645 mm 0330.300-00103
HALFIX HZM 41/22 L = 1945 mm 0330.300-00104
Schlüssellochschiene GV
L = 2245 mm 0330.300-00105
Flächenanbindung
L = 2545 mm 0330.300-00106
L = 2845 mm 0330.300-00107
L = 3145 mm 0330.300-00108
HALFIX Winkel Flächenmodul 0330.310-00002 GV Beispiel: Wandverkleidung angeschlossen an
integrierte Flächenanbindung
HALFIX Schraube
HALFIX GWP 41/41 M12 × 25 - GV mon. 0330.050-00021 GV
(inkl. US M12 nach DIN 9021)
Die HALFIX Flächenanbindung bildet
HALFIX Zylinderschraube nach DIN 912 - M10 x 80 0330.320-00012 GV zusammen mit den Flächenelementen
mit Unterlegscheibe und Mutter
den notwendigen seitlichen Fangschutz
Bei der Planung durch unseren Technischen Innendienst ist das Zubehör und inkl. Muttern und für die Schienensysteme.
Unterlegscheiben im Lieferumfang enthalten.
Mit den Ausrüstungselementen und
der Schienenabdeckung entsteht eine
den Richtlinien entsprechende
geschlossene, bündige Fläche.
10
Halbkugelanbindung Empfehlung 5 – 7 mm [mm]
Vor dem Einhängen des
siehe Seite 17 Flächenelementes
© 2020 HALFEN · HFX 20 · www.halfen.de 9
HALFIX SYSTEM 53/34
Boden–Decke–Montage
Schienenkonstruktion
Befestigung an der Decke mit zugzonen-
tauglichen Dübeln HB-BZ M16 - 25 - 45/145 Bieten Wände keine ausreichende Tragfähigkeit oder sind die konstruktiven Bedin-
GV (mit Standard-Verankerungstiefe gungen nicht für eine Wandmontage geeignet (z.B. vorhandene Brandschutzbe-
hef = 85 mm). Es sind ausschließlich plankungen), kommt die Boden-Decke-Montage zum Einsatz. Die Konstruktionen
U-Scheiben nach DIN 9021 zu verwenden.
werden projektbezogen gefertigt.
HALFIX Kopfplatte
Gelenkver- Justierbarer Deckenanschluss
bindung Sechs- mit Kopfplatte , Winkeln
und Schrauben-Set
kant-schraube
M20 × 100;
8.8 verzinkt
HALFIX Kopfwinkel Zur Ermittlung der
HALFIX HEB 160 Systemlänge ist
Stahlbauträger inkl. immer eine Anfrage
seitlichen Laschen zur erforderlich.
Flächenanbindung
HALFIX 53/34 Schienenkonstruktion
Sechskantschraube
M12 × 50, 8.8 verzinkt
12
46
HALFIX HZM 53/34
Schienenkonstruktion
mit Laschen 170
B-B
B
Befestigung
am Fußpunkt 190 190 B
mit Dübel [mm]
HB-VMZ-A 170
M20-50/255 GV HALFIX 53/34 Schienenkonstruktion Boden-Decke-Montage
(mit Standard-
Verankerungstiefe Artikelbezeichnung Bestell-Nr. Ausführung Bestellangaben
hef = 170 mm).
Die minimal er- HALFIX Kopfplatte 0330.220-00001 GV
forderliche
Bodenstärke HALFIX Kopfwinkel 0330.220-00002 GV
beträgt 250 mm. S tahlbauträger, komplett mit 0330.219-00002 grundiert Bestelllänge h [mm]
seitlichen Laschen
nach
HALFIX HZM 53/34 0330.209-00001 GV Kundenvorgaben
Schienenkonstruktion mit Laschen
Zubehör ,,bestehend aus Halfenschrauben HS 50/30, Sechskantschrauben inkl. Muttern und
U-Scheiben ist im Lieferumfang enthalten.

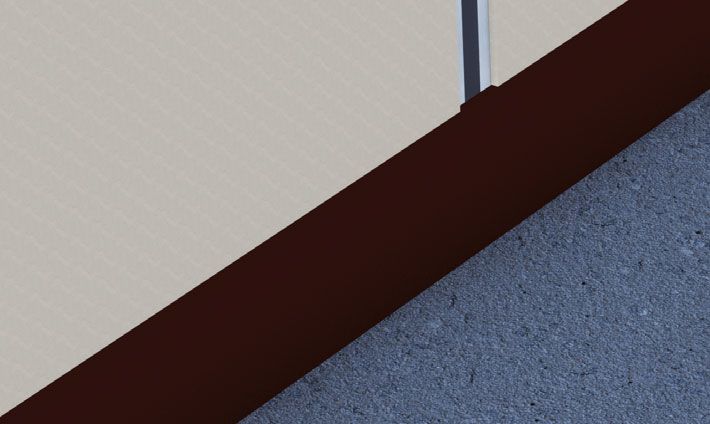

Ausgleichs-
schicht
ca. 2 cm Dübelbefestigungssatz , für Boden- und Deckenmontage bitte separat bestellen.
Quellmörtel
10 © 2020 HALFEN · HFX 20 · www.halfen.deHALFIX SYSTEM 53/34
Boden–Decke–Montage
Integrierte Flächenanbindung
Die HALFIX Flächenanbindung bildet zusammen mit den Flächenelementen den
notwendigen seitlichen Fangschutz für die Schienensysteme. Mit den Ausrüstungs-
elementen und der Schienenabdeckung entsteht eine den Richtlinien entsprechende
geschlossene, bündige Fläche.
HALFIX Komponenten zur Flächenanbindung mit Stahlbauträger
Artikelbezeichnung Bestell-Nr. Ausführung
HALFIX HZM 41/41 -SK 0330.309-00001 GV Beispiel: Wandverkleidung angeschlossen an
Boden-Decke-System
HALFIX Winkel SK 0330.319-00002 GV
HALFIX Schraube
Die HALFIX 53/34 Schienenkonstruk-
HALFIX GWP 41/41 M12 × 25
0330.050-00021 GV
tion erfüllt die Anforderungen der
- GV mon.
DIN 79400; 2012 Anhang A, „Schwer-
(inkl. US M12 nach DIN 9021)
lastverankerungen für Slacklinesysteme“.
Sechskantschraube
HSK M 12 x 40, 0385.050-00115 GV Alle HALFIX Schienen sind mit einem
inkl. Mutter und U-Scheibe Typenschild gekennzeichnet:
Bei der Planung durch unseren Technischen Innendienst ist das Zubehör und inkl. Muttern und
Unterlegscheiben im Lieferumfang enthalten.
HALFIX Typenschild
Ausführungsbeispiel: System 53/34
im Innenraum
Boden-Decke-Montage mit integrierter Flächenanbindung Slackline 4000 daN
nach DIN 79400 der Schiene
Bitte kontaktieren Sie für
i
die Detailplanung unseren
Technischen Innendienst.
© 2020 HALFEN · HFX 20 · www.halfen.de 11HALFIX SYSTEM 53/34
HALFIX Power System
Ausrüstungselemente Power System
Schwerlastverankerung nach DIN 79400
– slacklinetauglich
Das HALFIX Befestigungssystem Power
besteht aus zwei Power Inlets und
einem Power Anschlagelement. Diese
bilden eine Einheit, die zur Anbindung HALFIX Power
von Slacklines, Seilen bzw. Kletternet- Anschlagelement
zen verwendet wird.
Das kraftschlüssige System wurde als HALFIX
slacklinetaugliche Schwerlastveranke- HALFIX Power Inlets System
rung nach DIN 79400 ausgelegt. Slackline 4000 daN
nach DIN 79400
Die flexiblen Befestigungspunkte HALFIX System
Slackline 4000 daN nach DIN 79400
können in unterschiedlichen Höhen
installiert werden.
Das HALFIX Power System 53/34 erfüllt die Anforderungen der DIN 79400; 2012
Anhang A, „Schwerlastverankerungen für Slacklinesysteme“. Alle Komponenten des
Power Systems sind mit dem roten HALFIX 4000 daN Typenschild gekennzeichnet.
Funktionsprinzip
Ausführliche Montageanleitung unter www.halfen.de
Funktionsprinzip
Inlet 1 40 Nm
Inlet 2
Zwei HALFIX Power Inlets mit der Beide Inlets unmittelbar übereinander Das Anschlagelement mit der Kröpfung
offenen Aussparung nach oben und platzieren und die Gewindestifte des nach oben in die schlüssellochförmigen
der nach vorne zeigenden Verzahnung Inlets 1 und 2 mit Drehmomentschlüssel Aussparungen der beiden Inlets einset-
in das Schienenende über dem Boden anziehen. Anzugsdrehmoment 40 Nm. zen und nach unten drücken.
einführen.
12 © 2020 HALFEN · HFX 20 · www.halfen.deHALFIX SYSTEM 53/34
HALFIX Power System
Ausrüstungselemente Power System
Den HALFIX Sicherungsbolzen zur Flügel 90° im Uhrzeigersinn verdrehen. Der HALFIX Sicherungsbolzen ist ver-
Verriegelung des Anschlagelementes riegelt und gegen Herausziehen oder
vollständig hineindrücken, bis er sich Herausspringen gesichert.
verdrehen lässt.
HALFIX 53/34 Power Protect Inletabdeckung
Die HALFIX Power Protect Inletabde- Dazu wird die Inletabdeckung mit den HALFIX 53/34 Protect verschlossen.
ckung deckt die paarweise eingebauten Zapfen in die offenen Aussparungen
HALFIX Power Inlets 1 und 2 ab und der beiden Inlets eingesetzt. Alternativ kann auch die HALFIX 53/34
verhindert den Zugang in den Innen- Anschließend werden die Schienen- Universal Protect Abdeckung verwen-
raum der HALFIX Schiene. innenräume zwischen den Inlets mit det werden.
Komponenten HALFIX Power System
Artikelbezeichnung Länge [mm] Bestell-Nr.
HALFIX 53/34 Power Inlet-GV 0330.010-00001
HALFIX Power Anschlagelement 0330.020-00002
HALFIX 53/34 Power Protect – Inletabdeckung 0330.040-00001
HALFIX 53/34 Protect – Schienenabdeckung 2500 0330.040-00004
23 0330.040-00021
HALFIX 53/34 Universal Protect 100 0330.040-00022
– Inlet- und Schienenabdeckung
(auf Anfrage) 130 0330.040-00023
150 0330.040-00024
© 2020 HALFEN · HFX 20 · www.halfen.de 13HALFIX SYSTEM 53/34
HALFIX Classic System
HALFIX 53/34 Classic Inlet
Die HALFIX Classic Inlets bilden flexible Befestigungspunkte. HALFIX System
Diese bieten eine fast unbegrenzte und äußerst vielfältige Classic Inlet
Nutzung.
Zum Einsatz kommen sie bei Sport- und Freizeitgeräten, zur
Anbindung von Raumteilern, Möbeln oder für Präsentations-
produkte, um nur einige Beispiele zu nennen. Sie bieten die
Möglichkeit, den Raum in kürzester Zeit zu verändern, und
erhöhen dadurch wesentlich den Raumnutzungsgrad.
Alle Komponenten des Classic Systems sind mit einem weißen
HALFIX Classic Inlet
Typenschild gekennzeichnet.
Funktionsprinzip
Ausführliche Mon-
tageanleitung unter
www.halfen.de
75
Es wird empfohlen, bei der Mon-
tage der HALFEN Classic Inlets
75
ein Raster der Aussparungen von
75 mm einzuhalten.
Dies erleichtert die Planung und
75
Montage weiterer Anschlag-
punkte, die durch Inlets zwischen Das HALFIX Classic Inlet Inlet an die gewünschte
75
den bereits bestehenden gebildet mit der offenen Aussparung Position verschieben.
werden. nach oben und der nach
vorne weisenden Verzah-
75
nung in das Schienenende
einführen.
75
HALFIX System
Classic Inlet
75
30 Nm
75
75
75
75
Legende
Offene Aussparung Beide Gewindestifte Zum Schluss beide Gewin-
Geschlossene Aussparung voranziehen. destifte mit Drehmoment-
Verzahnung schlüssel anziehen.
Gewindestift Anzugsdrehmoment = 30 Nm.
Anschläge
14 © 2020 HALFEN · HFX 20 · www.halfen.deHALFIX SYSTEM 53/34
HALFIX Classic System
HALFIX 53/34 Classic Adapterbolzen
Die zum HALFIX Classic gehörenden Ausrüstungselemente werden mit auf Maß
gefertigten HALFIX Adapterbolzen ausgestattet. Zur Sicherstellung der Passgenau-
igkeit sind die durch HALFEN definierten Vorgaben zur Positionierung zu beachten.
Die geltenden Regeln (wie z.B. die gesetzliche Unfallversicherung GUV-V S 1) sind
ebenfalls, insbesondere bei der Ausführung von Ecken und Kanten, zu beachten.
Es werden je 2 Adapterbolzen in die Adapterplatten/Anbauelemente Dritter mon- HALFIX Classic Adapterbolzen
tiert. Generell muss auch eine Abhebesicherung integriert sein. Die Sicherung, die
kompatible Eignung zum HALFIX System und die erforderlichen Tragfähigkeiten M10
verantwortet der jeweilige Hersteller.
8 mm
Funktionsprinzip
Ausführliche Montage-
anleitung unter
www.halfen.de
Beispiel: Basketballkorb mit Adapterbolzen im HALFIX Schienensystem
Alle Anwendungsbeispiele für Sportgeräte mit
Adapterbolzen freundlicher Genehmigung von Sport-Thieme.
Anbauelement
mögliche Position einer Abhebesicherung
m
3m
∼5
30 Nm auf die
Mutter
75 mm
Schema: Anbauteil in das Inlet einhän-
Die beiden Adapterbolzen mit Dreh- gen und nach unten drücken.
Die beiden Adapterbolzen in das momentschlüssel Anzugsdrehmoment Mit Abhebesicherung (siehe Text) ver-
Ausrüstungselement einschrauben. 30 Nm anziehen. riegeln.
© 2020 HALFEN · HFX 20 · www.halfen.de 15HALFIX SYSTEM 53/34
HALFIX Classic System
HALFIX 53/34 Classic Protect
Die HALFIX Classic Protect Inletabde-
ckung deckt die eingebauten HALFIX
Classic Inlets ab und verhindert den
Zugang in den Innenraum der HALFIX
Schiene.
Alternativ kann auch die
HALFIX 53/34 Universal Protect
Abdeckung (→ s. Seite 13) verwendet
werden.
HALFEN
150 mm
Die HALFIX Classic Protect Inlet- Die HALFIX Classic Protect Inletab-
abdeckung mit den Zapfen in die Aus- deckung bis zum Anschlag im Inlet
sparungen des Inlets einsetzen. hinunterdrücken. Anschließend die
Schieneninnenräume zwischen den
Inlets mit HALFIX Protect verschließen.
HALFIX Classic Protect Inletabdeckung
HALFIX Classic 4-Loch-Adapterplatte
Mit der HALFIX 4-Loch-Adapterplatte lassen sich Flächenele-
mente wie z.B. Boulderwandelemente im HALFIX Schienen-
system schnell ein- und aushängen. Die Adapterplatte wird
ins Classic Inlet eingesetzt, anschließend werden die mit der
HALFIX Halbkugelanbindung ausgestatteten Flächenelemente
und Randabschlussprofile in die Schlüssellochöffnungen der
Adapterplatte eingehängt. Alle Adapterplatten werden mit
der Sicherungsschraube, die unter das Inlet greift, gegen
unbeabsichtigtes Aushängen gesichert.
Die Sicherung der Halbkugelanbindung gegen unbeabsich-
tigtes Aushängen liegt in der Verantwortung des jeweiligen Sicherungsschraube HALFIX Classic 4-Loch-Adapterplatte
Herstellers der Anbauelemente.
Ausführungsbeispiel:
4-Loch-Adapterplatte zur Befestigung von Flächenelementen
16 © 2020 HALFEN · HFX 20 · www.halfen.deHALFIX SYSTEM 53/34
HALFIX Classic System
HALFIX Halbkugelanbindung
Mit der Halbkugelanbindung lassen Die Auswahl der plattenseitigen Muf-
sich rationell Plattenelemente in die fen, z.B. in Abhängigkeit vom verwen-
integrierte Flächenanbindung montie- deten Holzwerkstoff, der Lasten und Verstellbar
ren. Der Gewindestift (M10) wird in der Art der Konstruktion, liegt in der
die plattenseitige Muffe geschraubt, Verantwortung des jeweiligen Herstel-
vorjustiert und mit der Kugel in die lers der anzuschließenden Flächenele-
Öffnungen der Flächenanbindungs- mente.
schiene eingehangen.
Für die Vergabe an ausführende Unter-
HALFIX Halb-
nehmen können die HALFIX Halbkugel- kugelanbindung
anbindungen separat bestellt werden.
Anwendungsbeispiel für verkleidende Flächen-
elemente ohne zusätzliche Lasteinwirkungen
HALFIX Classic Systemkomponenten
Artikelbezeichnung Bestell-Nr.
HALFIX 53/34 Classic Inlet-GV 0330.010-00011
HALFIX Classic Adapterbolzen M10x25-GV 0330.010-00101
HALFIX 53/34 Classic Protect 0330.040-00003
HALFIX 53/34 Protect l = 2500 mm 0330.040-00004
l = 23 mm 0330.040-00021
HALFIX 53/34 Universal Protect l = 100 mm 0330.040-00022
(auf Anfrage) l = 130 mm 0330.040-00023
l = 150 mm 0330.040-00024
HALFIX 4-Loch-Adapterplatte-GV 0330.050-00111
HALFIX Halbkugelanbindung M10-A2 0330.320-00001
© 2020 HALFEN · HFX 20 · www.halfen.de 17HALFIX SYSTEM 53/34
Systemtragfähigkeiten
HALFIX Power System
Schwerlastverankerung In Sporthallen können Slacklines nach den jeweils an zwei Power Inlets und
nach DIN 79400 der DIN 79400:2012 an eigens dafür einem systemzugehörigen Anschlagele-
– slacklinetauglich vorgesehenen und geprüften Schwer- ment durchgeführt. Eine Systemeinheit
lastverankerungen mit einer Mindest- hat eine Mindestbruchlast von 52,2 kN
HALFIX bruchlast/Auszugsfestigkeit von 40 kN aufgewiesen.
System 53/34 direkt angeschlagen werden.
Slackline 4000 daN Die HALFIX Schienenkonstruktion für
nach DIN 79400
Das HALFIX Befestigungssystem Power die Wandmontage erreichte eine Min-
wurde in Zusammenarbeit mit der destbruchlast von 47 kN. Die experi-
Ruhr-Universität Bochum intensiv unter- mentell ermittelten Mindestbruchlasten
sucht. Die statischen Zugversuche wur- sind in der Tabelle 1 zusammengefasst.
Tab. 1 – Mindestbruchlasten HALFIX Befestigungssystem Power
HALFIX Systemkomponenten 53/34
HALFIX System 53/34 Systemeinheit Power HALFIX Schienenkonstruktion HALFIX Schienenkonstruktion
2 Inlets + Anschlagelement Wandmontage Boden-Decke-Montage
Mindestbruchlast
52 kN 47 kN
(Auszugslast)
Statischer Nachweis nach
DIN EN 1993-1, DIN EN 1990-1
Geforderte
Mindestbruchlast 40 kN 40 kN
nach DIN 79400
Slackline, angeschlossen an das HALFIX 53/34 Power System
18 © 2020 HALFEN · HFX 20 · www.halfen.deHALFIX SYSTEM 53/34
Systemtragfähigkeiten
HALFIX Power System
Darüber hinaus wurden mittels statisti- möglich, einen statischen Nachweis mit Über die Slacklineanbindung hinaus
scher Methoden die charakteristischen den Teilsicherheitsbeiwerten nach Euro- eignet sich das HALFIX Power System
Widerstände für die HALFIX Kompo- code 1990-1 für beliebige Arten der hervorragend als Befestigung für Seile
nenten berechnet und in der Tabelle 2 Slackline zu führen. Dieses erleichtert und Kletternetze.
dargestellt. erheblich die Planung der Befestigun-
Wenn Daten der verwendeten Slack- gen durch den Statiker.
line bekannt sind, wird es damit
Tab. 2 – Tragfähigkeiten HALFIX Befestigungssystem Power
HALFIX
System 53/34
Slackline 4000 daN
nach DIN 79400
Zwei Power Inlets Y Z
X
Systemeinheit Power,
bestehend aus zwei Inlets und
einem Anschlagelement
X-Richtung Y-Richtung Z-Richtung
Charakteristischer Widerstand FRk [kN] 59,0 42,0 43,9
Teilsicherheitsbeiwert 1,8 1,8 1,8
Bemessungswiderstand FRd [kN] 32,8 23,3 24,4
Bei Beanspruchung aus weiteren Lastrichtungen sind folgende Beziehungen zu prüfen:
2 2
Interaktion XZ-Richtung Fz,d Fx,d
+ ≤ 1,0
Fz,Rd Fx,Rd
2 2 2
Interaktion XYZ-Richtung Fz,d Fx,d Fy,d
+ ≤ 1,0 −
Fz,Rd Fx,Rd Fy,Rd
Interaktion XY- bzw. YZ-Richtung
Fx,d Fy,d Fz,d Fy,d
+ ≤ 1,0; + ≤ 1,0
Fx,Rd Fy,Rd Fz,Rd Fy,Rd
Die Weiterleitung der zu verankernden Kräfte aus dem HALFIX System ins Bauteil ist bauseits durch den Tragwerksplaner nachzuweisen.
Wenn erforderlich sind die Systemlasten bei HALFEN anzufragen.
© 2020 HALFEN · HFX 20 · www.halfen.de 19HALFIX SYSTEM 53/34
Systemtragfähigkeiten
Tragfähigkeiten Schienenunterkonstruktion für Wandmontage
Anschlusslasche Anschlagelement
HALFIX Power System
Knotenpunkt 1
System 53/34 N1 ≤ NRd,1 Fz /2
Fx,Ed
Slackline 4000 daN
nach DIN 79400
b2 Auflager NRd Fz,Ed
b1
A
N2 ≤ NRd,1 Fy,Ed
D Fz /2
x1
x2
Knotenpunkt 2
h ez
Bei ausschließlicher Beanspruchung in Z-Richtung wird die Zugbeanspruchung
Vorgespannte gleichmäßig auf die beiden Knotenpunkte der Anschlusslasche aufgeteilt.
Slackline
Fz,Ed
|N1, N2|max =
2
Wirkt gleichzeitig eine Beanspruchung in X- bzw. Y-Richtung, so wird, infolge der
sich daraus ergebenden Biegebeanspruchung, die Zugbeanspruchung des maßge-
Seile oder vergleichbare benden Knotenpunktes N1 um ΔFZ erhöht.
Ausrüstungselemente
mit Durchhang
Fx,Ed ⋅ (ez + h) − Fz,Ed ⋅ ex Fz,Ed Fy,Ed ⋅ (ez + h)
|N1, N2|max = + +
2⋅L 2 b1 + (x1 − x2)
Auf der sicheren Seite liegend wird die max. Auflagerkraft |N1,N2|max für eine
Lasteinleitung direkt über dem Auflager A vereinfacht ermittelt, d.h. die Durchlauf-
Anschluss- wirkung wird nicht berücksichtigt.
lasche
Bemessungswiderstand NRd = 25,4 kN
NRd
A NRd,1 =
2
ex
|N1, N2|max
Nachweis: ≤ 1,0
Fz,Ed NRd,1
Fx,Ed
Die Tragfähigkeiten von Inlets und Anschlagelement sind den Tab. 1 und 2
(Seiten 18 - 19) zu entnehmen. Der Nachweis für die Dübelbefestigung im Beton
L
ist separat zu führen.
ez
Mehr Informationen zur Befestigung mit HALFEN
B Dübelsystemen finden Sie in unserer Produkt-
information Technik „HALFEN HB Dübelsysteme“.
20 © 2020 HALFEN · HFX 20 · www.halfen.deHALFIX SYSTEM 53/34
Systemtragfähigkeiten
HALFIX Classic System
HALFIX System Tragfähigkeiten HALFIX Classic Inlet
Classic Inlet
Anordnung der
X-Richtung Z-Richtung
Adapterbolzen Z
Das HALFIX Classic Inlet, kraftschlüs-
sig im Inneren der HALFIX Schienen-
unterkonstruktion befestigt, eignet X
sich hervorragend für eine flexible
Last pro Adapterbolzen
Anbindung einer Vielzahl von Sport- zulässige Lasten zul. F [kN] 7,0 11,0
geräten, wie z.B. Klimmzugstangen,
Basketballkörben, Ballettstangen oder oder
für Sprossenwände.
Bemessungswiderstand FRd [kN] 10,0 15,5
Das HALFIX Classic Inlet wurde in
statischen Zugversuchen unter zwei
unterschiedlichen Lastorientierungen
zulässige Lasten zul. F [kN] 10,0 20,0
untersucht. Die aus den Prüfungen
gewonnenen Daten wurden mit
statistischen Methoden ausgewertet
und sind die Basis für die Tragfähig- Bemessungswiderstand FRd [kN] 14,0 28,0
keiten, die in nebenstehender Tabelle
Last pro Adapterbolzenpaar
in Abhängigkeit von der Adapteranord-
nung zusammengefasst wurden.
zulässige Lasten zul. F [kN] 10,0 20,0
Um die Tragfähigkeiten der Classic
Inlets experimentell zu ermitteln, wur-
den steife Platten als Anbauelemente
in den Versuchen eingesetzt. Das Trag-
verhalten der Anbauelemente Dritter
mit variierenden Plattensteifigkeiten Bemessungswiderstand FRd [kN] 14,0 28,0
muss ggf. vom jeweiligen Hersteller der
Sportgeräte untersucht werden.
Die kompatible Eignung zum HALFIX
Fx Fz
System, die Tragfähigkeiten, die Siche- zul. Lasten + < 1,0
zul. Fx zul. Fz
rung der Ausrüstungselemente und die Interaktion
XZ-Richtung bzw. bzw.
Einhaltung der geltenden Sicherheits-
Bemessungswiderstand Fx,Ed Fz,Ed
regeln liegen in der Verantwortung der + < 1,0
zul. Fx,Rd zul. Fz,Rd
Ausrüstungshersteller.
Die Weiterleitung der zu verankernden Kräfte aus dem HALFIX System ins Bauteil ist bauseits durch
den Tragwerksplaner nachzuweisen. Wenn erforderlich sind die Systemlasten bei HALFEN anzufragen.
Pz
L1 L2 L1 L2
Px Anbauelement
15 mm
Versuchsaufbau HALFIX Classic System
© 2020 HALFEN · HFX 20 · www.halfen.de 21HALFIX SYSTEM 53/34
Systemtragfähigkeiten
Bemessungsbeispiel
Seilverspannung zwischen zwei gegenüberliegenden
Wandschienen
z
Fs
x
Fv
FS FS FS
h
10 m
Beispielvorgaben Ermittlung der Anschlusskräfte
Anzahl Benutzer 5 aus Seilkraft:
Kletternetz:
Fv,d
Länge L = 10 m Fs,Ed = = 3,37 ⋅ Fv,d = 20,22 kN
2 ⋅ sin
Eigengewicht FG = 37 kg
Durchhang d/L = 7,5 % mit Fv,Ed = FG ⋅ G + Fv ⋅ Q = 0,37 ⋅ 1,35 + 3,67 ⋅ 1,5 = 6,0 kN
Seilneigung gegen G = 1,35; Q = 1,5
die Horizontale α = 8,5°
Fz,Ed = FS,d ⋅ cos = 20,22 ⋅ cos8,5° = 20,00 kN
Lasten Fx,Ed = FS,d ⋅ sin = 20,22 ⋅ sin 8,5° = 3,00 kN
Eigengewicht Kletternetz FG = 0,37 kN
aus waagerechter Last:
Lotrechte Lasten der Benutzer
Ftot,H 0,36
Gesamtmasse von 5 Personen GN = 304 kg Fy,Ed = = = 0,27
2 ⋅ Q 2 ⋅ 1,5
nach Tab. A.1 DIN EN 1176-1:2008
(interpoliert) mitQ = 1,5
Dynamischer Faktor CDyn = 1+1/5 = 1,2
gemäß DIN EN 1176-1:2008 Nachweis HALFIX Power System
Fallbeschleunigung g = 10 m/s = 2 Stück Power Inlet mit Power Anschlagelement
Ftot,v = g ⋅ GN ⋅ CDyn = 10 ⋅ 304 ⋅ 1,2 ⋅ 10 -3 = 3,65 kN Nachweis der Stahltragfähigkeit
gemäß DIN EN 1176-1:2008 Bemessungswiderstände siehe Seite 19
Waagerechte Gesamtlast der Benutzer beträgt 10 % der Fz,Rd = 24,4 kN
lotrechten Last der Benutzer gemäß DIN EN 1176-1:2008 Fy,Rd = 23,3 kN
Fx,Rd = 32,8 kN
Ftot,h = 0,1 ⋅ Ftot,v = 0,1 ⋅ 3,65 = 0,36 kN
Zentrischer Zug
Verkehrslast gesamt
Fz,Ed 20,0
= = 0,82 < 1
Fz,Rd 24,4
Fv = Ftot,v 2 + Ftot,h 2 = 3,65 2 + 0,36 2 = 3,67 kN
22 © 2020 HALFEN · HFX 20 · www.halfen.deHALFIX SYSTEM 53/34
Systemtragfähigkeiten
Bemessungsbeispiel
Last in y-Richtung Bemessung
Die maximale Reaktionskraft (N1, N2)max wird auf der
Fy,Ed 0,27
= = 0,01 < 1 sicheren Seite liegend für eine Lasteinleitung direkt über dem
Fy,Rd 23,3
Auflager A ermittelt.
Last in x-Richtung
Fx,Ed ⋅ (ez + h) − Fz,Ed ⋅ ex Fx,Ed Fy,Ed ⋅ (ez + h)
|N1, N2|max = + +
Fx,Ed 3,0 2⋅L 2 b1 + (x1 − x2)
= = 0,01 < 1
Fx,Rd 32,8
= −0,30 + 10,0 + 0,25
Interaktion XYZ = 9,95 kN
2 2
Nachweis
2
Fz,Ed Fx,Ed Fy,Ed
+ ≤ 1,0 − |N1, N2|max
Fz,Rd Fx,Rd Fy,Rd = 0,78 < 1,0
NRd,1
0,822 + 0,012 ≤ (1 − 0,01)2 Hinweis zur Lastkomponente Fx:
Vereinfacht wurde keine Durchlaufwirkung berücksichtigt. Die
0,67 < 0,98 gewählte Vorgehensweise ist somit konservativ.
Für die Dübelbefestigung im Beton ist ein separater Nachweis
Nachweis HALFIX Schienenkonstruktion für Wandmontage zu führen.
Bemessungswiderstand Stahllasche (maßgebend) Tragfähigkeiten von Inlets und Adapter siehe Seite 19.
NRd = 25,40 kN
NRd,1 = 0,5 ⋅ NRd = 12,70 kN
Geometrie
b1 = 114 mm Anschluss-
lasche
b2 = 164 mm
h = 90 mm
L = 300 mm
ex = 27 mm A
ez = 30 mm Fz,Ed
ex
Einwirkung
Fx,Ed
Fx,Ed = 3,0 kN Anschlusslasche Anschlagelement
Fy,Ed = 0,3 kN Power System
N1 ≤ NRd,1
Fz,Ed = 20,0 kN Fx,Ed
L
NRd = 25,4 kN Auflager NRd Fz,Ed ez
b2
b1
NRd,1 = 12,70 kN A
N2 ≤ NRd,1 Fy,Ed
D
x1
x2
h ez B
© 2020 HALFEN · HFX 20 · www.halfen.de 23HALFIX SYSTEM 53/34 Ausschreibungstexte Schienenkonstruktionen und Flächenanbindung HALFEN - HALFIX 53/34 Schienenkonstruktion Wandmontage Slacklinetaugliche Schienenkonstruktion für vertikale Wandmontage HALFIX System 53/34, galvanisch verzinkt (GV), oder gleichwertig; in Fixlängen, für die Befestigung von HALFIX Ausrüstungselementen und für die Aufnahme der integrierten Flächen- anbindung vorbereitet; ausgelegt für eine 3-dimensionale Lastaufnahme; Tragfähigkeit gemäß DIN 79400; liefern und montieren. Die Montageanleitung des Herstellers ist zu beachten. Zur Ausrichtung der Wandschienen ist über entsprechende Schablonen sicherzustellen, dass die Schienenmitten im Zehntelmilli- meterbereich ausgerichtet werden können. Außerdem ist die Parallelität auf einer Länge von 1 m in gleicher Weise einzuhalten. Fixlänge: Länge L [mm] Einheit: …… Stück Verankerung der zuvor beschriebenen Position mit HALFEN Dübel Typ HB-VMZ 110 M12 - 25/155 galvanisch verzinkt (GV) (mit Standardverankerungstiefe hef = 110 mm), oder gleichwertig; bestehend aus Injektionsmörtel HB-VMZ 280 ml (zur Verwendung mit Silikonauspressgerät), Ankerstange HB-VMZ-A 110 M12 - 25/155 GV, Mutter; Vierkant-Unterlegscheiben VUS 40/25 M12 feuerverzinkt (FV) separat; liefern und montieren. Anzahl und Anordnung der Dübel sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gem. Europäischer Technischer Bewertung ETA-07/0256 bzw. Montageanleitung im gerissenen und unge- rissenen Beton C20/25 bis C50/60. Einheit: …… Stück HALFEN - HALFIX 53/34 Flächenanbindung Wandmontage Integrierte Flächenanbindung Wandmontage, galvanisch verzinkt (GV), oder gleichwertig; kompatibel zur oben genannten Schie- nenkonstruktion; bestehend aus HALFIX HZM 41/22 Schlüssellochschiene SK, Stück: …. , Länge: …… mm HALFIX Winkel für Flächenanbindung Wand SK, Stück: ….. inkl. aller erforderlichen Verbindungsmittel; liefern und montieren. Einbau und Montage gem. Montageanleitung des Herstellers. Zur Ausrichtung der Flächenanbindung ist über entsprechende Schablonen oder andere Hilfsmittel sicherzustellen, dass die Ein- hängepunkte im Zehntelmillimeterbereich zur Nachbarschiene und Schienenmitte der Schienenkonstruktion ausgerichtet werden können. HALFEN - HALFIX 53/34 Schienenkonstruktion Boden-Decke-Montage Slacklinetaugliche Schienenkonstruktion Boden-Decke-Montage HALFIX System 53/34, galvanisch verzinkt (GV), oder gleichwer- tig; für die Befestigung von HALFIX Ausrüstungselementen und für die Aufnahme der integrierten Flächenanbindung vorbereitet; bestehend aus zugehörigen justierbaren HALFIX Systemkomponenten: Kopfplatte, Kopfwinkel, HEB-Träger (grau grundiert), HZM 53/34 Konstruktion inkl. aller benötigten Verbindungselemente; ausgelegt für eine 3-dimensionale Lastaufnahme; Tragfähig- keit gemäß DIN 79400 bzw. EN 1990-1, EN 1993-1; liefern und montieren. Die Montageanleitung des Herstellers ist zu beachten. Einheit: …… Stück Verankerung der zuvor beschriebenen Position im Boden mit 4 Stück HALFEN Dübel Typ HB-VMZ 170, M20-50/255 galvanisch verzinkt (GV) (mit Standardverankerungstiefe hef = 170 mm), oder gleichwertig; bestehend aus Injektionsmörtel HB-VMZ 280 ml (zur Verwendung mit Silikonauspressgerät), Ankerstange HB-VMZ-A 170 M20 - 50/255 GV, Mutter; liefern und montieren. 24 © 2020 HALFEN · HFX 20 · www.halfen.de
HALFIX SYSTEM 53/34 Ausschreibungstexte Schienenkonstruktionen und Flächenanbindung (Fortsetzung) Verankerung der zuvor beschriebenen Position in der Decke mit 4 Stück HALFEN Dübel Typ HB-BZ M16-25-45/145 galvanisch verzinkt (GV) (mit Standardverankerungstiefe hef = 85 mm), oder gleichwertig; bestehend aus mechanischem Dübel, Mutter; U-Scheiben US M16 GV nach DIN 9021 separat; liefern und montieren. Anzahl und Anordnung der Dübel sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gem. Europäischer Technischer Bewertung ETA-07/0256 und ETA-07/0249 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Einheit: …… Stück HALFEN - HALFIX 53/34 Flächenanbindung Boden-Decke-Montage Integrierte Flächenanbindung Boden-Decke-Montage, galvanisch verzinkt (GV), oder gleichwertig; kompatibel zur oben genann- ten Schienenkonstruktion; bestehend aus HALFIX HZM 41/41 Lochschiene SK, Stück: …. , Länge: …… mm HALFIX Winkel für Flächenanbindung Boden/Decke SK Stück: ….. inkl. aller erforderlichen Verbindungsmittel; liefern und montieren. Einbau und Montage gem. Montageanleitung des Herstellers. Ausrüstungselemente HALFEN - HALFIX 53/34 Ausrüstungselemente Power 1 Paar HALFIX 53/34 Power Inlets, slacklinetauglich gemäß DIN 79400, galvanisch verzinkt (GV), oder gleichwertig, zugehörig zu HALFIX System 53/34; mit einer Produktkennzeichnung versehen; zur Montage in zuvor beschriebener Schienenkonstruktion, zur Slackline- bzw. Seil- Anbindung; liefern und montieren. Anzahl und Anordnung der Inlets sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gem. Montageanleitung des Herstellers. Einheit: …… Stück HALFIX 53/34 Power Anschlagelement, galvanisch verzinkt (GV), oder gleichwertig; in Verbindung mit zugehörigen Power Inlets als slacklinetaugliche Schwerlastverankerung gemäß DIN 79400 ausgelegt; mit einer Produktkennzeichnung versehen; ausschließlich zur Montage in zuvor beschriebenem Power-Inlet-Paar geeignet; liefern und montieren. Anzahl und Anordnung der Anschlagelemente sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gem. Montageanleitung des Herstellers. Einheit: …… Stück HALFEN - HALFIX 53/34 Ausrüstungselement Classic HALFIX 53/34 Classic Inlet, galvanisch verzinkt (GV), oder gleichwertig, zugehörig zu HALFIX System 53/34; mit einer Produktkennzeichnung versehen; zur Montage in zuvor beschriebener Schienenkonstruktion, zur Anbindung von Anbauelementen mit integrierten Adapterbolzen; liefern und montieren. Die kompatible Eignung der Anbauelemente zum HALFIX System 53/34 obliegt dem Lieferanten der Anbauelemente. Anzahl und Anordnung der Inlets sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gem. Montageanleitung des Herstellers der Anbauelemente. Einheit: …… Stück © 2020 HALFEN · HFX 20 · www.halfen.de 25
HALFIX SYSTEM 53/34 Ausschreibungstexte Ausrüstungselemente HALFEN - HALFIX 53/34 Ausrüstungselement Classic, 4-Loch-Adapterplatte HALFIX 4-loch-Adapterplatte, galvanisch verzinkt (GV), oder gleichwertig Zugehörig zu HALFIX System 53/34; zur Montage in Classic Inlets vorgesehen, zur Befestigung von Flächenelementen und Randabschlussprofilen auf HALFIX 53/34 Schienenkonstruktionen geeignet; liefern und montieren. Die kompatible Eignung der Anbauelemente zum HALFIX System 53/34 obliegt dem Lieferanten der Flächenelemente. Anzahl und Anordnung der Inlets ist der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gem. Montageanleitung des Herstellers der Anbauelemente. Einheit: …… Stück Schienen- und Inletabdeckungen HALFEN - HALFIX 53/34 Ausrüstungselement, Schienenabdeckung Protect HALFIX 53/34 Protect, Länge 2500 mm, Ausführung Schaumstoff; oder gleichwertig; zugehörig zu HALFIX System 53/34; bauseits zuschneidbare Schienenabdeckung, zur flexiblen Abdeckung der Schieneninnenräume; liefern und montieren. Anzahl und Anordnung der Schienenabdeckungen sind der Ausführungsplanung zu entnehmen und einzuhalten. Einbau und Montage gem. Montageanleitung des Herstellers. Einheit: …… Stück HALFEN - HALFIX 53/34 Ausrüstungselement, Inletabdeckung Classic Protect HALFIX 53/34 Protect, Länge 150 mm, Ausführung Kunststoff; oder gleichwertig; Zugehörig zu HALFIX System 53/34; Inletabdeckung, zur flexiblen Abdeckung der Classic Inlets im eingebauten Zustand; liefern und montieren. Anzahl und Anordnung der Inletabdeckungen sind der Ausführungsplanung zu entnehmen und einzuhalten. Einbau und Montage gem. Montageanleitung des Herstellers. Einheit: …… Stück HALFEN - HALFIX 53/34 Ausrüstungselement, Inletabdeckung Power Protect HALFIX 53/34 Protect, Länge ….mm, Ausführung Schaumstoff; oder gleichwertig; Zugehörig zu HALFIX System 53/34; Inletabdeckung, zur paarweisen Abdeckung der Power Inlets im eingebauten Zustand; liefern und montieren. Anzahl und Anordnung der Inletabdeckungen sind der Ausführungsplanung zu entnehmen und einzuhalten. Einbau und Montage gem. Montageanleitung des Herstellers. Einheit: …… Stück HALFEN - HALFIX 53/34 Ausrüstungselement, Inlet- und Schienenabdeckung Universal Protect HALFIX 53/34 Universal Protect, Länge ….mm, Ausführung Kunststoff; oder gleichwertig; Zugehörig zu HALFIX System 53/34; Universalabdeckung; liefern und montieren. Anzahl und Anordnung der Abdeckelemente sind der Ausführungsplanung zu entnehmen und einzuhalten. Einbau und Montage gem. Montageanleitung des Herstellers. Einheit: …… Stück 26 © 2020 HALFEN · HFX 20 · www.halfen.de
ADRESSEN
VERTRIEB
HALFEN Vertriebsgesellschaft mbH · Liebigstr. 14 · 40764 Langenfeld
Telefon: 02173 970 -0, Telefax: 02173 970 -225, E-Mail: info@halfen.de
TECHNISCHE BERATUNG
HALFEN Vertriebsgesellschaft mbH, Technischer Innendienst · Liebigstr. 14 · 40764 Langenfeld
Telefon: 02173 970 -DW siehe Produktbereich, Telefax: 02173 970 -225, E-Mail: siehe Produktbereich
VERANKERUNGSTECHNIK Halfenschienen Kantenschutzwinkel
Telefon: 02173 970 - 9020 Gezahnte Halfenschienen DEMU Hülsenanker
E-Mail: ti.stahlbeton@halfen.de Curtain Wall System Produkte für den Aufzugsbau
Halfenschienen zur Geländerbefestigung Dübelsysteme
Maueranschlussschienen Zubehör Halfenschienen
Halfenschienen zur Profilblechbefestigung Allgemeines Zubehör
BEWEHRUNGSSYSTEME Balkonanschlüsse Schalldämmprodukte
Telefon: 02173 970 - 9031
E-Mail: ti.stahlbeton@halfen.de
Telefon: 02173 970 - 9030
E-Mail: ti.stahlbeton@halfen.de
Schraubanschlüsse Fertigteilverbindungen
Bewehrungsanschlüsse Durchstanz- und Querkraftbewehrung
Stahlbauanschlüsse und Stahlkonsolen Querkraftdorne
Rückbiegeanschlüsse Justierhilfen
Stützenschuhe
TRANSPORTANKERSYSTEME Kugelkopfanker Hülsenanker
Telefon: 02173 970 - 9025 FRIMEDA Transportanker
E-Mail: ti.tpa@halfen.de
VORGEHÄNGTE BETONFASSADE Fassadenplattenanker-System SL30 Brüstungsplattenanker
Telefon: 02173 970 - 9026 Fassadenplattenanker Winkelplattenanker
E-Mail: ti.fassade@halfen.de Horizontalanker
BETON-SANDWICHFASSADE Drahtanker Fertigteilanschluss
Telefon: 02173 970 - 9026 Flachanker Justierhilfen
E-Mail: ti.fassade@halfen.de
VERBLENDMAUERWERK Konsolanker Luftschichtanker
Telefon: 02173 970 - 9035 Winkel Gerüstanker
E-Mail: ti.fassade@halfen.de Sturzeinbauteile Zubehör Verblendmauerwerk
NATURSTEINFASSADE Natursteinanker Dübelsysteme
Telefon: 02173 970 - 9036 Einmörtelanker Zubehör Natursteinfassade
E-Mail: ti.fassade@halfen.de Naturstein-Unterkonstruktionen
STABSYSTEME Zug- und Druckstabsysteme
Telefon: 02173 970 - 9020
E-Mail: ti.stahl@halfen.de
INDUSTRIETECHNIK Montageschienen Wandelbares Positionssystem
Telefon: 02173 970 - 9021 Zubehör Montageschienen Installationsraster
E-Mail: ti.stahl@halfen.de Modulare Rohrhalterungs-Systeme Dübelsysteme
Zubehör Modulare Rohrhalterungs-Systeme Allgemeines Zubehör
INTERNET
www.halfen.de • Produkte • News/Presse • Druckschriften • Software • Service • Referenzobjekte • Kontakt/Adressen • Unternehmen
HINWEIS ZU DIESEM KATALOG
Technische und konstruktive Änderungen vorbehalten
Die Informationen in diesem Druckerzeugnis basieren auf dem uns bekannten Stand der Technik zur Zeit der Drucklegung.
Technische und konstruktive Änderungen bleiben zu jeder Zeit vorbehalten. Die HALFEN Vertriebsgesellschaft mbH übernimmt
für die Richtigkeit der Angaben in diesem Druckerzeugnis und eventuelle Druckfehler keinerlei Haftung.
Das Qualitätsmanagementsystem der HALFEN GmbH ist für die Standorte in Deutschland, Frankreich, Niederlande, Österreich,
Polen, der Schweiz und der Tschechischen Republik zertifiziert nach ISO 9001:2015, Zertifikat-Nr. 202384-2016-AQ-GER-DAkkS. www.dnvgl.com© 2020 HALFEN Vertriebsgesellschaft mbH,
gilt auch für auszugsweise Vervielfältigung
PDF 06/20
M - 056 - 03/20
HALFEN Vertriebsgesellschaft mbH · Liebigstr. 14 · 40764 Langenfeld
Telefon: +49 (0) 2173 970-0 · Telefax: + 49 (0) 2173 970-225 · www.halfen.deSie können auch lesen
