AAV-Projekt-Nr. 7087
LCKW-Grundwasserschaden Marktbrunnen in Bad Salzuflen:
Sanierung im Grenzbereich Süß-/Salzwasser
Dr. Michael Kerth
Ilka Delbanco

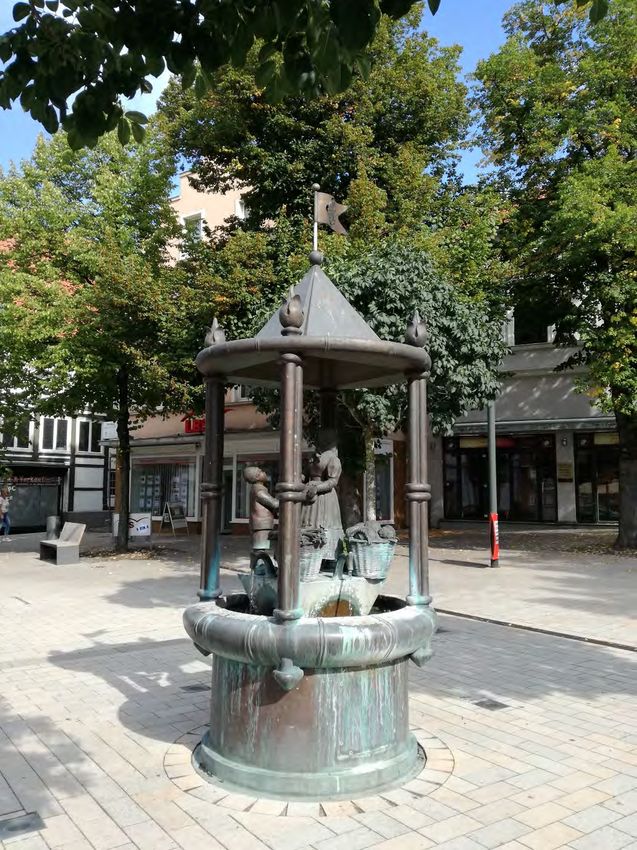

Historischer Marktbrunnen Bad Salzuflen – eine lange Geschichte!
• 1582 Errichtung des Marktbrunnens
• 1835 Verfüllung des Marktbrunnens mit Schutt
• 1888/1889 Wiederinbetriebnahme des
Marktbrunnens wegen Wassermangel
• 1903 mit Errichtung einer zentralen Wasserver-
sorgung vermutlich Außerbetriebnahme
• 2003 Aufstellung eines Brunnendenkmals; bei einer
Untersuchung des Brunnenwassers Entdeckung
einer LCKW-Belastung
• 2007 – 2011 Durchführung OU/DU
• 2016 – 2017 Durchführung SU
• 2018 Aufstellung Sanierungsplan
• 2019 Ausschreibung/Vergabe Sanierungsarbeiten
• 2020 Beginn der Grundwassersanierung
2

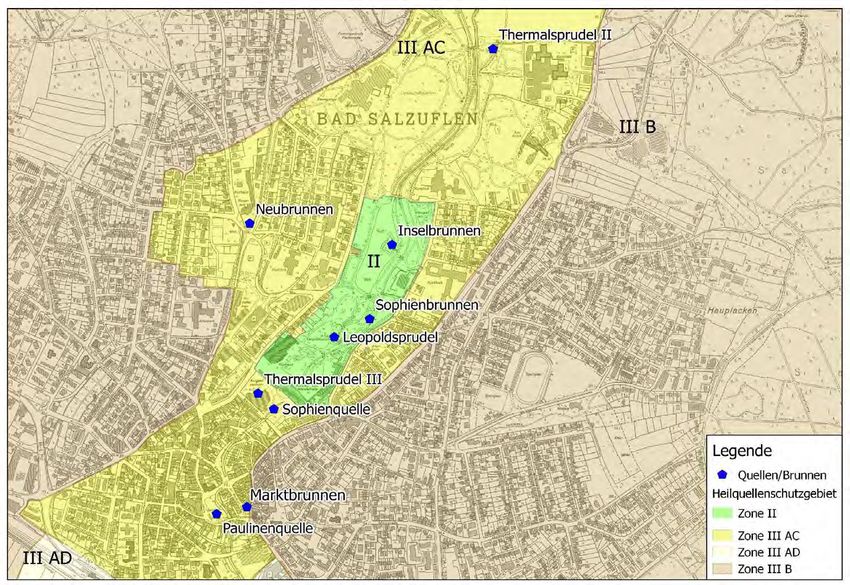

Räumliche Übersicht Heilquellenschutzgebiet
Kartengrundlage: © Geobasis NRW
3

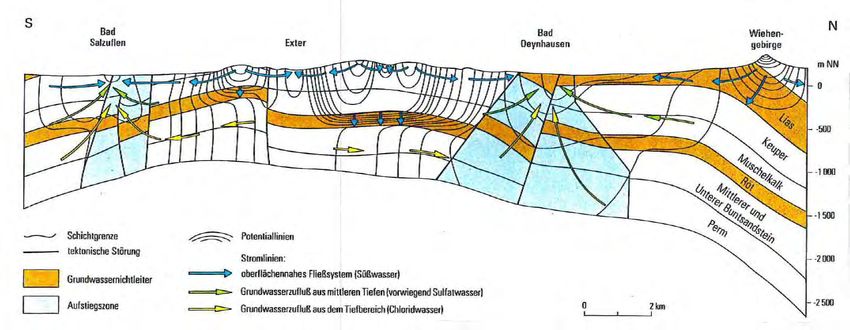

Süßwasser-/Salzwasserinteraktion in Bad Salzuflen – Bad Oeynhausen
Quelle: Ing.-Büro Dr. T. Leichtle (1992): Heilquellenschutzgebiet Bad Salzuflen, Schutzgebietsvorschlag.
Gutachten für den Regierungspräsidenten Detmold.. 4
Meerwasser im Vergleich zur Grundwasserbeschaffenheit in Bad Salzuflen
Meerw asser Gustav- Sophien- Marktbrun-
(Wikipedia) Horstm ann- quelle a nen (Tiefe 4,0
Sprudel (Tiefe 50 m ) m)
(Tiefe 1018
m)
Param eter Einheit
Hydrogencarbonat mg/l 2.153 1.254 190
Chlorid mg/l 19.250 60.897 28.936 693
Sulfat mg/l 2.700 4.868 2.597 98
Calcium mg/l 420 1.822 1.963 125
Magnesium mg/l 1.300 843 288 26
Natrium mg/l 10.700 38.640 17.628 248
Ionensumme mg/l 34.760 107.515 51.525 1.343
5
Quartärmessstelle B20: Profil, Ausbau und Profil der elektr. Leitfähigkeit
6
Hydrogeologische Modellvorstellung
7
8

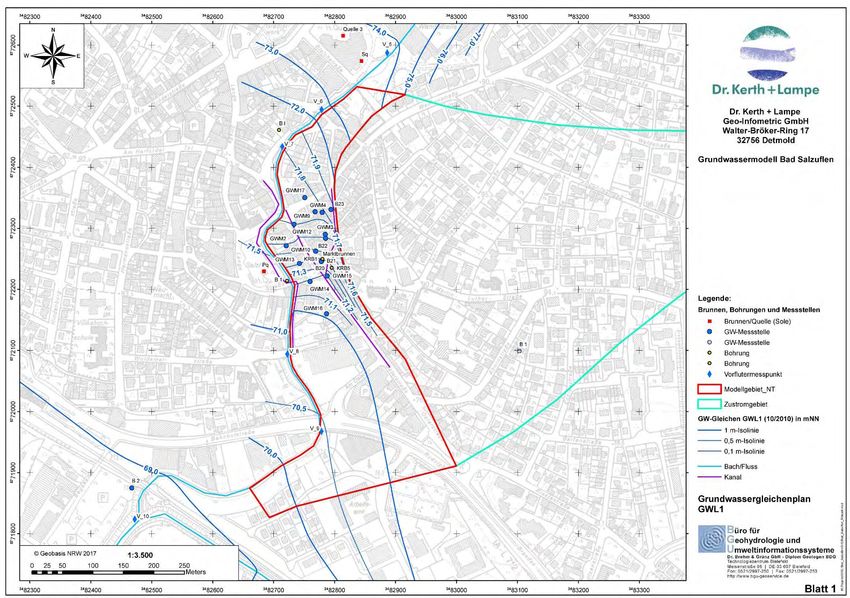

Grundwassergleichenplan Niederterrassen-Grundwasserleiter
Kartengrundlage: © Geobasis NRW
9
Grundwassergleichenplan Niederterrassen-Grundwasserleiter
Kartengrundlage: © Geobasis NRW

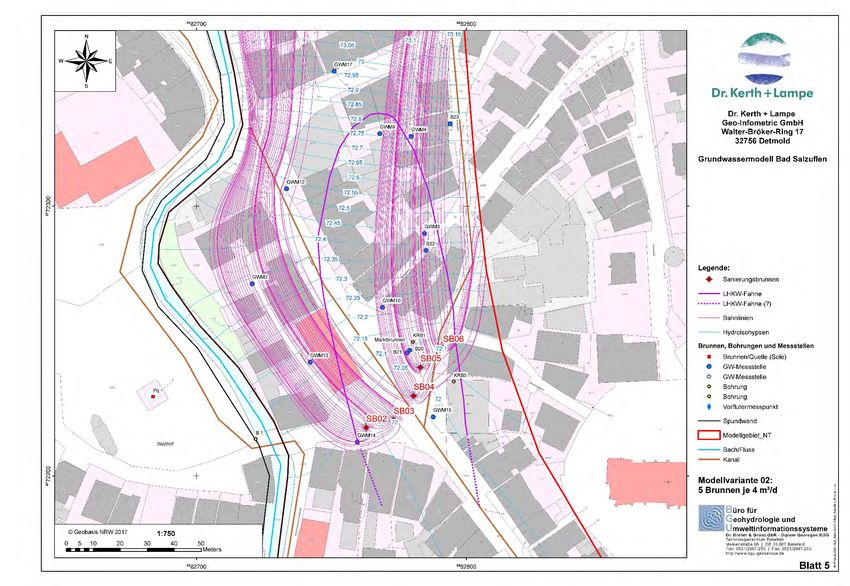

1 0Modellierung der Anströmung Brunnengalerie
Kartengrundlage: © Geobasis NRW

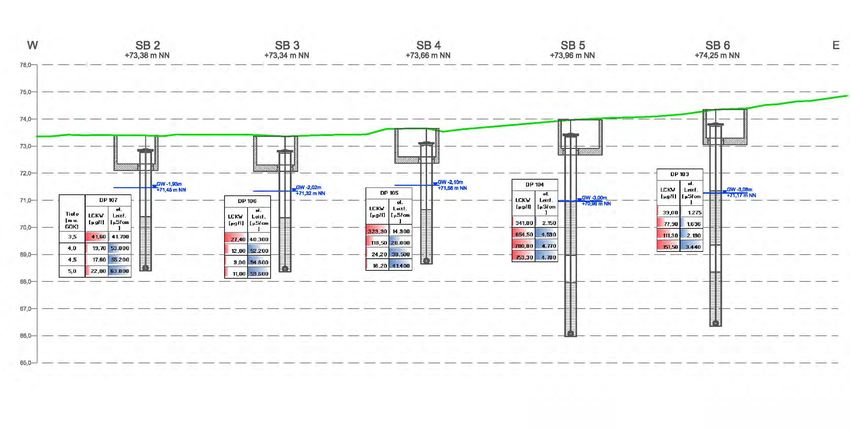

1 1Schnitt durch die Brunnengalerie mit Ergebnissen von DP-Sondierungen
1 2Schnitt durch die Brunnengalerie mit Ergebnissen von DP-Sondierungen
geteilte
Filterstrecken,
mit Packer!

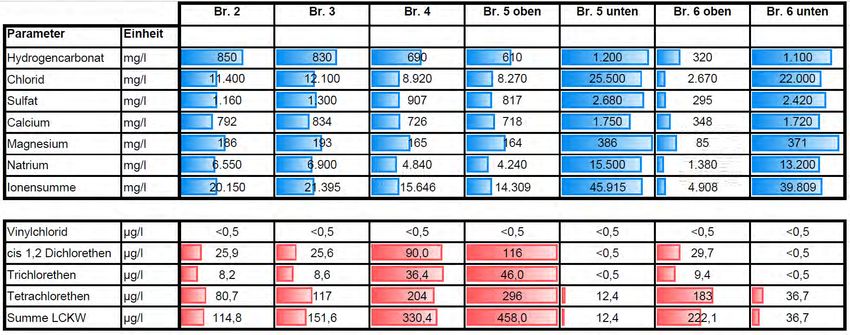

1 3Grundwasserbeschaffenheit und –belastung in der Brunnengalerie
Proben vom Juli 2020
1 4Ausbau der Sanierungsbrunnen

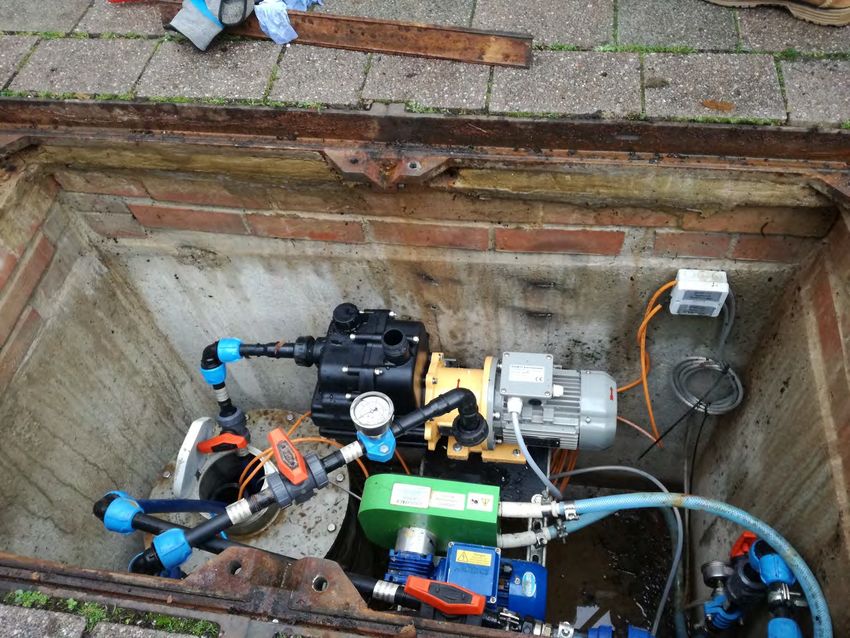

1 5Installationen in den Brunnenschächten
LCKW-Schaden in einem ostwestfälisch-lippischen Kurort

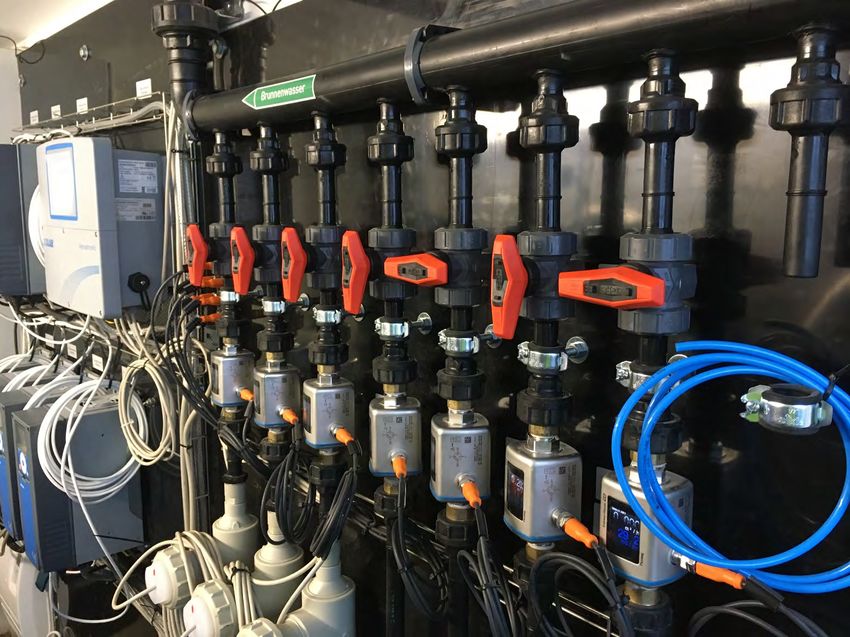

1 6Anschlussleitungen der Brunnen in der Sanierungsanlage

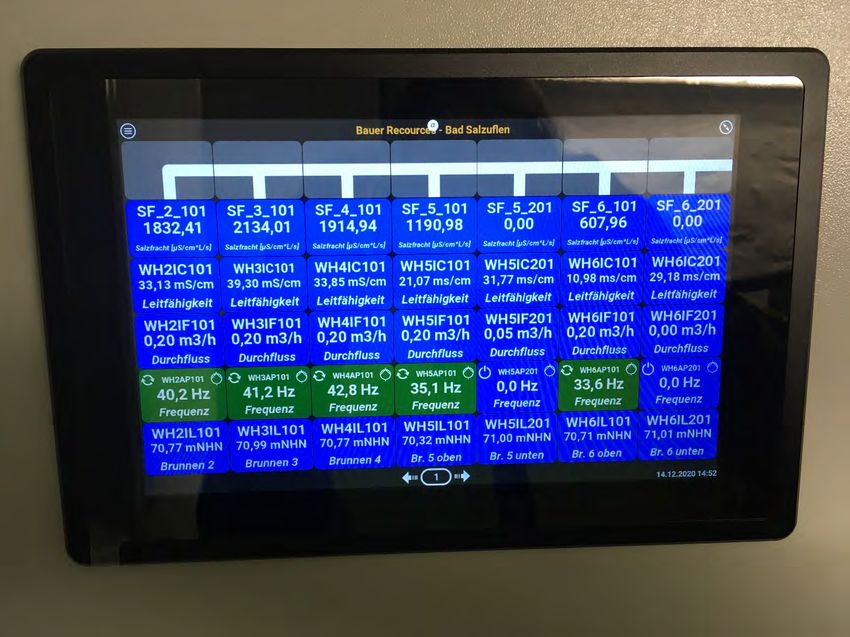

1 7Kontinuierliche Messwerterfassung …
1 8Dashboard … Förderraten
1 9Dashboard … Brunnenwasserstände
2 0Dashboard … elektrische Leitfähigkeit
2 1Dashboard … Salzfracht
2 2Begrenzung der Salzeinleitung in den Vorfluter „Salze“ …
2 3Brunnen 5 und 6 mit geteilter Filterstrecke
2 4Brunnen 5 und 6 mit geteilter Filterstrecke
Packer Packer
2 5Brunnen 5 und 6 mit geteilter Filterstrecke
Förderung Förderung
Packer Packer
keine keine
Förderung Förderung
2 6Wasserstände und Niederschlag Dezember 2020 – Januar 2021
2 7Elektrische Leitfähigkeit und Niederschlag Dez. 2020 – Jan. 2021
2 8Vergleich der Wasserstände in den unteren und oberen Filterstrecken
2 9Fazit und Ausblick
• Der hier betrachtete Schadensfall weist hydrogeologische Verhältnisse auf,
wie sie ansonsten generell nur im Bereich von Meeresküsten auftreten.
• Die hohen Salzgehalte im Grundwasser, die teilweise über der Konzentration
im Meerwasser liegen, stellen eine Herausforderung für die Anlagentechnik,
insbesondere auch die Pumpen, dar.
• Mit der installierten Brunnengalerie kann das LCKW-belastete Süßwasser
vollständig „abgeschöpft“ werden. Eine Abdrift von LCKW über die
Brunnengalerie hinaus kann damit sicher verhindert werden.
• Der Anlagenbetrieb muss auch unter Berücksichtigung der begrenzt
zulässigen Einleitung von Salz in die Vorflut kontinuierlich an die zeitlich
variable Süß-/Salzwassergrenze und an die ggf. sich verändernden LCKW-
Belastungen in den einzelnen Brunnen angepasst werden.
• Es bleibt abzuwarten, ob die zufließende LCKW-Fracht zeitlich konstant ist
oder nach und nach abnimmt. Davon hängt ab, inwieweit zusätzlich der
Schadensherd final lokalisiert und gezielt saniert werden muss.
3 0Herzlichen Dank für Ihre Aufmerksamkeit!
