Das Rollo Preisliste + Technik
Child Safety
Kindersicherheit - EN 13120:2014
Bestimmungen der Europäischen Norm EN 13120:2014
„Abschlüsse innen, Leistungs-und Sicherheitsanforderungen“
WARNUNG
Schnüre, Ketten und Bänder zur Bedienung der Produkte können sich verfangen.
Es besteht die Gefahr, dass sich Schnüre um den Hals von Personen wickeln.
• Um dies zu verhindern, sind die Schnüre aus der Reichweite
von Kleinkindern zu halten.
• Kinderbetten und Einrichtungsgegenstände sollten sich nicht in der
Nähe der Bedienschnüre befinden.
• Schnüre nicht zusammenbinden.
Darauf achten, dass Schnüre sich nicht verdrehen und eine Schlaufe bilden.
• Um das Risiko derartiger Unfälle zu verringern, bitte die mitgelieferten
Sicherheitsvorrichtungen gemäß der Montageanleitung installieren und
verwenden.
Alle Typen mit Bedienung: Kette oder Schnur
Die Bedienungslänge ist unter Beachtung der Kindersicherheit frei wählbar.
Die Bedienkette/Bedienschnur muss mit der mitgelieferten Sicherheitsvorrichtung fixiert werden!
Montagehöhe bekannt:
–> max.Bedienungslänge = Montagehöhe –1,50 m
Montagehöhe unbekannt:
Anlagenhöhe ≤ 2,50 m –> max. Bedienungslänge = 1,00 m
Anlagenhöhe > 2,50 m –> max. Bedienungslänge = Anlagenhöhe – 1,50 m
Montagehöhe bekannt Montagehöhe unbekannt
Bedienungslänge
Bedienungslänge
Anlagenhöhe
Anlagenhöhe
Montagehöhe
min. 1,50 m
Kette/Schnur Kette/Schnur
Sicherung Sicherung
Anlagenhöhe ≤ 2,50 m. Bedienungslänge = max. 1,00 m
Anlagenhöhe > 2,50 m. Bedienungslänge = Anlagenhöhe –1,50m
R2.20.
U !

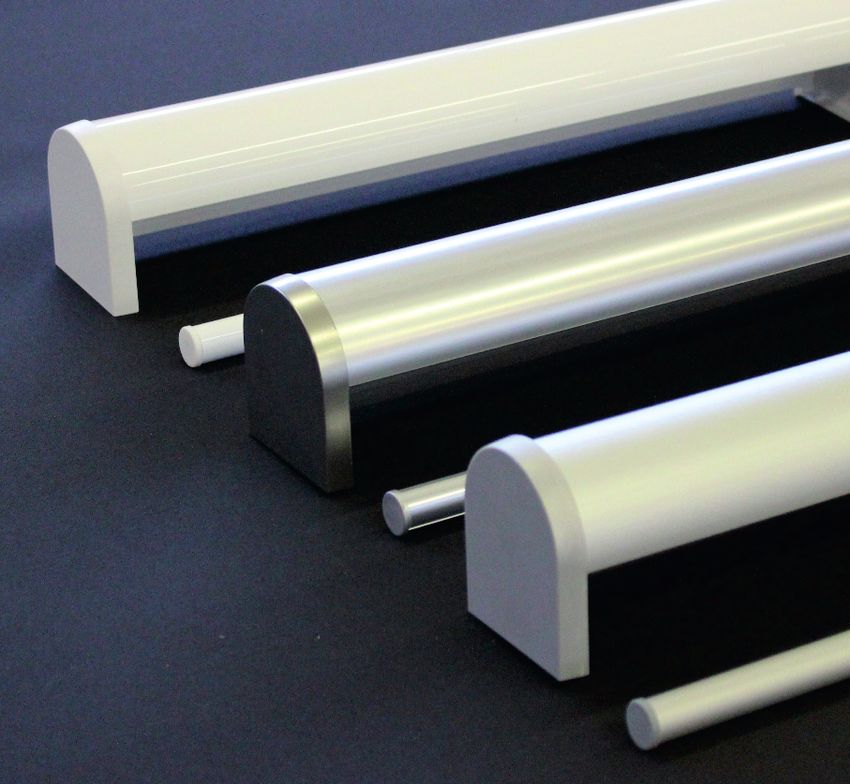

N E CASSETTEN LIEFERBAR IN:
Polar-Weiß
Edelstahl Optik
Matt-Silber
Stoffe in dieser Collection sind
als Rollo und Paneel Stoffe lieferbar
Technische Änderungen vorbehaltenRollo Modellübersicht
Weiss Silber Edelstahl Optik
Kunststoffteile
Kunststoffteile
Kunststoffteile
Montageprofil
Montageprofil
Montageprofil
Seitenprofil
Seitenprofil
Seitenprofil
Unterleiste
Unterleiste
Unterleiste
Cassette
Cassette
Casette
Typ
1100
1300 •
1401 •
1500 •
2000
2200 •
2250 •
2400 •
2450 •
2500 •
2550 •
2900 •
3100 •
3150 •
3200 •
3300 •
3350 •
3900 •
3950 •
4000
5000
5600
Legende: - Kunststoffteile in Lichtgrau
Rollos der Spitzenklasse in Technik und Design
Ein leiser und perfekter Lauf wird gewährleistet durch:
- Hochfeste, wartungsfreie und UV-stabile Spezial-Kunststoffteile
- Rollowellen aus Aluminium
- Kunststoff-Kugelketten
Qualitätsstoffe schrumpf- und reckfrei, Metallketten je nach Rollotyp, auf Wunsch Elektrorollos mit
Somfy-Technik 24V oder 230V. Garantie: 2 Jahre auf die gesamte Technik sowie Behangstoff, fachgemäße
Montage und Behandlung vorausgesetzt! Maximale Breiten und Höhen der Modelle sind stoffabhängig.
R8.20.Rollo Modellübersicht
Mittelzug
Typ 1100 Typ 1300 Typ 1500 Typ 1401
Standard mit Montageprofil mit Montageprofil Softrollo
und Cassette
Seite 11 Seite 11 Seite 11 Seite 13
Kettenzug
Typ 2000 Typ 2200 Typ 2400 Typ 2500 Typ 2900
Standard mit Montageprofil mit Montageprofil mit Vario Cassette mit Seitenprofile
und Cassette und Vario Cassette
Seite 15 Seite 15 Seite 15 Seite 21 Seite 21
Doppelrollo
Typ 2250 Typ 2450 Typ 2550
mit Montageprofil mit Montageprofil mit Vario Cassette
und Cassette
Seite 17 Seite 17 Seite 19
Elektrorollo 24 V
Typ 3100 Typ 3200 Typ 3300 Typ 3900
mit Montageprofil mit Montageprofil mit Vario Cassette mit Seitenprofile
und Cassette und Vario Cassette
Seite 23 Seite 23 Seite 27 Seite 27
Elektrorollo 230 V
Typ 3150 Typ 3350 Typ 3950
mit Montageprofil mit Vario Cassette mit Seitenprofile
und Vario Cassette
230 230 230
V V V
Seite 25 Seite 29 Seite 29
Mini Cassettenrollo Dachflächen Rollo
Typ 4000 Typ 5000 Typ 5600
mit Cassette Standard Komfort
Seite 31 Seite 33 Seite 35
R9.20.Modellübersicht Typ 1100, 1300, 1500 MITTELZUG ROLLO
Typ 1100 Typ 1300 Typ 1500
Mittelzug
Standard Mit Montageprofil Mit Montageprofil und Cassette
Alu Min. Max. Max. Höhe Max. Höhe Alu Min. Max. Max. Höhe Max. Höhe Alu Min. Max. Max. Höhe Max. Höhe
Welle Breite Breite Uni Dark Welle Breite Breite Uni Dark Welle Breite Breite Uni Dark
25 Ø 600 1800 2400 2000 25 Ø 600 1800 2400 2000 25 Ø 600 1800 2200 1600
Stoffabhängig Stoffabhängig Stoffabhängig
Stoffbreite + 38 mm = Bestellbreite Stoffbreite + 38 mm = Bestellbreite Stoffbreite + 43 mm = Bestellbreite
Bestellhinweise Beschreibung
Bewährtes Mittelzugrollo, mit unverwüstlicher
Bestellbreite Mechanik durch hochverschleißfeste Kunststoffteile
Kunststoffteile: Wahlweise grau, weiß
oder Edelstahl Optik
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Unterleiste: Aluminium Rundrohr, wahlweise
silber, weiß oder Edelstahl Optik
siehe Tabelle Seite R8.20
Bestellhöhe
Befestigungs- Nische, Wand, Fensterrahmen und
Stoffbreite möglichkeiten: Decke
Standardzubehör: Montageclips
Preisfindung: Linke Seite
Hinweis: Auch mit Speed-Reduzierung
lieferbar (Aufpreis)
Modellabhängige Aufpreise beachten.
8 3
2
7 2
1
6 3
4
1 Montageprofil 7
5 8
2 Montageclips
3 Clipträger
48
4 Aluminiumwelle 25 mm
5 Endstopfen 25 mm 9
6 Federmechanik 58
7 Endkappe
8 Abdeckkappe für Cassette
9 Cassettenprofil
10 Unterleiste 11
11 Endstopfen für Unterleiste Unterleiste
Rundrohr
12 Kederband 16 mm
13 Klemmstück + Griffring
11
10 12
13
R11.20.Modellübersicht Typ 1401 MITTELZUG SOFT ROLLO
Typ 1401 Mittelzug Soft Rollo Bestellhinweise
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
36 Ø 800 2000 2000 1800
Stoffabhängig Bestellbreite
Bestellhöhe
Stoffbreite
Stoffbreite + 43 mm = Bestellbreite
Beschreibung
Komfort-Mittelzugrollo, Halbautomatik, mit eingebautem Softfederzug, auf Montageprofil vormontiert.
Die neue Rollogeneration mit Universalträger für Wand- oder Deckenmontage.
Der Behang wird am Griff in die Stellung heruntergezogen, die Sie benötigen. Der Behang stoppt immer in der
Höhe, die Sie wünschen. Zum Hochfahren des Behanges genügt es, etwas an der Unterleiste zu ziehen und der
Behang läuft automatisch langsam nach oben zurück. Einstellbare Höhenbegrenzung und Aufrollgeschwindigkeit.
Befestigungs- möglichkeiten: Nische, Wand, Fensterrahmen und Decke
Preisfindung: Linke Seite
Standardzubehör: Montageträger
Bedienung: Schnurquaste oder Griffring
Farbe: Weiß
2
1
5
2
1 Montageprofil
2 Montageträger 5
3 4
3 Aluminiumwelle 36 mm
4 Federmechanik für Typ 1401
48
5 Endkappe
6 Unterleiste
7 Endstopfen Unterleiste 58
8 Kederband
9 Klemmstück + Griffring 7
Unterleiste 6
Rundrohr 8
16 mm 7
9
R13.20.Modellübersicht Typ 2000, 2200, 2400 KETTENZUG ROLLO
Typ 2000 Typ 2200 Typ 2400
Mit Träger Mit Montageprofil Mit Montageprofil und Cassette
Alu Min. Max. Max. Höhe Max. Höhe Alu Min. Max. Max. Höhe Max. Höhe Alu Min. Max. Max. Höhe Max. Höhe
Welle Breite Breite Uni Dark Welle Breite Breite Uni Dark Welle Breite Breite Uni Dark
25 Ø 600 1800 2400 2200 25 Ø 600 1800 2400 2200 25 Ø 600 1800 2200 1500
36 Ø 600 2600 2600 2400 36 Ø 600 2600 2600 2400 36 Ø 600 2600 2600 2200
Stoffabhängig Stoffabhängig Stoffabhängig
Kettenzug
25 Ø Stoffbreite + 33 mm = Bestellbreite 25 Ø Stoffbreite + 33 mm = Bestellbreite 25 Ø Stoffbreite + 40 mm = Bestellbreite
36 Ø Stoffbreite + 38 mm = Bestellbreite 36 Ø Stoffbreite + 38 mm = Bestellbreite 36 Ø Stoffbreite + 44 mm = Bestellbreite
Bestellhinweise Beschreibung
Kettenzuggetriebe mit Abrollsicherung. Eine exakte und
Bestellbreite
stufenlose Arretierung des Behanges durch eine Perlkette.
Kunststoffteile: Wahlweise grau, weiß oder Edelstahl
Optik
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Unterleiste: Aluminium Rundrohr, wahlweise
silber, weiß oder Edelstahl Optik
siehe Tabelle Seite R8.20
Bestellhöhe
Befestigungs- Nische, Wand, Fensterrahmen und
Stoffbreite möglichkeiten: Decke
Standardzubehör: Montageclips für Wand oder Decke
Preisfindung: Linke Seite
Bedienung: Wahlweise rechts oder links. Länge
der Kette 2/3 der Rollohöhe oder nach
Angabe.
Modellabhängige Aufpreise beachten
8 3
7
2
3
5 4 1
1 Montageprofil 2
2 Montageclips
3 Clipträger
6 7
4 Aluminiumwelle 25, 36 mm 6
5 Endstopfen 25, 36 mm 8
6 Seitenzuggetriebe mit int. Träger 48
7 Endkappe
9
8 Abdeckkappe für Cassette 16
58
9 Cassettenprofil 14
10 Unterleiste
11 Endstopfen für Unterleiste 63
12 Kederband 11
15
13 Kindersicherung Bedienungskette
76
14 Kette 13
Unterleiste
15 Kettengewicht für Bedienungskette Rundrohr
10 16 mm
16 Kettenschloss für Bedienungskette
12 11
R15.20.Modellübersicht Typ 2250, 2450 DOPPELROLLO
Typ 2250 Mit Montageprofil Typ 2450 Mit Montageprofil und Cassette
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
36 Ø 600 2400 2200 1700 36 Ø 600 2400 2200 1700
Stoffabhängig Stoffabhängig
Stoffbreite + 38 mm = Bestellbreite Stoffbreite + 44 mm = Bestellbreite
Bestellhinweise Beschreibung Beschreibung
Kettenzuggetriebe mit Abrollsicherung. Exakte und
stufenlose Arretierung des Behanges durch Perlkette.
Bestellbreite
Kunststoffteile: Wahlweise grau, weiß oder
Edelstahl Optik
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Unterleiste: Zweiteilige Unterleiste mit Rolle und
Beschwerung. Wahlweise silber oder
weiß (siehe Tabelle Seite R8.20)
Befestigungs- Nische, Wand, Fensterrahmen und
Bestellhöhe
möglichkeiten: Decke
Stoffbreite Standardzubehör: Montageclips
Preisfindung: Linke Seite
Hinweis: Auf die bestellte Rollohöhe ist der
Behang (Streifen) geschlossen.
Bedienung: Wahlweise rechts oder links. Länge der
Kette ca. 2/3 der Rollohöhe oder nach
Angabe.
Modellabhängige Aufpreise beachten
8 7 3 2
4 2 3
5
1 Montageprofil
1
2 Montageclips
3 Clipträger
6 7
4 Aluminiumwelle 36 mm 9 6 8
5 Endstopfen 36 mm
6 Seitenzuggetriebe mit int. Träger 63
7 Endkappe
8 Abdeckkappe für Cassette 17 76
9 Cassettenprofil 15
10 Unterleiste
11 Rohr für Unterleiste 14
12 Endstopfen für Unterleiste 13
13 Endstopfen für Rohr für Unterleiste 11
14 Kindersicherung Bedienungskette 12 16
15 Endloskette 10 13
Rohr für
16 Kettengewicht für Bedienungskette Unterleiste Unterleiste
22 mm
17 Adapterplatte 15 mm
12
28,5 mm
R17.20.Modellübersicht Typ 2550 VARIO DOPPELROLLO
Typ 2550 Mit Vario Cassette Bestellhinweise
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
28 Ø 600 1800 3000 2700
38 Ø 600 2400 2600 2000
Stoffabhängig
Bestellbreite
Bestellhöhe
Stoffbreite
28 Ø Stoffbreite + 41 mm = Bestellbreite
38 Ø Stoffbreite + 39 mm = Bestellbreite
Beschreibung
Kettenzuggetriebe mit Abrollsicherung. Exakte und stufenlose Arretierung des Behanges durch Perlkette.
Kunststoffteile: Wahlweise grau, weiß oder Edelstahl Optik
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Unterleiste: Zweiteilige Unterleiste mit Rolle und Beschwerung, wahlweise silber oder weiß
(siehe Tabelle Seite R8.20)
Befestigungs-möglichkeiten: Nische, Wand, Fensterrahmen und Decke
Standardzubehör: Clipträger
Preisfindung: Linke Seite
Hinweis: Auf die bestellte Rollohöhe ist der Behang (Streifen) geschlossen.
Bedienung: Wahlweise rechts oder links. Länge der Kette ca. 2/3 der Rollohöhe oder nach Angabe.
Modellabhängige Aufpreise beachten
6
2
58 1
2
1 Montageprofil Vario 6
15 5
2 Clipträger Vario 16
3
3 Aluminiumwelle 28 mm, 38 mm
80
4 Endstopfen 28 mm, 38 mm
5 Kettenzuggetriebe
74
6 Endkappe für Cassette
4
7 Cassettenprofil Vario
7 15
8 Unterleiste
9 Rohr für Unterleiste 13
10 Endstopfen für Unterleiste
14 12
11 Endstopfen für Rohr für Unterleiste
12 Kindersicherung Bedienungskette
13 Endloskette
14 Kettengewicht für Bedienungskette 11
15 Adapterplatte links oder rechts
9
16 Kederband 11
10
Unterleiste Rohr für
22 mm Unterleiste 8 10
15 mm
28,5 mm
R19.20.Modellübersicht Typ 2500, 2900 KETTENZUG VARIO ROLLO
Typ 2500 Mit Cassette Typ 2900 Mit Cassette und Seitenprofile
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
28 Ø 600 1800 3000 3000 28 Ø 600 1800 3000 3000
38 Ø 600 2600 3000 3000 38 Ø 600 2600 3000 3000
Stoffabhängig Stoffabhängig
28 Ø Stoffbreite + 41 mm = Bestellbreite 28 Ø Stoffbreite + 41 mm = Bestellbreite
38 Ø Stoffbreite + 39 mm = Bestellbreite 38 Ø Stoffbreite + 39 mm = Bestellbreite
Bestellhinweise Beschreibung Beschreibung
Kettenzuggetriebe mit Abrollsicherung. Exakte und
Bestellbreite
stufenlose Arretierung des Behanges durch Perlkette.
Kunststoffteile: Wahlweise grau, weiß oder Edelstahl
Optik
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Seitenleiste nicht in Edelstahl Optik
Unterleiste: Aluminium Rechteckrohr oder Rundrohr,
Bestellhöhe
wahlweise silber, weiß oder Edelstahl
Optik (siehe Tabelle Seite R8.20)
Stoffbreite Befestigungs- Nische, Wand, Fensterrahmen und
möglichkeiten: Decke
Standardzubehör: Clipträger
Preisfindung: Linke Seite
Bedienung: Wahlweise rechts oder links. Länge der
Kette 2/3 der Rollohöhe oder nach
Angabe.
Modellabhängige Aufpreise beachten
1 Montageprofil Vario 2
2 Clipträger Vario 6
2
3 Aluminiumwelle 28, 38 mm 1
19 5
4 Endstopfen 28, 38 mm
3 6
5 Kettenzuggetriebe
6 Endkappe für Cassette
80
16
7 Cassettenprofil
4
8 Unterleiste für Typ 2500
19 74
9 Unterleiste für Typ 2900 13
10 Endstopfen für Unterprofil Typ 2500 17
7
15
11 Endkappe für Seitenprofil
12 Kederband
18
14
13 Kette
14 Kettengewicht für Bedienungskette 17
15 Kindersicherung Bedienungskette 21 Unterleiste
20 Rechteckrohr
16 Kettenschloss für Bedienungskette 11 21 20 20 11 mm
9
17 Seitenprofil
32 mm
10
18 Unterprofil für Typ 2900
8 11
19 Adapterplatte links oder rechts 50 22
12
20 Bürstenband
10
21 Abdeckprofil für Seitenprofil R21.20.Modellübersicht 3100/24V, 3200/24V ELEKTRO ROLLO 24V
Typ 3100 Mit Montageprofil Typ 3200 Mit Montageprofil und Cassette
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
28 Ø 600 1800 2400 1800 28 Ø 600 1800 2400 1800
Stoffabhängig Stoffabhängig
Stoffbreite + 42 mm = Bestellbreite Stoffbreite + 40 mm = Bestellbreite
Bestellhinweise Beschreibung Beschreibung
Elektro
Somfy Motor 24V (im Preis enthalten). Den Preis für das
Bestellbreite
Elektrozubehör entnehmen Sie bitte der Elektropreisliste.
Bitte angeben ob Kabelauslass rechts oder links.
Kunststoffteile: Wahlweise grau, weiß oder Edelstahl
Optik
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Unterleiste: Aluminium Rundrohr, wahlweise silber,
Bestellhöhe
weiß oder Edelstahl Optik
Stoffbreite (siehe Tabelle Seite R8.20)
Befestigungs- Nische, Wand, Fensterrahmen und
möglichkeiten: Decke
Standardzubehör: Montageclips
Preisfindung: Linke Seite
Modellabhängige Aufpreise beachten
8 3
7 2
6
1
4 3 2
1 Montageprofil
2 Montageclip 5
3 Clipträger
4 Aluminiumwelle 28 mm
5 Endstopfen
6 Motor 24V 9
7 Endkappe
8 Abdeckkappen für Cassette
9 Cassettenprofil
63
10 Unterleiste 11
11 Endenstopfen für Unterleiste
12 Kederband
76
Unterleiste
Rundrohr
12 11 16 mm
10
R23.20.Modellübersicht Typ 3150/230V ELEKTRO ROLLO 230V
Typ 3150 Mit Montageprofil Bestellhinweise
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
40 Ø 600 3000 3000 3000
230
V Stoffabhängig
Bestellbreite
Bestellhöhe
Stoffbreite
Stoffbreite + 44 mm = Bestellbreite
Beschreibung
Somfy Motor 230V (im Preis enthalten). Den Preis für das Elektrozubehör entnehmen Sie bitte der Elektropreisliste.
Bitte angeben ob Kabelauslass rechts oder links.
Kunststoffteile: Wahlweise grau oder weiß
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Unterleiste: Aluminium Rundrohr, wahlweise silber, weiß oder Edelstahl Optik (siehe Tabelle Seite 8)
Befestigungs-
möglichkeiten: Nische, Wand, Fensterrahmen und Decke
Standardzubehör: Montageclips
Preisfindung: Linke Seite
6
5 2
3 1
2
23
0V 6
4
1 Montageprofil
55
2 Montageclips
3 Aluminiumwelle 40 mm
4 Endstopfen 72
5 Motor 230V
6 Träger für Typ 3150/230V
55
7 Unterleiste
8 Endstopfen für Unterleiste
8
9 Kederband
80
Unterleiste
Rundrohr
16 mm
9
7 8
R25.20.Modellübersicht Typ 3300,3900 ELEKTRO VARIO ROLLO 24V
Typ 3300 Mit Cassette Typ 3900 Mit Cassette und Seitenprofile
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
28 Ø 600 1800 3000 3000 28 Ø 600 1600 3000 3000
Stoffabhängig Stoffabhängig
Stoffbreite + 40 mm = Bestellbreite
Bestellhinweise Beschreibung Beschreibung
Somfy Motor 24V (im Preis enthalten). Den Preis für das
Bestellbreite
Elektrozubehör entnehmen Sie bitte der Elektropreisliste.
Bitte angeben ob Kabelauslass rechts oder links.
Kunststoffteile: Wahlweise grau oder weiß
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Seitenleiste nicht in Edelstahl Optik
Unterleiste: Aluminium Rechteckrohr oder
Bestellhöhe
Rundrohr, wahlweise silber, weiß oder
Edelstahl Optik
Stoffbreite (siehe Tabelle Seite R8.20)
Befestigungs- Nische, Wand, Fensterrahmen und
möglichkeiten: Decke
Standardzubehör:Clipträger
Preisfindung: Linke Seite
Modellabhängige Aufpreise beachten
2
6
2
1
14
4
1 Montageprofil 3
6
2 Clipträger Vario
3 Aluminiumwelle 28 mm
80
4 Endstopfen 28 mm 5 V
24
5 Motor 24V 12 74
6 Endkappe für Cassette 14
7 Cassettenprofil 7 15
8 Unterleiste für Typ 3300 12
9 Unterprofil für Typ 3900
10 Endstopfen für Unterleiste
Unterleiste
Typ 3300 Rechteckrohr
11 mm
13
11 Endkappe für Seitenprofil 11 16
32 mm
12 Seitenprofil 15
15
9 16
13 Unterleiste für Typ 3900
14 Adapterplatte links oder rechts 10
11
15 Bürstenband
8 10 50 22
16 Abdeckprofil für Seitenprofil
R27.20.Modellübersicht Typ 3350,3950 ELEKTRO VARIO ROLLO 230V
Typ 3350 Mit Cassette Typ 3950 Mit Cassette und Seitenprofile
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
40 Ø 600 3000 3000 3000 40 Ø 600 3000 3000 3000
230
V
Stoffabhängig 230
Stoffabhängig
V
Stoffbreite + 48 mm = Bestellbreite
Bestellhinweise Beschreibung Beschreibung
Bestellbreite
Somfy Motor 230V (im Preis enthalten). Den Preis für das
Elektrozubehör entnehmen Sie bitte der Elektropreisliste.
Bitte angeben ob Kabelauslass rechts oder links.
Kunststoffteile: Wahlweise grau oder weiß
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Seitenleiste nicht in Edelstahl Optik
Unterleiste: Aluminium Rechteckrohr oder
Bestellhöhe
Rundrohr, wahlweise silber, weiß oder
Edelstahl Optik
Stoffbreite (siehe Tabelle Seite R8.20)
Befestigungs- Nische, Wand, Fensterrahmen und
möglichkeiten: Decke
Standardzubehör: Clipträger
Preisfindung: Linke Seite
Modellabhängige Aufpreise beachten
6 2
2
1
12
4
3 6
1 Montageprofil
2 Clipträger Vario
80
3 Aluminiumwelle 40 mm 5
0V
4 Endstopfen 40 mm 23
10 74
5 Motor 230V
12
6 Endkappe für Cassette
7 13
7 Cassettenprofil
10
8 Unterprofil
9 Endkappen für Seitenprofil
Unterleiste
10 Seitenprofil Rechteckrohr
11 mm
11 Unterleiste 11
32 mm
12 Adapterplatte links oder rechts 9 14
13 Bürstenband 13
13
8 14
14 Abdeckprofil für Seitenprofil
9
50 22
R29.20.Modellübersicht Typ 4000 MINI-KASSETTEN ROLLO
Typ 4000 Mit Cassette Beschreibung
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
20 Ø 400 1600 2600 1800 Das Rollo ist mit einer Mini-Cassette ausgerüstet.
Stoffabhängig Exakte und stufenlose Arretierung des Behanges
durch Perlkette.
Kunststoffteile: Wahlweise grau oder weiß
Aluminiumteile: Silber, weiß oder Edelstahl Optik
Unterleiste: Aluminium Rechteckrohr, wahlweise
silber oder weiß
Befestigungs-
möglichkeiten: Fensterrahmen
Preisfindung: Linke Seite
Hinweis: Rollos mit Seitenprofilen dürfen nur bei
geschlossenen Fenstern heruntergelassen
werden (Zugluftfreier Raum).
Eine Beschädigung des Rollostoffes
durch starke Luftbewegung vor gekippten
Fenstern kann nicht als Reklamation
anerkannt werden.
Bedienung: Wahlweise rechts oder links. Länge
der Kette 2/3 der Rollohöhe
oder nach Angabe. Cassette sowie
Seitenprofile bestehen aus Aluminium.
Unterleiste mit Bürstenprofil.
4
2
18
17
6 1
3
5
4
18 60
1 Aluminiumwelle 20 mm 17
38
2 Endstopfen 20 mm
15
3 Getriebe 16 10
4 Endkappe neutral 16
5 Träger 14
13
6 Cassettenprofil 8
7 Unterleiste 15
7
8 Kederband
9 Kindersicherung Bedienungskette 11 9
45
10 Kette
11 Kettenumlenkung 12
12 Kettengewicht
13 Kettenverbinder
14 Kettenschloss
15 Kettenstopp
16 Seitenprofil
17 Schrauben für Cassette Unterleiste
Rechteckrohr
18 Schrauben für Seitenkappen 10 mm
18 mm
R31.20.Modellübersicht Typ 5000 STANDARD DACHFLÄCHEN ROLLO
Preis
Typ 5000 Beschreibung Technik
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark
25 Ø 400 1300 1600 1600
Beim Herabziehen des Behanges lässt sich die
Unterleiste mit dem Behang stufenlos fixieren. Der
Stoff bleibt immer zwischen der Federwelle und
Unterleiste gespannt (Dauerzug).
Kunststoffteile: Weiß
Unterleiste: Aluminium Unterprofil
Befestigungs-
möglichkeiten: Fensterrahmen
Preisfindung: Linke Seite
Bedienung: Durch die Griffunterleiste, auch für
ungenormte Fenster möglich.
Maximaler Neigungswinkel 30o
4 3
1 Fallstab
Rundrohr
Dachfläche
10 mm
2 4
1 Aluminiumwelle 25 mm
2 Endstopfen 25 mm
3 Federmechanik mit konstanter Zugkraft
4 Träger Federmechanik links und rechts
5 Fallstab Rundrohr 8
6 Endstopfen für Fallstab
7 Klemmgriff für Fallstab
8 Haken für Fallrohr 6
5
7
6
R33.20.Modellübersicht Typ 5600 KOMFORT DACHFLÄCHEN ROLLO
Ausmessanleitung nicht genormte Dachflächenfenster
Falztiefe min. 45 mm
Bestellmaße:
F Rahmen-Breite (RB); Rahmen Höhe (RH); Rahmen-Tiefe (T)
Glas-Breite (GB); Glas-Höhe (GH)
Bitte beachten:
Mit Schattenfuge (A) Die Rollos sind bis zu einem maximalen Neigungswinkel
von 60° lieferbar!
Bestellangaben Größenbereich
ź Kommission B min. 350 mm
ź Menge H min. 300 mm
ź Modell
Ohne Schattenfuge (B) ź Profilfarbe B max 1200 mm
ź Stoff H max 1600 mm
ź Fenstertyp und Größe
ź Extras: z. B. Bedienstab
Ausmessanleitung genormte Dachflächenfenster
Bitte überprüfen Sie, ob Ihr Aufmaß mit den in der Tabelle angegeben Typenmaßen übereinstimmen.
Die Fertigungmaße der Fensterhersteller können von den Typenmaßen abweichen!
Für die Produktion Ihrer Anlagen gelten Ihre Bestellangaben.
Bei Typen- oder Maßabweichungen fordern Sie bitte ein Angebot an.
Bestellmaße:
Typen- Fenstermarke Fenstertyp
Fenstermarke
schild Fenstertyp Beispiel: VELUX GGL P08
Bezeichnung Größe
Baujahr (wenn möglich)
Hinweis : Auf dem geöffneten Fensterflügel
befindet sich in den meisten Fällen
rechts oben das Typenschild.
Diese Angaben beinhalten den
Fenstertyp, Größe und evtl. das Baujahr.
R34.20.Modellübersicht Typ 5600 KOMFORT DACHFLÄCHEN ROLLO
Preis
Typ 5600 Technik Beschreibung
Alu Welle Min. Br. Max. Br. Max. Hö. Uni Max. Hö. Dark Wartungsfreies Qualitäts Dachflächenrollo der neuesten
29 Ø 350 1200 1600 1600 Generation.
Stoffabhängig
Das Dachflächenrollo ermöglicht durch eine
federgespannte Schnurfädelung, die stufenlose
und absolut waagerechte Positionierung
des Behanges über ein ergonomisches Griffprofil,
welches auch mit einem Bedienstab
bewegt werden kann.
Kunststoffteile:
Weiss und grau
Aluminium Profile:
Blende oben, Seitenprofile und Griffleiste in:
Weiss pulverbeschichtet
silber eloxiert E6/EV1
oder Silber (E6/EV 1) eloxiert.
Bedienung:
Einfaches hoch und runter schieben des Behanges
über die Griffleiste, oder mit Bedienstab.
Für alle gängigen Dachflächenfenster Holz und Kunststoff, perfekt geeignet.
Schnelle und bequeme Montage, Griffprofil ist einstellbar, keine Wellenbildung im Stoff. Maximale Bedienfreundlichkeit.
Für alle Stoffarten geeignet. Bei Verwendung eines Verdunkelungsstoffes erreichen Sie eine nahezu vollständige
Verdunkelung.
1 Gummidichtung 2
2 Transportsicherung 1
3 Blendenprofil
3
4 Verdunkelungskeder 27
5 Federwelle 18
25
24 26
6 Endkappensatz Blendenprofil 25 4 5
6
7 Endstücksatz Blendenprofil
8 Seitenprofil 7
9 Bürstenabdichtung
23
10 Schnurhalter 22 8
11 Distanzstück Seitenprofil 9
12 Abdeckungssatz Endkappe
Seitenprofil
13 Endkappensatz Seitenprofil 10
21
14 Haltefeder
20
15 Endkappensatz Griffprofil
16 Griffprofil 9
11
17 Keder
18 Montageschrauben 8 11
19
19 Montageschrauben
20 Gummidichtung
21 Einschraubhilfe Seitenprofil
20
22 Montageschrauben 14
12 12
23 Haltersatz universal 19 15
13
24 Montageschrauben 1 13
17
25 Endstücksatz Blendenprofil 18
26 Gegenlager 16
27 Rohrwelle
Bedienstab als Zubehör
erhältlich
R35.20.Rollo Beschattung von Bildschirmarbeitsplätzen
Seit dem 01. Januar 2000 schreibt die Bildschirmarbeitsverordnung für alle Bildschirmarbeitsplätze
Lichtschutzvorrichtungen vor. Ihre Aufgabe ist es, Blendung und Reflexionen auf dem Monitor zu vermeiden.
Eine freie Sicht nach außen muss außerdem möglich sein.
Laut Bildschirmarbeitsverordnung sind Computerarbeitsplätze so einzurichten, dass leuchtende oder beleuch-
tete Flächen keine Blendung verursachen und Reflexionen auf dem Monitor vermieden werden. Lichtschutz-
vorrichtungen müssen demnach verhindern, dass Mitarbeiter/innen einerseits direkt durch Tageslicht geblendet
werden, andererseits dürfen sich keine Beeinträchtigungen durch Spiegelungen oder Reflexionen (z. B. durch
Sonnenlicht, das von gegenüberliegenden Gebäuden oder Fensterflächen in den Raum strahlt bzw. von
glänzenden Flächen im Raum reflektiert wird) auf dem Monitor ergeben.
Zu erwartende Lichtstärke je Himmelsrichtung:
Norden Westen Osten Süden
20.000 lux 60.000 lux 60.000 lux 80.000 lux
Idealwert am Arbeitsplatz: 500-1.500 lux
Das Erreichen dieses Wertes wird von vielen Faktoren entscheidend beeinflusst.
So spielt z. B. die Himmelsrichtung, die Jahreszeit, die Einfallrichtung der Sonnenstrahlen, wie auch
das vorhandensein von gegenüberliegenden Gebäuden, eine entscheidene Rolle für die Berechnung
des notwendigen Tranzparenzgrades für den Behang.
Für die praktische Umsetzung empfehlen wir als Faustformel die Maximal-Transmissionswerte ( τ )
nicht zu überschreiten.
Anforderungen an Lichtschutzvorrichtungen
Sie müssen:
- eine Direktblendung der Beschäftigten
verhindern
- Spiegelungen auf dem Monitor vermeiden
- ausreichende Kontraste der
Bildschirmanzeige T = max. 20 %
gewährleisten
- dafür sorgen, dass sich keine
Schattenmuster
Norden
auf dem Bildschirm bilden
- eine Sichtverbindung nach außen T = max. 10 %
ermöglichen T = max. 10 %
- leicht verstellbar sein.
Westen Osten
Welche Lichtschutzvorrichtung
die geeignete ist, hängt auch von
den Gegebenheiten am Arbeitsplatz T = max. 5 %
ab, z. B. von der Ausrichtung
der Arbeitsräume hinsichtlich
der Himmelsrichtung oder von
Süden
der Fensternähe
der Bildschirmarbeitsplätze. 1)
1) Arbeitsplatzgestaltung: Lichtschutzvorrichtungen, ERGO-online (www.ergo-online.de), Gesellschaft Arbeit und Ergonomieonline,
Autorin: Frau Ulla Wittig-Goetz, 24.05.2000.
R43.20.Rollo Beschattung von Bildschirmarbeitsplätzen Gesetze, Richtlinien, Normen, Verordnungen2) Der Gesetzgeber verlangt in vielen Vorschriften den Schutz vor Blendung und Reflexion. Der gesetzliche Schutz von Bildschirmarbeitsplätzen war bis vor kurzem noch unzureichend geregelt, da es keine gesetzliche Regelung gab, die sich in ihrem Gestaltungsbereich ausschließlich mit Bildschirmarbeitsplätzen befasste. Dies änderte sich durch die Umsetzung des Arbeitsschutzgesetzes der Europäischen Union in nationales Recht. In diesem Gesetz wird auch auf die allgemein anerkannten Regeln der Technik und erwiesene arbeitswissenschaftliche Erkenntnisse verwiesen. Daher wirken nun die Vorschriften, Regeln und Normen mittelbar über die Generalklausel. Das bedeutet, sie bekommen gesetzlichen Charakter und werden bei Unstimmigkeiten zur Auslegung herangezogen. Sie können zur Konkretisierung der Bestimmung herangezogen werden. Was wird nun in diesen Texten zum Sonnenschutz ausgesagt? Arbeitsschutzgesetz (ArbSchG) Das Gesetz ist die Umsetzung der EU-Gesetze in deutsches Recht. Es befasst sich mit den Arbeitsplätzen. Die Aussagen über den Bildschirmarbeitsplatz sind sehr allgemein gehalten: § 3 Die zur Arbeit erforderlichen Mittel sind bereitzustellen und müssen den Gegebenheiten anpassbar sein. Bildschirmarbeitsverordnung (BildscharbV) Verordnung über Sicherheit und Gesundheitsschutz bei der Arbeit an Bildschirmgeräten. In der Verordnung werden spezielle Aussagen über Sicherheit und Gesundheitsschutz zu den Bildschirmarbeitsplätzen getroffen. Bildschirmarbeitsplätze sind so einzurichten, dass leuchtende und beleuchtete Flächen keine Blendung auf dem Bildschirm verursachen und Reflexionen auf dem Bildschirm soweit wie möglich vermieden werden. Die Fenster müssen mit einer geeigneten verstellbaren Lichtschutzvorrichtung ausgestattet sein, durch die sich die Stärke des Tageslichteinfalls auf den Bildschirmarbeitsplatz vermindern lässt. Arbeitsstättenverordnung (ArbStättV) Diese Verordnung musste schon vor dem 12. August 1996 beachtet werden (seit 1974 gültig). § 9 (2) Fenster und Oberlichter müssen so beschaffen oder mit Einrichtungen versehen sein, dass Räume gegen unmittelbare Sonneneinstrahlung abgeschirmt werden können. § 7 Die Arbeitsräume müssen eine Sichtverbindung nach außen in Augenhöhe aufweisen, die mindestens 1/10 der Grundfläche aufweist. Unfallverhütungsvorschrift Arbeit an Bildschirmgeräten VBG104 Von den gewerblichen Berufsgenossenschaften werden zusätzliche Aussagen getroffen, die von den Mitgliedern eingehalten werden müssen. § 9 Der Unternehmer hat dafür zu sorgen, dass durch die Ausstattung, Gestaltung, Benutzung und Instandhaltung der Arbeitsplätze Gefährdungen und zu hohe Belastungen der Versicherten vermieden werden. § 16 Der Bildschirm muss frei von Reflexionen und Spiegelungen sein, die sich bei der Benutzung störend auswirken. § 25 Zur Vermeidung des Tageslichteinfalls auf den Arbeitsplatz müssen geeignete, verstellbare Einrichtungen an den Fenstern vorhanden sein. 2) Beschattung von Bildschirmarbeitsplätzen - praktische Hinweise zur Umsetzung der EU-Bildschirmrichtlinie Verband innenliegender Sicht- und Sonnenschutz e. V (VIS, Krefeld), 1998. R44.20.
Rollo Aufmaßanleitung für Rollos mit Montageprofil/Kassette
Montageprofil
Aufmaß in der Fensternische Aufmaß vor der Fensternische
e=
e= breit
breit Rollo enbreite d
Rollo nbreite h
Nis Uberstan
c
h e
Nisc zzgl.
zzgl. Uberstand
Nischenhöhe
Rollohöhe =
Nischenhöhe
Rollohöhe =
Montage in der Fensternische Montage vor der Fensternische
Nischenbreite in gewünschter Bei Montage vor dem Fenster den
Montagehöhe exakt ausmessen. gewünschten Überstand berücksichtigen.
Komfort-Kassette/Vario-Cassette
Aufmaß in der Fensternische Aufmaß vor der Fensternische
e=
breit
e= Rollo enbreite d
breit h
Nisc Uberstan
Rollo nbreite
Nisc
h e zzgl.
zzgl. Uberstand
Nischenhöhe
Rollohöhe =
Nischenhöhe
Rollohöhe =
Montage in der Fensternische Montage vor der Fensternische
Nischenbreite in gewünschter Bei Montage vor dem Fenster den
Montagehöhe exakt ausmessen. gewünschten Überstand berücksichtigen.
Aufmaß-Zubehör
Aufmaß auf demFensterflügel Pendelsicherung
Rollobreite =
Nischenbreite
Montage auf dem
Fensterflügel
Nischenhöhe
Rollohöhe =
Seitlichen Abstand
des Stoffes
zu Beschlagteilen
berücksichtigen.
R45.20.Rollo Aufmaßanleitung Mini-Kassette
Modell 4000: Montage im Rahmen
Aufmaß + Preisfindung
Mit der Breite, der Höhe und der Stoffqualität
(Preisgruppe beachten) wird der Grundpreis ermittelt.
Preisaufschläge für Sonderzubehör werden zum Grundpreis addiert.
Hinweis: Beim Aufmaß bitte größte Sorgfalt (Maßtoleranz -1 mm)
Bestellmaße: Breite x Höhe (Fertigmaß)
Bedienseite
Bedienlänge
Zusätzliche Angaben
Lichte Glasbreite (GB)
Lichte Glashöhe (GH)
Glasleistenmaße (X, Y und Z)
88 34
36
58
60
Fensterrahmen
Glasbreite
Fensterscheibe
Glasleistentiefe Glas-
(z)
(mindestens 8 mm) leiste
38 Flügelinnenbreite
(y)
Träger (x)
60
silber oder weiß
34
Kassette Aluminium
Höhe
58
silber oder weiß
22
6
Seitenprofil Aluminium
silber oder weiß
40
40
ite
Bre
R46.20.Rollo Aufmaßanleitung Dachflächenfenster ungenormt
Modell 5000 Dachfenster ungenormt Modell 5600 Dachfenster
Sonstige Fenster Sonstige Fenster
Bestellmaße: Lichte Rahmenbreite(RB) Bestellmaße: Lichte Rahmenbreite(RB)
Lichte Rahmenhöhe (RH) Lichte Rahmenhöhe (RH)
Lichte Glasbreite (GB) Lichte Glasbreite (GB)
Lichte Glashöhe (GH) Lichte Glashöhe (GH)
Fensterrahmentiefe (T) Fensterrahmentiefe (T)
Mit der lichten Glasbreite (GB), der lichten Glashöhe (GH) Mit der lichten Glasbreite (GB), der lichten Glashöhe (GH)
und der Stoffqualität (Preisgruppe beachten) wird und der Stoffqualität (Preisgruppe beachten) wird
der Grundpreis ermittelt. Preisaufschläge für Sonderzubehör der Grundpreis ermittelt. Preisaufschläge für Sonderzubehör
werden zum Grundpreis addiert. werden zum Grundpreis addiert.
Schnitt "A-A" Fensterflügel Mit Schattenfuge Ohne Schattenfuge
Glasscheibe
(T) Fensterrahmen
Lichte Glasbreite (GB)
Lichte Rahmenbreite (RB)
Lichte Glashöhe (GH)
Lichte Glasbreite (GB) Lichte Glasbreite (GB) Lichte Glashöhe (GH)
"A" "A" "A" "A"
R47.20.Rollo Zubehör 25mm Welle
Artikel Farbe Code Preise
Montageprofil weiß R2501 20,50 €/m.
für 25 mm-Getriebe silber R2502 20,50 €/m.
Kassettenprofil weiß R2503 25,00 €/m.
für 25 mm-Getriebe silber R2504 25,00 €/m.
Edelstahl Optik R2505 26,00 €/m.
Abdeckkappe weiß R2506 1,50 €/St.
für Cassette 25 mm silber R2507 1,50 €/St.
50 mm
Endkappe
weiß R2510 5,30 €/St.
48 mm
25 mm
silber R2511 5,30 €/St.
(rechts und links)
Kettenzuggetriebe Set weiß R2508 12,00 €/St.
25 mm silber R2509 12,00 €/St.
Speed-Reduzierung
(Rollobremse Softrollo) weiß R2516 23,00 €/St.
für 25 mm-Welle
Typ 1100, 1300, 1500
20
Montageclip weiß R2512 1,40 €/St.
für Montageprofil silber R2513 2,40 €/St.
37
45 41
Clipträger Welle 25 Ø weiß R2514 7,90 €/St.
grau
44
R2515 7,90 €/St.
Edelstahl Optik R2523 7,90 €/St.
Klemmstück + Griffring weiß R2517 1,50 €/St.
für Unterleiste 16 mm silber R2518 1,50 €/St.
Schnurquaste
mit Halteteil und weiß R2519 2,00 €/St.
Schnur 1,5 m
R48.20.Rollo Zubehör 36mm Welle
Artikel Farbe Code Preise
13
Montageprofil weiß R3601 21,60 €/m.
62
für 36 mm-Getriebe silber R3602 24,90 €/m.
Kassettenprofil weiß R3603 37,10 €/m.
für 36 mm-Getriebe silber R3604 37,10 €/m.
Edelstahl Optik R3605 38,10 €/m.
Abdeckkappe weiß R3606 2,50 €/St.
für Kassette 36 mm silber R3607 2,50 €/St.
Kettenzuggetriebe Set weiß R3608 26,50 €/St.
36 mm silber R3609 26,50 €/St.
68 mm
Endkappe weiß R3610 7,70 €/St.
56 mm
36 mm (rechts und links) silber R3611 8,50 €/St.
20
Montageclip weiß R3612 1,30 €/St.
für Montageprofil silber R3613 2,40 €/St.
37
45 41
Clipträger Welle 36 Ø weiß R3614 7,90 €/St.
silber
44
R3615 7,90 €/St.
Edelstahl Optik R3623 7,90 €/St.
R49.20.Rollo Zubehör Vario System
Artikel Farbe Code Preise
58
Montageprofil Vario weiß RV001 29,90 €/m.
silber RV002 29,90 €/m.
74
Edelstahl Optik RV003 35,70 €/m.
54
Kassettenprofil Vario weiß RV004 28,80 €/m.
75
silber RV005 28,80 €/m.
Edelstahl Optik RV006 30,90 €/m.
Endkappe Vario weiß RV007 6,80 €/St.
mit Seitenzug links silber RV008 6,80 €/St.
80
Edelstahl Optik RV009 8,70 €/St.
74
45 30
60
Clipträger Vario weiß RV010 8,90 €/St.
silber RV011 8,90 €/St.
Edelstahl Optik RV020 8,90 €/St.
40
Seitenprofil weiß RV012 13,40 €/m.
20
silber RV013 13,40 €/m.
50 Abdeckprofil weiß RV014 9,90 €/m.
5
für Seitenprofil silber RV015 9,90 €/m.
Kettenzuggetriebe Set
weiß RV2030 18,70 €/St.
28mm
silber RV2029 18,70 €/St.
Kettenzuggetriebe Set
38 mm weiß RV2031 18,95 €/St.
silber RV2032 18,95 €/St.
R50.20.Rollo Zubehör Dachfläche
Artikel Farbe Code Preise
10
Unterleiste Typ 5000
weiß RD001 5,80 €/m.
Endstopfen weiß RD002 0,60 €/St.
für Unterleiste 10 mm
Träger Typ 5000 Edelstahl Optik RD003 0,90 €/St.
Haltehaken Typ 5000
für Unterleiste 10 mm transparent RD004 0,60 €/St.
silbergrau 100 cm RD0100 59,00 €/St.
Bedienstab für Typ 5600 62,00 €/St.
silbergrau 150 cm RD0101
silbergrau 200 cm RD0102 69,00 €/St.
silbergrau 250 cm RD0103 74,00 €/St.
R51.20.Rollo Zubehör Sonstiges
Zubehör Sonstiges
Artikel Farbe Code Preise
Metallkette Edelstahl Optik RU014 3,20 €/m.
Kette weiß RU016 3,20 €/m.
silber RU017 3,20 €/m.
transparent RU018 3,20 €/m.
39,5
Klemmträger
5- für Kunstofffenster
25
weiß RU027 6,20 €/St.
mit Verrastung
57
30
Klemmträger unten weiß 421 6,20 €/St.
22
33
Kettenverbinder weiß RU022 0,30 €/St.
für Bedienungskette silber RU023 0,40 €/St.
Edelstahl Optik RU015 0,50 €/St.
Kettengewicht weiß RU024 3,95 €/St.
für Bedienungskette silber RU025 3,95 €/St.
Kettenschloss weiß RU019 0,20 €/St.
für Bedienungskette silber RU020 0,20 €/St.
transparent RU021 0,20 €/St.
Kindersicherung transparent RU026 3,95 €/St.
Bedienungskette
16 mm
Unterleiste weiß RU001 7,40 €/m.
silber RU002 12,40 €/m.
Edelstahl Optik RU003 14,90 €/m.
Endstopfen weiß RU004 0,50 €/St.
für Unterleiste16 mm silber RU005 0,50 €/St.
Edelstahl Optik RU006 0,50 €/St.
Rollowelle
28 mm 20 mm alu RU007 7,90 €/m.
25 mm alu RU008 12,90 €/m.
28 mm alu RU009 13,60 €/m.
36 mm alu RU011 16,20 €/m.
38 mm alu RU012 17,30 €/m.
40 mm alu RU013 18,60 €/m.
Verkaufpreise inkl. der gesetzlichen Mehrwertsteuer.
R52.20.Rollo Elektro 24V
Elektro-Programm Übersicht
Bitte senden Sie uns für Ihr individuelles Projekt eine Anfrage.
A
Einzel- Kundenwunsch: Eine Anlage soll einzeln bedient werden.
bedienung Lösung: An die Bedienstelle wird nur ein Antrieb ange-
schlossen.
A
A Kundenwunsch: Mehrere Anlagen sollen gemeinsam als
Kleingruppen- kleine Gruppe bedient werden. Z.B. drei Anlagen
im Erker. Lösung: An die Bedienstelle werden mehrere
bedienung Anlagen direkt angeschlossen. Dabei ist die max. Anzahl
der Antriebe je Bedienstelle zu beachten.
A
A Kundenwunsch: Mehr als vier Anlagen sollen als Gruppe
A
A bedient werden. Einzelbedienung ist nicht erforderlich.
Gruppen- Netz GPS 1020
Lösung: Verwendung der Gruppensteuerung GPS 1020,
an die alle Antriebe der Gruppe direkt angeschlossen
bedienung 230 V
50 Hz werden. Die Bedienung erfolgt über angeschlossenen
Taster oder an ein Automatikgerät.
Kundenwunsch: Alle Anlagen sollen von zentraler Stelle
A A bedient werden können. Dies kann per Taster oder
Zentral- Automatikgerät erfolgen. Zentralbedienung erfolgt ggf.
bedienung zusätzlich zur Einzel-, Kleingruppen- oder Gruppen-
bedienung. Lösung: Die entsprechenden Steuergeräte
werden durch eine zentrale Steuerleitung verbunden.
Kundenwunsch: Die Anlagen sollen per Handsender
Fernbedienung angesteuert werden. Lösung: Verwendung von
Funk/IR-Empfänger und Handsender.
Kundenwunsch: Die Anlagen sollen auch bei Abwesenheit
automatisch in Abhängigkeit von Sonnenschein bzw.
Sonnenautomatik Schatten oder Dämmerung geöffnet oder geschlossen
werden. Lösung: Einsatz der Sonnenautomatik.
Kundenwunsch: Die Anlagen sollen automatisch nach
einem Wochenprogramm oder in Abhängigkeit der
Programmschaltuhr Sonnenauf- und Sonnenuntergangszeiten geöffnet oder
geschlossen werden. Lösung: Verwendung einer
Programmschaltuhr.
Netzteile erzeugen aus der 230V Netz-Spannung,
die für die Antriebe erforderlichen 24 V DC. Die Anzahl,
Netzteil der durch ein Netzteil versorgten Antriebe ist begrenzt.
Sie hängt vom eingebauten Rolloantriebsmodell ab.
Angaben dazu finden Sie in den jeweiligen Planungs-
beispielen.
Dies sind Angaben zum empfohlenen Leitungsquerschnitt.
2 x 0,752 Leitungen Z.B. 2 x 0,75 2 bedeutet: Leitung bestehend aus zwei
Adern mit je 0,75 mm2 Querschnitt.
R53.20.Rollo Elektro 24V
Einstellung des Motors
Die von uns gelieferten Elektro-Rollos werden auf die von Ihnen angegebenen Maße voreingestellt.
Abschaltung oben und Abschaltung unten.
Sollten Sie eine Änderung der Abschaltepunkte wünschen, können diese sehr leicht geändert werden.
Bringen Sie das Rollo in Mittelstellung, sodass der Behang zur Hälfte ausgefahren ist.
Drehrichtung 1
Beide Schalter am Motor (gelb und schwarz)
mit einem Schraubendreher eindrücken, bis diese einrasten.
Schnell-Einstellung Drehrichtung 2
Endabschaltung
Drehrichtung 1
Rollo nach unten bis zum Haltepunkt fahren.
Bei Rolloantrieb links: schwarzen Schalter drücken, bis er wieder ausrastet.
Bei Rolloantrieb rechts: gelben Schalter drücken, bis er wieder ausrastet.
Rollo nach oben bis zum Haltepunkt fahren.
Bei Rolloantrieb links: gelben Schalter drücken, bis er wieder ausrastet.
Bei Rolloantrieb rechts: schwarzen Schalter drücken, bis er wieder ausrastet.
Drehrichtung 2
Ihr Rollo stoppt oben und unten in der von Ihnen gewünschten Stellung.
Achtung: Sollten die Kabel am Schalter nicht richtig auf Plus und Minus anliegen, dann Schritte 1+2 umgekehrt ausführen.
Elektro-Zubehör
Zubehör zum Somfy Rolloantrieb Roll UP 28 WT 24 V Typ Code Preis
Schalter mit Netzteil Inis DC 1870071 287,60
Aufputzkappe für alle Modelle Inis-Chronis 9102004 12,60
Zentraltaster Centralis IB 1810094 59,50
Motorsteuerung bis 5 Antriebe Centralis DC-IB 1810153 131,50
Tastschalter S 51 1870061 31,00
Aufputzkappe für Tastschalter S 51 9660135 6,90
Gruppennetzteil bis 3 Antriebe Power 1,5 DC 1870149 137,90
Gruppennetzteil bis 5 Antriebe Power 2,7 DC 1870156 420,00
Gruppennetzteil bis 11 Antriebe (unterschiedlich) GPS 100 1870035 537,00
Gruppennetzteil bis 5 Antriebe Funk 2,5 DC RTS 1870157 627,00
Funk Handsender 1 Kanal 1 Pure RTS 1810630 85,90
Funk Handsender 4 Kanal 4 Pure RTS 1810631 153,50
Funk Wandsender Smoove Origin RTS 1810090 91,90
Funkempfänger extern Modul RTS DC 1870138 246,50
Funkempfänger intern RTS 24 DC 1811043 223,50
Zubehör zum Rolloantrieb Somfy Sonesse 40-6/20 230V Typ Code Preis
Funk Wandsender Smoove Origin RTS 1810090 91,90
Funk Handsender 1 Kanal 1 Pure RTS 1810630 85,90
Funk Handsender 4 Kanal 4 Pure RTS 1810631 153,50
Hirschmann - Stecker und Kupplung 230 Volt Hirschmann 230V 1801111 49,80
Aufpreis für Motor mit Funkempfänger 203,00
Weiteres Steuerungzubehör auf Anfrage
Verkaufpreise inkl. der gesetzlichen Mehrwertsteuer.
R54.20.Sie können auch lesen
