DIN 4108 Das neue Wärmebrückenbeiblatt Anforderungen und Anwendungen Dipl.-Ing. Marc Klatecki
Struktur und Inhalt
- Struktur und Aufbau
- Wesentliche Änderungen
- Wärmebrücken bei der energetischen Bilanzierung
- Gleichwertigkeitsnachweis
- Bauelemente
- Anhänge
- Beispiele für Kategorie A und B
Folie 2
!"#$%"$#&$'(&)'*+,"
!"#$%&(
!"#$%"$#&$'(&-$./+$ -,,01213'1&43'.5*#$'0 @,+'$'08/138A31,1 B1;*1'#+'(/1(3'0$'01' C=#2/,?""1# 63'71381&9$&:+$"13,+'8;*,5881' B1.1#1'9A#=.3,1 :1#1;*'$'0&
Wesentliche Änderungen
gegenüber der Fassung 2006
Folie 5Wesentliche Änderungen gegenüber DIN 4108 Beiblatt 2:2006-03
Umfang Planungsbeispiele
bislang: künftig:
95 399
Aufnahme neuer Planungsbeispiele
Tiefgarage, horizontale Anschlüsse, Gebäudetrennwände, untere Fenstertüranschlüsse,
Au>au- und Vorbaurollladenkästen, Pfosten-Riegel-KonstrukEonen
Einführung einer neuen energetischen Kategorie
Kategorie A(lt) mit ΔUWB = 0,05 W/(m2·K) und Kategorie B(esser) mit ΔUWB = 0,03 W/(m2·K)
Weitere Änderungen
- Überarbeitung und Ergänzung der Rechenrandbedingungen
- Anpassung der energetischen Qualität der Anschlüsse
- Einführung weitere Ersatzsysteme
- Bereitstellung von Formblättern, Anwendungsbeispielen und Referenzsystemen
Folie 6Berücksichtigung von Wärmebrücken bei der
energetischen Bilanzierung
Folie 7Berücksichtigung zusätzlicher Wärmeverluste gemäß EnEV und DIN V 4108-6 / DIN V 18599
Zuschlag auf wärmetauschende Hüllfläche setzt sich wie folgt zusammen:
- ohne Nachweis: ΔUWB = 0,10 W/(m2·K)
- Ausführung nach DIN 4108 Beiblaa 2: ΔUWB = 0,05 W/(m2·K)
- verbesserte Ausführung nach DIN 4108 Beiblaa 2: ΔUWB = 0,03 W/(m2·K)
- individuelle Berechnung: HT,WB über SYi·li
-> DUWB = HT,WB/Ages
Folie 8BerücksichUgung zusätzlicher Wärmeverluste gemäß EnEV und DIN V 4108-6 / DIN V 18599
Der pauschale sowie individuelle außenflächenbezogene Wärmebrückenzuschlag muss
folgende Wärmebrücken berücksichEgen:
- Gebäudekanten
- Sockelanschlüsse
- Fenster- und Fenstertüranschlüsse
- Dachanschlüsse
- Wand- und Deckeneinbindungen
- Deckenauflager
- Balkonplaaen, sonsEge auskragende Bauteile.
Folie 9Berücksichtigung zusätzlicher Wärmeverluste gemäß EnEV und DIN V 4108-6 / DIN V 18599
Korrektur von DUWB = 0,05 W/(m²K) bzw. DUWB = 0,03 W/(m²K) möglich, wenn für einzelne
Bauteilanschlüsse keine Gleichwertigkeit nachgewiesen werden kann.
Entsprechende Regelungen zu DIN V 18599-2 sind in der nächsten Folie auszugsweise
dargestellt
Verpflichtung zur rechnerischen Erfassung von Bauteilanschlüssen, die nicht im Beiblatt 2
enthalten sind
Entsprechende Regelungen dazu aus DIN V 18599-2 sind in der übernächsten Folie
auszugsweise dargestellt
Folie 10Berücksichtigung zusätzlicher Wärmeverluste gemäß EnEV und DIN V 4108-6 / DIN V 18599
Korrektur von DUWB = 0,05 W/(m²K) bzw. DUWB = 0,03 W/(m²K) nach DIN V 18599-2
Folie 11Berücksich*gung
Berücksich*gungzusätzlicher
zusätzlicherWärmeverluste
Wärmeverlustegemäß
gemäßEnEV
EnEVund
undDIN
DINVV4108-6
4108-6//DIN
DINVV18599
18599
Berücksichtigung zusätzlicher Wärmeverluste gemäß EnEV und DIN V 4108-6 / DIN V 18599
BerücksichEgung von imBerücksichtigung
Berücksichtigung von
von im
im Beiblatt
Beiblatt
Beiblaa 2 nicht enthaltenen 22 nicht
Details enthaltenen
nichtDIN
nach V 18599-2Details
enthaltenen Details nach
nach DIN
DIN VV
Folie 12GleichwerBgkeitsnachweis gemäß BeiblaD 2
Folie 13Gleichwertigkeitsnachweis
Bildlicher Gleichwertigkeitsnachweis
- Gleichwertigkeit über das konstruktive Grundprinzip
- Gleichwertigkeit ist grundsätzlich gegeben, wenn eine eindeutige Zuordnung des
konstruktiven Grundprinzips möglich ist und eine Übereinstimmung der
beschriebenen Bauteilabmessungen und Bauteileigenschaften vorliegt
- Gleichwertigkeit über den Wärmedurchlasswiderstand R der jeweiligen Schicht
- wenn die Wärmeleitfähigkeiten der einzelnen Schichten einer
Konstruktionslösungen von der Vorgabe des Beiblattes abweichen
- bei Maßabweichungen nicht über R zu führen!
- Der bildliche Nachweis gilt auch dann, wenn Referenzwert überschritten wird!
Folie 14Gleichwertigkeitsnachweis
Rechnerischer GleichwerAgkeitsnachweis
- bei keiner bildlichen ÜbereinsEmmung
- anhand von Wärmebrückenberechnung nach DIN EN ISO 10211
- Verwendung der angegeben Randbedingungen
- AlternaEv aus Wärmebrückenkatalogen oder Herstellerangaben

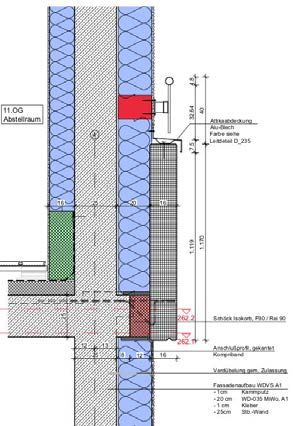

Folie 15Diese Zeichnung ist urheberrechtlich gesch tzt. Vervielf ltigung und Weitergabe an Dritte sind nur nach schriftlicher Zustimmung und unter Nennung des Verfassers erlaubt.
2019-05-07
V,13;*71#"30%13"8'+;*7138
Ma st. 1:10
DiN
D LKEN Ingenieurgesellschaft mbH
Format A3
Datum
='3143'0*>0'395+'%A)?'381".95+'31*B C'"18'%."1950(11
gez.
Johann-Krane-Weg 18
Anschluss FT.-Br stung / Isokorb
48149 M nster
nderung
4.8
4.8
Ausf hrungsplanung
Name
32.64
Achse: G-F / 4
11.OG
D_261 WDVS
11.OG
40
Zeichnungsinhalt
40
Balkon Abstellraum Attikaabdeckung
Ind. Datum
Attikaabdeckung
Alu-Blech Alu-Blech
Planung
55.7
4 Farbe siehe 4 Farbe siehe
Leitdeteil D_235 Leitdeteil D_235
7.5
7.5
WET_l5_arc_ad_xx_261_02_p
Neubau Wohnhochhaus Westendstra e
1.100
berzug breiter / h her - 40 x 18 cm
789%:
GWH Bauprojekte GmbH
60489 Frankfurt am Main
Westerbachstra e 33
70 16 25 20 16
Westendstra e 1A
50 10 16
789%:
34117 Kassel
40 10 10
nderung
1.170
1.119
1.121
sichtbare Klappleiste
96.5
Name
Projektbezeichnung
dauerelastische Fuge
Has
Projektstandort
15
9
Auftraggeber
Plannummer
15
berzug B x H _ 40 x 18 cm
Ind. Datum
02 190509
25
6
Isokorb _ H=18 cm
47
10
Thermische-Balkonfuge B=10 cm
18
zugelassene F90 - Deckenfuge
Fab. HBT, Isilastik
8
30
25
262.2 Brandschutzfuge EI 120 262.2 Sch ck Isokorb, F90 / Rei 90
20
3
11
9
262.1
2
262.1 12 13
Alu-Kasten 110x110 mm Anschlu profil, gekantet
f r Screengewebe Rechtsabroller 25 8 12 16 Kompriband
32 13 7.25 11 1.75 16
Kunststofffenster Gealan
Fl che: 0,12 m
Verd belung gem. Zulassung
Farbe au en: RAL 7039
innen: RAL 9010
Fassadenaufbau WDVS A1
;::%:
- 1cm Kammputz
- 20 cm WD-035 MiWo, A1
Faschenputz
L nge: 420 mm
- 1 cm Kleber
- 25cm Stb.-Wand
H he: 297 mm
A1 Qualit t
Schnitt 261.1 Schnitt 261.2 B1 Qualit t
!"#$%&5+Diese Zeichnung ist urheberrechtlich gesch tzt. Vervielf ltigung und Weitergabe an Dritte sind nur nach schriftlicher Zustimmung und unter Nennung des Verfassers erlaubt.
2019-05-07
V,13;*71#U0%13"8'+;*7138
Ma st. 1:10
DiN
D LKEN Ingenieurgesellschaft mbH
Format A3
Datum
='3143'0*>0'395+'%83)?'381".95+'31*B C'"18'%."1950(11
gez.
Johann-Krane-Weg 18
Anschluss FT.-Br stung / Isokorb
48149 M nster
nderung
4.8
4.8
Ausf hrungsplanung
Name
32.64
Achse: G-F / 4
11.OG
D_261 WDVS
11.OG
40
Zeichnungsinhalt
40
Balkon Abstellraum Attikaabdeckung
Ind. Datum
Attikaabdeckung
Alu-Blech Alu-Blech
Planung
55.7
4 Farbe siehe 4 Farbe siehe
! W&IXGOS
Leitdeteil D_235 Leitdeteil D_235
7.5
7.5
WET_l5_arc_ad_xx_261_02_p
Neubau Wohnhochhaus Westendstra e
1.100
berzug breiter / h her - 40 x 18 cm
789%:
GWH Bauprojekte GmbH
60489 Frankfurt am Main
Westerbachstra e 33
70 16 25 20 16
Westendstra e 1A
50 10 16
789%:
34117 Kassel
40 10 10
nderung
1.170
1.119
1.121
sichtbare Klappleiste
96.5
Name
Projektbezeichnung
dauerelastische Fuge
Has
Projektstandort
15
9
Auftraggeber
Plannummer
15
berzug B x H _ 40 x 18 cm
Ind. Datum
02 190509
25
6
Isokorb _ H=18 cm
47
10
Thermische-Balkonfuge B=10 cm
18
zugelassene F90 - Deckenfuge
Fab. HBT, Isilastik
8
30
25
262.2 Brandschutzfuge EI 120 262.2 Sch ck Isokorb, F90 / Rei 90
20
3
11
9
262.1
2
262.1 12 13
Alu-Kasten 110x110 mm Anschlu profil, gekantet
f r Screengewebe Rechtsabroller 25 8 12 16 Kompriband
32 13 7.25 11 1.75 16
Kunststofffenster Gealan
Fl che: 0,12 m
Verd belung gem. Zulassung
Farbe au en: RAL 7039
innen: RAL 9010
Fassadenaufbau WDVS A1
;::%:
- 1cm Kammputz
- 20 cm WD-035 MiWo, A1
Faschenputz
L nge: 420 mm
- 1 cm Kleber
- 25cm Stb.-Wand
H he: 297 mm
A1 Qualit t
Schnitt 261.1 Schnitt 261.2 B1 Qualit t
!"#$%&5.Gleichwertigkeitsnachweis
Beispiel GleichwerAgkeitsnachweis – Geschossdeckenanschluss
unbeheizt
Außen
Innen
Folie 18Gleichwertigkeitsnachweis
Beispiel Gleichwertigkeitsnachweis – Geschossdeckenanschluss
Ψ = 0,164
unbeheizt
Außen
Innen
Folie 19V,13;*71#"30%13"8'+;*7138
>0'395+'%83)?'381".95+'31*)'-DE*='320.88*F Nachweis der rechnerischen Gleichwertigkeit auf Grundlage von DIN EN ISO 10211:2018-03 für
Anschlussdetails der DIN 4108 Beiblatt 2:2018-12
7.1 Kellerboden Streifenfundament – Außenwand außengedämmt mit Wärmedämmstein – Bodenplatte
innengedämmt
Nachweis der rechnerischen Gleichwertigkeit auf Grundlage von DIN EN ISO 10211:2018-03 für
Anschlussdetails der DIN 4108 Beiblatt 2:2018-12
Kellerboden Streifenfundament – Außenwand außengedämmt mit Wärmedämmstein – Bodenplatte
innengedämmt
Anschlussdetail 7 aus Beiblatt 2 der DIN 4108 Legende
Bemessungswert der
Nr. Material
Wärmeleitfähigkeit
!
[W/(m"K)]
!-Wert Berechnung
1 Wärmedämmung 0,035
2 Perimeterdämmung 0,040
5.1 Mauerwerk 1,30
5.2 Mauerwerk 0,14 b = Dämmung auf Bodenplatte
[mm]
6 Stahlbeton 2,30
100 140 180
15 PERINSUL HL 50 mm 0,060
100 0,062 0,080 0,086
a = Dämmung
Außenwand
160 0,068 0,080 0,100
200 0,066 0,091 0,103
Referenzwert nach DIN 4108 Beiblatt 2
!ref " 0,19 W/(m·K)
Randbedingungen
Temperatur
!-Wert Berechnung fRsi-Wert Berechnung
fi fe innen außen
fRsi-Wert Berechnung
[-] [-] [°C] [°C]
Außenwand 1 0 20,0 -5,0
Bodenplatte oder Erdreich > 1 m 1 0,40 20,0 10,0
Wärmeübergangswiderstand
b = Dämmung auf Bodenplatte
!-Wert Berechnung fRsi-Wert Berechnung [mm]
Rsi Rse Rsi Rse 100 140 180
[m#$K/W] [m#$K/W] [m#$K/W] [m#$K/W]
100 0,882 0,882 0,881
Außenwand 0,13 0,04 0,25 0,04
a = Dämmung
Außenwand
Bodenplatte oder Erdreich > 1 m 0,17 0 0,25 0 160 0,893 0,893 0,893
!"#$"%$&'()'*+,'*-.+/'.+01&2$'+34(0+ 200 0,898 0,898 0,899
!"#$%&'()%#*+%&',%-./0%&'1./233&'42*%53+./0'
' '
!"#$"%$&'()'*+,'*-.+/'.+01&2$'+34(0+
!"#$%&'()%#*+%&',%-./0%&'1./233&'42*%53+./0'
'

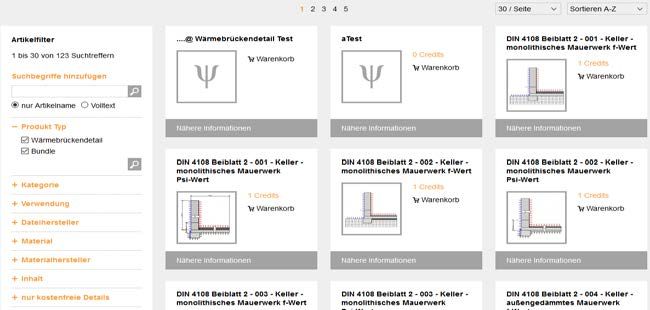

!"#$%&'6GleichwerUgkeitsnachweis
Wärmebrückenkataloge und Herstellerangaben
Quelle: www.wärmebrücken-online.de
Folie 21Bauelemente
Folie 22Bauelemente
Allgemeines
Fenster Lichtkuppel Vorhangfassade
Quelle: https://www.meier-bauelemente.de Quelle: https://www.bba-online.de Quelle: h8ps://www.neuffer.de
Dachflächenfenster Rollladenkasten
Quelle: http://www.brunner-bautec.de Quelle: http://www.herrmanns-bauelemente.de
Folie 23Bauelemente
Allgemeines
- Raffstorekästen u.a. werden im rechnerischen Gleichwertigkeitsnachweis je
nach Einbaulage und Konstruktion mit den Referenzwerten der
Rollladenkästen nachgewiesen
- Dämmschicht vor Verbreiterung darf nicht vermindert werden; alternativ
gedämmte Rahmenverbreiterung, R ≥ 0,75 m²K/W, zu verwenden
- untere Fenstertüranschlüsse mit Entwässerungsrinne müssen eine gedämmte
Rahmenverbreiterung (R ≥ 0,75 m²K/W) aufweisen; alternativ sind min. 4 cm
Dämmung unterhalb der Rinne anzuordnen
Folie 24Bauelemente
Wärmebrückenberechnungen mit Bauelementen
- Ersatzsystem wird auf Grundlage von DIN EN ISO 10211 berechnet
- detailliertes Fenster wird auf Grundlage von DIN EN ISO 10077-2 berechnet
- Referenzbauteile nach Anhang F, wird auf Grundlage von DIN EN ISO 10077-2
berechnet

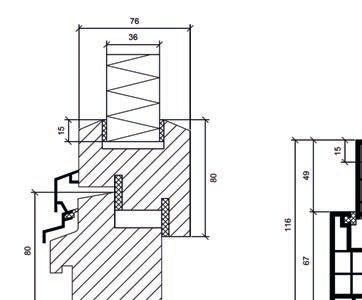

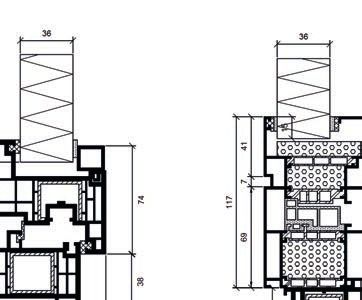

Folie 25Bauelemente
Ersatzsysteme
Ersatzmasken für:
- Fenster/Fenstertüren/Türen
- Dachflächenfenster
- Lichtkuppeln
- Vorhangfassaden
- Rollladenkasten
(in Berechnung der Wandfläche (z.B. Sturzrollladenkasten) bzw. der
Fensterfläche (z.B. Mini-Aufsatzkasten und Vorbaukasten) zugeschlagen
Folie 26Bauelemente
Ersatzsysteme
Ersatzmasken für:
- Fenster / Fenstertüren / Türen
- Dachflächenfenster
- Lichtkuppeln
- Vorhangfassaden
- Rollladenkasten
Folie 27Bauelemente
Ersatzsysteme
Ersatzmasken für:
- Fenster / Fenstertüren / Türen
- Dachflächenfenster
- Lichtkuppeln
- Vorhangfassaden
- Rollladenkasten
Folie 28Bauelemente
Ersatzsysteme
Ersatzmasken für:
- Fenster / Fenstertüren / Türen
- Dachflächenfenster
- Lichtkuppeln
- Vorhangfassaden
- Rollladenkasten
Folie 29Bauelemente
Ersatzsysteme
Ersatzmasken für:
- Fenster / Fenstertüren / Türen
- Dachflächenfenster
- Lichtkuppeln
- Vorhangfassaden
- Rollladenkasten
Folie 30Bauelemente
Ersatzsysteme
Ersatzmasken für:
- Fenster / Fenstertüren / Türen
- Dachflächenfenster
- Lichtkuppeln
- Vorhangfassaden
- Rollladenkasten der Wandfläche zugeschlagen
Folie 31Bauelemente
Ermittlung Ψvorh für individuellen Wärmebrückenzuschlag
- i.d.R. erfolgt Berechnung nach DIN EN ISO 10077-2
- Verwendung von Ersatzsystem in der Modellierung vernachlässigt
verschiedene Einflüsse auf den Ψ -Wert
- kann zu abzuweichenden Ergebnissen führen
- bei Anschlüssen mit Bauelementen jeweils zwei Referenz-Ψ-Wert angegeben:
- Ψref,Ers für Modellierung mittels Ersatzsystem
- Ψref,det für detaillierte Modellierung
Folie 32Bauelemente
Berechnung des längenbezogenen Wärmedurchgangskoeffizienten unter
Verwendung eines Ersatzsystems
muss nach folgender Gleichung korrigiert werden:
Y = Yrechn,Ers + (Yref,det - Yref,Ers)
mit
Yrechn,Ers Y-Wert, der unter Verwendung eines Ersatzsystems berechnet worden
ist
Yref,det angegebener Y-Wert bei detaillierter Modellierung
Yref,Ers angegebener Y-Wert bei Modellierung miaels Ersatzsystem
Alternabv ist der Referenzwert aus dem Beiblaa zu verwenden
Folie 33Bauelemente
ErmiOlung Yvorh für individuellen Wärmebrückenzuschlag - Beispiel
Berechnung mit Ersatzsystem nach Beiblatt 2
Ergebnis Ψ ref,Ers = -0,01 W/(m∙K)
Referenzwert nach Beiblatt 2 Ψref,Ers ≤ 0,02 / Ψref,det ≤ 0,07 W/(m∙K)
entspricht ΔΨ = 0,05 W/(m∙K)
Ψ ref,Ers = -0,01 W/(m∙K) + ΔΨ
= -0,01 W/(m∙K) + 0,05 W/(m∙K)
= 0,04 W/(m∙K) ≤ Ψref,det ≤ 0,07 W/(m∙K)
Folie 34Bauelemente
Berechnung des längenbezogenen Wärmedurchgangskoeffizienten unter
Verwendung eines Ersatzsystems
- Ersatzsystem ist geeignet, den sich einstellenden Temperaturfaktor fRsi
näherungsweise zu berechnen
- bei Fenstern und Fenstertüren (außer unterer Fenstertüranschluss)
à ermittelte Oberflächentemperatur ist zu korrigieren:
Rahmenmaterial Brüstung Laibung Sturz
[K] [K] [K]
Holz/KST -1,5 -0,5 -0,5
Metall -0,5 -3,0 -3,0
Folie 35:+$1,121'"1
@'#'%'"H4%$#30'*#7%*&3'*&'8.3003'%8'*='%'95"(")
!"#$%&(+Übersicht Anhang Beiblatt 2
Folie 37Übersicht Anhänge
- Anhang A
- Formblatt für den Nachweis der Gleichwertigkeit der Wärmebrücken zu
den Empfehlungen in DIN 4108 Beiblatt 2
- Anhang B
- Ermittlung eines projektbezogenen Wärmebrückenzuschlags
- Anhang C
- Anwendungsbeispiel
- Anhang D
- Fallunterscheidung für die Ermittlung des längenbezogenen
Wärmedurchgangskoeffizienten (Temperatur-Korrekturfaktoren)
- Anhang E
- Darstellung des Berechnungsansatzes für die detaillierte Ermittlung des
längenbezogenen Wärmedurchgangskoeffizienten von Fenster,
Fassadenelemente sowie Aufsatz- und Vorbauelemente
- Anhang F
- Referenzbauteile für Fenster, Dachflächenfenster, Lichtkuppeln,
Rollladenkästen und Fassadenprofile
Folie 38Unterschiede zwischen Kategorie A und B
Folie 39Kategorie A und Kategorie B
Beispiele für Kategorie A+B
Kellerboden
Thermische Entkopplung
Kategorie A Kategorie B
Folie 40Kategorie A und Kategorie B
Beispiele für Kategorie A+B
Bodenplatte auf Erdreich
Innengedämmt
Kategorie A Kategorie B
Folie 41Kategorie A und Kategorie B
Beispiele für Kategorie A+B
Innenwand
Thermische Entkopplung
Kategorie A Kategorie B
Folie 42Kategorie A und Kategorie B
Beispiele für Kategorie A+B
Balkonplatte
Thermische Trennung d ≥ 120
Kategorie A Kategorie B
Folie 43Kategorie A und Kategorie B
Beispiele für Kategorie A+B
Fensterlaibung
Fensterlage in Dämmebene
Kategorie A Kategorie B
Folie 44Kategorie A und Kategorie B
Beispiele für Kategorie A+B Dickere Wärmedämmung
Ortgang
Kategorie A Kategorie B
Folie 45Kategorie A und Kategorie B
Beispiele für Kategorie A+B Dickere Wärmedämmung oder thermische
Flachdach Entkopplung
Kategorie A Kategorie B
