Leistungsschalterfeld
Circuit-breaker cubicle
Typ / Type LDTM 12-24 kV
Zusatz zur Montage- und Betriebsanleitung
Addition to Operating Manual
Mittelspannungs- Medium voltage
Lastschaltanlage Typ LDTM switchgear type LDTM
mit Leistungsschalter with circuit-breaker
Bemessungsspannung bis 24 kV Rated voltage up to 24 kV
Bemessungsstrom bis 630 A Rated current up to 630 A
02/2020
DRIESCHER • WEGBERG
Alle Rechte vorbehalten / All rights reserved
DRIESCHER • WEGBERG 2020
2 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV
DRIESCHER • WEGBERG
INHALT CONTENTS
Inhalt 3 Contents 3
Sicherheitsvorschriften 4 Safety Regulations 4
Allgemeine Information 5 General Information 5
Bestimmungsgemäße Verwendung 5 Intended Use 5
Qualifiziertes Personal 5 Qualified Personnel 5
Normen und Vorschriften 6 Standards and Specifications 6
Betriebsbedingungen 7 Operating Conditions 7
Haftungsbeschränkungen 7 Liability Limitations 7
Beschreibung 8 Description 8
Zu dieser Anleitung 8 About this Manual 8
Allgemeines 9 General 9
Verriegelungen 10 Interlockings 10
Übersicht 11 Overview 11
Technische Daten 13 Technical Data 13
Montage 14 Assembly 14
Herausnahme des Leistungsschalters 15 Removal of Circuit-Breaker 15
Elektrischer Anschluss 16 Electrical Connection 16
Betrieb 16 Operation 16
Schaltvorgänge 16 Switching Operations 16
Schalten des Erdungsschalters 16 Switching of Earthing Switch 16
Verfahren des Leistungsschalters 17 Move of the Circuit-Breaker 17
Schalten des Leistungsschalters 17 Switching the Circuit-Breaker 17
Schaltfolge einer Kurzunterbrechung 18 Switching Sequence of an Auto-Reclosing 18
Instandhaltung 19 Maintenance 19
Wartungsanleitung 19 Maintenance Manual 19
Entsorgung 21 Waste Disposal 21
Abmessungen und Gewicht 22 Dimensions and Weight 22
Besonderer Hinweis! Special hint!
Sie haben eine luftisolierte Schaltanlage Typ You have bought an air-insulated
LDTM erworben, in der ein oder mehrere switchgear type LDTM with one or more
Leistungsschalterfelder integriert sind. integrated circuit-breaker cubicles.
Diese vorliegende Montage- und Betriebs- This operating manual only gives hints for
anleitung gibt lediglich spezielle Hinweise zur the use and operation of the circuit-
Handhabung und Bedienung der Leistungs- breaker cubicles and must only be used
schalterfelder und darf ausschließlich in together with the operating manual of the
Zusammenhang mit der Montage- und switchgear type LDTM and the operating
Betriebsanleitung der Schaltanlage Typ
manual of the Siemens circuit-breaker
LDTM und der Betriebsanleitung des
type SION, in which the general use and
Siemens Leistungsschalters Typ SION, in der
die allgemeine Handhabung und Bedienung operation is described.
beschrieben ist, angewendet werden.
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 3
DRIESCHER • WEGBERG
Sicherheitsvorschriften Safety Regulations
Die in der Betriebsanleitung enthaltenen Hinweise zu It is imperative to follow the operation instructions
regarding
- Transport - transport
- Montage - assembly
- Inbetriebnahme - setting to work
- Bedienung - operation
- Wartung - maintenance jobs
der Schaltanlage müssen unbedingt beachtet given in this manual for the switchgear.
werden.
Wichtige sicherheitstechnische Hinweise sind durch Important instructions such as safety notes are
folgende Symbole gekennzeichnet. Befolgen Sie identified by means of the following symbols. Follow
diese Hinweise, um Unfälle und Beschädigungen der these notes to avoid accidents and damage involving
Mittelspannungs-Schaltanlage zu vermeiden. the medium voltage switchgear.
Warnung vor einer Gefahrenstelle! Warning of a potential danger!
Warnung vor elektrischer Spannung! Warning of electrical voltage!
Besondere Hinweise! Special hints!
Diese Symbole finden Sie bei allen Hinweisen in You will find these symbols with all hints given in this
dieser Betriebsanleitung, bei denen Verletzungs- manual, where risk of injury or danger to life exists.
oder Lebensgefahr besteht.
Beachten Sie diese Hinweise und geben Sie diese Comply with these notes and pass them on to other
an anderes qualifiziertes Personal weiter. Neben qualified electrical technicians. Aside from these
diesen Hinweisen sind notes, comply with
- Sicherheitsvorschriften - Safety specifications
- Unfallverhütungsvorschriften - Accident prevention regulations
- Richtlinien und anerkannte Regeln der Technik - Standards and recognized rules of engineering
sowie sämtliche Instruktionen dieser Montage- und as well as all instructions and notes in these
Betriebsanleitung zu beachten! Operation and Assembly Instructions!
4 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV
DRIESCHER • WEGBERG
Allgemeine Information General Information
Bestimmungsgemäße Verwendung Intended use

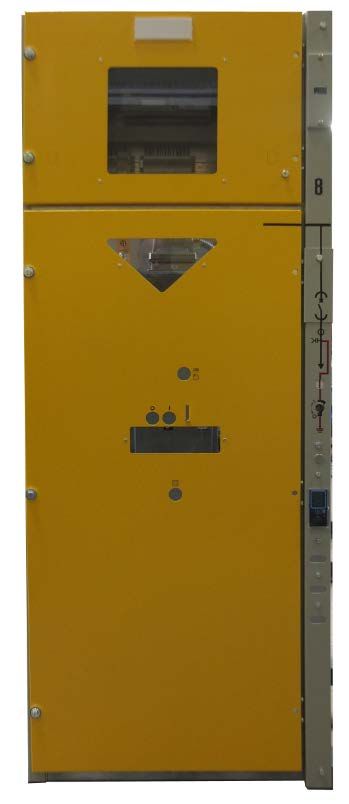

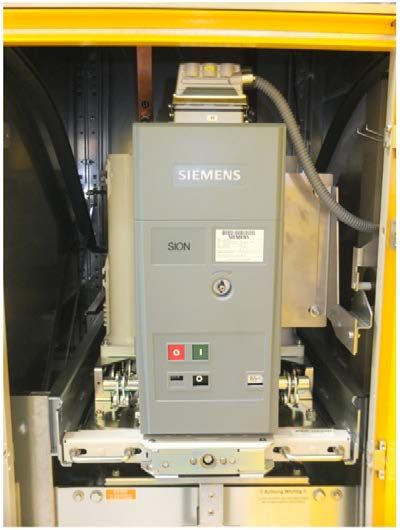

Das DRIESCHER-LDTM-Leistungsschalterfeld ist The DRIESCHER-LDTM circuit-breaker panel is a
ein typgeprüftes Mittelspannungs-Leistungsschalter- type-tested medium-voltage circuit-breaker panel for
feld für Innenraumanwendung mit einem Vakuum- indoor applications with a vacuum circuit-breaker in
Leistungsschalter in Einschubtechnik. withdrawable technique.
Der einwandfreie und sichere Betrieb der The proper and safe operation of the switchgear
Schaltanlage setzt voraus: requires the following pre-conditions:
- Sachgemäßer Transport und fachgerechte - Appropriate transport and correct storage
Lagerung
- Fachgerechte Montage und Inbetriebnahme - Professional assembly and setting to work
- Sorgfältige Bedienung und Instandhaltung durch - Accurate operation and maintenance through
qualifiziertes Personal qualified personnel
- Die Beachtung dieser Anleitung - The observation of this manual
- Die Einhaltung der am Aufstellungsort geltenden - The compliance with the regulations for
Aufstellungs-, Betriebs- und Sicherheitsbestim- installation, operation and safety, valid at site
mungen
Eine andere oder darüberhinausgehende Another or an extended use is not regarded as
Verwendung gilt als nicht bestimmungsgemäß. Für intended. The manufacturer does not guarantee for
hieraus resultierende Schäden haftet der Hersteller damages resulting from it.
nicht.
Das Risiko trägt allein der Betreiber / Benutzer. The risk is exclusively beared by the operator / user.
Qualifiziertes Personal Qualified personnel
Qualifiziertes Personal im Sinne dieser Anleitung Qualified personnel in accordance with this manual
sind Personen, die mit der Aufstellung, Montage, are people, being familiar with the installation,
Inbetriebsetzung, Instandhaltung und dem Betrieb assembly, setting to work, maintenance and
des Produktes vertraut sind und durch ihre Tätigkeit operation of this product and have the relevant
über entsprechende Qualifikationen verfügen, wie qualifications, i.e.:
z.B.:
- Ausbildung und Unterweisung bzw. - education and instruction as well as authorised
Berechtigung, Stromkreise und Geräte / permission to switch ON and OFF, to earth and
Systeme gemäß den Standards der to mark circuits and devices / systems
Sicherheitstechnik ein- und auszuschalten, zu according to the standards of safety
erden und zu kennzeichnen engineering
- Ausbildung oder Unterweisung gemäß den - education or training according to the standards
Standards der Sicherheitstechnik in Pflege und of safety engineering in care and use of
Gebrauch angemessener Sicherheitsausrüstung adequate safety equipment
- Schulung in Erste Hilfe und zum Verhalten bei - training in first aid and how to behave in the
möglichen Unfällen event of an accident
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 5
DRIESCHER • WEGBERG
Normen und Vorschriften Standards and specifications
Vorschrift der Berufsgenossenschaft Specifications of the German Trade
Association
DGUV Vorschrift 1 Grundsätze der Prävention DGUV standard 1 Basics of prevention
DGUV Vorschrift 3 Elektrische Anlagen und DGUV standard 3 Electrical systems and
Betriebsmittel Equipment
DIN/VDE-Bestimmungen Standards
DIN VDE 0101 Errichten von Starkstrom- DIN VDE 0101 Power installations exceeding
anlagen mit Nennspannungen AC 1 kV
über 1 kV
DIN VDE 0105 Betrieb von elektrischen EN 50110-1 Operation of electrical
Anlagen installations
VDE 0670 Teil 4 Hochspannungssicherungen IEC 60282-1 High-voltage fuses
VDE 0671 Teil 1 Gemeinsame Bestimmungen IEC 62271-1 Common specifications for high-
für Hochspannungs- voltage switchgear and
Schaltgeräte-Normen controlgear standards
VDE 0671 Teil 100 Wechselstrom- IEC 62271-100 Alternating-current circuit-
Leistungsschalter breakers
VDE 0671 Teil 102 Wechselstromtrennschalter IEC 62271-102 Alternating current
Erdungsschalter disconnectors and earthing
switches
VDE 0671 Teil 200 Metallgekapselte Wechsel- IEC 62271-200 Alternating current metal-
strom-Schaltanlagen für enclosed switchgear and
Bemessungsspannungen über controlgear for rated voltages
1 kV bis einschließlich 52 kV above 1 kV and up to and
including 52 kV
VDE 0682 Teil 415 Spannungsprüfsystem IEC 61243-5 Voltage detecting systems
6 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV
DRIESCHER • WEGBERG
Betriebsbedingungen Service Conditions
Normale Betriebsbedingungen Standard service conditions
Die Schaltanlage ist für normale Betriebsbe- The switchgear is designed for normal service
dingungen von Innenraum-Schaltgeräten und conditions of indoor switches and indoor switchgears
-Schaltanlagen bei folgenden Umgebungs- at the following ambient temperatures:
temperaturen ausgelegt:
Höchstwert + 60 °C* Maximum value + 60 °C*
Tiefstwert - 25 °C Lowest value - 25 °C
Sonder-Betriebsbedingungen Special Service Conditions
Nach VDE 0671 Teil 1 können von den normalen In accordance with IEC 62271-1, the manufacturer
Betriebsbedingungen abweichende Betriebsbeding- and the user can agree to operating conditions that
ungen zwischen Hersteller und Betreiber vereinbart deviate from the standard conditions. The
werden. Zu jeder Sonder-Betriebsbedingung muss manufacturer must be asked in advance about any
der Hersteller vorher befragt werden. special service condition.
* bei Umgebungstemperaturen > 40 °C Reduktionsfaktoren berücksichtigen * at ambient temperatures > 40 °C take care of the reduction factors
Haftungsbeschränkungen Liability limitations
Alle in dieser Montage- und Betriebsanleitung All technical information, data and notes for the
enthaltenen technischen Informationen, Daten und installation, operation and maintenance of the
Hinweise für die Installation, Bedienung und Wartung medium voltage switchgear contained in these
der Schaltanlage entsprechen dem Stand der Operation and Assembly Instructions are current as
Drucklegung und erfolgen unter Berücksichtigung of the day of printing and are stated to the best of our
unserer bisherigen Erfahrungen und Erkenntnisse knowledge on the basis of our experience and know-
nach bestem Wissen. how.
Für etwaige Fehler oder Unterlassungen haften wir We accept liability for any errors or omissions, to
unter Ausschluss weiterer Ansprüche im Rahmen the exclusion of further claims, within the scope
der im Hauptvertrag eingegangenen Mängel- of the agreed warranty. Claims for compensation
haftungsverpflichtungen. Ansprüche auf Schadens- for damage are excluded, regardless of the
ersatz, gleich aus welchem Rechtsgrund derartige legal basis for those claims, unless they are
Ansprüche hergeleitet werden, sind ausgeschlossen, the result of intent or gross negligence.
soweit sie nicht auf Vorsatz oder grober
Fahrlässigkeit beruhen.
Translations are made to the best of knowledge.
Liability of any kind shall therefore not be accepted
for faults made in the translation even if the
operating instruction is translated by us or by a third
party. Solely the German text shall prevail.
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 7DRIESCHER • WEGBERG
Beschreibung Description
Zu dieser Anleitung About this manual
Diese Anleitung enthält aus Gründen der Due to reasons of clarity this manual does not
Übersichtlichkeit nicht sämtliche Detailinformationen contain all detailed information about all types of this
zu allen Typen des Produktes. Sie kann auch nicht product. It also cannot consider every imaginable
jeden denkbaren Fall der Aufstellung oder des case of installation or operation. Details regarding the
Betriebes berücksichtigen. Einzelheiten zur technical design, as i.e. technical data, secondary
technischen Auslegung, wie z.B. technische Daten, devices, diagrams please refer to the order
Sekundäreinrichtungen, Schaltpläne, entnehmen Sie documents.
bitte den Auftragsunterlagen.
Die Schaltanlage unterliegt im Rahmen des The switchgear is within the scope of technical
technischen Fortschrittes einer ständigen progress subjected to a permanent development. As
Weiterentwicklung. Soweit auf den einzelnen Seiten far as nothing else is noted on the single pages of
dieser Anleitung nichts anderes vermerkt ist, bleiben this manual, the right of changes of the indicated
Änderungen der angegebenen Werte und values and drawings is reserved. All dimensions are
Abbildungen vorbehalten. Alle Maße sind in mm indicated in mm.
angegeben.
Wenn Sie weitere Informationen wünschen oder falls If you require more information or if problems arise,
Probleme auftreten, die in der Anleitung nicht which are not enough discussed in detail, please ask
ausführlich genug behandelt werden, fordern Sie die our customer service or the relevant representation
Auskunft über unseren Kundendienst oder die for more information.
zuständige Vertretung an.
Geben Sie bitte bei Rückfragen oder Ersatzteil- Please indicate the following data shown on the
bestellungen folgende auf dem Typenschild nameplate for queries or spare parts orders:
angegebene Daten an:
- Stations-, Geräte-, Anlagentyp - station, switch or switchgear type
- Auftragsnummer - order number
- Fabrikationsnummer - serial number
- Baujahr - year of manufacture
Durch Angabe dieser Daten ist gewährleistet, dass Specifying these items ensures that you will receive
Ihnen die richtigen Informationen oder die benötigten the correct information or the required spare parts.
Ersatzteile zugehen.
Fritz Driescher KG Fritz Driescher KG
Spezialfabrik für Elektrizitätswerksbedarf Spezialfabrik für Elektrizitätswerksbedarf
GmbH & Co. GmbH & Co.
Industriestraße 2 Industriestraße 2
41844 Wegberg 41844 Wegberg
Germany
Telefon 02434 81-1 Phone: 0049 2434 81-1
Telefax 02434 81-446 Fax: 0049 2434 81-446
www.driescher-wegberg.de www.driescher-wegberg.de
e-mail: service@driescher-wegberg.de e-mail: service@driescher-wegberg.de
Wir weisen darauf hin, dass der Inhalt dieser We point out that the content of this manual is not
Anleitung nicht Teil einer früheren oder bestehenden part of a previous or existing agreement, or is a
Vereinbarung, oder Zusage eines promise of a legal relationship or shall change this.
Rechtsverhältnisses ist oder dieses ändern soll. All obligations of DRIESCHER arise from the
Sämtliche Verpflichtungen der Firma DRIESCHER respective contract of sale, which includes the
ergeben sich aus dem jeweiligen Kaufvertrag, der complete and exclusive valid warranty regulation.
auch die vollständige und allein gültige These contractual warranty regulations are neither
Mängelhaftungsregelung enthält. Diese vertraglichen extended nor limited through the remarks of this
Mängelhaftungsbestimmungen werden durch die manual.
Ausführungen dieser Anleitung weder erweitert noch
beschränkt.
8 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kVDRIESCHER • WEGBERG
Allgemeines General
Das LDTM - Leistungsschalterfeld besteht aus: The circuit-breaker cubicle type LDTM consists of:
- ausfahrbaren Vakuum-Leistungsschalter - vacuum circuit-breaker, draw-out type
- Verfahreinheit - moving module
- am Kabelabgang angeordneten Erdungsschalter - earthing-switch connected at the cable exit
- Anti-Berst-System (ABS) - Anti-Burst-System (ABS)
Das LDTM-Leistungsschalterfeld in Einschubtechnik The circuit-breaker cubicle type LDTM in draw-out
entspricht sowohl in der technischen Konzeption als design corresponds to the most recent state of
auch in der Fertigungstechnologie dem neuesten development regarding the technical concept and the
Stand der Entwicklung. In dem Leistungsschalterfeld production technology as well. A recess for the L.V.
ist im oberen Bereich eine Niederspannungsnische instruments like relays, protective equipment,
für Relais, Schutzschalter, Klemmleisten usw. terminal strips, etc. is set in the top area of the circuit-
angeordnet. Die Abdeckblende ist mit Scharnieren breaker cubicle. The cover is fixed by means of joints
befestigt und über druckfeste Schnellverschlüsse zu and is opened via pressure-resistant rapid locks. As
öffnen. Optional können hier verschiedene an option, various LV display devices can be installed
NS-Anzeigegeräte integriert sein. In der Tür befinden here. There are openings in the door for the moving
sich Ausschnitte für die Verfahrkurbel und die crank, and the manual control for the circuit-breaker.
Handbetätigung des Leistungsschalters. Links- oder Door and cover can either be hinged at left or right
Rechtsanschlag von Tür und Blende sind möglich. In side. In the right rail of the cubicle is the earthing
dem rechten Holm des Feldes befindet sich sowohl drive and the mimic diagram. Optionally an electric
der Erderantrieb als auch das Blindschaltbild. position indicator can be installed, which shows the
Optional kann ein elektrischer Stellungsanzeiger switch position of the circuit-breaker. All switching
eingebaut sein, der den Schaltzustand des operations can be performed with closed door. Below
Leistungsschalters anzeigt. Alle Schalthandlungen the circuit-breaker there is a recess for the protection
sind bei geschlossener Tür durchführbar. Schutz- and measurement transformers and the terminal
und Messwandler sowie die Kabelanschlussfahnen lugs.
befinden sich unterhalb des Leistungsschalters.
Das LDTM-Leistungsschalterfeld kann in folgenden The circuit-breaker cubicle type LDTM is available
Feldvarianten gebaut werden: in the following cubicle variants:
- Einspeisefeld oder Abgangsfeld - as incoming or outgoing cubicle
- Längskupplung mit oder ohne Schutzeinrichtung - longitudinal coupling with or without protective
equipment
- Übergabefeld - transfer cubicle
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 9DRIESCHER • WEGBERG
Verriegelungen Interlockings
Das Leistungsschalterfeld beinhaltet serienmäßig The circuit-breaker cubicle is equipped with the
folgende Verriegelungen: following standard interlockings:
- Der Leistungsschalter kann in Trenn- und - The circuit-breaker can be switched electrically
Betriebsstellung sowohl elektrisch als auch and mechanically in isolated and operating
mechanisch geschaltet werden. position.
- Der Leistungsschalter kann nicht im - In ON-position the circuit-breaker cannot
eingeschalteten Zustand von der Trenn- in die be operated from isolated into operating
Betriebsstellung und umgekehrt verfahren position and reverse.
werden.
Beim Erdungsschalter im Leistungsschalterfeld sind With an earthing switch in the circuit-breaker cubicle
serienmäßig folgende Verriegelungen vorhanden: the following interlockings are standard:
- Der Erder ist nur in Trenn- und Außenstellung - The earthing switch can only be switched,
des Leistungsschalters schaltbar. provided the circuit-breaker is in isolated and
removed position.
- Der Leistungsschalter kann nur bei aus- - The circuit-breaker can only be moved into
geschaltetem Erder in Betriebsstellung verfahren operating position provided the earthing switch is
werden. in OFF-position.
Optional können folgende Verriegelungen eingebaut As an option the following interlockings can be
sein: installed:
- Bei Ausfall der Steuerspannung ist ein - With a breakdown of the control voltage a making
Einschalten des Leistungsschalters elektrisch operation of the circuit-breaker is electrically and
und mechanisch nicht möglich (Einschalt- mechanically impossible (closing lock-out).
sperre).
- The door of the circuit-breaker cubicle can only
- Die Tür des Leistungsschalterfeldes kann nur bei be opened with earthing switch in ON-position.
eingeschaltetem Erder geöffnet werden.
Schalthebel nach dem Schaltvorgang Always remove the switch crank from the
immer aus den Antriebsöffnungen heraus- drive sockets after the switching operation.
ziehen.
10 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kVDRIESCHER • WEGBERG
Übersicht Leistungsschalterfeld Overview Circuit-breaker cubicle
1
6
2
3
7
4
7a 7b
8
9
5
10
1. Beschriftungsschild 1. Label
2. Niederspannungsnische 2. Low-voltage recess
3. Einschubführung für Einschubplatte 3. Insertion guide for insulating protective plate
4. Sichtscheibe 4. Inspection window
5. Bedienfeld für Leistungsschalter (siehe dazu 5. Operating panel for circuit-breaker (see also
auch Betriebsanleitung SION) operating manual SION)
6. Kurzschlussanzeiger (optional) 6. Short circuit indicator (optional)
7. Blindschaltbild 7. Mimic diagram
7a. Mit Schaltersymbol 7a. With switch symbol
7b. Mit elektrischer Schalterstellungsanzeige 7b. With electrical switch position indication for
für Leistungsschalter (Fremdspannung circuit-breaker (separate voltage source
erforderlich) necessary)
8. Schalterstellungsanzeige für Erdungsschalter 8. Switch position indicator for earthing switch
9. Antriebsöffnung für Erdungsschalter 9. Drive opening for earthing switch
10. Messbuchsen für kap. Spannungs-/ 10. Measuring sockets for testing the capacitive
Phasenvergleichsmessung (optional) voltage/phase comparison (optional)
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 11DRIESCHER • WEGBERG

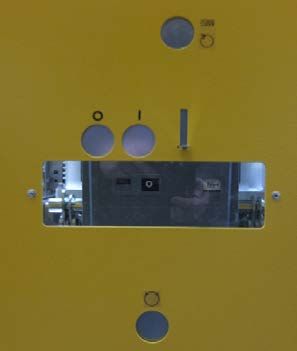

Türblende Door cover
14
12
11 13
15
11. Öffnung für Druckknopf “AUS“ 11. Opening for pushbutton „OFF“
12. Öffnung für Druckknopf “EIN“ 12. Opening for pushbutton „ON“
13. Hebel zum Öffnen der Antriebsverschließung 13. Lever to open the drive closure
14. Öffnung für Handkurbel zum Spannen der Ein- 14. Opening for hand crank to charge the closing
und Ausschaltfeder and opening spring
15. Öffnung für Handkurbel zum Verfahren des 15. Opening for hand crank to move the circuit
Leistungsschalters breaker
Bedienfeld Leistungsschalter Operating panel circuit-breaker
19
16 17
21 20
18
16. Druckknopf “AUS“ 16. Pushbutton „OFF“
17. Druckknopf “EIN“ 17. Pushbutton „ON“
18. Schalterstellungsanzeige 18. Switch position indication
19. Öffnung für Handkurbel 19. Opening for hand crank
20. Federzustandsanzeige 20. Spring status indication
21. Schaltspielzählwerk 21. Operations counter

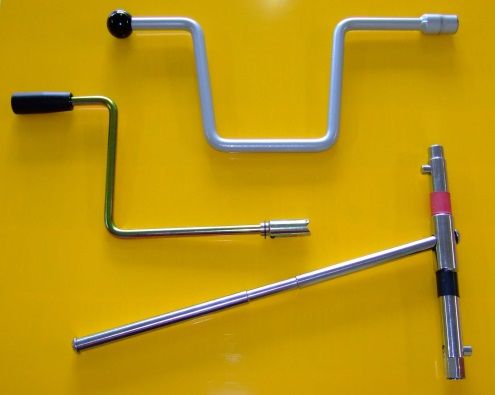

Schaltzubehör Switching accessory
22. Verfahrkurbel 22. Moving crank
23. Handkurbel zum Spannen 23. Hand crank for charging the
der Ein- und Ausschaltfeder closing and opening spring
24. Schaltkurbel 22 24. Switch crank
23
24
12 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kVDRIESCHER • WEGBERG
Technische Daten Technical Data
Bemessungsgrößen Rated Values
Bemessungsspannung 12 kV 17,5 kV 24 kV Rated voltage
Bemessungs- Rated power frequency
28/32 kV 38/45 kV 50/60 kV
Stehwechselspannung withstand voltage
Bemessungs- Rated lightning impulse
75/85 kV 95/110 kV 125/145 kV
Stehblitzstoßspannung withstand voltage
Bemessungsfrequenz 50/60 Hz Rated frequency
Bemessungsstrom 630 A Rated current
20 kA 1 s6)
Bemessungs-Kurzzeitstrom Rated short-time current
20 kA 3 s1)
Bemessungs-Stoßstrom 50 kA Rated peak withstand current
Bemessungs- Rated short-circuit making
50 kA
Kurzschlusseinschaltstrom current
Bemessungs- Rated mainly active load
20 kA
Kurzschlussausschaltstrom breaking current
O – 0,3 s – CO – 3 min - CO6)
Bemessungs-Schaltfolge Rated operating sequence
O – 0,3 s – CO – 15 s – CO1)
IAC AFLR
Störlichtbogenqualifikation IAC AFL 20 kA 1 s Internal Arc Classification
25 kA 1 s
Admissible ambient
Zul. Umgebungstemperaturen - 25 °C - + 60 °C2)
temperatures
Schaltklassen E2 – M2 – C2 Rating classes
1) optional 1) optional
2) bei Umgebungstemperaturen > 40 °C Reduktionsfaktoren 2) at ambient temperatures > 40 °C consider reduction factors
berücksichtigen
Richtwerte für die Funktionszeiten Guide values for the processing times
Einschaltzeit < 75 ms Closing time
Ausschaltzeit < 80 ms Opening time
Lichtbogenzeit < 15 ms Arcing time
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 13DRIESCHER • WEGBERG
Montage Assembly
Transport und Lagerung Transport and Storage
Das LDTM- Leistungsschalterfeld darf nur stehend The circuit-breaker cubicle type LDTM must only
transportiert werden. Für Lagerung und jeglichen be transported in an upright standing position. For
Transport muss der Leistungsschalter ausgeschaltet storage and any transport the circuit breaker must be
(Schaltstellungsanzeiger auf „0“) und die switched OFF (switch position indicator shows “0”)
Einschaltfeder entspannt sein (Federpeicheranzeige and the closing spring must be released (display of
auf Symbol „entspannt“). Der Leistungsschalter the spring storage mechanism on the symbol “without
muss sich in eingefahrenem Zustand befinden. tension”). The circuit-breaker must be in draw-in
position.
Schaltfeldverschraubung Screwing of the cubicle
Bei Schaltanlagen, die als Einzelzellen geliefert With switchgears that are supplied as single cubicles,
werden, müssen die Einzelzellen am Aufstellungsort the single cubicles have to be aligned at the
ausgerichtet und entsprechend am vorderen und installation site and accordingly screwed on the front
hinteren Längsholm verschraubt werden (jeweils 1 and on the rear longitudinal cross-rail (every time with
Schraube M10). Anschließend müssen die 1 M10 screw). Then the actuation shafts of the Anti-
Auslösewellen des Anti-Berst-Systems (ABS) Burst-System (ABS) have to be coupled (see manual
gekuppelt werden (siehe Bedienungsanleitung für for LDTM switchgear chapter: “coup-ling of actuation
LDTM- Anlage Kapitel: „Kuppeln der Auslösewellen shafts of Anti-Burst-System with single cubicle
des Anti-Berst-Systems bei Einzelfeldlieferung“). delivery).
Kabelanschluss Cable Connection
Sämtliche Kabelanschlussstellen sind als Flach- All cable connection points are designed as flat
anschlüsse ausgebildet und in der Anschlusszone connections and are type-tested for the connection
typgeprüft. Geeignet sind Endverschlüsse area. Suitable connections are terminations of
verschiedener Fabrikate in Verbindung mit various trademarks in connection with flat cable lugs.
Flachkabel-schuhen. Zur Erleichterung der To facilitate the connection works the cables should
Anschlussarbeiten sollten die Kabel vor Aufstellung be ready for use before the installation of the
der Anlage anschlussfertig sein. Das Kabelende switchgear starts. Strip the cable end isolation
nach Montage-anweisung des Kabelgarnituren- according to the instructions of the cable
Herstellers absetzen und Kabelgarnituren montieren. manufacturer and install the cable fittings.
Die Kabelschellen zur Befestigung der The cable clamps for mounting the cable
Kabel müssen unterhalb der Endver- have to be installed underneath the sealing
schlüsse angebracht werden! ends!
14 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kVDRIESCHER • WEGBERG
Nach dem Aufstellen der Anlage am Aufstellungsort: After the installation of the switchgear at site:
- Den Leistungsschalter aus der Schaltzelle
herausnehmen (siehe Kapitel Herausnahme - Remove the circuit-breaker from the cubicle
des Leistungsschalters) (see chapter “Removal of circuit breaker”)
- Entsprechende Kabelenden aus dem
Kabelzwischenboden oder Kabelkanal in den - Guide the relevant cable ends from the
Kabelanschlussraum führen intermediate cable basement or cable duct
- Die Kabel mit den Anschlusskontakten into the cable connection area
verschrauben - Screw the cables with the connection
contacts
Achten Sie darauf, dass keine Take care that the contact terminals are
mechanischen Spannungen auf die not under mechanical tension.
Kontaktanschlusslaschen einwirken.
Herausnahme des Leistungsschalters Removal of circuit breaker
- Den Leistungsschalter ausschalten! - Switch the circuit-breaker into OFF-position!
- Den Leistungsschalter in Trennstellung - Put the circuit-breaker into isolated position
bringen (siehe Seite 17) (see page 17)
- Den Erdungsschalter in EIN- Stellung bringen - Switch the earthing switch into ON-position
(siehe Seite 16) (see page 16)
- Die Einschubplatte durch die Einschubführung - Insert the insulating protective plate into the
(Nr.3 Seite 11) in das Schaltfeld einschieben cubicle and this through the insertion guide
(no.3 on page 11)
- Die Schaltfeldtür öffnen - Open the cubicle door
- Den Steuerleitungsstecker vom Leistungs- - Separate the control wire plugs from the
schalter trennen und die Verriegelungsbleche circuit-breaker and remove the interlocking
entfernen sheets
- Bei dem Leistungsschalter Typ SION Fabrikat - Loosen the lateral arrest bolts at the circuit-
Siemens, die seitlichen Griffe nach innen breaker make SIEMENS type SION by
ziehen, um die Sperre zu lösen (siehe Bild 1) pulling the handholds inside (see Fig. 1)
- Den Leistungsschalter mit der Einschub- - Remove the circuit-breaker with the drawout
kassette aus der Schaltzelle herausziehen und plate from the cubicle and put it onto a
auf einen Montagetisch o. ä. ablegen working table or a similar object.
Bild 1: Leistungsschalter SION
Fig. 1: Circuit-breaker SION
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 15DRIESCHER • WEGBERG
Elektrischer Anschluss Electrical Connection
Bei fremdspannungsversorgten Geräten muss der Equipments which need an auxiliary power supply
elektrische Anschluss gemäß dem vom Hersteller have to be connected according to the wiring
beigefügten Verdrahtungsplan ausgeführt werden. diagram provided by the manufacturer. The electrical
Der elektrische Schalterstellungsanzeiger (optional) switch position indicator (optional) needs an auxiliary
benötigt zur Anzeige eine Fremdspannung. Ohne power supply to show the correct switch position.
Fremdspannung zeigt er einen diagonalen Balken! Without auxiliary power supply, it shows a diagonal
beam!
Betrieb Operation
Beachten Sie, dass bei Schaltanlagen mit Remark: switchgears with activated remote
Fernsteuerung nach Umschalten auf control can still be switched ON- or OFF
Fernsteuerung (optional) der Leistungs- (optional) mechanically directly at the
schalter weiterhin direkt an der switchgear via the push-button.
Schaltanlage mechanisch mit Druckknopf
EIN bzw. AUS geschaltet werden kann.
Anti-Berst-System (ABS) Anti-Burst-System (ABS)
Die Funktionsweise des ABS ist in der Bedienungs- The function of the ABS is described in the operating
anleitung für LDTM-Anlagen beschrieben. instructions for LDTM switchgear.
Die Auslösemechanik des ABS wurde im The release mechanism of the ABS has
Werk optimal eingestellt. Nehmen Sie been optimally set in the factory. Therefore,
daher keine Veränderungen an der do not make any changes to the release
Auslösemechanik vor, da dies ansonsten mechanism, as this may result in
zu Fehlverhalten oder Nichtansprechen des malfunction or non-response of the ABS.
ABS führen kann.
Schaltvorgänge Switching Operations
Schalten des Erdungsschalters Switching of earthing switch
(Nur in Trennstellung des Leistungsschalters) Der (Only with circuit-breaker in isolated position) The
dreipolige Erdungsschalter ist mit einer Schnell- three-pole earthing switch is equipped with a quick
einschaltung ausgerüstet und damit kurzschluss- making device and thus it is short-circuit-making-
einschaltfest. resistant.
Erdungsschalter EIN-schalten: Switch ON earthing switch:
Stecken Sie die Schaltkurbel (24, rotesEnde) Insert the switch crank (24 red end) into the
in die Antriebsbuchse (9) des Erdungs- drive socket (9) of the earthing switch and
schalters und Drehen Sie den Schalthebel im turn the switch crank clockwise (the switch
Uhrzeigersinn (Schalterstellungsanzeiger (8) position indicator (8) is in a vertical
steht senkrecht). position).
Erdungsschalter AUS-schalten: Switch OFF earthing switch:
Stecken Sie den Schalthebel in die Insert the switch crank into the
Antriebsöffnung (9) des Erdungs-schalters drive socket (9) of the earthing switch and
und Drehen Sie den Schalthebel gegen den turn the switch crank anticlock-wise (The
Uhrzeigersinn (Schalterstellungsanzeiger (8) switch position indicator (8) is
DRIESCHER • WEGBERG
steht waagerecht). in a horizontal position).
Bild 1: Erdungsschalter “EIN”
Fig. 1: Switch earthing „ON“
16 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kVDRIESCHER • WEGBERG
Verfahren des Leistungsschalters Move of circuit breaker
Das Leistungsschalterfeld ist mit einer The circuit-breaker cubicle is equipped with
Verfahreinheit in Einschubtechnik ausge- a slide-in-module in draw-out technique.
rüstet.
Um den Leistungsschalter aus der To move the circuit-breaker out of the
Trennstellung verfahren zu können, muss isolated position the earthing switch must
der Erder ausgeschaltet werden, wie es im be switched OFF, according to the
Kapitel “Schalten des Erdungsschalters“ description in chapter “switching of earthing
beschrieben wurde. Dadurch wird die switch”. Thus the interlocking of the slide-in-
Verriegelung der Verfahrvorrichtung module is released. To operate the circuit-
freigegeben. Um den Leistungsschalter breaker the cover must always be opened
bedienen zu können muss immer die with the lever (13). Insert the moving crank
Blende mit dem Hebel (13) geöffnet (22) into the opening (15) and crank
werden. Die Verfahrkurbel (22) wird in die clockwise until the circuit-breaker is in the
Öffnung (15) gesteckt und im Uhrzeigersinn operating position.
gekurbelt, bis der Leistungsschalter sich in
der Betriebsstellung befindet. The withdrawal of the circuit-breaker into
Das Ausfahren des Leistungsschalters in isolated position is made in reverse (crank
Trennstellung erfolgt auf umgekehrtem anticlockwise). This movement is also only
Wege (Kurbeln gegen den Uhrzeigersinn) possible with circuit-breaker in OFF-
und ist, wie auch beim Einfahren, nur position, as with the insertion.
bei ausgeschaltetem Leistungsschalter
möglich.
Falls sich der Leistungsschalter If the circuit-breaker cannot be
nicht verfahren lässt, kontrollieren moved, please check the switch
Sie bitte die Schalterstellungen. positions. If the circuit-breaker is
Bei noch eingeschaltetem still in ON-position the moving
Leistungsschalter ist das Auf- crank cannot be attached due to an
stecken der Verfahrkurbel durch interlocking.
eine Verriegelung nicht möglich.
Unmittelbar nach Verlassen der Directly after leaving the isolated position
Trennstellung ist der Erder gegen the earthing switch is interlocked against
Einschalten verriegelt. reclosing.
DRIESCHER • WEGBERG
Schalten des Leistungsschalters Switching of circuit-breaker
Manuelle Betätigung des Leistungsschalters Manual operation of circuit-breaker
Schaltfolge EIN – AUS switching sequence ON – OFF
1. Kraftspeicher spannen 1. Charging of energy storage mechanism
Mit der Handkurbel (23) durch die Öffnung Place the hand-crank (23) into the opening
(14) den Kraftspeicher langsam im (14) and turn it slowly in clockwise direction
Uhrzeigersinn drehen bis die Federzustands- until the spring status indication (20)
anzeige (20) umspringt. Die Kraft der Feder changes. The power of the spring is sufficient
reicht aus für einen kompletten Schalt- for one complete switching operation ON –
vorgang EIN – AUS. OFF.
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 17DRIESCHER • WEGBERG
2. Leistungsschalter EIN-schalten 2. Switch “ON” circuit-breaker
Druckknopf “EIN“ (17) durch Öffnung Press pushbutton “„ON“ (17) through the
(12) betätigen. Der Leistungsschalter opening (12). The circuit-breaker
schaltet EIN. switches “ON”.
Die Schalterstellungsanzeige (18) The switch position indication (18)
springt auf “EIN“ und die Feder- will change to “ON“ and the spring status
zustandsanzeige (20) springt wieder auf indication (20) changes again to the
den entspannten Zustand. released position.
Der Kraftspeicher ist jetzt nur noch für The energy storage mechanism is now
eine “AUS“- Schaltung gespannt. only charged for one “OFF”-operation
3. Leistungsschalter AUS-schalten 3. Switch “OFF” circuit-breaker
Druckknopf “AUS“ (16) durch Öffnung (11) Press pushbutton “OFF“ (16) through the
betätigen. Der Leistungsschalter schaltet opening (11). The circuit-breaker switches
AUS. OFF.
Die Schalterstellungsanzeige (18) springt auf The switch position indication (18) will
“AUS“ change to “OFF“.
4. Weitere Vorgehensweise 4. Further procedures
Der Federspeicher kann nun wieder für weitere Now the spring storage mechanism can be winded
Schaltungen aufgezogen werden oder der up again for further operations or the circuit-breaker
Leistungsschalter wird in die Trennstellung gefahren. can be moved into isolated position. The earthing
Der Erder ist in Trennstellung freigegeben und kann switch is released in isolated position and can be
wieder eingeschaltet werden. Die Trennstellung ist reclosed. The isolated position is simultaneously also
gleichzeitig auch eine Teststellung. In diesem a test position. In this state the circuit-breaker can be
Zustand kann der Leistungsschalter nach dem switched in the same way.
gleichen Prinzip geschaltet werden.
Schaltfolge einer Kurzunterbrechung Switching sequence of an auto-reclosing
1. Kraftspeicher spannen 1. Charging of energy storage mechanism
2. Einschalten des Leistungsschalters 2. Switching “ON” the circuit-breaker
3. Kraftspeicher erneut spannen 3. Re-charging of energy storage mechanism
4. Schaltfolge „AUS“-„EIN“-„AUS“ (KU-Funktion) 4. Switching sequence “OFF”-“ON”-“OFF” (auto-
reclosing function)
- Druckknopf “AUS“ (16) betätigen. - Press pushbutton “OFF” (16).
→ Der Leistungsschalter schaltet AUS. → The circuit-breaker switches OFF.
- Druckknopf “EIN“ (17) betätigen. - Press pushbutton “ON“ (17).
→ Der Leistungsschalter schaltet EIN. → The circuit-breaker switches ON.
- Druckknopf “AUS“ (16) betätigen. - Press pushbutton “OFF” (16).
→ Der Leistungsschalter schaltet AUS. → The circuit-breaker switches OFF.
Alle Schaltvorgänge sind im Kapitel All switching operations are described
„Schalten des Leistungsschalters“ zuvor above in the chapter “Switching of circuit-
beschrieben worden. breaker”.
18 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kVDRIESCHER • WEGBERG
Instandhaltung Maintenance
Die nachfolgenden Hinweise erheben keinen The following indications make no claim to be
Anspruch auf Vollständigkeit. Eine Haftung für complete. Liability for maintenance and switchgear
Wartung und Anlagenrevision trifft uns nur, soweit inspections can only be accepted as far as we have a
wir durch schriftlichen Vertrag mit Wartung, Revision written contract or agreement for maintenance,
oder diesbezüglicher Beratung beauftragt worden inspections or therefore related advice.
sind.
Gemäß VDE 0109 liegt die Verantwortung zur According to VDE 0109 the users of the power
Durchführung von Instandhaltungsmaßnahmen bei supplying systems are responsible for the
den Betreibern der Elektrizitätsversorgungsnetze. performance of maintenance actions.
Die Instandhaltung und die Instandhaltungs- The maintenance and the support considerably
unterstützung tragen wesentlich dazu bei, die contribute to guarantee the reliability of equipment
Zuverlässigkeit von Betriebsmitteln und Anlagen in and switchgear in power supply systems (according
Elektrizitätsversorgungsnetzen (gemäß EnWG vom to EnWG dtd. 07.07.2005) and this during its entire
07.07.2005) während deren gesamten Lebenszyklen life cycles.
sicherzustellen.
Der Umfang und die Art der Instandhaltung und der The scope and mode of maintenance plus the
Instandhaltungsunterstützung richten sich nach der support depend on the type of equipment and
Art der Betriebsmittel und Anlagen, deren switchgear, its design, the requirements as well as
Beschaffenheit, der geforderten Verfügbarkeit sowie other factors, like operational- and ambient
weiteren Faktoren, wie z.B. der Betriebs- und conditions, and the operational experiences.
Umgebungsbedingungen und der betrieblichen
Erfahrungen.
Bei der Instandhaltung sind folgende The following kinds of maintenance actions are to
Instandhaltungsarten zu unterscheiden: differentiate:
- ereignisorientierte Instandhaltung - event-oriented maintenance
- vorbeugende Instandhaltung - preventive maintenance
- zustandsorientierte Instandhaltung - state-oriented maintenance
- zuverlässigkeitsorientierte Instandhaltung - reliability-based maintenance
- risikoorientierte Instandhaltung - risk-oriented maintenance
Nach Kapitel 5, Abschnitt 5.2, o.g. Norm, ist der According to chapter 5, para 5.2 of the above
Netzbetreiber dafür verantwortlich, die mentioned standard, the system operator is
Instandhaltung und Instandhaltungsunterstützung zu responsible to arrange and schedule the
planen und zu entwickeln. Dabei werden die maintenance and support. The system operator
Grundsätze für die Planung der Instandhaltung durch specifies the basic engineering principles for the
den Netzbetreiber vorgegeben. maintenance schedules.
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 19DRIESCHER • WEGBERG
Wartungsanleitung Maintenance Manual
Schalten Sie die Anlage unter Beachtung Isolate the switchgear from supply under
der fünf Sicherheitsregeln frei. observation of the five safety rules.
Befreien Sie alle Schaltanlagen- Remove dust and dirt solidly from all
Isolationsbauteile gründlich von Staub und switchgear insulation components. Use
Schmutz. Verwenden Sie dazu flusenfreie fluff-free clothes.
Tücher.
Verwenden Sie keine Reinigungsmittel wie Do not use detergents like sprays, pasts
Sprays, Pasten und sonstige Lösungsmittel, and other solvents, since they might
solche können die Isolieroberfläche damage the insulating surface.
beschädigen.
- Eventuell bei der Reinigung erkennbare - Damages to the insulation noticed during
Isolationsschäden müssen beseitigt werden. cleaning have to be resolved. Instruct
Beauftragen Sie hiermit die Firma DRIESCHER. DRIESCHER with this task.
- Überprüfen Sie die Endverschlüsse. - Check the terminals.
- Unabhängig vom verwendeten Anlagentyp - Independently from the used switchgear type
sollte der Betreiber darauf achten, dass die the operator should make sure that the
Aufstellungsräume (Station, Keller, o.ä.) sauber installation rooms (station, cellar or similar)
und trocken sind. are clean and dry.
Ausgehend von den wenigen nachfolgend Based on the few steps described hereinafter a
beschriebenen Schritten ist ein Vakuum- vacuum circuit-breaker is practically maintenance-
Leistungsschalter unter Nomalbedingungen als free under normal operating conditions.
praktisch wartungsfrei einzustufen.
Inspektions- und Wartungsarbeiten dürfen nur von Inspection and maintenance works may only be
fachkundigen Personen ausgeführt werden. Sollten performed by qualified personnel. If works on the
Arbeiten am Leistungsschalter erforderlich sein, so ist circuit breaker should become necessary, they
dies vom Kundendienst der Firma Driescher oder von have to be performed by the customer service of
hierfür speziell ausgebildeten Fachkräften auszu- company Driescher or specially trained experts.
führen.
Vor Beginn der Arbeiten ist der Leistungsschalter Before starting with the works the circuit breaker
gemäß den Sicherheitsregeln hochspannungsseitig has to be according to the safety rules isolated from
freizuschalten, in die Trennstellung zu fahren, zu supply at the HV side, moved into isolated
erden und die Einschubplatte einzuführen. position,Earthed and insulating protective plate has
to be inserted.
Am ausgeschalteten Leistungsschalter sind die At the opened circuit-breaker the ON- and OFF-
Druckknöpfe EIN und AUS in der Reihenfolge 1. EIN pushbuttons have to be operated in the order 1. ON
und 2. AUS zu betätigen, um eventuell noch and 2. OFF, so that possible still charged closing
gespannte Einschaltfedern zu entspannen. springs will be released.
Danach ist der Leistungsschalter aus der Schaltzelle Then the circuit breaker has to be removed from the
herauszunehmen. cubicle.
Jede Inspektion, Wartung bzw. Reparatur ist durch Each inspection, maintenance or repair has to be
Probeschalten abzuschließen. terminated by a carrying out test operations.
20 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kVDRIESCHER • WEGBERG
Entsorgung Waste disposal
Die Materialien der Anlagen sollten möglichst The materials of the switchgear should be recycled
recycelt werden. Die Entsorgung der Anlagen ist auf as much as possible. Based on the actual legal
der Grundlage der bestehenden Rechtsvorschriften regulations, the switchgear disposal can be realized
umweltschonend möglich. eco-friendly.
Die Bestandteile der Schaltanlage sind als The switchgear components can be put to mixed
Mischschrott umweltgerecht verwertbar. scrap and can be recycled in an environment-friendly
and correct way.
Eine Rückgabe der Schaltanlage an Firma Driescher The switchgear can be returned to Driescher and for
ist zu den zum Zeitpunkt der Rückgabe geltenden that expenses will be charged at actual, i.e. valid for
Entsorgungskosten möglich. disposal at date of such a return.
Das Schaltgerät besteht im Wesentlichen aus The switchgear mainly consists of the following
folgenden Materialien: materials:
- Stahl - steel
- Kupfer - copper
- Aluminium - aluminium
- PTFE - PTFE
- Gießharz- bzw. gießharzgetränkte Gewebeteile - epoxy resin resp. epoxy resin impregnated
textile components
- Glasfaserverstärkte Kunststoffe und andere - glass-fibre reinforced polyester and other plastic
Kunststoffe materials
- Gummiwerkstoffe als Dichtungsmaterialien - rubber materials for sealing purpose
- Keramik - ceramics
- Schmierstoffe und - lubricants and
- Öle - oils
Gefahrstoffe sind nicht vorhanden. Hazardous substances are non-existent.
LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kV 21DRIESCHER • WEGBERG
Abmessungen und Gewicht Dimensions and weight
12 kV 24 kV
Gewicht / Gewicht /
12 kV 370 kg 24 kV 580 kg
weight weight
22 LDTM Leistungsschalterfeld / Circuit-breaker cubicle – SION 12-24 kVSie können auch lesen
