LICHTKUPPEL-
SORTIMENT
Rauch- und Wärmeabzüge
Minimax Mobile Services
Kompetenz im Brandschutz
Minimax Rauch- und Wärmeabzugsanlagen (RWA)
Retter für Menschenleben und Sachwerte
Die Hauptgefahr bei einem Brand sind Rauch- und Wärmeabzugsanlagen (RWA) lösung der RWA-Anlage kann manuell
nicht die heißen Flammen, sondern der dienen im Brandfall u.a. der Raucharm- oder automatisch durch Thermo- bzw.
entstehende giftige Rauch, der bereits haltung von Flucht- und Rettungswegen Rauchmelder erfolgen.
nach wenigen Atemzügen zur Bewusst- in Gebäuden. Die Rauch- und Wärme-
losigkeit führen kann. Viele Brandopfer abzugsgeräte, wie z.B. Lichtkuppeln, in RWA-Anlagen haben einen wesentlichen
hätten sich selbst aus den Flammen be- den Öffnungen der Gebäudehülle werden Stellenwert im Brandschutzkonzept zum
freien können, wenn Sie nicht giftigen mittels eines pneumatischen oder elek- Schutz von Menschenleben und Sach-
Gasen, wie Kohlenmonoxid oder Kohlen- trischen Antriebs geöffnet und der werten.
dioxid, ausgesetzt gewesen wären. Rauch ins Freie abgeführt. Die Aus-

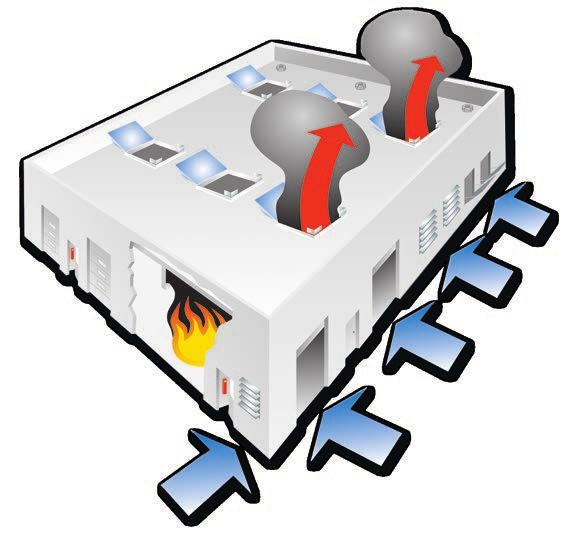

Die Schutzziele von RWA-Anlagen
auf einem Blick:
Freie Sicht und Orientierung für
Minimax flüchtende Menschen
Rauchabzug
Entrauchung
Freie Sicht für die Feuerwehr zur
Orientierung bei der Feuerbe-
kämpfung
AR1= Rauchab-
Rauchschichtdicke
schnitt 1 Atemluft
Minimax Entrauchung
Rauchabzug
Thermische Entlastung der Gebäude-
Zuluft konstruktion und damit Verminderung
Rauchschürze von Schäden am Gebäude
h = Raumhöhe
Vermeidung von explosionsartigen
Durchzündungen (Flashover)
Deutliche Verringerung von Rauch-
schäden an Lagergütern und Maschinen
AR2 = Rauchabschnitt 2
Zuluft
Zusatzvorteile der Rauch- und Wär-
meabzugsgeräte:
Zusätzliches Tageslicht in Gebäuden
Nutzbar für die tägliche Lüftung
Zuluft
Sicherheit: Zusatznutzen: Zusatznutzen:
Entrauchung Belichtung Entlüftung (optional)

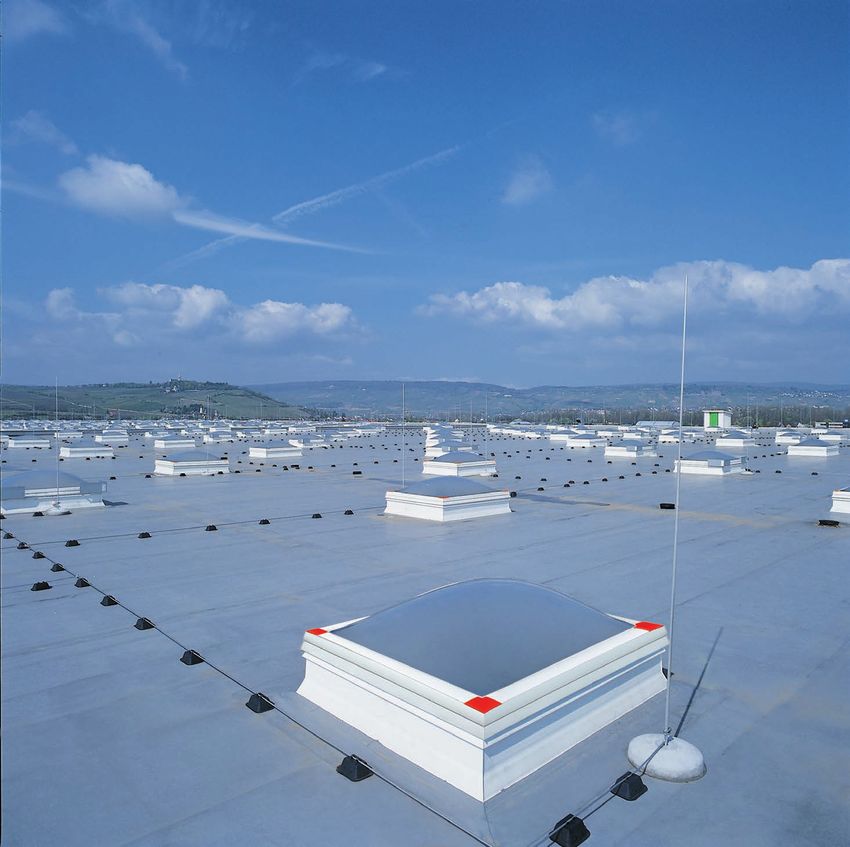

Minimax Lichtkuppelvarianten
Bewährte Technik trifft auf modernes Design
Minimax Rauch- und Wärmeabzüge sind gen sowie individueller Ausführungen Ausführungen und U-Werte*
Komplettprodukte, bestehend aus einer und Materialien der Lichtkuppel-Vergla-
Lichtkuppel und der werkseitig in den sung sowie der Aufsetzkränze können
Aufsetzkranz vormontierten Rauchab- Minimax Rauch- und Wärmeabzüge indi-
zugsmechanik. Die Anbindung der Licht- viduell an die Gebäudenutzung ange-
kuppel an den Aufsetzkranz erfolgt passt werden. Die natürlichen Minimax
schnell und einfach durch bereits vormon- Rauch- und Wärmeabzüge bieten eine
tierte Scharniere. Die Minimax Rauch- beispielhafte Funktionssicherheit und
abzugsmechanik bietet einen Öffnungs- wurden nach DIN EN 12101-2 geprüft.

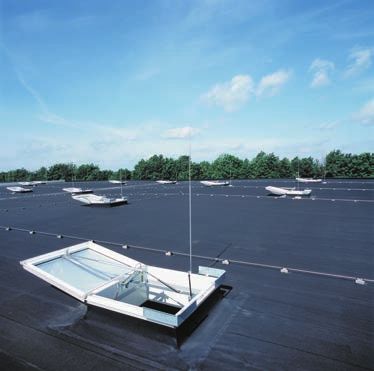

winkel von 160° für den Rauchabzug. Zu diesem Höchstmaß an Auslösungs-
Optional ist die Lieferung mit einem sicherheit und Funktionsbereitschaft
Windleitblech zur Vergrößerung der kommen im normalen Alltag weitere
MX-Thermo-Lichtkuppel
aerodynamischen Rauchabzugsflächen Vorteile der natürlichen Belichtung sowie
1 Schale opal,
möglich. Anhand zahlreicher Abmessun- der Möglichkeit zur Belüftung hinzu.
2 Stegplatten klar
U-Wert 0,83 W/m2K
mit doppelter Rahmendichtung
Abbildung: Ausführung 4-schalig mit
doppelter Rahmendichtung
4-schalig
opal/klar/klar/opal
U-Wert 1,5 W/m2K
mit doppelter Rahmendichtung
Individuelle
Schalenkonfiguration
Optimale Anpassung an
die Gebäudenutzung
durch Einsatz von 2, 3
oder 4 Schalen bzw.
Ausführung als
MX-Thermo-Lichtkuppel
3-schalig
Verdeckte Dichtfuge opal/opal/opal
U-Wert 1,8 W/m2K
Schutz vor Beschädigung und mit einfacher Rahmendichtung
Witterung
Zusätzliche Lippendichtung

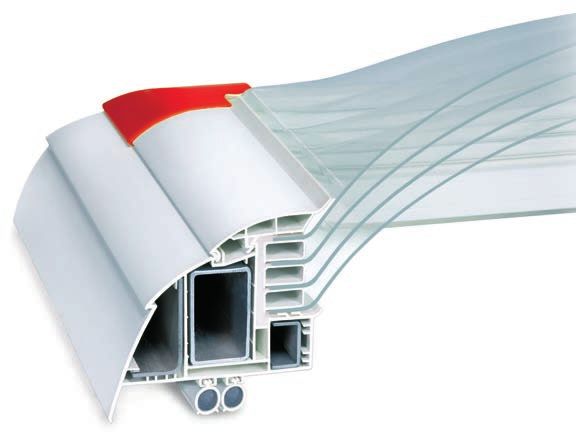

Thermisch getrennte
Doppelte Rahmendichtung
Rahmenkonstruktion im
Mehrkammersystem Gegen eindringende Feuchtigkeit
und Wärmeverluste
Zeitgemäße Konstruktion für Energie-
Hohe Winddichtigkeit
einsparung und gegen Schwitzwasser
Serienmäßige Stahlaussteifung
2-schalig
opal/opal
U-Wert 2,7 W/m2K
mit einfacher Rahmendichtung
* U-Werte nach EN 673 von 2003

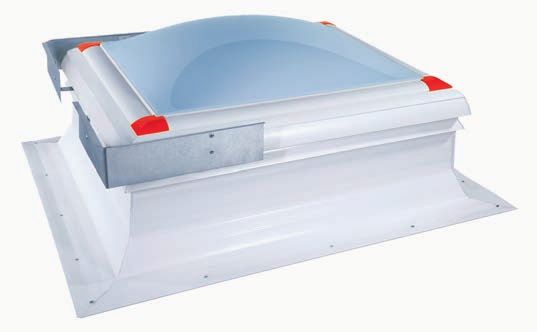

Minimax Aufsetzkränze
Für den problemlosen Einbau in unterschiedliche Dach-
konstruktionen können Minimax Rauch- und Wärme-
abzüge mit einer Vielzahl von Aufsetzkränzen aus
Stahl/Hart-PVC, Stahl/GFK oder Aluminium kombiniert
werden.
Die verschiedenen Aufsetzkranzhöhen von 30, 40
oder 50 cm erleichtern die Auswahl der jeweils opti-
malen Lösung zusätzlich. Für profilierte Dachaufbau-
ten sind Sandwich- und Trapezblech-Aufsetzkränze
sowie Well-Eternit Profil 5-Aufsetzkränze lieferbar.
Innenseite Stahl, Innenseite Stahl, Außen- Innenseite Stahl, Außen- Aufsetzkranz, Well- Trapezblech-Aufsetz-
Außenseite optional mit seite Hart-PVC (U-Wert seite GfK mit Wärme- ETERNIT Profil 5, GfK kranz aus Aluminium,
werkseitig eingestellter 0,9 W/m2K), Höhe 30 cm dämm-Flansch (U-Wert oder Aluminium alternativ als Sandwich-
Wärmedämmung 1,0 W/m2K), Höhe 40 (U-Wert 1,0 W/m2K) Kranz (U-Wert
(U-Wert 1,1 W/m2K), und 50 cm 0,9 W/m2K)
Höhe 30, 40 oder 50 cm
Für starre und lüftbare Minimax Lichtkuppeln stehen auch PVC-Aufsetzkränze (U-Wert 1,1 W/m2K, Höhe 15 oder 30 cm) und GfK-
Aufsetzkränze (U-Wert 0,8 W/m2K, Höhe 15, 30 oder 50 cm) zur Verfügung.
Optionen für Sicherheit und Komfort
Durch individuelles Zubehör, wie ein Durchsturz-, Einbruch- und Insektenschutz, können Minimax Rauchabzüge noch individueller auf
die jeweilige Einsatzsituation ausgerichtet werden. Unsere kompetenten Spezialisten beraten Sie gerne.
Der Minimax Durch- Der widerstandsfähige Mit seiner engmaschigen, Das Minimax Anschluss-
sturzschutz bietet ein Gittereinsatz des Minimax robusten Ausführung schienen-Set dient
klares Plus an Sicherheit Einbruch- und Durch- sorgt der Minimax Insek- der sicheren Fixierung
bei Arbeiten auf dem sturzschutzes schützt vor tenschutz dafür, dass von hochgezogenen
Dach und kann im „ungebetenen Gästen“. lästige Quälgeister, wie Dachbahnen am Auf-
Ernstfall Leben retten. Auch für die Nachrüstung Mücken & Co., draußen setzkranz. Die Lösung
Auch für die Nach- lieferbar. Ausführungen bleiben. Diese Schutz- ist werkseitig auf die
rüstung lieferbar. in den Widerstands lösung beeinträchtigt jeweilige Nenngröße
klassen 2, 3 und 4. jedoch nicht die Öffner- vorkonfektioniert.
Funktion.
Minimax RWA-Steuerungstechnik
Pneumatisch gesteuerte RWA-Anlage (CO2) Elektrisch gesteuerte RWA-Anlage (24 Volt)
Alle Minimax Rauchabzüge besitzen eine automatisch Alternativ zur pneumatischen Auslösung kann auch
thermische Einzelauslösung. Im Brandfall zerbricht eine elektrische Auslösung mit 24/48 Volt-Technik
durch die entstehende Hitze ein Glasfässchen (68 °C). eingesetzt werden. Hier erfolgt im Brandfall die
Die integrierte CO2-Patrone wird angestochen und Auslösung mittels Rauchmelder. Der Rauchabzug
das Gas strömt in den Pneumatik-Zylinder, der den wird elektromotorisch geöffnet.
Rauchabzug öffnet. Die Zentrale der 24/48 Volt-Anlage enthält neben
Darüber hinaus bieten wir für die laut DIN 18232, der Steuerungstechnik zusätzlich eine Notstromver-
nach den VdS-Richtlinien sowie der Industriebaurichtli- sorgung. Weitere Funktionen aus der Gebäudeleit-
nie vorgeschriebene Gruppenauslösung drei verschie- technik können eingebunden werden.
dene Varianten an: die CO2-, die elektrische und die Die Minimax Rauchabzüge mit 24/48 Volt-Technik
elektromagnetische Auslösung. Bei allen drei Varianten erfüllen alle Vorgaben der DIN 18232, der DIN
erfolgt die Auslösung über die zentrale Alarmstation. EN12101 sowie der Industriebaurichtlinie.
Weitere Funktionen aus der Gebäudeleittechnik
können eingebunden werden.
Pneumatische Rauch- und Wärmeabzugsfunktion Elektrische Rauch- und Wärmeabzugsfunktion
1 Minimax Rauchabzug 1 Minimax Rauchabzug
pneumatisch elektrisch
1 1
2 Anschluss- 2 Anschluss-
schienen-Set schienen-Set
3 Alarmstation C 3 RWA-Zentrale
4 RWA-Taster
1 1 5 Rauchmelder
2 2 4
3
5
3
Pneumatische Rauch- und Wärmeabzugsfunktion und Elektrische Rauch- und Wärmeabzugsfunktion
tägliche Lüftung und tägliche Lüftung

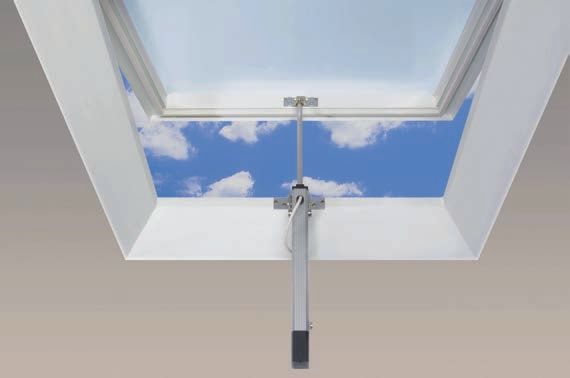

Minimax Öffner-Systeme
Minimax Manueller Öffner, Minimax Elektro-Öffner Minimax Elektro-Öffner
Wanderspindel 500 300 Comfort
Dieser mechanische Öffner für Dieser elektrische Öffner für die Dieser elektrische Öffner für
die tägliche Lüftung wird über tägliche Lüftung verfügt über die tägliche Lüftung eignet
eine Handkurbel betätigt und eine Hubhöhe von 500 mm. sich mit seinem eleganten
kann stufenlos fixiert werden. Design und der Hubhöhe von
Antrieb spritzwasserge-
Er ist für Lichtkuppeln bis zu 300 mm insbesondere auch
schützt in hochwertigem
einer Größe von 150 x 150 cm für Wohn-, Büro- oder Ver-
Aluminiumgehäuse
geeignet, sein maximaler Hub waltungsbereiche.
Automatische Abschaltung
beträgt 280 mm. in Endlage Antrieb spritzwasserge-
Spindel aus Stahl verzinkt/ Thermischer Überlastungs- schützt in hochwertigem
Messing schutz Aluminiumgehäuse
Stufenlos einstellbar Tandembetrieb ohne Automatische Abschaltung
zusätzliche Gleichlauf- in Endlage
module möglich Elektronischer Über-
lastungsschutz
Minimax Elektro-Öffner Minimax Elektro-Öffner Minimax Pneumatik-
24-J 10 300 Basic Öffner G3
Der Elektro-Öffner 24-J 10 für Dieser elektrische Öffner für die Dieser pneumatisch betriebene
die tägliche Lüftung wird mit tägliche Lüftung verfügt über Öffner für die tägliche Lüftung
24 V Gleichstrom betrieben eine Hubhöhe von 300 mm. besitzt eine Hubhöhe von 300,
und besitzt eine Hubhöhe von 500 bzw. 750 mm. Er kann mit
300, 500 bzw. 750 mm. Er Antrieb spritzwasserge-
einer entsprechenden Alarmstati-
kann mit einer entsprechenden schützt in hochwertigem
on auch für Treppenhaus-Rauch-
Meldezentrale auch für Kunststoffgehäuse
ableitung eingesetzt werden.
Treppenhaus-Rauchabzüge Automatische Abschaltung
in Endlage Ausgeführt in hochwert-
eingesetzt werden.
Lastabschaltung igem Aluminiumgehäuse
Antrieb spritzwasserge- Thermischer Überlastungs- Autom. mech. Verriegelung
schützt in hochwertigem schutz in Endlage (auch manuelle
Aluminiumgehäuse Tandembetrieb ohne zus. Entriegelung möglich)
Automatische Abschaltung Gleichlaufmodule möglich Betrieb als Solo- und
in Endlage Tandemöffner möglich
Minimax Lüftungssteuerungen
Ergänzend zu den verschiedenen Öffner-Systemen sorgt ein umfangreiches Zubehörprogramm für noch mehr Komfort und Sicherheit.
Minimax Elektro-Taster Minimax Tastensteuerung T
Lüfter-Taster als Aufputz- oder Zur Steuerung einer Lüftergruppe
Unterputz-Modell mit Pneumatik-Öffnern
Minimax Wind-/Regenschutz-System Minimax Lüftungszentrale,
funkgesteuert
Registriert die Windstärke bzw. Zur einfachen und bequemen Be-
eventuelle Niederschläge und dienung von Lichtkuppeln per Funk-
schließt automatisch die Lichtkuppel Fernbedienung
Kombination nur mit Elektro-Öffner
24 V möglich
Minimax Sanierung von Rauch- und Wärmeabzügen
Minimax Sanierungsgerät für Rauch- und Ihre Vorteile:
Wärmeabzüge - MX-Rauchabzug LKS-1 VdS
Mit dem MX-Rauchabzug LKS-1 VdS können defekte Schnelle Montage, keine bzw. geringfügige Unter-
Rauchabzüge schnell und sicher saniert werden. brechung des Betriebsablaufes
Dabei wird der MX-Rauchabzug einfach auf den Verwendung vorhandener Leitungen und Auslöse-
bauseitigen Aufsetzkranz aufgesetzt und verschraubt. stellen i.d.R. möglich
Der MX-Rauchabzug ist ein werkseitig vormontiertes Hohe Wirksamkeit der Entrauchung durch 160°
Komplettprodukt, bestehend aus Lichtkuppel, Sanie- Rauchabzugsbeschlag (Öffnen/Schließen)
rungskranz und Rauchabzugsmechanik. Rauchabzugsbeschlag bietet die Möglichkeit des
Schließens nach der Auslösung (Öffnen/Schließen)
Konform zur Bauregelliste ist der MX-Rauchabzug LKS-1 durch Betätigung des Notauslösekastens
VdS zertifiziert nach DIN EN 12101-2 und zusätzlich Rechtssicherheit bei Planung und Abnahme der
anerkannt nach VdS-Richtlinie 2159. Beide Zulassungen Rauch- und Wärmeabzugsanlage
garantieren Rechtssicherheit bei Planung und Abnah- Individuelle Erweiterung der Funktionalität durch
me der Rauch- und Wärmeabzugsanlage. Der MX- umfangreiches Zubehör
Rauchabzug kann bei unverändertem Dachaufbau Diverse Ausführungsvarianten der Lichtkuppel-
sowie bei zusätzlich aufgebrachter Wärmedämmung schalen verfügbar
eingesetzt werden. Optionale Lüftungsfunktion für tägliches Lüften
Wartungsfreundliches System durch geringe Folge-
kosten der Probeauslösung im Rahmen der Wartung
DIN
VdS
Minimax Sanierung von Lichtkuppeln
Minimax Reparatur-Set Minimax Sanierungs-Set
Sanierung defekter Lichtkuppeln nahezu aller Dachsanierung mit zusätzlichen Dämmpaketen
Fabrikate unter Beibehaltung vorhandener Aufsetzkränze
Der große Anwendungsbereich des Sanierungs- Das Minimax Sanierungs-Set, bestehend aus Sa-
rahmens ermöglicht eine Montage auf nahezu alle nierungskranz und Lichtkuppel, wird bei Dachsa-
bauseitig vorhandenen Aufsetzkränze. Ein spezielles nierungen auf den bauseitig vorhandenen Aufsetz-
Dichtband schützt vor Wärmeverlusten zwischen Sa- kranz aufgesetzt. Dies ist meist bei einer zusätzlich
nierungsrahmen und Altkranz. Darüber hinaus deckt aufgebrachten Wärmedämmung gemäß EnEV
der Sanierungsrahmen den oberen Anschlusspunkt notwendig, wenn der Mindestabstand von der
der Dachbahn wirkungsvoll ab. Seine werkseitig Oberkante des Aufsetzkranzes zur Oberfläche des
vormontierten Scharniere machen die Montage der Dachbelags unterschritten wurde. Dieser muss
Minimax Lichtkuppel sehr einfach und sicher. Das Be- mindestens 150 mm betragen. Durch die werkseitig
festigungsmaterial (Montage-Set) ist auf den jeweiligen am Sanierungskranz vormontierten Scharniere ist die
Einsatzfall ausgerichtet. Montage der Minimax Lichtkuppel sehr einfach und
sicher.
Minimax Lichtkuppel Minimax Lichtkuppel
+ +
Minimax Sanierungsrahmen
Minimax Sanierungskranz
RWA01LK 05/2020
Minimax Mobile Services GmbH & Co. KG
Minimaxstraße 1
72574 Bad Urach
Tel.: +49 (0)7125 154-0
Fax: +49 (0)7125 154-100
zentrale@minimax.de
www.minimax-mobile.com
www.facebook.com/MinimaxMobileServices
Business Unit RWA
A30 Center
Ringstr. 36
32584 Löhne
Tel.: +49 (0)5731 98194-0
Fax: +49 (0)5731 98194-60Sie können auch lesen
