Erfahrungen aus dem ersten Betriebsjahr
Ozonung ARA Reinach,
Oberwynental
1
MV Projekte WABAG in der Realisierung
Basel Prorheno: Ozonung + PAK + Filtration Porrentruy: Ozonung + Filtration (BIOZONE®)
Altenrhein: Ozonung + GAK-Filtration (CARBOPUR®) Thunersee: PAK + Filtration (PACOPUR-SF®)
2
Kennzahlen Ozonung ARA Reinach
Wassermengen:
Trockenwetteerzufluss (Mittel / 85%) 720 / 865 m3/h
Regenwetter (Maximal) 1530 m3/h
Minimale Verweilzeiten im Ozonungsbecken (Kontaktzeit):
Bei Trockenwetter mit 2 Becken 30 min / 25 min
Bei Regenwetter mit 2 Becken 14 min
Ozonproduktion:
2 x 2.6 kg Ozon / h mit einer Konzentration von 10 %-wt
Dies entspricht einem maximalen Gasfluss von 52 kg/h
Regelungskonzepte:
Fixe Produktionsmenge
Mengenproportional zum Abwasserzufluss
SAK254 Abnahme über die Ozonierung
SAK254 im Zufluss
Restozonkonzentration im Off-Gas
Sicherheitsausrüstung:
Raumluftüberwachung bezüglich Ozon und Sauerstoff im Maschinenhaus
Raumluftüberwachung bezüglich Ozon im Zulaufbereich der Filtration
Na-Bisulfit-Dosierung zur Elimination von gelöstem Restozon
3
Prinzipschema Ozonung
QIR
Ozonmessung %-wt
FICR FICR
Gasfluss Gasfluss
M M
Flüssig-Sauerstoff
(LOX)
Bra uch wa sser Na-Bisulfit Dosierung
(Schaumbe kämpfung)
PI
PI
PI
PI
QI
Trübun g
QIC
QIC SAK 254
Schaumsonde
Küh lwa sser
Filtr atio n
Ozonungsbecken
Sau erstoff
Strasse 1
V = 180 m3
PI
M
Sticksto ffdosierun g
Küh lwa sser
Rest- Begaserfeld 1: Begaserfeld 2:
Ozon-
Ver- 12 + 5 Diffusoren 4 + 3 Diffusoren
Ozongeneratoren nichter
2 x 2.6 kg Ozon / h
Küh lwa sser
Menge nmessung
FIC
QIC
Restozonmessung
Bra uch wa sser
(Schaumbe kämpfung)
PI
PI
PI
PI
QIC
Schaumsonde
Küh lwa sser
Ozonungsbecken
Strasse 2
V = 180 m3
QI
Trübun g
FIC QIC
Menge nmessung SAK 254
Rohwasse rhebewerk
Begaserfeld 1: Begaserfeld 2:
12 + 5 Diffusoren 4 + 3 Diffusoren
4
Messtechnik Regelung Ozonung
Ozon Konzentrationsmessgerät (photometrisch) BMT im Einsatzgas
Ozon Konzentrationsmessgerät (photometrisch) BMT im Off-Gas
Photometrische Sonde I::SCAN vor Ozonung (Durchflussmesszelle,
Bürstenreinigung, Säurereinigung)
Photometrische Sonde I::SCAN nach Ozonung (Eingehängt in Gerinne, Luft-
Säure Reinigung)
Auf eine Ozonmessung im Wasser (Ozon gelöst) wurde bewusst verzichtet!
5
Erfahrungen mit den UV-Sonden I::SCAN
• Durchflussmesszelle mit
integrierter
Bürstenreinigung
• Solide Zubehörlinie für
diverse
Integrationsmöglichkeiten
• SAK254
• Trübung 90° Streulicht
(ISO 7027)
• SAK254 Kompensiert
• Integrierte Luftspülung
• Kunststoffgehäuse
• Kein Drift (nach ca. 3
Monaten Betrieb)
6
Erfahrungen mit den UV-Sonden I::SCAN

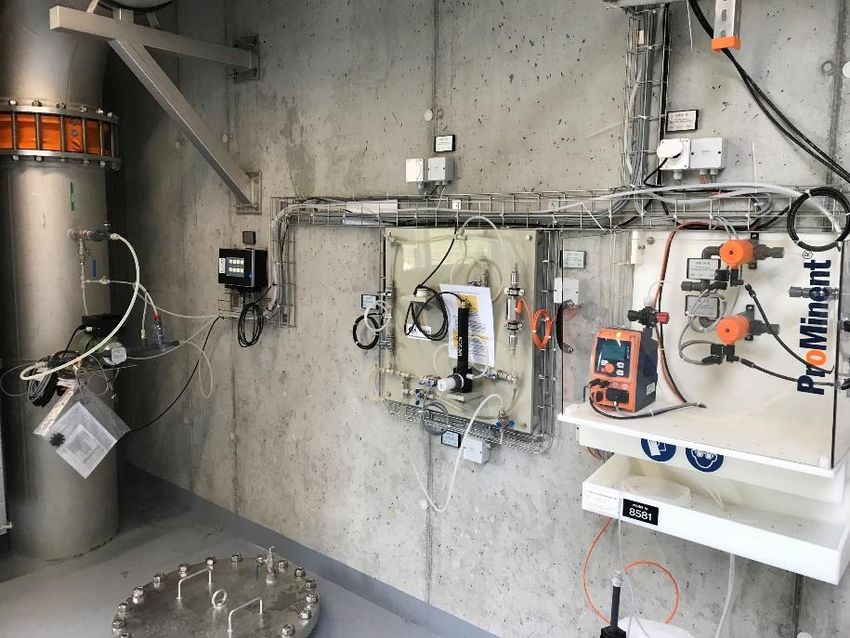

Integration der Sonden:
• SAK Zulauf: Probenahmepumpe
und Durchflussmesszelle mit
Bürstenreinigung und
Säuredosierung
• SAK Ablauf: Eingehängte Sonde
mit Druckluft / Säure Reinigung
• Die Integration der Sonden ist viel entscheidender als das Produkt selbst
• Die Sonden müssen mit einer zuverlässigen automatischen Reinigung ausgestattet sein
• Sicherheitsaspekte sollten berücksichtigt werden (Ozonhaltiges Messwasser nach der
Ozonierung etc.)
• Probenahme aus Rohrleitungen und Becken kann schwierig sein (Hebern, Unterdruck
etc.)
• Die Messtechnik sollte möglichst von Anfang an in die Planung einfliessen, nachträgliche
Integrationen sind schwierig und können zu erheblichem Mehraufwand führen
7Betriebserfahrungen aus der Praxis
Hydraulik Rohwasserzufluss
Kleine Pumpenvorlage bedingt eine «nervöse» Regelung des Rohwasserzuflusses
Hydraulische «Stösse» drücken das Ozon durch kleinste Undichtigkeiten trotz Unterdruck in der Ozonungskammer
Gasdichtigkeit Ozonungskammer
Grundsätzlich ist jede Öffnung ein potentielles Leck, selbst vergossene Aussparungen neigen zu Leckagen und müssen
teilweise durch Injektionen abgedichtet werden
Raumluftüberwachung
Die Raumluftüberwachung (Crowcon) ist ein notwendiges Übel
• Kurze Lebensdauer der Sensoren
• Ungewissheit ob wirklich Ozon austritt oder der Sensor driftet
• Sehr empfindlich
• Übergeordneter Sicherheitskreis, welcher die Anlage abstellt
Mühsam, aber aus Sicht des Personenschutzes nötig, im Moment sind keine geeigneten Alternativen auf dem Markt
Na-Bisulfit Dosierung
Fraglich ob Sinnvoll auf dieser Anlage
Rohwasserzulauf / Biologische Leistung der vorgelagerten Stufen
• Ohne eine stabil funktionierende Biologie sollte die Ozonung nicht in Betrieb genommen werden
8MV Elimination September 2017
200.00 20.00
180.00 18.00
SAK Zulauf, Sauerstoffverbrauch, Dosis Ozon
160.00 16.00
MV Elimination, SAK Abnahme, Rohwasserzufluss
140.00 14.00
120.00 12.00
100.00 10.00
80.00 8.00
60.00 6.00
40.00 4.00
20.00 2.00
0.00 0.00
0 1 2 3 4 5 6 7 8 9
MV Elimination in % SAK Abnahme in % Rohwasserzufluss in l/s
SAK Zulauf in 1/m Dosis Ozon in g/m3 Sauerstoffverbrauch in kg/h
9Diskussion und Fragen
