Scanivalve Vielstellendruckmesstechnik

1955   JC PEMBERTON gründet die Firma mit den ROTARY SCANIVALVE.
1982   ADDISON und JIM PEMBERTON (Söhne) steigen in die Firma ein.
1983   Das 1. elektronische ZOC-Modul wird entwickelt..
1988   Das HYSCAN 2000 ist das 1. PC-basierte Vielstellendruckmesssystem.

1994 DSA3000, die Nachfolgegeneration mit direktem Ethernet-Schnittstelle im Modul.
1995 Umzug von San Diego nach Liberty Lake, Washington State.

2000   DTS3250, Vorstellung des 1. Temperatur-Scanner mit Ethernet Schnittstelle
2002   RAD3200, Miniatur Druckmesssystem mit USB-Schnittstelle
2007   E-RAD Nachfolger vom RAD3200 mit Ethernet Schnittstelle
2009   DSP Technologie hält Einzug in das DSAENCL4000 und das E-RAD4000

2015 Die neue Generation MPS4264 wird vorgestellt.
2020 ECM4000 frei programmierbarer Steuerdruckkontroller mit Ethernet Schnittstelle

Scanivalve’s Fertigkeiten

   Softwareentwicklung im eigenen Haus
   Komplette mechanische Fertigung im Haus
   NIST rückführbares In-Haus Kalibrierlabor
   Kundenspezifische Entwicklungen im Haus
   Qualitätsstandards nach
      ISO 9001:2000
      ANSI Q-91
      MIL-I-45206A

IEEE 1588-2008 Unterstützung

   Ethernet PTP
   Precision Time Protocol
   Erlaubt die Synchronisierung bis in nsec
   Unterstützt externe Triggerung
   Bei externer Triggerung:
   Zeitstempel für jeden Frame
   Master/Slave-Betrieb möglich

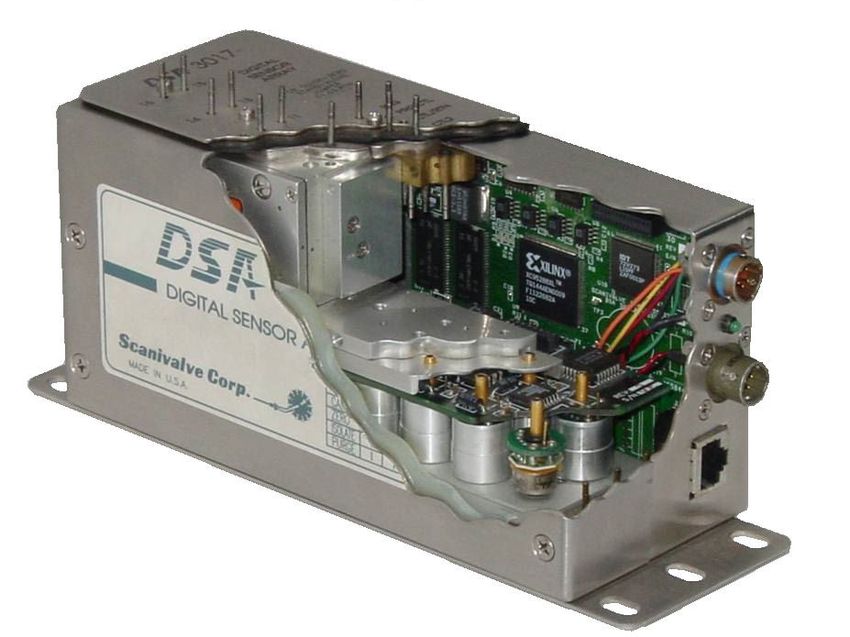

DSA3217 – der ‚Klassiker‘

DAS - Die Grundidee heißt ZOC

   Z = ZERO (Nullpunkt)
   O = Operate (Messen)
   C = Calibrate (Kalibrieren)
   P = Purge (Reinigen)

DAS-Technologie

DSA-Technologie

DSA - Druck- und Temperaturkompensation

DSA3217 - Spezifikationen

 Interne oder externe Triggermöglichkeit
 Versorgung 20 to 36 Vdc
 Ethernet PTP Protokoll
 “Quick Zero Valve” Nullpunktkalibrierung
ohne Steuerdruck
 Purge-Möglichkeit
 16 Px single oder dual range
 8 Px - echter Differenzdruck mit
individueller Referenz
 16 Px mit 16 individuellen Referenzen
 16 Ox – echter Absolutdruck

DSA3217 - Spezifikationen

 Messbereiche von 25 mbar bis 58 bar
 Abtastrate einstellbar bis 500 Hz/Kanal
 Langzeitstabilität/-genauigkeit: ( 0 to 60◦ C) gültig von 350 mbar bis 34,4 bar
    ±0.05% FS - 6 Monate
    ±0.10% FS - 1 Jahr
 Kostenneutrale Software: DSALink3©, LabVIEW©, Test Slate©, and OPC
 Konfigurierbare Variablen - Abtastrate, Mittelwert, Einheiten, Anzahl der Scans
  etc.

DSM, E-RAD

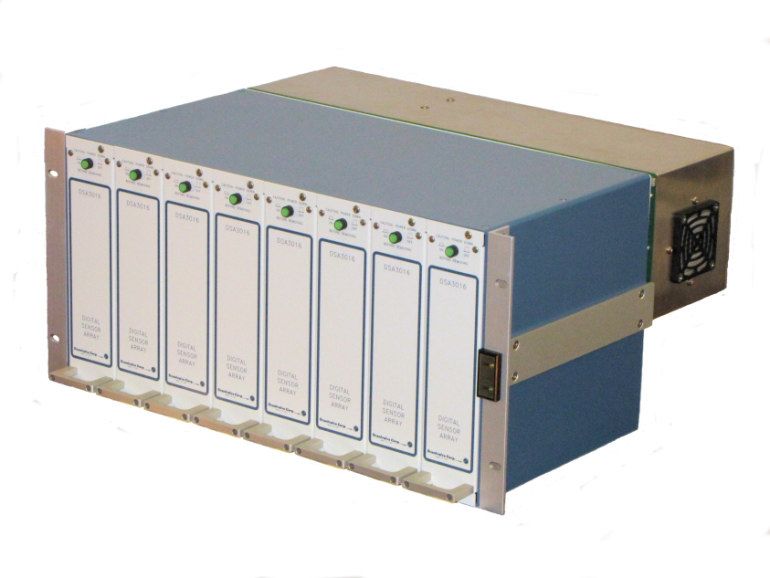

DSAENCL – 19“ Rack, 6HE, 84TE

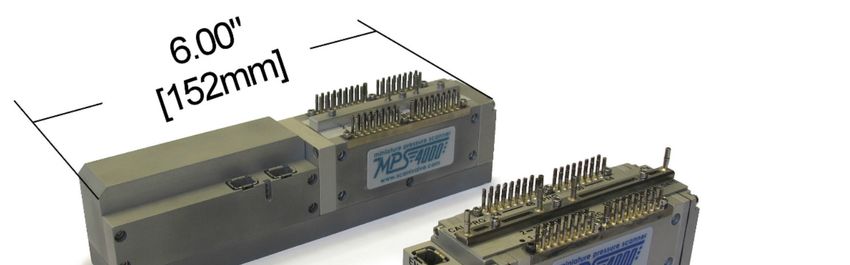

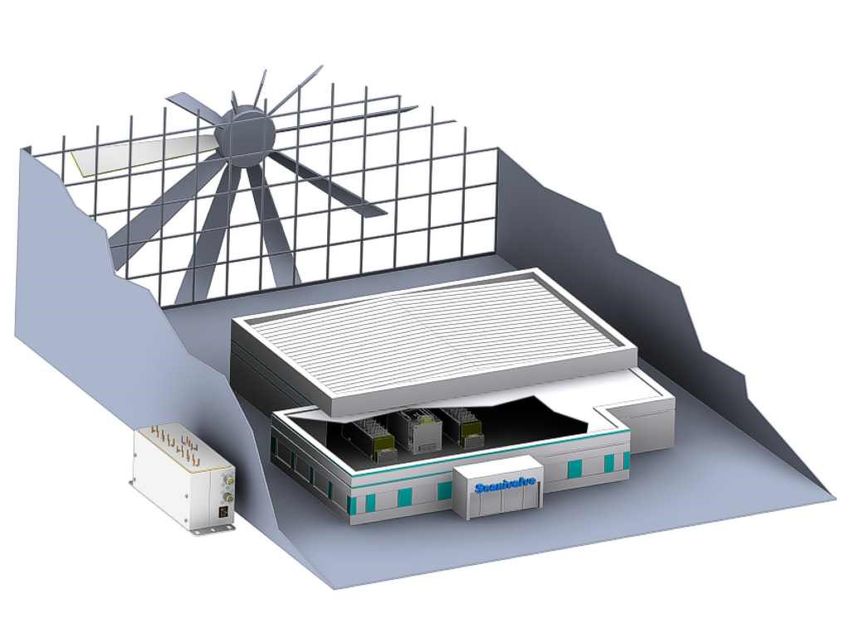

Die Zukunft – MPS4262

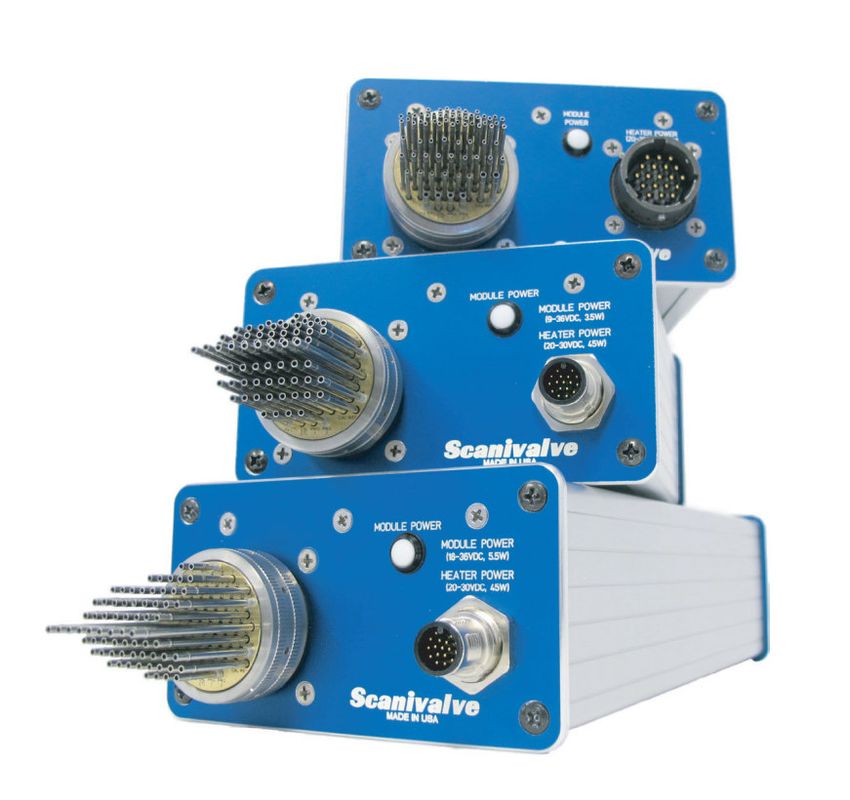

Neue System Architektur MPS4264

   Analoger Ausgang (MPS4164)
   Direkter Nachfolger des ZOC33 = 64 Kanäle
   Bessere Genauigkeit
   Erhöhung der Robustheit durch andere Ventiltechnologie
   Volle Kompatibilität zum DSM- und E-RAD-System
   Ethernet (MPS4264)
   Unabhängig – benötigt kein DSM oder E-RAD
   Digitale Temperaturkompensation
   Unterstützt die ‚Dynamische Nullpunktkorrektur‘
   Bietet Ethernet nach IEEE 1588 PTP-Standard

MPS – Fertigung Metallteile

 Alle Metallteile werden in-Haus gefertigt!
 Innen-Ø bis 530 µm
 Gehäuseteile mit bis zu 12,5 µm Toleranz

MPS - Ventilarchitektur

 Kalibrierventil isoliert die Drucksensoren vollständig zum Purgen (Reinigen)
 Getestet: 1 Million Schaltspiele
 Integrierter Sensor-
detektiert Position der Ventilstellung
 Gleitplatten aus RTV

MPS4264 - Sensoren

   Ultrastabile MEMS-Sensoren
   Doppelt isoliert aufgebracht
   Erlaubt Austausch je Sensorstreifen
   Druckmessbereich bis ± 4 mbar

MPS4264 – Thermische Kompensation

 8 digitale Temperaturchips
 Jeder Thermofühler erfasst einen
Quadranten mit 8 Drucksensoren
 Eingebaut in einem massiven
ALU-Gehäuse
 Kompensiert von 0 … +70°C

MPS4264 – Dynamische Nullpunktkorrektur

   Vor jedem Scan Nullpunktabgleich
   Korrigiert sowohl:
   Sensordriften als auch
   Driften im analogen Verstärkerteil
   Erlaubt Abtastraten bis 850 Hz/Kanal
   ‚Fast Scan Mode‘: Bis 2,5 kHz/Kanal
   Bei max. 16 Kanälen
   Systemgenauigkeit bis 0,06 % FS (5psi)

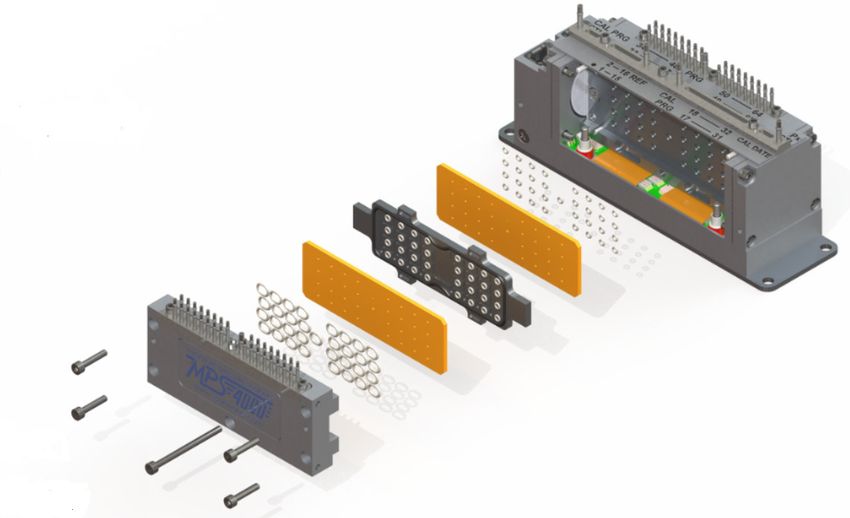

Abnehmbare Druckeinlässe

MPS4264EPx

   Steuerdruck 65 psi
   2 Hardware-Versionen :
   Druck liegt NICHT an – Messen
   Druck liegt an – Messen (90 – 120 psi)
   Version Epx – ohne Steuerdrücke!!

Integrierter Webserver

   Erlaubt Basis Konfiguration und Kommunikation
   Modul Test
   Kalibrieroberfläche
   Binär zu ASCII-Konvertierung
   Direkte Links zu Firmware-Updates und Produkt Dokumentation
   Einfache Implementierung in LabVIEW® mittels LabVIEW® VI‘s

MPS4264 – Zubehör - Auszug
