Im Fokus Zwischen Traum und Wirklichkeit Nachgeschaut. Die Arbeitsmethode Building Information Modeling, BIM, verspricht viel: Planer, Ausführende, die Immobilienbranche und Investoren erhalten damit einen Überblick über ihr Gebäude, der für Wartung, Instandhaltung oder auch Veränderungen genützt werden kann. Doch wie sieht die Praxis zwischen Traum und Wirklichkeit aus? Autor: Gisela Gary 108 BauTecFokus
Das Vienna Twenty Two, ein multifunktionaler Gebäudekomplex, erfüllt die höchsten Ansprüche an Nachhaltigkeit, BIM ist die Arbeitsmethode für das von DMAA geplante Projekt. Winter 2020 109
Im Fokus B IM provoziert jeweils ein Schwarz- sind von dem Nutzen und den positiven Effekten Weiß-Denken – die Arbeitsmethode durch die neue Arbeitsweise mit BIM überzeugt. wird geliebt oder gehasst. Offiziell Als eines der größten Ingenieurbüros Österreichs arbeiten Planer und Ausführende mit dem Fokus auf unsere Kompetenz als Gene- schon längst damit. Auf Nachfrage quer durch ralkonsulent, erkannten wir früh, dass an BIM die Baubranche kommt jedoch eine Vielzahl an kein Weg vorbeiführt. Aktuell planen wir das Kritikpunkten zu Tage. Vor allem geht’s um die Projekt Vienna Twenty Two komplett mit BIM.“ Schnittstellen, die immer noch Probleme berei- ten – wie z. B. von der Entwurfsplanung zur BIM gilt als Synonym für Effizienz, keine Gebäudetechnik. Aber es geht auch um unwillige Schnittstellenprobleme mehr, Kostenreduk- Bauherren, Kommunikationsprobleme zwischen tion und eine bessere Ressourcenplanung. Architekten und Fachplanern usw. Die verschie- Stichworte, mit denen die BIM-Fans werben. denen Systeme kommunizieren mittlerweile Doch noch ist der Weg weit. Wie geht’s der mehr oder weniger problemlos miteinander, wie Bauwirtschaft mit BIM? Clemens Neubauer, Matthias Nödl von Vasko+Partner bestätigt. Das Abteilungsleiter BIM Excellence der Porr Ingenieurbüro arbeitet seit Jahren mit BIM: „Wir Design & Engineering, setzt bei vielen Projek- Fast fertig ist bereits das Biozen- trum Universität Wien, 20.000 Quadratmeter Nutzfläche und zugleich ein BIM-Vorzeigeprojekt der Arge Biozentrum (Backhaus Liebner/Vasko+Partner). 110 BauTecFokus
ten auf eine durchgehende Bearbeitung mit Zusätzlich bringen sie ihr spezifisches Wissen, BIM-Methoden: „Beginnend mit der Projekt- ihre Erfahrung und ihr Know-how ein. Entge- entwicklung und dem Angebotsmanagement, gen weit verbreiteter Befürchtungen ersetzt der Planung, der Bauvorbereitung, sowie der dieses Partnering-Modell keinen der Projekt- anschließenden Ausführung und dem Gebäu- beteiligten, sondern optimiert vielmehr deren debetrieb, treffen dabei viele Bereiche und Zusammenwirken. Aus Projektbeteiligten Akteure aufeinander. Neben der inhaltlichen werden auf diese Weise Projektpartner. BMW Zusammenarbeit müssen dabei natürlich musste das Bürogebäude nach Abschluss der auch die eingesetzten IT-Systeme ineinander- Planungsarbeiten noch einmal komplett ver- greifen, so dass eine Vielzahl von Nahtstellen ändern, weil weltweit neue Standards für alle deutlich wird.“ BMW-Büros in Kraft getreten waren. „Dank BIM konnten wir in knapp fünf Stunden er- Informationsverluste mitteln, wie sich die nötigen Änderungen auf „Sämtliche Prozesse Als größte Herausforderung sieht die Porr die Bauzeit und Kosten auswirken. In Folge konn- und Nahtstellen Zusammenarbeit der Gewerke und Teams. ten Ausführungsdauer und Gesamtkosten des müssen mit Lean- „Eine heterogene Softwarelandschaft mit Gebäudes stabil gehalten werden. Durch BIM unterschiedlichen Dateiformaten macht eine und Lean konnten wir bei diesem Projekt eine Methoden begleitet manuelle Nachbearbeitung zwischen den äußerst straffe Ressourcenplanung bezüglich werden.“ Fotos: Arge Biozentrum, Are/Signa, Porr, Strabag, Vasko+Partner, Franz Ertl, Reinberg, Sedlak, Christina Anzenberger-Fink, TU Wien Leistungsphasen und bei der Weitergabe der Zeit und Kosten sicherstellen und einhalten“, Modelldaten oft unumgänglich. Offene Datei- so Neubauer. Clemens Neubauer, Porr standards wie IFC sind derzeit zum Teil noch nicht direkt bearbeitbar und können nur mit Integral total Informationsverlust importiert werden. Dabei BIM basiert auf einem intelligenten digitalen gilt es, die unterschiedlichen technischen und Gebäudemodell, das allen Projektbeteilig- inhaltlichen Anforderungen an das Modell zu ten – vom Architekten und Bauherrn über vereinen. Strategisch setzen wir deshalb auf den Haustechniker bis hin zum Facility Ma- eine software-unabhängige Projektplattform, nager – ermöglicht, gemeinsam an diesem auf der sämtliche Daten verknüpft werden“, integralen Modell zu arbeiten und dieses zu so Neubauer. „Durch Transparenz und einen realisieren. Änderungen können unmittelbar gelebten Schulterschluss mit partnerschaftli- in der Projektdatei durchgeführt werden, wie chen Verträgen können die unterschiedlichen z. B. Analysieren, Neuberechnen, und sofort Vorstellungen auf ein gemeinsames Projekt- ist der neue Flächenbedarf ablesbar. Das ideale ziel fokussiert werden. Dazu müssen sämtliche Werkzeug für Makler und die Immobilienbe- Prozesse und Nahtstellen mit Lean-Methoden wertung. Wolfgang M. Fessl, Reinberg & Part- begleitet werden. BIM als technisches Rüst- ner Immobilienberatung, sieht die Tatsache, zeug benötigt die Anwendung modernster dass alle Beteiligten an einem Projekt auf den Projektmanagement-Methoden für den erfolg- gleichen Datenstamm zugreifen können, als „An BIM führt kein Weg reichen Projektabschluss. Wir sind in diesem den überzeugenden Vorteil: „Somit ist gewähr- vorbei. Wir sind vom Bereich federführend tätig und sehr gut aufge- leistet, dass die Datenqualität vom Verkäufer Nutzen überzeugt.“ stellt.“ auch zum Käufer kommt. Und da liegt auch der große Vorteil z. B. bei einer Due Diligence: Matthias Nödl, Ein aktuelles Projekt der Porr ist das Projekt Man braucht nicht erst wieder zu beginnen, Vasko+Partner BMW Freimann: Der neue Gebäude-Komplex die Daten mühsam zusammenzutragen und in ist ein echtes Gemeinschaftsprojekt. Der einen Datenraum zu schaufeln. Man muss den Bauherr sowie die Porr und ihre Partner- Interessenten nur den Zugang zum bestehen- Nachunternehmer arbeiten in Form eines den BIM-Datenstamm ermöglichen, das sollte Partnering-Modells von der Planung bis zur in der Regel eine erhebliche Vereinfachung schlüsselfertigen Umsetzung eng zusammen. bringen. Der Makler sitzt dazwischen, könnte Winter 2020 111
Im Fokus ser Zugang sieht daher heute so aus, dass wir mit internen Consulting-Teams vor Ort auf der Baustelle sind und dabei helfen, ,BIM´ dort ein- zusetzen, wo verbesserte Prozesse sofort wir- ken können. Es gilt die Prämisse: der Kunde, also für uns die operativen Kollegen, steht im Zentrum unserer Entwicklungsarbeit. Oft geht es noch gar nicht um ein fünfdimensionales Modell für den gesamten Lebenszyklus, son- dern um eine vermeintlich einfache Lösung, „BIM gewährleistet, wie etwa die ortsunabhängige Verfügbarkeit von Plänen – und das zu jeder Zeit am aktuel- dass die Datenqualität len Stand. Angepasst an die Bedürfnisse des vom Verkäufer auch Bauprojekts und die Projektbeteiligten setzen zum Käufer kommt.“ wir so Entwicklungen z. B. einzelne ,BIM 5D®´- Anwendungsfälle gezielt ein, begleitet von Wolfgang M. Fessl, einer stetigen und gemeinsamen Evaluierung Reinberg & Partner Immobilienberatung mit den operativen Kollegen. Auf diese Weise entwickeln wir praxisnah, haben eine unmit- telbare hinsichtlich der Rentabilität und verlie- ren durch die Vielfalt der Projekte die Vielfalt unserer Branche selbst nicht aus dem Auge.“ prinzipiell auch auf die Daten zugreifen und BIM ist ein Prozess diese auswerten und nutzen. Es bleibt aber BIM existiert bereits seit 1984. Die Begriffsprä- abzuwarten, ob sowohl die Ausrüstung als gung erfolgte durch Autodesk. Die Idee war die auch das Engagement der Makler ausreichend gleiche wie heute: Es geht um dreidimensio- der Europäischen BIM Normierung die CEN TC ist, um diesen Vorteil tatsächlich zu nutzen. nale, objektorientierte, datenbankbasierende 442 WG 3 „Information Delivery Specification“ Und eine große Gefahr dabei ist halt auch die Gebäudemodellierung und um den Datenaus- und ist auch im Normungsinstitut in Sachen Datenflut: Diejenigen im Prozess Involvier- tausch über eine freie, offene Schnittstelle (In- BIM engagiert. In den ÖNORMen A 6241-1 und ten, welche jeweils nur einen kleinen Auszug dustry Foundation Classes, IFC). Verschiedene 2 sind Standards festgelegt, die die technische der Daten benötigen, laufen Gefahr, sich erst Software-Lösungen stehen mittlerweile zur Umsetzung des Datenaustauschs und der Da- durch Datenberge wühlen zu müssen, um die Wahl. BIM ist jedoch mehr, BIM ist ein Prozess. tenhaltung von Gebäudeinformationen regeln Handvoll Daten zu erhalten, die sie tatsächlich Die Ergebnisse reichen von klassischen Daten- und es ermöglichen, digitale Gebäudearchive benötigen.“ bankabfragen wie beispielsweise der Modellie- zu erstellen. „Derzeit findet ein großer Tech- rung bis zu Grundrissen, Schnitte, Ansichten, nologieschub statt, weil BIM die Infrastruk- Vorbild Autobranche Massenermittlung, Tür- und Fensterlisten, turprojekte erobert“, meint Kompolschek. Die Strabag nimmt durch das mittlerweile Raumbücher, Visualisierungen, Virtual Reality „Konzerne wie ÖBB, SBB oder die Asfinag vor 20 Jahren etablierte Thema BIM 5D® eine und Kollaboration (IFC, BCF). Und das Ganze setzen BIM bereits in Pilotprojekten der Infra- Vorreiterrolle ein, erläutert Klemens Hasel- funktioniert über den gesamten Lebenszyklus strukturplanung ein. Doch BIM bedeutet auch steiner, CDO Strabag: „Vorbild war dabei die eines Gebäudes. einen Neubeginn für die gesamte Branche. An Automobil-Branche, die mit ihrem hohen der ETH Zürich gibt es bereits ein eigenes Insti- Standardisierungsniveau die Profitabilität BIM beschreibt die optimierte Planung und tut ‚Robotics and intelligent systems‘. Warum? durch Digitalisierung stark steigern konnte. Ausführung von Gebäuden mit Hilfe entspre- Weil in Zukunft ein Roboter einen großen Teil Im Vergleich dazu hat am Bau jedes Projekt, an chender Software – also quasi die Grundlage vom Hausbau erledigen wird.“ dem wir arbeiten, ganz unterschiedliche Betei- für das papierlose Planerbüro. Architekt Peter ligte – vom internationalen Architektenteam Kompolschek ist seit 2014 österreichischer De- Elmar Hagmann, Bauunternehmen Sedlak, bis hin zum regionalen Betonlieferanten. Un- legierter der European BIM Group, er leitet in erklärt die noch vorherrschende Vorsicht 112 BauTecFokus
Trotz reichlich späten Änderungswünschen im Kosten- und Zeitplan: Das neue BMW-Gebäude in München wird komplett mit BIM geplant. beim Einsatz von BIM damit, dass ein gelernter Architekt nicht automatisch ein BIM-Modell bringt es auf den Punkt: „Die Haustechnik- aufbauen kann – denn er benötigt die Soft- Software-Produkte, die verwendet werden, ware und ausgebildete BIM-Programmierer. besitzen keine funktionierende Schnittstellen. „Dennoch, BIM ist ein großer Schritt in die Die momentan vorherrschende Schnittstelle ‚richtige Richtung‘. BIM ermöglicht das Ende übernimmt das digitale Gebäudemodell nicht der ‚baubegleitenden Planung‘, das Ende der vollständig und das erfordert eine mehr oder Verantwortungsüberantwortung der Planung weniger aufwendige Nachbearbeitung bzw. auf den Ausführenden“, so Hagmann. Reparatur.“ Schnittstelle Gebäudetechnik Hagmann blickt dennoch optimistisch in die „Wir entwickeln Für Hagmann bedeutet dies auch das Ende des Zukunft: „Das Baustellenteam kann in Echtzeit praxisnah und haben zweidimensionalen Denkens bei dreidimen- Darstellungen aus dem 3D-Gebäudemodell in sionalen Problemen, das Ende falscher Pläne, zweidimensionaler Form, also ähnlich eines eine unmittelbare das Ende der neuerlichen Bestandsaufnahme konventionellen Planes, auf einem Tablet-PC Einschätzung bei Umbauten und zugleich das Ende so man- einsehen. Damit ist der Plan immer aktuell hinsichtlich der cher systemischer Defizite. Die Integration der – selbst dann, wenn noch kurzfristige Ände- Rentabilität.“ Haustechnik-Gewerke sieht Hagmann unter rungen vorgenommen werden. Des Weiteren den gleichen Gesichtspunkten allerdings noch kann jede Art von Schnittführung durch das Klemens Haselsteiner, kritisch, da noch wenige Haustechnik-Planer Modell gewählt werden, dies führt mit Sicher- CDO Strabag BIM-affin sind. Gebäudetechnik-Experte heit zu mehr Klarheit in der Darstellung von Christian Steininger von Vasko+Partner geometrisch schwierigen Bauteilen.“ Winter 2020 113
Im Fokus Die Vorteile wie Effizienz, Kostenersparnis, Schnittstellen-Minimierung etc werden propagiert – gibt es bereits realistische Ein- schätzungen, wie hoch die Ersparnis durch BIM-Einsatz wirklich ist? „Nein“, so Hagmann, „britische Büros sprechen von um die 30 Pro- zent Kostenersparnis, aber das hängt zum „BIM ist das Ende des großen Teil von der Arbeitsweise des Büros zweidimensionalen ab. BIM hilft Menschen, die sehr strukturiert Denkens bei denken, auch gewisse Systematiken in einem dreidimensionalen Büro zu entwickeln. Wenn ich mit solchen Systematiken arbeite, erhöhe ich die Qualität, Problemen und damit erreiche einen höheren Automatisierungsgrad das Ende falscher und bin dadurch natürlich effizienter. Wenn Pläne.“ ich eine Wand in ihrer Dreidimensionalität verbinde und mit ihren Materialeigenschaften Elmar Hagmann, befülle, kann der Computer Dinge berechnen, Sedlak die ich am Papier so gar nicht mehr könnte. Das bedeutet, es entfallen sicher einige Neben- leistungen. Aber der große Profit durch BIM ist, dass die Planungsqualität höher wird. Ich bekomme die bestmögliche Qualität zu einem besseren Preis.“ Gemeinsame Sprache Die gemeinsame Sprache – IFC – hilft, dass die größten Software-Pakete miteinander „sprechen“ können, also Gebäudedaten aus- getauscht werden können. Obwohl das klar ist und auch keine große Neuigkeit ist, erleben Planer immer noch eine große Zurückhaltung in puncto BIM. „Mit Sicherheit muss hier noch das Verständnis geschaffen werden. Wenn es „Wir beschäftigen dann klappt, wie wir selbst bei unseren Projek- eigene BIM- ten erleben, ist das Arbeiten ein Vergnügen: führung am Bau massiv verändern. Ein Mei- Transparenz bis ins kleinste Detail, jederzeit lenstein in diesem Zusammenhang ist die di- Moderatoren und abrufbar und adaptierbar“, erläutert Nödl. gitale Baueinreichung, die in Wien bereits seit sind somit nicht Grenzübergreifende Dienstleistungen sind einem Jahr möglich ist. Die skandinavischen von externen auch für Vasko+Partner ein must, es gibt keine oder auch asiatischen Länder sind hier Vor- Dienstleistern Sprach- oder Landesbarrieren mit BIM, wie es reiter. Alle öffentlichen Aufträge müssen in die nordischen oder auch asiatischen Länder diesen Ländern mittlerweile als BIM-Projekte abhängig.“ ja gut vorzeigen. Dass es an der TU Graz bereits geplant als auch als IFC-Datei abgegeben wer- Oliver Oszwald, eine BIM-Professur gibt, unterstreicht einmal den. Die Zeitersparnis ist enorm. In Singapur HNP architects mehr die Bedeutung des Themas. dauert ein Bauverfahren bspw. im Schnitt 26 Tage – in Österreich 192 Tage. Der BIM-Stan- Planen und bauen wird also digital, das kann dard (ÖN A6241-2) bildet die Grundlage für nicht mehr rückgängig gemacht werden und einen Arbeitskreis, der sich mit der digitalen wird die Planerlandschaft wie auch die Aus- Baueinreichung beschäftigt. Die Daten sollen 114 BauTecFokus
Einsparungspotential dank BIM geschafft: Das Multifunktionsgebäude BLOX/ Bryghus in Kopenhagen. nach Übermittlung an die Behörde mit einem macht hat, kennt die Probleme solcher Listen. Modell-Checker geprüft werden, mit GIS-Sys- Seitens unserer Mitarbeiter bekommen wir temen verglichen werden und auf rechtliche fast ausschließlich positives Feedback, zumal Gegebenheiten begutachtet werden. sie sich auf ihre Kernkompetenzen konzentrie- ren können, da die erzeugten Pläne und Listen „Es braucht BIM- Architekten sind gefordert eben nicht mehr im gewohnten Ausmaß kon- Experten im Team, HNP architects sind vom Arbeiten mit BIM fas- trolliert werden müssen.“ Allerdings: Der an- die sich strategisch ziniert: „Die Methodik ist schnell und transpa- fängliche Mehraufwand zur Erstellung solcher mit den Prozessen rent. Jederzeit und einfach zu generierende 3D- BIM-Modelle und die intensive Abstimmung Abbilder sind für uns ein wichtiges Tool in der mit den anderen Planungsgewerken darf dabei auseinandersetzen.“ Kommunikation mit unseren Bauherren. Ein nicht unterschätzt werden. „BIM-Know-how Anita Körbler, wesentlicher Pluspunkt für die Planung selbst aufzubauen und stetig zu verbessern, setzt Wohnsalon ist die reduzierte Fehlerquote. Jeder, der mit entsprechende technische und personelle Res- Tür- und Raumlisten schon Erfahrungen ge- sourcen voraus. Wir beschäftigen daher eigene Winter 2020 115

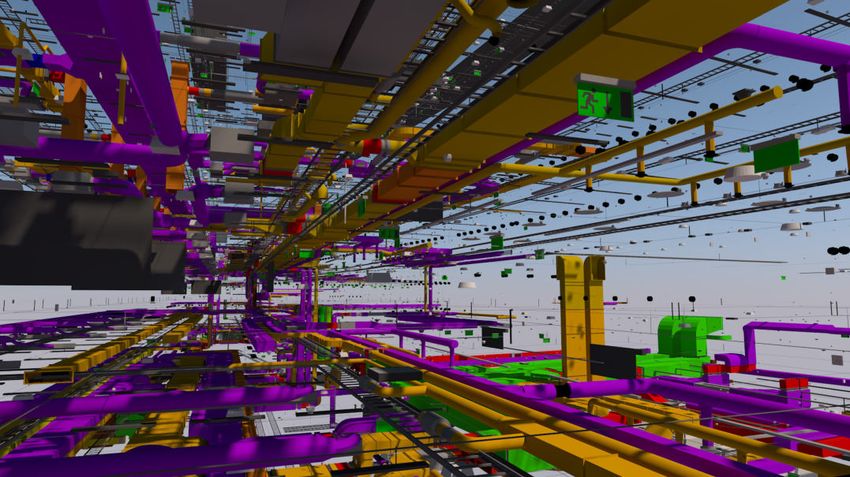

Im Fokus Sieht bunt aus – verrät aber Fachplanern viel: Die HKLS- und Elektroplanung des Biozentrums der Universität Wien. BIM-Moderatoren und sind somit nicht von ter Prozess, wenn der Kollaborationsgedanke externen Dienstleistern abhängig. Laufende unter allen Beteiligten des Bauprojekts gelebt interne Mitarbeiterschulungen in Kleingrup- wird. Die Möglichkeit, mit durchgängiger Di- pen helfen uns, den Anschluss an die internati- gitalisierung bereits vom Planungsprozess an onale Bauwirtschaft nicht zu verlieren“, erklärt Risiken zu reduzieren und Kosten zu senken, Oliver Oszwald, Partner bei HNP architects. bietet allen Akteuren jederzeit transparente Auf Bauherrnseite gibt es laut Oszwald im- Abläufe und etwa klarere Gewährleistungs- „BIM bedeutet einen mer mehr die Nachfrage nach BIM, da die pflichten für die einzelnen Gewerke. Aus eingangserwähnten Vorteile auch für sie eine meiner Erfahrung mit Baustellenmanagement Neubeginn für die ge- Qualitätssteigerung in der Projektentwicklung bzw. Baudokumentationen kann ich den Rat samte Branche.“ darstellen. Bei der Anwendung seitens der Fir- geben, dass selbst in einer optimal geschaffe- men gibt es jedoch – von den ganz großen Bau- nen IT-Infrastruktur die Installation von Soft- Peter Kompolschek, European BIM Group firmen einmal abgesehen – noch deutlichen ware allein nicht genügt. Vielmehr braucht es Nachholbedarf. Fazit von HNP architects: „BIM BIM-Experten im Team, die sich strategisch ist für uns ein essentielles Planungswerkzeug, mit den Prozessen auseinandersetzen und um unseren Anspruch an eine zielgerichtete offen für neue Wege im Projektablauf sind.“ Projektplanung umzusetzen.“ Unterschiedliche Wege gibt es vom Traum zur Wirklichkeit, letztlich wird es ein gemeinsa- Anita Körbler vom Wohnsalon warnt vor zu mer Weg sein, der zum erfolgreichen Planen großer Euphorie: „BIM ist dann ein intelligen- und Bauen führt. 116 BauTecFokus
