Umweltbericht 2018 der KVA Basel Aus Abfall wird Energie

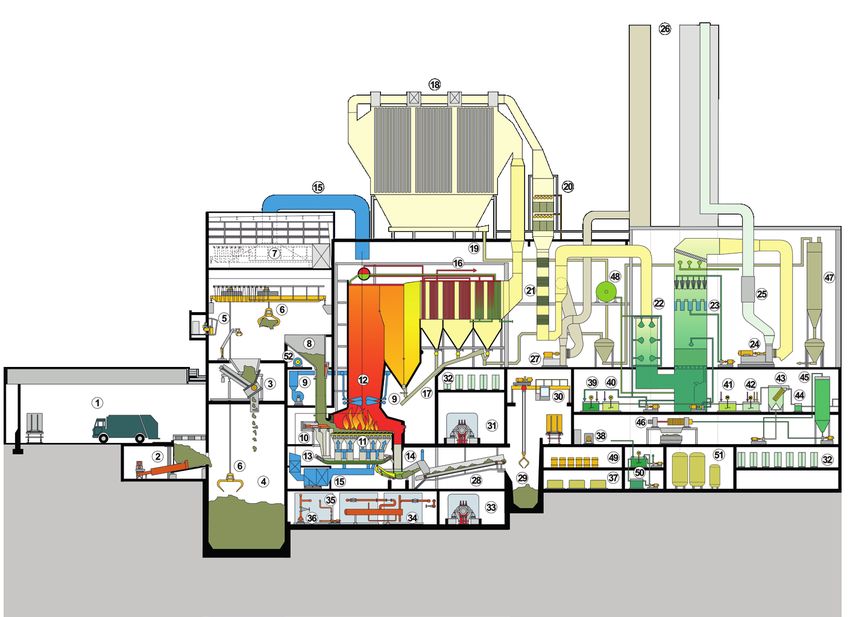

Technische Daten
Technische Daten KVA
2018
Kehrichteingang Durchschnittlicher Kehrichteingang pro Tag 940 t
Durchschnittliche Anzahl Anlieferungen pro Tag 140
Abfallbunker Fassungsvermögen 25 800 m3
Feuerraumbeschickung Kehrichtkrane 3
Kehrichtkrane / Tragkraft 9t
Kehrichtkrane / Inhalt Greifer 6.3 m3
Feuerung Verbrennungslinien Gegenlauf-Überschubrost /
2-bahnig, wassergekühlt 2
Verbrennungsrost Rostfläche (je Ofenlinie) 48.9 m2
Feuerraum Wärmeleistung (je Ofenlinie) 47 MW
Feuerraumtemperatur 900 – 1 000 °C
Verbrennleistung (je Ofenlinie) 14.3 t / h
bei Heizwert 11.8 MJ / kg
Schlackenaustrag Stössel-Nassentschlacker / Kapazität 9 t/h
Schlackenkran / Tragkraft 9t
Kehrichtverbrennungsöfen Kehrichtverbrennungsöfen 2
Dampfmenge (je Ofenlinie) 55.4 t / h
Dampfdruck 40 barü
Dampftemperatur 400 °C
Turbinen und Generatoren Entnahme-Gegendruckturbine mit Vordruckregelung
Gegendruck 3.3 barü
Elektrische Nennwirkleistung Generator 17.18 MW
Niederdruckgegendruckturbine
Gegendruck 0.2 barü
Elektrische Nennwirkleistung Generator 2.7 MW
Rauchgasreinigung pro Ofenlinie 3-feldriger Elektrofilter
Reststaubgehalt Reingas (Garantiewert) < 5 mg / Nm3
Entstaubungsgrad Rauchgas 99.86 %
Katalytische NOx -Abscheidung
Anzahl Katalysatorlagen 2
Grösse Wabenöffnungen 3.1 mm
Nasswäscher
Auslegung max. Rauchgasvolumenstrom (feucht) 113 000 Nm3 / h
Ausschleusmenge Wasser 2 m3 / h
Kamin Kaminhöhe 110 m
Umweltleistungen
auf einen Blick
Inhaltsverzeichnis
2 Editorial: Automatisiertes Waagsystem
234 160 t 16 133 m 3
3
für leistungsfähigeren Betrieb
Abfallanlieferung
Kehrichtmengen und Heizwert
Kehricht hat unsere Anlage wäre die Länge aller an 4 Anzahl Anlieferungen und Durchschnittsgewicht
2018 verwertet liefernden Bahnwagen 4 Verkehrsmix der Anlieferungen
aneinandergereiht. Dies 5 Herkunft der Abfälle
entspricht der Strecke von 5 Detaillierte Abfallkontrollen
Basel nach Kaiseraugst
7 Energieproduktion
7 Produktivität
8 Energieabgabe
9 Energienutzungsgrad
161 129 889 t 10
10
10
Betriebliche Umweltdaten
Technologie
Reststoffe
10 Schlackentransport und -deponierung
Olympia-Schwimmbecken klimaneutrales CO₂ emittiert
11 E-Filterstaub und Filterkuchen
würde der 2018 angelieferte die Produktion der KVA
12 Zusammensetzung
Kehricht füllen
12 Rauchgasemissionen
12 Entwicklung Emissionssituation
12 Periodische Messung der LRV-Emissionswerte
durch externe Fachfirma
12 Überprüfung der Online-Rauchgasanalysesysteme
75.6% 548 GWh
14 Emissionsfrachten
15 Abwasserreinigung
18 Ressourcenverbrauch
19 Sicherheit und Gesundheitsschutz
beträgt der Energienutzungs- Energie aus dem Abfall 19 Organisation
grad – ein Spitzenwert konnten wir 2018 für die 19 Sicherheitsaudits und Massnahmen
schweizweit Wärmenetze zur Verfügung 20 Gefährdungsbeurteilung (GBU)
stellen 20 Berufsunfälle
20 Erkenntnisse aus den Vorsorgeuntersuchungen 2017 / 2018
20 Personenzutrittskontrolle
20 Personalausbildung
21 Betrieb
21 Leistungssteigerung der Ofenlinie 2
21 Flugaschewäsche
22 Wärmerückgewinnung aus den Rauchgasen (WRG)
22 Störungen, Stillstände
22 Besichtigungen
22 Beschwerden
23 Instandhaltung
23 Instandhaltungsarbeiten 2018
24 Neue Räumlichkeiten für bessere Planung und Abläufe
24 Vorarbeiten und Unterstützung in Projekten
24 Digitalisierung vorantreiben
Umweltbericht 2018 der KVA Basel 1
Automatisiertes Waagsystem
für leistungsfähigeren Betrieb
Ähnlich wie das Vorjahr war auch das Jahr 2018 von Arbeiten an der KVA geprägt: Auf die Grossrevision
der Ofenlinie 2 im Herbst 2017 folgte der Umbau der Waagen und des Waagsystems im Frühjahr/Sommer
2018. Die Arbeiten dauerten mehrere Monate und fanden bei laufendem Betrieb statt. Verschiedene
Arbeiten konnten wir mit den internen Fachspezialisten der Instandhaltung umsetzen. Neu verfügt die

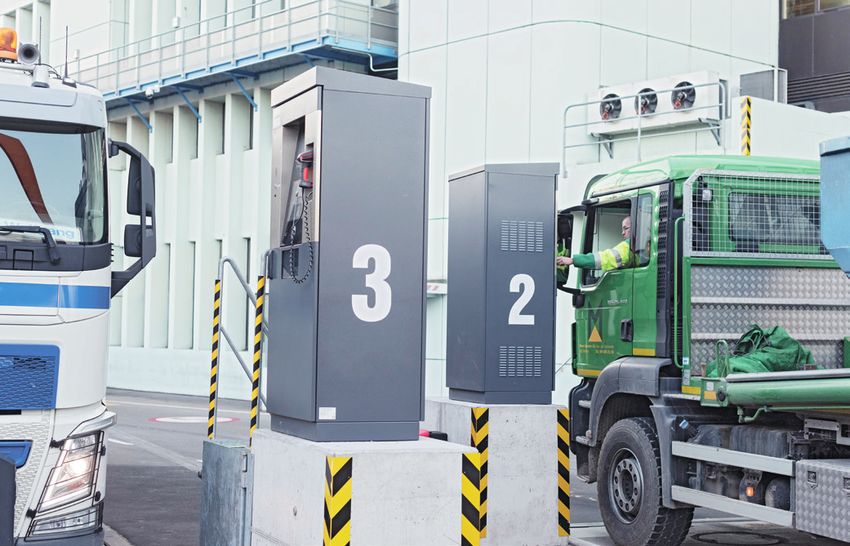

KVA über ein neues Waaghaus und eine weitere 18 Meter lange Waage sowie moderne Selbstbedien
terminals. Dank diesen können unsere Lieferanten den ganzen Anlieferprozess eigenständig und
effizienter durchführen: Lieferung anmelden, wiegen, abladen, rückwiegen; Auftrag abschliessen;
Lieferschein beziehen.
Das automatisierte Waagsystem ist Teil unserer Antwort auf neue logistische Herausforderungen. Je
nach Jahreszeit beliefern unsere Lieferanten werktags bis zu 200 Mal am Tag die KVA mit Abfall und das
Holzkraftwerk mit Holzschnitzeln. Die Kehrichtanlieferungen und auch die -menge werden weiterhin
hoch sein; zudem ist beim Holzkraftwerk Basel II Anfang dieses Jahres die Testphase angelaufen, die vor
aussichtlich im ersten Halbjahr 2019 abgeschlossen wird. Wir rechnen hier mit weiteren 50 000 Tonnen
Holzbrennstoff pro Jahr. Ferner werden gesetzlich geforderte Projekte zur Flugaschewäsche zusätzliche
Anlieferungen von Flugasche, Hilfs- und Reststoffen auslösen.
Eine weitere Massnahme, die wir mit Blick in die Zukunft ergriffen haben, ist das Work-Force-
Management-System. Dabei geht es um die digitalisierte und optimierte Abwicklung von Betriebs-
und Instandhaltungsarbeiten. Entscheidend ist, dass jeweils die richtigen Arbeitskräfte mit den
richtigen Hilfsmitteln und Materialien zur richtigen Zeit am richtigen Ort sind. Wie u
nsere Spezialisten
bei der Einführung dieses Systems vorgegangen sind, erfahren Sie im Kapitel « Instandhaltung» dieses
Umweltberichts.
Dass Energieversorgungsunternehmen im Zeitalter der Digitalisierung, Dezentralisierung und Dekar
bonisierung neue Wege gehen, ist gut und nötig. Doch letztlich kommt es auf die Kombination von
Neuem und Bewährtem an. Wenn wir neue Systeme einführen, verbessern diese immer auch die Sicher-
heit von Personen und Anlagen sowie den Umweltschutz.
Die neue Waage oder das Work-Force-Management-System sind nur ein Auszug aus dem vergangenen
Jahr. Welche weiteren Themen das Jahr 2018 mitgeprägt haben, erfahren Sie auf den folgenden Seiten.
Dort finden Sie auch alle Zahlen und Fakten rund um die KVA. Über Ihr Interesse an unserem Umwelt-
bericht sowie Ihre Anregungen und Fragen freuen wir uns, und danken Ihnen für die erfolgreiche
Zusammenarbeit. Wir wünschen Ihnen – einmal mehr – eine spannende Lektüre.
Florian Lüthy
Leiter Produktion Energie
2 Umweltbericht 2018 der KVA Basel
Abfallanlieferung
Die KVA Basel hat den Auftrag, den Kehricht der ganzen Region mit rund
700 000 Einwohnern umweltkonform zu entsorgen. Dazu gehören neben
Siedlungs- und Spezialabfällen auch Abfälle aus Industrie und Gewerbe.

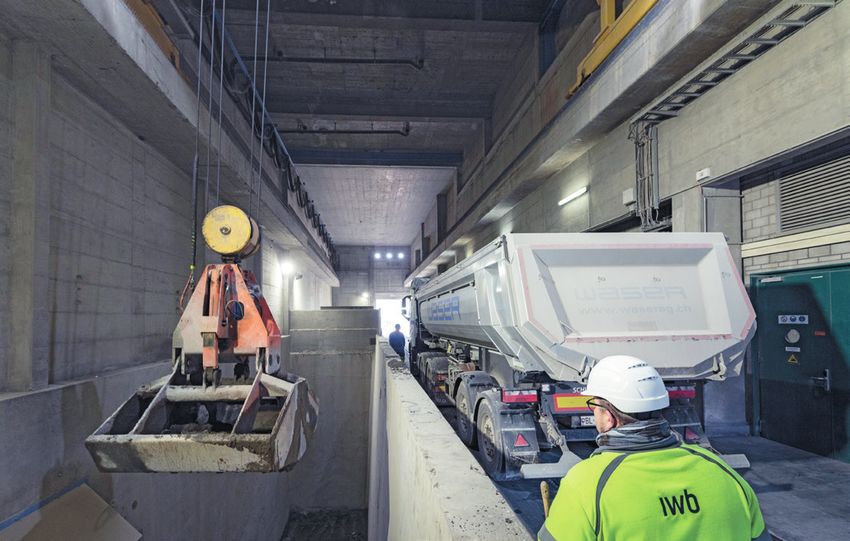

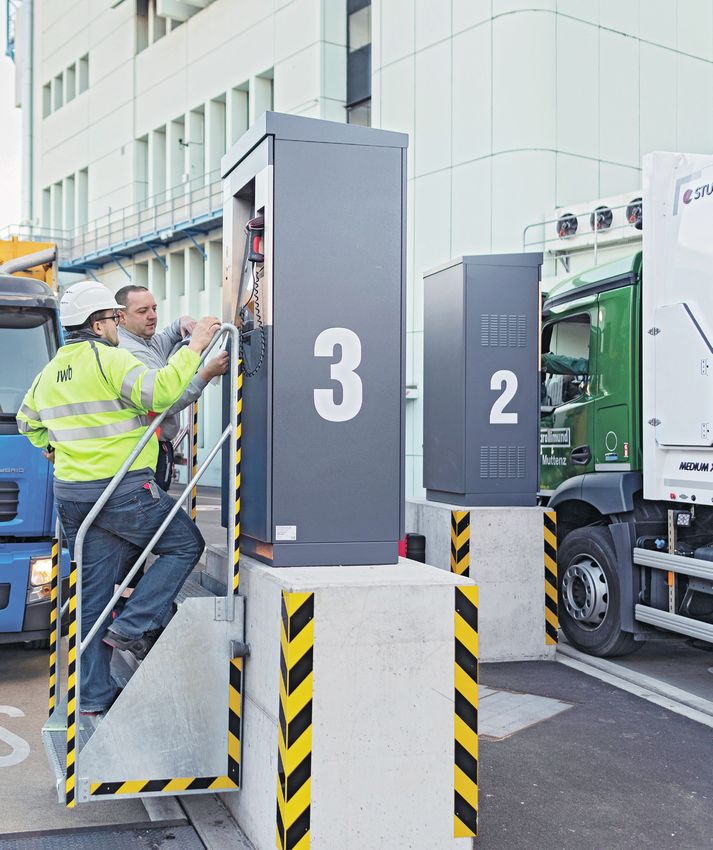

Jede Kehrichtlieferung wird erfasst und gewogen. Nach dem Umbau der
Anlieferung im Jahr 2018 übernehmen dies grösstenteils die Chauffeure an
den Selbstbedienterminals.
An der Waage müssen die Chauffeure die Lkws wiegen, um das Gewicht des angelieferten Kehrichts zu erfassen.
Kehrichtmengen und Heizwert Zum Jahreswechsel 2018 / 2019 lag daher ein
Im Jahr 2018 sind 236 948 Tonnen Kehricht bei «Kehrichtvorrat» von circa 5 800 Tonnen im
der KVA eingegangen. Die Kehrichtmenge ist Bunker. Der durchschnittliche Heizwert der
im Vergleich mit den Vorjahren und trotz der angelieferten Abfälle liegt im Jahr 2018 mit
Umbauarbeiten an der Anlieferung (Waagen 11.5 MJ / kg im Bereich der Vorjahre und zeigt
und Waagsystem) auf hohem Niveau. Ein- das stabile Verhältnis zwischen Siedlungs-,
schränkungen bei den Anliefermengen, wie in Industrie- und Gewerbeabfällen.
den Vorjahren aufgrund der Grossrevisionen,
waren im Berichtsjahr 2018 kaum notwendig.
Umweltbericht 2018 der KVA Basel 3
Verbrennung: Mengen und durchschnittlicher Heizwert
2014 – 2018, 2014 = 100 %, t pro Jahr, MJ / kg
100 %
226 926 226 637 233 271 224 630 234 160
Menge
Heizwert
11.4 11.5 11.5 11.4 11.5
2014 2015 2016 2017 2018
Massstab: 100 % = 40 mm
Anzahl Anlieferungen und 2000, der bei 3.2 Tonnen lag, so wären für die
Durchschnittsgewicht gleiche Liefermenge rund 74 046 Anlieferungen
Das Durchschnittsgewicht pro Anlieferung lag notwendig gewesen. Allein durch die Steige-
im Jahr 2018 bei 6.7 Tonnen; die Anzahl Anlie rung des Durchschnittsgewichts gegenüber
ferungen bei 35 170. Vergleicht man das Durch- dem Jahr 2000 sind so rund 38 876 Anlieferun-
schnittsgewicht mit dem Wert für das Jahr gen entfallen.
Anlieferungen: Anzahl und Durchschnittsgewicht
2014 – 2018, 2014 = 100 %, Anzahl Anlieferungen, Durchschnittsgewicht in t pro Anlieferung
100 %
37 870 38 050 37 530 36 917 35 170
Anzahl Anlieferungen
Durchschnittsgewicht
6.1 6.3 6.1 6.1 6.7
2014 2015 2016 2017 2018
Massstab: 100 % = 40 mm
Verkehrsmix der Anlieferungen Die an die KVA Basel zugestellten Bahnanliefe-
Die mit der Bahn angelieferte Abfallmenge liegt rungen erfolgen überwiegend mit grösseren
bei 11.2 Prozent und hat sich im Vergleich zum Containern, die 40 Kubikmeter fassen. Dadurch
Vorjahr leicht reduziert (– 0.6 Prozent). Seit dem braucht es für die gleiche Transportmenge
Jahr 2015 ist der Bahnanteil der Kehrichtanliefe- weniger Container. Die Bahnanliefermenge
rungen um rund 3.7 Prozent zurückgegangen. entspricht rund 26 616 Tonnen. Dadurch werden
Der wesentliche Grund ist, dass unser Lieferant circa 2 530 Lkw-Transporte bzw. 5 060 Fahrten
KELSAG seit dem 30.06.2016 die Abfälle per Lkw zur und von der KVA eingespart. Diese Anliefe-
zur KVA Basel transportiert. rung an die KVA per Bahn unterstützen wir
4 Umweltbericht 2018 der KVA Basel
Anlieferung per Bahn
2014 – 2018, 2014 = 100 %, t pro Jahr, Prozent der Gesamtliefermenge
100 %
33 311 35 496 26 316 26 800 26 616
14.5 % 14.9 % 11.6 % 11.8 % 11.2 %
2014 2015 2016 2017 2018
Massstab: 100 % = 40 mm
durch eine bewusste Förderung der Bahntrans- Detaillierte Abfallkontrollen
porte. Seit der Gebührensenkung im Jahr 2013 Unsere Abfalldisponenten überprüfen die
liegt die Verbrennungsgebühr bei Bahnanliefe- angelieferten Abfälle stichprobenartig.
rungen pro Tonne 25 Franken tiefer als für Anlie- Bei Unregelmässigkeiten oder Auffälligkeiten
ferungen per Lkw. führen sie Detailkontrollen durch. Im letzten
Jahr waren es rund 27 detaillierte Abfallkontrol-
Herkunft der Abfälle len. Dabei haben die Mitarbeitenden eine Liefe
In unserer KVA verwerten wir den Abfall von rung mit nicht brennbaren Dämmmaterialien
rund 700 000 Personen. Beim Bau der KVA (Mineralwolle) beanstandet. Ebenfalls mangel-
haben sich die regionalen Umweltbehörden haft sind Anlieferungen mit einem zu grossen
kantons- und grenzüberschreitend mit dem Ziel Anteil an Wertstoffen, wie Metall, Glas oder
abgestimmt, in der KVA Basel die Entsorgung Papier, oder aber solche, die einen zu hohen
der ganzen Region hocheffizient zu bündeln. Fein- oder Staubanteil aufweisen.
Aus diesem Entsorgungsauftrag stammen auch
im Jahr 2018 rund 50 Prozent der Kehrichtmenge.
Die anderen rund 50 Prozent liefern Industrie
und Gewerbe, mit denen wir grösstenteils lang-
fristige Lieferverträge abgeschlossen haben.
Herkunft der Abfallmengen
2014 – 2018, t pro Jahr und Herkunft
2014 2015 2016 2017 2018
Basel-Stadt 69 224 67 808 65 711 64 232 66 813
Basel-Landschaft 1 80 314 77 018 80 434 80 388 78 460
Gemeindeverband Abfallbewirtschaftung
unteres Fricktal 8 388 8 400 8 416 8 115 8 527
Kehrichtbeseitigung Laufental
Schwarzbubenland AG 7 694 8 297 9 841 8 012 8 169
Solothurn 829 814 835 711 685
Aargau 17 559 28 787 23 730 26 410 32 680
Diverse 1 683 0 0 92 1
Ausland
Deutschland (Landkreis Lörrach) 43 834 46 696 38 696 38 648 41 613
Total 229 524 237 820 227 662 226 608 236 948
1 ohne Laufental
Umweltbericht 2018 der KVA Basel 5
Abfallmengen nach Herkunft
2018, t pro Jahr und Herkunft, Anteile in Prozent
Basel-Stadt 66 813 (28.2 %)
Basel-Landschaft 1 78 460 (33.1 %)
Aargau 32 680 (13.8 %)
Kehrichtbeseitigung Laufental Schwarzbubenland AG 8 169 (3.45 %)
Gemeindeverband Abfallbewirtschaftung unteres Fricktal 8 527 (3.6 %)
Diverse 1 (0.0 %)
Solothurn 685 (0.3 %)
Inland (82 %)
Ausland (18 %)
Deutschland (Landkreis Lörrach) 41 613 (17.6 %)
Total 236 948 (100 %)
1 ohne Laufental
Massstab: 100 % = 100 mm
Angenommene Sonderabfälle gemäss der Betriebsbewilligung KVA
2018 mit Vorjahresvergleich, Menge in kg
VeVA-Code 1 Abfallbezeichnung 2017 2018
Verbrennung in der KVA
070510 Andere Filterkuchen, gebrauchte Aufsaugmaterialien 18 240 9 140
080112 Farb- und Lackabfälle mit Ausnahme derjenigen, die unter 080111 fallen 410 0
150110 Verpackungen, die Rückstände gefährlicher Stoffe oder von Sonderabfällen
enthalten oder durch gefährliche Stoffe oder Sonderabfälle verunreinigt sind 175 390 146 610
150202 Aufsaug- und Filtermaterialien, Wischtücher und Schutzkleidung,
die durch gefährliche Stoffe verunreinigt sind 34 670 34 860
160215 Aus gebrauchten Geräten entfernte gefährliche Bestandteile 22 120 2 920
160708 Ölhaltige Abfälle 2 180 1 680
170204 Kunststoffe, die gefährliche Stoffe enthalten oder durch gefährliche
Stoffe verunreinigt sind 20 960 340
170298 Problematische Holzabfälle 15 060 6 480
170603 Anderes Dämmmaterial, das aus gefährlichen Stoffen besteht oder
solche Stoffe enthält 0 1 240
170902 Bauabfälle die PCB enthalten 1 060 0
180101 Abfälle mit Verletzungsgefahr mit Ausnahme derjenigen, die unter
180103 fallen 479 410 516 942
180102 Abfälle mit Kontaminationsgefahr 203 750 195 560
180103 Infektiöse Abfälle 700 1 640
180109 Altmedikamente mit Ausnahme derjenigen, die unter 180108 fallen 72 890 57 900
191301 Feste Abfälle aus der Sanierung von Böden oder Aushub, die gefährliche
Stoffe enthalten. 6 040 1 400
200129 Reinigungsmittel, die gefährliche Stoffe enthalten 500 760
200197 Kleinmengen vermischter Sonderabfälle aus Haushaltungen 31 540 25 800
Total
Sonderabfälle 1 067 280 994 752
1 Verordnung über den Verkehr mit Abfällen (VeVA)
6 Umweltbericht 2018 der KVA Basel
Energieproduktion
Der letztjährige Kesselumbau der Ofenlinie 2 trägt im Betriebsjahr 2018
Früchte: Die Leistung der Ofenlinie ist dadurch um zwei Prozent gestiegen.
« Mit der KVA
produzieren wir
rund 45 Prozent
der gesamten
Basler Fernwärme. »
Florian Lüthy
Leiter Produktion Energie

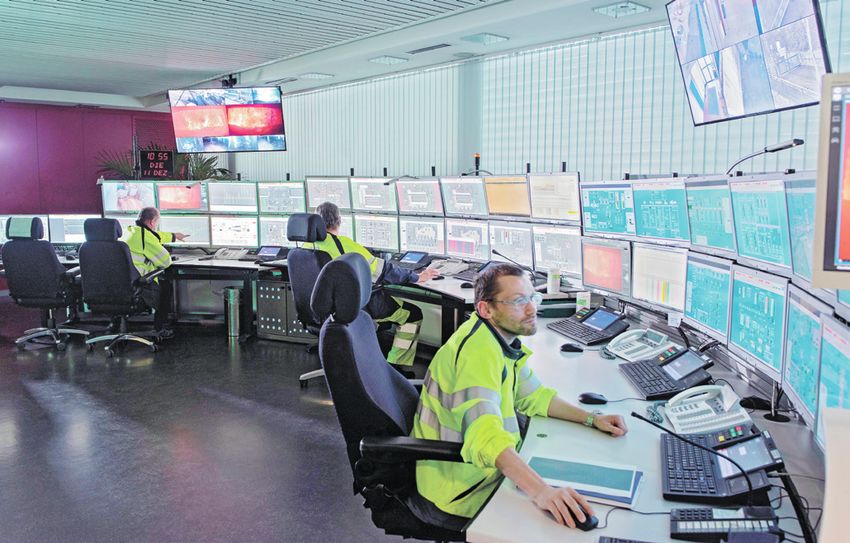

Von der Leitwarte aus steuern die Mitarbeitenden die gesamte Anlage.
Produktivität höchste Verbrennungsmenge seit der Inbetrieb
Die gesamte Wärmeproduktion für das Heiss- nahme der Anlage im Jahr 1998. Der Grund
wasser- und Dampfnetz lag im letzten Jahr bei dafür ist vor allem die Leistungssteigerung an der
1 054 GWh. Dies ist ein guter Wert, obwohl er Ofenlinie 2 sowie die relativ hohe Verfügbarkeit
hinter den Werten der Vorjahre zurückliegt.) Ins- der beiden Ofenlinien: 94.4 Prozent der Ofen
gesamt hat die KVA im letzten Jahr 234 160 Ton- linie 2 und 95 Prozent der Ofenlinie 3. Die Auslas-
nen Kehricht verwertet und in Wärme sowie tung lag im Mittel bei sehr hohen 97.9 Prozent.
elektrische Energie umgewandelt. Das ist die
Umweltbericht 2018 der KVA Basel 7
Produktivität: technische Verfügbarkeit und Leistung
2014 – 2018, in Prozent der maximalen Kapazität
2014 2015 2016 2017 2018
Ofenlinie 2
Technische Verfügbarkeit 91 94 94 87 94
Leistung 96 96 97 99 100
Ofenlinie 3
Technische Verfügbarkeit 93 94 95 92 95
Leistung 97 98 98 96 96
Dampfturbine 1
Technische Verfügbarkeit 95 100 84 97 100
Dampfturbine 2
Technische Verfügbarkeit 90 92 78 90 97
Energieabgabe
Insgesamt haben die beiden Ofenlinien
443 852 MWh Heisswasser, 45 376 MWh Prozess-
dampf und 58 461 MWh Strom (netto, der
Eigenbedarf der KVA ist bereits abgezogen)
an die Basler Kunden abgegeben. Der Strom
eigenbedarf lag bei 29 123 MWh.
Energieabgabe aus Abfall 1
2014 – 2018, 2014 = 100 %, in Gigawattstunden (GWh)
538 532 537 548 100 %
516
Heisswasser
Dampf
Strom
2014 2015 2016 2017 2018
52 53 70 Produktionsüberschuss
39 48
(ungenutzt)
1 ohne Dampfkessel 25 und 26
Massstab: 100 % = 40 mm
Der Produktionsüberschuss ist im Berichtsjahr auf die bereits im Frühjahr und bis in den Spätherbst
reichenden hohen Temperaturen zurückzuführen. Die geringere Nachfrage und hohe Abfallmengen
spiegeln sich in diesem Wert wider.
8 Umweltbericht 2018 der KVA BaselStrom: Produktion, Bedarf und Abgabe
2014 – 2018, Megawattstunden (MWh)
2014 2015 2016 2017 2018
Produktion Dampfturbinen 81 595 86 617 75 511 82 769 87 584
Bedarf KVA 26 402 27 459 27 803 27 805 29 123
Abgabe 55 192 59 158 47 708 54 964 58 461
Energienutzungsgrad
Den Energienutzungsgrad unserer Anlage hat Energie (BFE) sowie beim VBSA veröffentlicht.
wie in den letzten Jahren die Firma Rytec ermit- Im Jahr 2018 betrug der Gesamtnutzungsgrad
telt. Sie verwendet dabei für alle Schweizer der KVA Basel 75.6 Prozent. Er setzt sich aus
Kehrichtverwertungsanlagen ein einheitliches, dem Wärmenutzungsgrad von 64.3 Prozent und
normiertes Berechnungsverfahren. Die Werte dem Stromnutzungsgrad von 11.3 Prozent zu-
werden auf der Website des Bundesamts für sammen.
Energienutzungsgrad
2014 – 2018, Energieinhalt der zugeführten Brennstoffe = 100 %, Nutzungsgrad in Prozent
100 %
78.7 % 76.1 % 75.8 % 76.4 % 75.6 %
67.5 % 64.5 % 65.8 % 64.9 % 64.3 %
Wärme
11.2 % 11.6 % 10.0 % 11.5 % 11.3 % Strom
2014 2015 2016 2017 2018
Massstab: 100 % = 40 mm
Umweltbericht 2018 der KVA Basel 9Betriebliche Umweltdaten
Brennender Kehricht emittiert sehr viele umweltgefährdende Stoffe. Die Rauchgas-
und Abwasserreinigung muss darum den höchsten Ansprüchen genügen und stets
dem neuesten Stand der Technik entsprechen – insbesondere bei Anlagen in der
Nähe von Wohngebieten. Mit einem mehrstufigen Reinigungsprozess stellen wir
sicher, dass R
auchgase und Abwässer der KVA so sauber sind, dass sie keine Gefahr
für Mensch und Umwelt darstellen.
« Als Betreiber der KVA
dienen wir der gesamten
Region. Dem Schutz von
Mensch und Umwelt vor
schädlichen Auswirkungen
aus dem Verbrennungs
prozess fühlen wir uns
verpflichtet. »
Damit ein Betrieb der KVA möglich ist, müssen wir die aus der Verbrennung anfallenden Reststoffe (z.B. Schlacke) René Kress
kontinuierlich abführen lassen. Leiter Produktionssupport,
Umweltbeauftragter Produktion
Energie
Technologie Damit die Reinigungsleistung hoch bleibt,
Die meisten bei der Verbrennung von Kehricht wird das schadstoffbelastete Waschwasser
entstehenden Stoffe sind sehr gesundheits- kontinuierlich aus dem Rauchgaswäscher aus-
schädlich. Die Rauchgase müssen darum so geschleust. In der Abwasserreinigungsanlage
zuverlässig gereinigt werden, dass sie keine werden die im Abwasser gelösten Schadstoffe
Gefahr für Mensch und Umwelt darstellen. Wir ausgefällt und entfernt.
verwenden dazu ein mehrstufiges Reinigungs-
system. Staub wird im Elektrofilter aus den Reststoffe
Rauchgasen entfernt. Durch Zugabe von Schlackentransport und -deponierung
Ammoniak zum Rauchgas werden Stickoxide Seit Mitte 2016 führen wir keine Schlacke mehr
wirkungsvoll reduziert. Mit Hilfe des Katalysa- in die Deponie Liesberg, da diese aufgefüllt ist.
tors werden zusätzlich zur Stickstoffreduktion Seither lagern wir die aus dem Verbrennungs
auch Dioxine und Furane in unschädliche Stoffe prozess anfallende Schlacke auf den Deponien
umgewandelt. Die Nasswäscher mit Feinstpar Elbisgraben (Kanton Basel-Landschaft) und
tikelabscheidung entfernen in mehreren Stufen Scheinberg (Deutschland) ab. Mit Lkw wurden
gasförmige Schadstoffe, Schwermetalle und im Berichtsjahr gesamthaft rund 45 429 Tonnen
lungengängige Feinststäube aus den Abgasen. Schlacke abgeführt. Rund 32 635 Tonnen in die
10 Umweltbericht 2018 der KVA BaselReststoffe
2014 – 2018, t pro Jahr
2014 2015 2016 2017 2018
Schlacke 39 314 41 810 43 828 41 186 45 429
E-Filterstaub 6 397 6 709 5 523 5 102 4 808
Filterkuchen 858 890 939 1 010 1 187
Summe 46 569 49 409 50 289 47 297 51 424
Reststoffe
2014 – 2018, in % der verbrannten Kehrichtmenge
2014 2015 2016 2017 2018
Schlacke 17.32 18.44 18.79 18.33 19.40
E-Filterstaub 2.82 2.96 2.37 2.27 2.05
Filterkuchen 0.38 0.39 0.40 0.45 0.51
Deponie Elbisgraben und circa 12 794 Tonnen E-Filterstaub und Filterkuchen
in die Deponie Scheinberg. Der Transport ab Diese bei der Rauchgas- und Abwasserreinigung
der KVA Basel geschieht ausschliesslich und anfallenden Reststoffe transportieren Lkws nach
unter A usnutzung der gesamten Ladekapazität Kochendorf bei Heilbronn. Dort werden die Rest-
per Strasse. stoffe in Big Bags abgefüllt und in der Untertage-
deponie eingelagert.
Schlacke: Zusammensetzung
2018 (zwei Mischmuster pro Jahr von der Deponie Elbisgraben)
mg pro kg Trockensubstanz
2018
1. Semester 2. Semester
Schwermetalle
Arsen 7.0 7.2
Antimon 85 94
Blei 699 1 165
Cadmium 6.6 4.8
Chrom gesamt 361 381
Chrom VI < 0.05 < 0.05
Kupfer 4 386 5 357
Nickel 223 246
Quecksilber < 0.20 0.4
Zink 3 481 3 266
Total organischer Kohlenstoff (TOC) 7 664 9 715
Umweltbericht 2018 der KVA Basel 11Schlacke: Nichteisenmetallanteil nach der Entschrottung
2018 (zwei Mischmuster pro Jahr von der Deponie Elbisgraben)
in Prozent des Schlackengewichts
2018 Grenzwert 1
1. Semester 2. Semester
Nichteisenmetalle (partikulär) 2.22 2.34 1.0
1 Grenzwert der Verordnung über die Vermeidung
und die Entsorgung von Abfällen (VVEA)
Zusammensetzung Reinigungsleistung der in den Jahren 2010 und
Seit dem 01.01.2016 gilt die Verordnung über 2011 erneuerten Rauchgasnasswäscher und
die Vermeidung und die Entsorgung von Ab dem sorgfältigen Betrieb der Anlagen. Bei den
fällen (Abfallverordnung, VVEA). Gemäss dieser neuen Wäschern erfolgt die Neutralisation mit
bzw. dem halbjährlichen Untersuchungsbericht Natronlauge anstelle von Kalkmilch, was eine
des Umweltlabors des AUE des Kantons Basel- bessere Entschwefelung erlaubt. Der Grenzwert
Stadt entspricht die Schlacke ausser beim für die Staubfracht konnte die Anlage ebenfalls
Nichteisenmetallanteil der für eine Übertage einhalten und auch die Salzsäureemissionen
deponie geforderten Schlackenqualität. Durch (HCl) sind erneut tiefer ausgefallen und bewe-
mechanische Verbesserungsmassnahmen wird gen sich auf dem Tiefstand der Vorjahre. Bei den
versucht, den Nichteisenmetallanteil zu verrin- Stickoxidemissionen waren primär Störungen
gern. Dieser wird nach der Entschrottung, die am SCR-Katalysator oder den Ammoniakpum-
auf der Deponie durch den Deponiebetreiber pen verantwortlich. Allerdings konnten wir
stattfindet, gemessen. Da die Deponie Elbisgra- auch hier die geforderten Grenzwerte problem-
ben zurzeit über keine Anlage zur Entschrot- los einhalten. Die NOx-Frachten bewegen sich
tung von KVA-Schlacken verfügt, werden die auf dem Niveau der Vorjahre und sind sogar et-
angelieferten Mengen separat zwischengela- was tiefer ausgefallen.
gert und nach Installation der neuen Anlage
(voraussichtlich im Jahr 2019) nachträglich ent- Periodische Messung der LRV-Emissionswerte
schrottet. Die in der Schlacke enthaltenen Subs- durch externe Fachfirma
tanzen sind bereits in den verbrannten Gegen- Im Jahr 2018 fanden die periodischen LRV-
ständen enthalten. Messungen durch eine zertifizierte Fachfirma
statt. Die detaillierte Messkampagne zeigte,
Rauchgasemissionen dass beide Ofenlinien die LRV-Grenzwerte
Entwicklung Emissionssituation einhalten und sogar deutlich unterschreiten.
Die Rauchgasemissionen befinden sich inner- Die nächsten Kontrollmessungen finden im
halb der normalen jährlichen Schwankungs- Jahr 2021 statt.
breite. Bei den Rauchgasemissionen, die sich
primär aus Stickoxiden (NOx) und Kohlen Überprüfung der Online-Rauchgas-
monoxid (CO) zusammensetzen, gibt es im analysesysteme
Vergleich zu den Vorjahren keine wesentlichen Im Jahr 2018 fand eine periodische Überprüfung
Veränderungen. Beim Schwefeldioxid (SO2) der Online-Rauchgasanalysesysteme im Rahmen
haben wir im Vergleich zu den Vorjahren einen der LRV-Messungen statt. Es gab dabei keine
minimalen Anstieg der Schadstoffkonzentration Beanstandungen seitens der Behörden. Die
und -frachten festgestellt. Diese Werte unter- nächsten Messungen sind für 2021 vorgesehen.
schreiten jedoch nach wie vor deutlich die gel-
tenden Grenzwerte. Dies liegt an der besseren
12 Umweltbericht 2018 der KVA BaselRauchgasemissionen: Schadstoffkonzentrationen
2014 – 2018, Milligramm (mg) pro Normkubikmeter (Nm3), Jahresmittelwerte
2014 2015 2016 2017 2018 Grenzwert
Ofenlinie 2
Staub 0.82 0.77 0.67 1.26 1.83 10
Salzsäure (HCI) 1.34 1.20 0.92 0.94 0.96 20
Ammoniak (NH3) 0.34 0.26 0.44 0.23 0.16 5
Kohlenstoff (C) ges. 0.68 0.52 0.75 1.02 1.00 20
Schwefeldioxid (SO2) 0.46 1.20 1.97 2.26 2.30 50
Stickoxide (NOx) 40.94 40.47 40.35 40.35 40.54 80
Kohlenmonoxid (CO) 4.08 3.70 4.26 5.99 7.92 50
Ofenlinie 3
Staub 0.90 1.21 1.12 1.02 1.19 10
Salzsäure (HCI) 1.03 1.18 1.13 0.86 0.24 20
Ammoniak (NH3) 0.61 0.33 0.32 0.17 0.16 5
Kohlenstoff (C) ges. 0.80 0.71 0.78 1.74 0.76 20
Schwefeldioxid (SO2) 0.79 2.38 2.96 1.20 2.99 50
Stickoxide (NOx) 40.72 40.97 40.24 41.16 40.45 80
Kohlenmonoxid (CO) 6.97 7.60 6.91 7.12 6.78 50
Dioxine und Furane werden in der katalytischen Reinigung zuverlässig in Kohlendioxid und Wasser sowie
in k leine Mengen Salzsäure umgewandelt. Gemäss der Vorgabe des Lufthygieneamtes finden alle drei Jahre
Kontrollmessungen statt.
Rauchgasemissionen Ofenlinien 2 und 3: Dioxine (PCDD) und Furane (PCDF) 1
Kontrollmessungen 2003, 2009 und 2015, Nanogramm (ng) pro Normkubikmeter (Nm3)
2003 2009 2015 2018 Grenzwert
Ofenlinie 2 0.082 0.050 0.027 0.023 0.100
Ofenlinie 3 0.061 0.037 0.038 0.021 0.100
1 PCDD: polychlorierte Dibenzo-p-Dioxine; PCDF: polychlorierte Dibenzofurane.
Rauchgasemissionen: Dioxine (PCDD) und Furane (PCDF) 1
Kontrollmessungen 2003, 2006 und 2015 Ofenlinie 2 Ofenlinie 3 Prozent vom zulässigen Grenzwert (= 100 %)
100 %
82 % 61 % 50 % 37 % 27 % 38 % 23 % 21 %
2003 2009 2015 2018
1 PCDD: polychlorierte Dibenzo-p-Dioxine; PCDF: polychlorierte Dibenzofurane.
Massstab: 100 % = 10 mm
Umweltbericht 2018 der KVA Basel 13Rauchgasemissionen: Grenzwertüberschreitungen (Kurzzeitspitzen)
2018, Überschreitung des Grenzwertes in Stunden und Prozent der Ofenbetriebsstunden
Ofenlinie 2 (8 266 Betriebsstunden) Ofenlinie 3 (8 316 Betriebsstunden)
Staub 1 h (0.01 %) Staub 2 h (0.02%)
Salzsäure (HCI) 0 h (0.00 %) Salzsäure (HCI) 0 h (0.02 %)
Ammoniak (NH3) 0 h (0.00 %) Ammoniak (NH3) 0 h (0.00 %)
Kohlenstoff (C) ges. 3 h (0.04 %) Kohlenstoff (C) ges. 0 h (0.00 %)
Schwefeldioxid (SO2) 0 h (0.00 %) Schwefeldioxid (SO2) 1 h (0.01 %)
Stickoxide (NO x) 29 h (0.35 %) Stickoxide (NO x) 2 h (0.02 %)
Kohlenmonoxid (CO) 4 h (0.05 %) Kohlenmonoxid (CO) 38 h (0.46 %)
Massstab: 1 h = 0.5 mm
Die Überschreitungen bei den Staubemissionen entstanden primär durch Störungen am Elektrofilter. Diese wieder-
um sind mehrheitlich durch müllbedingte Störstoffe begründet, welche zu Spannungsabfällen in den elektrischen
Feldern führen können. Die NOx-Emissionen entstanden primär durch Störungen am SCR-Katalysator und an der
Ammoniakpumpe.
Rauchgasemissionen: Schadstoff- und Treibhausgasfrachten
2014 – 2018, t pro Jahr
2014 2015 2016 2017 2018 Mittelwert
Ofenlinien 2 und 3
Staub 1.120 1.352 1.230 1.468 1.153 1.243
Salzsäure (HCI) 1.529 1.599 1.395 1.153 0.801 1.295
Ammoniak (NH3) 0.615 0.401 0.517 0.259 0.214 0.401
Kohlenstoff (C) ges. 0.956 0.803 1.028 1.792 1.165 1.149
Schwefeldioxid (SO2) 0.810 2.427 3.368 2.204 3.551 2.472
Stickoxide (NOx) 52.733 54.697 54.740 52.448 54.265 53.777
Kohlenmonoxid (CO) 7.215 7.670 7.515 8.520 9.902 8.164
Kohlendioxid (CO2) 249 366 265 700 259 130 245 815 259 777 255 957.600
davon klimawirksam 1 124 683 132 850 129 565 122 908 129 889 127 978.800
1 50 Prozent des emittierten Kohlendioxids sind biogen, d.h. CO₂-neutral.
Emissionsfrachten
Die KVA-Emissionen im Vergleich:
•• Die NOx-Emissionen entsprechen circa •• Die klimawirksamen CO₂-Emissionen entsprechen
3 Prozent der Strassenverkehrsemissionen der circa 21 Prozent der Strassenverkehrsemissionen
Kantone Basel-Stadt und Basel-Landschaft * der Kantone Basel-Stadt und Basel-Landschaft **
•• Die Staubemissionen entsprechen circa
1 Prozent der Strassenverkehrsemissionen der
Kantone Basel-Stadt und Basel-Landschaft *
* gemäss Luftreinhalteplan 2016 des Lufthygieneamtes beider Basel
** gemäss Luftreinhalteplan 2010 des Lufthygieneamtes beider Basel
14 Umweltbericht 2018 der KVA BaselRauchgasemissionen: Schadstoff- und Treibhausgasfrachten
2014 – 2018, g pro t verbrannten Abfall
2014 2015 2016 2017 2018 Mittelwert
Ofenlinien 2 und 3
Staub 4.934 5.966 5.273 6.537 4.924 5.417
Salzsäure (HCI) 6.737 7.057 5.980 5.131 3.421 5.665
Ammoniak (NH3) 2.710 1.770 2.215 1.153 0.912 1.752
Kohlenstoff (C) ges. 4.214 3.544 4.406 7.976 4.976 5.023
Schwefeldioxid (SO2) 3.6 10.7 14.4 9.8 15.2 10.740
Stickoxide (NOx) 232 241 235 233 232 234.600
Kohlenmonoxid (CO) 31.8 33.8 32.2 37.9 42.3 35.614
Kohlendioxid (CO2) 1 098 886 1 172 357 1 110 852 1 094 311 1 109 400 1 117 161
davon klimawirksam 1 549 443 586 179 555 426 547 156 554 700 558 581
1 50 Prozent des emittierten Kohlendioxids sind biogen, d.h. CO₂-neutral.
Abwasserreinigung einem erfreulichen neuen Tiefststand. Die
Die Schwermetallgehalte und die übrigen Störungen lagen mehrheitlich bei der aufwen-
Parameter liegen meist weit unterhalb der digen Kalkmilchdosierung und nicht wie in den
Grenzwerte der Gewässerschutzverordnung. Vorjahren bei der Dosierung des Flockungs-
Nach der Reinigung des Abwassers in der hilfsmittels. Bei pH-Wert-Abweichungen folgt
KVA haben wir 74 173 Kubikmeter direkt via aufgrund der physikalischen Eigenschaften des
Allschwilerbach in den Rhein und nur 416 Ku- Abwassers auch meist ein Anstieg der Trübung.
bikmeter in die ARA geleitet. Dies entspricht Des Weiteren kam es im Betriebsjahr zu keinen
einem neuen Tiefststand für die KVA Basel und periodischen Wartungsarbeiten, welche eine
zeugt von einer guten Steuerung der Prozesse Umschaltung zur ARA erforderten.
und wenigen Betriebsstörungen. Gegenüber
dem Vorjahr haben wir circa 5 500 Kubikmeter Bei den verschiedenen Kontrollanalysen des
Abwasser mehr gereinigt. Dies hängt primär Abwassers gemäss der Routineanalytik wurden
mit der rekordhohen Verbrennungsmenge für die Richt- und Grenzwerte der Eidgenössischen
das B
etriebsjahr zusammen und der damit ent- Gewässerschutzverordnung gesamthaft einge-
sprechend gestiegenen Rauchgasmenge. Im halten und zum überwiegenden Teil deutlich
Berichtsjahr 2018 erfolgten nur 16 Umleitungen unterschritten. Auch die Quecksilberwerte be-
in die ARA. Diese setzen sich wie folgt zusam- wegen sich auf einem erfreulich tiefen Niveau,
men: was für eine gut funktionierende Schwermetall
abscheidung spricht. Dank weiterer Optimie-
•• 1-mal wegen eines zu tiefen pH-Werts rungen konnten wir bei gleichbleibender Ab-
•• 6-mal wegen eines zu hohen pH-Werts wasserqualität den Einsatz von Fällungs- und
•• 9-mal wegen zu hoher Trübung Flockungsmitteln reduzieren.
Die Anzahl Umleitungen in die ARA reduzierte
sich im Jahr 2018 im Vergleich zum Vorjahr
erneut und auch die Umleitmengen sind auf
Umweltbericht 2018 der KVA Basel 15Abwasserreinigungsanlage ARA: Mengen nach Einleitungsort
2014 – 2018, m3
100 %
62 362 72 112 69 315 68 427 74 173
Rhein
5 401 2 976 4 714 1 382 416 ARA
2014 2015 2016 2017 2018
Massstab: 100 % = 40 mm
Die Abwassermengen zur ARA haben sich im Jahr 2018 im Vergleich mit dem Vorjahr nochmals stark verringert. Dies
spricht für einen sorgfältigen und störungsfreien Betrieb mit nur sehr wenigen und kurzfristigen Umschaltungen.
Abwasserreinigungsanlage: Schwermetallkonzentrationen
Einzelmessungen 2015 – 2018, mg / l
2015 2016 2017 2018
01.02. 15.06. 13.10. 25.01. 10.05. 11.09. 06.02. 13.06. 16.10. 22.01. 13.05. 18.09. Bezugs- bzw. Richtwert
Schwermetall
Antimon 0.022 0.034 0.006 0.096 0.012 0.01 0.064 0.0056 0.016 0.02 0.013 0.023 0.1 Bezugswert
ArsenAbwasserreinigungsanlage: Schwermetallkonzentrationen
Einzelmessungen 2018, in % vom Bezugs- bzw. Richtwert 22.01.2018 13.05.2018 18.09.2018
Antimon
Arsen*
Blei*
Cadmium*
Chrom ges.
Kupfer*
Nickel*
Zink*
Quecksilber*
Bezugs- bzw. Richtwert = 100 %
Massstab: 100 % = 40 mm
* Konzentrationen können unterhalb der Nachweisgrenze liegen
Abwasserreinigungsanlage: Analysenwerte
Einzelmessungen 2015 – 2018, mg / l
2015 2016 2017 2018
01.02 15.06. 13.10. 26.01. 11.05. 12.09. 07.02. 14.06. 17.10. 22.01. 13.05. 18.09. Grenzwert
Trübung 14.32 13.08 19.10 20.10 18.10 12.00 19.20 11.60 14.20 11.90 15.20 20.00 20
Nitrit 0.02 0.05 0.05 0.11 0.13 0.19 0.08 0.03 0.09Ressourcenverbrauch und die Wasseraufbereitung für die Dampf-
Zwar brennt der Kehricht von alleine, aber der produktion.
Betrieb der KVA erfordert doch einige Ressourcen: •• Salzsäure, Natronlauge und Kalk werden
•• Das An- und Abfahren der Öfen erfordert zur pH-Regulierung des Wäschers und des
zeitweise Heizöl – damit werden unnötige Abwassers eingesetzt.
Furan- und Dioxinemissionen vermieden. •• Die Ammoniakzugabe reduziert den
•• Motoren, Pumpen, der Kehricht- und Schla- NOx -Gehalt der Rauchgase.
ckenkran sowie die Schnetzler brauchen •• Fällungs- und Flockungsmittel dienen zur
Strom. Entfernung der Schwermetalle aus dem
•• Wasser wird gebraucht für die Kühlung der Abwasser.
Anlagenkomponenten, den Rauchgaswäscher
Spezifischer Ressourcenverbrauch
2014 – 2018, Menge pro t verbrannten Abfall
Einheit 2014 2015 2016 2017 2018
Heizöl 1 kg 0.8 0.7 1.0 0.8 1.5
Strombedarf KWh 116 121 119 124 124
Wasserverbrauch (Grund- und Trinkwasser) l 1232 1368 1175 1298 1278
Chemikalien
Salzsäure 32 % g 269 266 248 265 320
Natronlauge 30 % g 174 177 172 296 256
Natronlauge 50 % g 4120 4032 5666 4221 3980
Ammoniak 25 % g 3645 3168 2899 2927 3143
Ungelöschter Kalk g 2883 2782 2588 2837 2866
Fällungsmittel TMT 15 g 68 49 19 10 12
1 Für das An- und Abfahren der Öfen.
Die kontinuierliche Verbesserung der Prozesse Anzahl an kurzen Störungen (z.B. Müllschacht-
ist eine Daueraufgabe. Im Jahr 2018 konnten klemmer) auf einem überdurchschnittlich
wir an den niedrigen Ressourcenverbrauch der hohen Niveau. Die Gruppe Verfahrens- und
Vorjahre anknüpfen. Der Chemikalieneinsatz Umwelttechnik wird auch weiterhin zusätzliche
konnte jedoch nur bedingt weiter optimiert Optimierungsmassnahmen evaluieren und
werden und auch der Verbrauch von Heizöl nach Betrachtung des ökologischen und
liegt im Berichtsjahr aufgrund einer erhöhten betriebswirtschaftlichen Nutzens umsetzen.
18 Umweltbericht 2018 der KVA BaselSicherheit und Gesundheitsschutz
Sicherheit und Gesundheitsschutz unserer Mitarbeitenden geniessen
höchste Priorität. Die Anlagen entsprechen den Sicherheitsbestimmungen
und sind auf dem neuesten Stand der Technik. Regelmässige Sicherheits
audits helfen uns, Schwachstellen frühzeitig zu erkennen und zu
eliminieren. Alle Berufsunfälle klären wir sorgfältig ab und setzen Verbesse-
rungsmassnahmen, wo möglich, um.
Alle Mitarbeitenden verfügen zur sicheren Durchführung der Arbeiten über eine umfassende persönliche
Schutzausrüstung (PSA).
Organisation Sicherheitsaudits und Massnahmen
Wir haben uns im Rahmen der Umsetzung Im Jahr 2018 haben unsere Kader wieder diverse
der ASA-Richtlinie 6 508 der Eidgenössischen Sicherheitsaudits durchgeführt und gemeinsam
Koordinationskommission für Arbeitssicherheit mit den Mitarbeitenden viele Verbesserungen
(EKAS) der Betriebsgruppenlösung des Verbands vorgeschlagen. Aufgrund der stetig wechseln-
der Betreiber Schweizerischer Abfallverwertungs- den Bedingungen und hohen Sicherheitsanfor-
anlagen (VBSA) angeschlossen. Der VBSA führt derungen auf unserem Betriebsgelände ist es
Gefährdungsanalysen durch, erarbeitet Stan- wichtig, Gefahrenstellen und -situationen auch
dards sowie Präventionsprogramme und sorgt künftig zu eliminieren. Alle Mitarbeitenden sind
für die Umsetzung bei allen Schweizer KVA. angehalten, ihre Arbeiten nur unter sicheren Be-
Unsere Mitarbeitenden nehmen alle zwei Jahre dingungen auszuführen und Verbesserungsvor-
an ärztlichen Vorsorgeuntersuchungen teil. schläge zu melden.
Der Vertrauensarzt des VBSA wertet die anony-
misierten Untersuchungsresultate zentral
aus und löst bei Bedarf zusätzliche Schutzmass-
nahmen aus.
Umweltbericht 2018 der KVA Basel 19Berufsunfälle
2014 – 2018, Anzahl Unfälle mit und ohne Arbeitsausfall
2014 2015 2016 2017 2018
Anzahl Unfälle 5 4 9 4 4
Gefährdungsbeurteilung (GBU) Personenzutrittskontrolle
Im November 2018 haben wir mit allen Mitar- Mittels der elektronischen Personenzutritts
beitenden des Bereichs Produktion Energie und kontrolle sind wir in der Lage, jederzeit fest
unter Einbezug externer Experten eine Gefah- zustellen, welche Personen sich in unseren
renanalyse durchgeführt. Ziel war es, möglichst Energieproduktionsanlagen aufhalten. Externe
viele potenzielle Gefahren und «Beinaheunfälle» Mitarbeitende müssen eine obligatorische
in unseren Werken zu ermitteln. 78 Teilnehmen- Online-Sicherheitsschulung absolvieren, wenn
de besuchten einen von fünf Kursen und ermit- sie das Betriebsgelände betreten wollen. Erst
telten gemeinsam 285 mögliche Gefährdungen dann erhalten sie einen Zutrittsausweis. Anhand
und «Beinaheunfälle». Die Gefährdungen wur- der Zutrittsausweise und der damit einherge-
den in unser elektronisches Beurteilungstool henden automatisch generierten und aktua
übertragen und mit einer Risikomatrix bewer- lisierten Personenübersicht können wir bei
tet. Zusätzlich wurden mögliche Lösungsansät- allfälligen Evakuationen auf dem Sammelplatz
ze hinterlegt. Jede Gefährdung ist einer verant- rasch feststellen, ob alle die Anlagen verlassen
wortlichen Stelle zur Weiterbearbeitung haben.
zugeteilt. Diese hat nun die Aufgabe, die Ge- 2018 haben wir im September eine Evakua-
fährdung mit den jeweiligen Initiatoren zu be- tionsübung durchgeführt. Es zeigte sich, dass
arbeiten und mittels Schulungen, Sensibilisie- die Übung diszipliniert und geordnet ablief,
rungen und/oder technischer Lösungen eine die Mischung aus internen und externen Mitar-
nachhaltige Verbesserung herbeizuführen. beitenden sowie Chauffeuren hinsichtlich der
Erfassung und Koordination jedoch höchst
Berufsunfälle anspruchsvoll ist. Auch künftig werden wir
2018 haben wir vier ordentliche Unfälle und vier deshalb unangekündigte Evakuationsübungen
Nichtbetriebsunfälle verzeichnet. Wir haben durchführen, um im Ernstfall alle Personen
alle Berufsunfälle abgeklärt und Verbesserungs- sicher aus dem Gefahrenbereich zu leiten und
massnahmen umgehend umgesetzt. Zur die Arbeit der Ereignisdienste (Polizei, Sanität,
Sensibilisierung und Motivation der Mitarbei- Feuerwehr) optimal zu unterstützen.
tenden zeigt am Eingang der KVA eine digitale
Anzeigetafel die unfallfreien Tage an. Die längs- Personalausbildung
te Periode ohne einen Unfall dauerte 138 Tage. Seit der Einführung des Programms «Sicherheits
audits und Massnahmen» Ende 2013 führen
Erkenntnisse aus den Vorsorgeunter- wir für unsere Mitarbeitenden jährliche Weiter
suchungen 2017 / 2018 bildungen zum Thema «Sicherheit» durch.
Periodische Vorsorgeuntersuchungen aller Insgesamt haben sie 582 elektronische bzw.
Mitarbeitenden helfen uns, arbeitsbedingte persönliche Schulungen absolviert. 83 Mitar
Gesundheitsprobleme frühzeitig zu erkennen beitende haben das Modul «Lärm/Gehörschutz»
und Berufskrankheiten zu verhindern. Ausser absolviert und 19 Kollegen haben den Kurs
ordentliche Erkenntnisse aus den Vorsorge «Ergonomie am Arbeitsplatz» besucht. 40 res-
untersuchungen unserer Mitarbeitenden pektive 36 Mitarbeitende nahmen an den zwei
liegen nicht vor. Total fanden 42 Pflichtunter obligatorischen Ersthelfer- bzw. Notfallkursen
suchungen statt. teil. Durch weitere regelmässige Schulungen
mit dem elektronischen Unterweisungssystem
erhoffen wir uns in Zukunft eine weitere Sen-
kung der Unfallzahlen.
20 Umweltbericht 2018 der KVA BaselBetrieb
In Bezug auf den Betrieb der beiden Ofenlinien war das Jahr 2018 ein
eher ruhiges Jahr. Herausfordernd waren allerdings die verschiedenen am
Standort der KVA laufenden Projekte, die direkt oder indirekt mit der
KVA verknüpft sind.
«Alle unsere Fern
wärmekraftwerke
sind optimal aufein-
ander abgestimmt. »
Jörg Stolz
Leiter Betrieb Energie

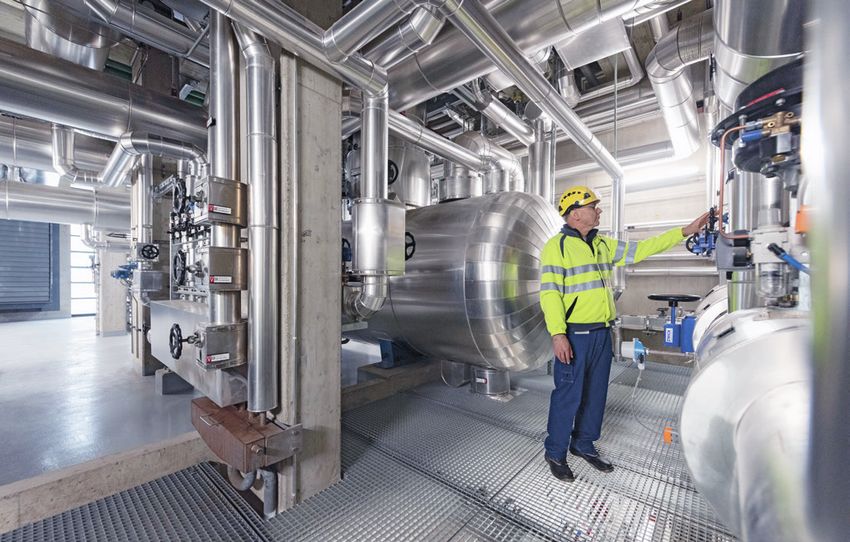

Auf regelmässigen Rundgängen überprüfen wir den Zustand der Anlage.
Leistungssteigerung der Ofenlinie 2 (VVEA) muss jede KVA ab 01.01.2021 die gesamte
2018 konnten wir zum ersten Mal über ein gan- Kessel- und Filterasche von bestimmten Metallen
zes Jahr die Resultate der Grossrevision beob- entfrachten. Die auf der KVA Basel geplante
achten, die im Herbst 2017 stattgefunden hatte. Anlage wird neben der Asche aus Basel auch
Wir stellen fest, dass die Grossrevision unsere die Aschen der drei KVA Winterthur, Perlen und
Erwartungen übertroffen hat. Ursprünglich hat- Oftringen behandeln. Letztes Jahr wurde die
ten wir eine Leistungssteigerung von circa einem Gesamtanlage mit einer Anlagenkapazität von
Prozent berechnet. Diese liegt tatsächlich bei circa 12 000 Jahrestonnen ausgeschrieben. Leider
zwei Prozent. Der Umbau hat sich auch positiv gab es nur einen Anbieter für die Anlage. Zudem
auf den Kesselbetrieb ausgewirkt. So ist die überschritt das Angebot deutlich das Budget,
Verschmutzungsneigung der Kesselwände im welches wir im Rahmen eines Vorprojekts mit
ersten und zweiten Kesselzug zurückgegangen Offerten verschiedener Lieferanten ermittelt
und auch der Verschleiss nach 15 Monaten hatten. Die Anlage konnten wir deshalb so nicht
Betrieb lässt eine längere Lebensdauer erwar- vergeben. Dadurch geriet das Projekt circa ein
ten. Für 2020 planen wir einen ähnlichen Jahr in Verzug und ein Start per 01.01.2021 ist
Umbau auch an der Ofenlinie 3. nicht mehr möglich. Nach diversen Gesprächen
mit dem AUE Basel-Stadt sowie dem BAFU konn-
Flugaschewäsche ten wir einen Aufschub der Behandlungspflicht
Das Projekt Flugaschewäsche wurde 2018 stark von einem Jahr – per 01.01.2022 – erreichen. Seit
vorangetrieben. Gemäss neuer Gesetzgebung Ende 2018 ist die Planung wieder im Gang.
Umweltbericht 2018 der KVA Basel 21Wärmerückgewinnung aus den Störungen, Stillstände
Rauchgasen (WRG) Insgesamt war der Betrieb der beiden Ofen
Im Rahmen der kantonalen Vorgabe – 80 Pro- linien im letzten Jahr störungsarm. An der
zent CO2-neutrale Fernwärmeproduktion – Ofenlinie 2 kam es lediglich zu drei kürzeren
haben wir in den letzten Jahren verschiedene Störungen. Total war die Linie 2 rund 74 Stun-
Projekte zur R eduktion des fossilen Brennstoff den ausser Betrieb. An der Ofenlinie 3 war eine
einsatzes lanciert. Neben dem Bau des zweiten Störung wegen einer Müllschachtverstopfung
Holzkraftwerks und eines grossen Wärmespei- zu verzeichnen. Die gesamte Ausfalldauer
chers ist auch die Wärmerückgewinnung aus betrug hier circa 26 Stunden.
den Rauchgasen der KVA und der beiden Holz-
kraftwerke eines dieser Projekte. Dabei wird Besichtigungen
der Rücklauf des Fernwärmenetzes mittels Es fanden insgesamt 173 Führungen statt.
Direktkondensation und Wärmepumpen auf Einen Grossteil davon übernahm der von
ein höheres Temperaturniveau gebracht. Somit uns beauftragte Dienstleister Linie-e.
können wir einen Grossteil der Energie aus Spezielle Führungen für Schüler übernimmt
den Rauchgasen, welcher heute verloren geht, das AUE Basel-Stadt, spezielle Fachführungen
nutzen. In der letzten Ausbaustufe können so der Bereich Produktion Energie.
circa ab dem Jahr 2025 80 GWh zusätzlich ge-
nutzt werden, die dann nicht mehr mit d em Ein- Beschwerden
satz fossiler Gase produziert werden müssen. Auch im vergangenen Jahr gab es keine
Die Inbetriebnahme der Anlage wird im Laufe Beschwerden von Seiten der umliegenden
des Jahrs 2019 erfolgen. Betriebe und Anwohner bezüglich Lärm,
Geruch oder anderer Emissionen.
Besichtigungen KVA und Holzkraftwerk
2014 – 2018, 2014 = 100 %, Anzahl Besuchergruppen
173
163
138 142
112
(2014 – 2017) Linie-e
Linie-e und AUE
2014 2015 2016 2017 2018
Massstab: 100 % = 40 mm
Erfreulicherweise ist die Anzahl der Besucherführungen im Jahr 2018 gegenüber dem Vorjahr wieder leicht
gestiegen. Insgesamt fanden 173 Führungen statt. Das Interesse an der Kehrichtverwertung Basel ist auch
nach den Grossrevisionen in den Vorjahren und den damit einhergehenden Einschränkungen bei den Besucher-
führungen ungebrochen hoch. Auch das Interesse an den Schulmodulen Abfall & Energie des AUE BS ist hoch
und liegt gemessen an der Anzahl durchgeführter Schulungen nur leicht unter dem Niveau des Vorjahres. Die
Veranstaltungen ermöglichen einen Blick hinter die Kulissen der reibungslos funktionierenden energetischen
Abfallverwertung.
22 Umweltbericht 2018 der KVA BaselInstandhaltung
Ähnlich wie für den Betrieb war das Jahr 2018 auch für die Instandhaltung
eher ruhig. Das Team nutzte die Gunst der Stunde, um interne Prozesse
zu optimieren und die Digitalisierung voranzutreiben.
«Neue, intelligente
Sensoren können
uns künftig bei
der Planung von
Unterhalts- und
Ersatzmassnahmen
unterstützen. »
Roland Danielzik

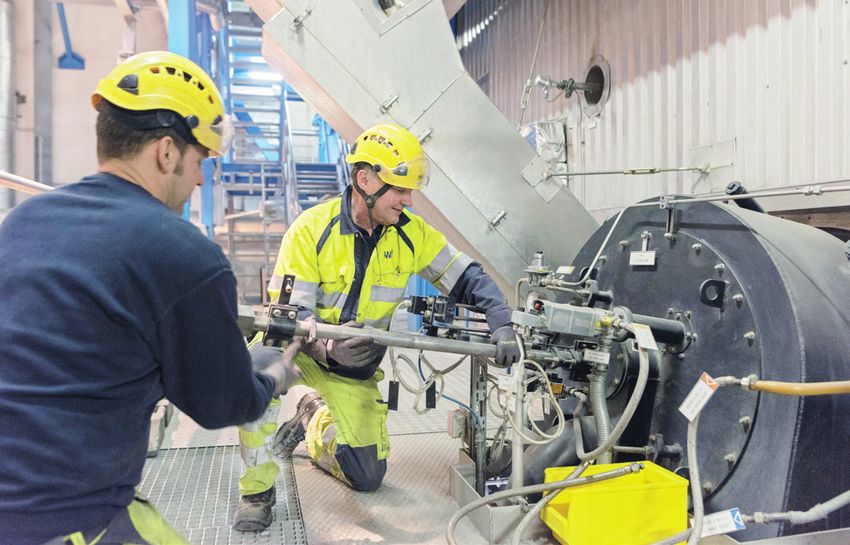

Die Instandhaltungsmannschaft führt einen Grossteil aller Unterhaltsarbeiten durch. Leiter Instandhaltung Energie
Instandhaltungsarbeiten 2018 v ersorgt, ersetzt und diverse Pumpen und
Letztes Jahr haben wir an der Ofenlinie 2 den Antriebe ausgetauscht. An den beiden Kehricht-
Trogkettenförderer der Entschlackung und den kränen haben wir die Installation einer künf
Schlackenabwurfschacht erneuert. Die plan- tigen Online-Niveaumessung des im Müllbunker
mässige Revision der Ofenlinie haben wir auch gelagerten Kehrichts vorbereitet. Diese Mes-
genutzt, um die im Vorjahr verbauten Kessel sung soll im zweiten Quartal 2019 in Betrieb
rohre zu begutachten und einige Stellen der gehen.
Rohrbeschichtung nachzubessern. Im Frühjahr Insgesamt hat die Instandhaltungsgruppe
war eine Leckage im Deckenbereich aufge im Berichtsjahr über 3 100 Instandhaltungs
treten, die während der geplanten Inspektion aufträge an den KVA-Anlagen erledigt. Davon
der Ofenlinie behoben werden konnte. Eine waren rund 1 800 periodische Aufträge, die von
weitere Leckage am Kessel führte im Herbst zu Wartungsplänen ausgelöst werden. Diese um-
einer ungeplanten Abstellung der Ofenlinie 2. fassen neben Schmier- und Kontrollarbeiten
Ferner haben wir plangemäss eine USV-Anlage, u.a. auch die Kalibrierung von Messaufnehmern.
die einen Teil der Leittechnik mit Spannung Aber auch die Revisionen und Inspektionen der
Umweltbericht 2018 der KVA Basel 23beiden Ofenlinien sowie die Revisionen aller Digitalisierung vorantreiben
prüfpflichtigen Objekte führen wir grösstenteils Im Jahr 2018 haben wir auch die ersten Weichen
mittels periodischer Aufträge durch. Die War- für die künftige Digitalisierung verschiedener
tungspläne sind mit den zugehörigen Anleitun- Abläufe in den Bereichen Betrieb und Instand-
gen in einer Software hinterlegt und terminiert. haltung gestellt. Hierzu haben wir ein Projekt
Mit entsprechendem Vorlauf löst das System zur Einführung eines Work-Force-Managements
die Aufträge automatisch aus und weist sie der (WFM) im Bereich Produktion Energie gestartet.
jeweiligen Fachgruppe zu. Darunter ist die optimierte Planung von Mitar-
beitenden und Arbeitsmitteln zu verstehen.
Neue Räumlichkeiten für bessere Planung Ziel ist, dass die richtigen Ressourcen zum rich-
und Abläufe tigen Zeitpunkt und in der richtigen Menge am
Im Frühjahr 2018 konnten die Vorarbeiter der richtigen Ort sind. Der IWB Geschäftsbereich
mechanischen und elektrischen Instandhaltung Netze hatte das WFM-System bereits einge-
sowie des Gebäudeunterhalts gemeinsam ein führt. Dank dieser Erfahrung kann das System
neues Büro beziehen. Davor waren sie über meh- mit leichten Anpassungen für den Betrieb und
rere Etagen im Gebäude verteilt. Da diese Kolle- die Instandhaltung unserer Produktionsanlagen
gen das Tagesgeschäft in der Instandhaltung aufgebaut werden. Letztes Jahr fanden die
grösstenteils gemeinsam organisieren, erleich- ersten Workshops statt, um die Bedürfnisse des
tern die neuen Räumlichkeiten die direkte Bereichs noch besser mit den Möglichkeiten
Absprache. Auch die mechanische Werkstatt des Systems abzugleichen. Mit der Einführung
und die Schlosserei in der KVA haben sich leicht des WFM werden die Mitarbeitenden des
umorganisiert: Maschinen wurden umplatziert Bereichs nach und nach mit Tablets ausgerüstet,
und Arbeitsplätze neu eingerichtet. Ziel war, das auf denen alle relevanten Informationen zu
richtige Werkzeug am richtigen Ort zu haben, ihren Aufträgen verfügbar sind.
um Abläufe zu optimieren. Die Ablaufoptimie- Ein weiterer Schritt in Richtung Digitalisie-
rung werden wir 2019 mit dem Umzug der rung waren erste Tests mit intelligenten Senso-
Elektrowerkstatt weiterführen. ren, die Online-Daten zum Zustand einzelner
Aggregate liefern. Die nächsten Monate werden
Vorarbeiten und Unterstützung in Projekten zeigen, ob die Daten verlässlich geliefert wer-
Die Mitarbeit in Projekten gehörte 2018 eben- den und uns zukünftig bei der Planung von Un-
falls zu den Schwerpunkten der Instandhal- terhalts- und Ersatzmassnahmen unterstützen
tungsgruppe. Sie hat im Projekt «Waage 2020» können.
einzelne Arbeitspakete durchgeführt: Anpas- Die Einführung und Nutzung modernster
sungsarbeiten an den Torsteuerungen, Span- Hilfsmittel und Tools ist eine zusätzliche Auf
nungsversorgung des neuen Waaghauses etc. gabe, die neben dem Tagesgeschäft ansteht.
Sie hat auch an den Projekten WRG, Wärme- Wir sehen das als Chance, um unsere Mitar
pumpe und FLUWA mitgewirkt und Vorbe beitenden und die Anlagen fit für die Zukunft
reitungsarbeiten in Absprache mit der Projekt- zu machen und attraktive Arbeitsplätze zu
leitung mit eigenem Personal durchgeführt. Für schaffen.
einen reibungslosen Ablauf während und einen
funktionierenden Betrieb nach den Arbeiten
war insbesondere der Austausch mit Projektlei-
tern wichtig.
24 Umweltbericht 2018 der KVA BaselKehrichtverwertungsanlage III Basel 26
18
15 20
7 19
16
48 47
21 25
22 23
6
5
8 24
52 27
12 32 39 40 43 45
3 9 41 42
17 30 44
1 9
31 46
10 38
11
2 13 14 49 51 32
6
29 50
4 15 28 37
35
33
36 34
Stand 05 / 2018
1. Anlieferungshalle (Bahn / Lkw) 26. Kamine (Nass- und Heissgas)
2. Müll-Einschubeinheit 27. Notsaugzug-Ventilator
3. Sperrmüllschere 28. Schlackenband
4. Müllbunker 29. Schlackenbunker
5. Kranführerkabine 30. Schlackenkran
6. Müllkran 31. Turbine 1
7. Kranrevisionsplatz 32. NS-/MS-Schaltanlage
8. Beschickungstrichter 33. Turbine 2
9. Sekundärluftsystem 34. Heizkondensator
10. Müllzuteiler 35. Wärmespeicher
11. Verbrennungsrost 36. Heisswasserpumpe
12. Verbrennungsraum 37. Kompressorraum
13. Rostdurchfallredler 38. Notstromaggregat
14. Stösselentschlacker 39. Grobneutralisation
15. Primärluftansaugleitung 40. Feinneutralisation
mit Ventilator und Luvo 41. Schwermetallfällung
16. Dampfkessel 42. Flockung
17. Flugascheaustrag Kessel 43. Lamellenklärer
18. Elektrofilter 44. Endkontrolle Besichtigung der KVA Basel
19. Flugascheaustrag E-Filter 45. Schlammeindicker Die KVA bietet Betriebsbesichtigungen an,
20. DeNOx-Anlage 46. Kammfilterpresse die von Energie Zukunft Schweiz organisiert
21. Economizer 47. Flugaschesilo werden und unter www.linie-e.ch gebucht
22. Quench / Saurer Wäscher 48. Notwassertank werden können.
23. Basischer Wäscher 49. Fett- und Öllager
mit Aerosolabscheidung 50. Dosier- und Notwassersumpf
24. Saugzugventilator 51. Chemikalienlager
25. Schalldämpfer 52. Kühlwasservorlagebehälter
Gedruckt auf Lessebo 1.3 Rough BrightImpressum Herausgeberin und Kontaktstelle IWB Margarethenstrasse 40 4002 Basel Telefon + 41 61 275 51 11 info@iwb.ch www.iwb.ch Projektleitung Katarina Karadzic, Kommunikation & Marketing IWB Inhaltliche Konzeption Erik Rummer, Kommunikation & Marketing IWB Text Florian Lüthy, Jörg Stolz, René Kress, Roland Danielzik, Kommunikation & Marketing IWB Diagramme Dr. Andreas Sturm (Diagramme basieren auf den Gestaltungsregeln von Prof. Rolf Hichert) Gestaltung und Satz phorbis Communications AG Fotografie Christian Flierl Lithografie Sturm AG Druck Werner Druck & Medien AG
Sie können auch lesen
