www.enocean.de perpetuum® 4. Jahrgang Heft 11 | Oktober 2007 ISSN 1862-0671 E N A B L E D B Y E N O C E A N perpetuum ® B A T T E R I E L O S E F U N K T E C H N I K & M O D U L E REVOLUTIONÄR Batterielose Funksensoren 11 von EnOcean für „Intelli- gente grüne Gebäude“ I N N O V AT I V STM 110 – die nächste Generation solar- betriebener Sensormodule ENABLED BY ENOCEAN Moderne Technik für moderne Häuser VISIONÄR OKTOBER 2007 – MÄRZ 2008 Ohne Baumaßnahmen bis zu 50% Energie- Einsparung – Gebäudebustechnik in Schul- und Hochschulgebäuden
p e r p e t u u m 11 | 2007 INHALT +++ NEWS +++ „EnOcean Funkschalter mit BD's Building Product Innovation Award ausgezeichnet: EnOceanShop UK erhielt am 21. September den BD's Building Product Innovation Award 2007 auf der weltbekannten Messe „100% Design” in London. Die prestigeträchtige Auszeichnung, bei KONTAKT dem Architekten in der Jury sitzen, wurde vor internationalen Designern, Planern und Architekten vorgenommen. Der EnOcean GmbH, Kolpingring 18a EnOcean-Funkschalter siegte über neun andere Produkte.” 82041 Oberhaching, Deutschland +++ NEWS +++ Tel: +49.89.67 34 689- 630 Fax: +49.89.67 34 689- 50 perpetuum@enocean.com Gebäudeautomation Privatgebäude Industrie Betrifft alle Bereiche www.enocean.de REVOLUTIONÄR IMPRESSUM 04 | Batterielose Funksensoren von EnOcean für „Intelligente grüne Gebäude“ perpetuum – das innovative Magazin für Kunden und Partner der EnOcean GmbH INNOVATIV Herausgeber EnOcean GmbH, Oberhaching, 08 | Übersicht der EnOcean-Module für allgemeine Anwendungen Markus Brehler CEO 10 | STM 110 – die nächste Generation solarbetriebener Sensormodule Redaktionsleitung EnOcean GmbH, 11 | Einfache Entwicklungsunterstützung durch Evaluation-Kit EVA 120 Andreas Schneider, Vertriebsleiter, andreas.schneider@enocean.com 12 | Batterielose Funktaster vereinfachen Gebäudeautomation – Zeljko Angelkoski, Marketing Manager Global flexibler und preiwerter (Teil II) Communications, zeljko.angelkoski@enocean.com 15 | Energieausweis Konzept und Design artcollin Kommunikations- Design, München, www.artcollin.de ENABLED BY ENOCEAN Druck RMO, München 16 | Moderne Technik für moderne Häuser Foto-Credits Titel: HOLLYDAY@photocase.com 18 | (Zeichentrickmodern), S27: Frank.Stahl@fotolia.com, Funk-Fenstergriffe von HOPPE verhindern Jalousie-Beschädigungen S28/29:Corgarashu@fotolia.com, 20 | Eine Ratio-Lösung im Einsatz im ersten Nullenergie-Bürogebäude S30/31: swdm@photocase.com, der Schweiz S40: Nehuan@photocase.com, S44: stift: photocase.com 22 | Kieback&Peter setzt im Tri-Haus auf batterielose Funktechnik von EnOcean Copyright EnOcean GmbH Nachdruck mit Quellenangabe „perpetuum 11/2007, EnOcean GmbH” gestattet. VERNETZT Belegexemplar erwünscht 23 | Übersicht der Integrationspartner (OEMS) mit EnOcean-Technologie Auflage 11000 24 | Produktinnovationen enabled by EnOcean Erscheinungsweise halbjährlich Leserservice perpetuum@enocean.com VISIONÄR Tel.: +49 89 67 34 689-0 39 | Ohne Baumaßnahmen bis zu 50% Energie-Einsparung – Gebäudebustechnik in Schul- und Hochschulgebäuden EnOcean®, easyfit® und perpetuum® sind NEUGIERIG eingetragene Warenzeichen der EnOcean GmbH 42 | Unsere neuen Mitarbeiter +++ Die Deutsche Nationalbibliothek hat die INTERNATIONAL Netzpublikation "perpetuum" archiviert. Diese ist dauerhaft auf dem Archivserver der Deutschen 42 | Acte ist neuer Partner in Polen Nationalbibliothek verfügbar. AUS DEM LEBEN +++ISSN 1862-0671 43 | We are what we do perpetuum 12 (deutsch) und perpetuum 07 international erscheinen April 2008. Redaktionsschluss: 28.02.2008. 44 | PR E S S E EC HO 45 | DISTRIBU TION 46 | V E R A NSTA LT U NGE N 2
p e r p e t u u m 11 | 2007 EDITORIAL L i e b e Les e r i n n e n , l i e b e Les e r, als Frank Schmidt (Chief Technology Officer, EnOcean (Quelle: http://www.ag-energiebilanzen.de) ähnlich wie GmbH) die batterielose Funktechnik der EnOcean für die USA (Quelle: http://www.eia.doe.gov). Der Strom- erfand, war dies die „zündende Idee“: Wenn es gelingt, verbrauch ist hierbei gedanklich noch mit dem Faktor den Energieverbrauch eines Funksensors drastisch zu drei zu multiplizieren, aufgrund der Verluste in Erzeu- reduzieren, dann kann statt der umweltschädlichen und gung und Verteilung. auf Dauer teuren Batterie ein Energiewandler eingesetzt werden. Die Verfolgung dieses Gedankens führte – viele Was tun? Licht ausschalten und Heizung runterdrehen – Tausend Ingenieurstunden später – zur bekannten, viel- effizient, aber nicht sehr komfortabel. Energieeffiziente fach patentierten EnOcean-Technologie. Verbraucher wie Energiesparleuchten und Wärme- pumpen, das bringt schon viel, je nach Absprungbasis Die Welt steht heute vor dem Problem der globalen sind 50% drin. Licht und Heizung bedarfsgerecht dort Erwärmung. Bundeskanzlerin Merkel schließt sich dem einschalten, wo sie benötigt werden, das bringt weitere Vorschlag der EU-Kommission an: Bis 2020 sollen die bis zu 40% und hat bei der Heizung den Nebeneffekt, CO2-Emissionen um 20% reduziert werden. Das klingt ja dass diese kleiner und damit günstiger dimensioniert wer- erstmal sehr gut. Nur wo sollen die 20% herkommen? den kann. So wie der Mensch Augen und Ohren braucht, Hier schließt sich der Kreis von den μJoule der um seine Umgebung wahrzunehmen, so brauchen intel- EnOcean-Technik zu den Pentajoule des globalen ligente grüne Gebäude Sensoren – vorzugsweise flexi- Energieverbrauchs. Wenn zuerst einmal der Bedarf bel in der Installation und natürlich wartungsfrei. durch Einsatz neuer Technologien deutlich abgesenkt wird, dann ist es logischerweise viel einfacher, auf der Lesen Sie hier, wie EnOcean-Lösungen dazu beitragen, Energieversorgungsseite zu optimieren und den CO2- die Ressource Energie im Gebäude sparsamer und effi- Ausstoß zu minimieren. zient einzusetzen. Wo sind die Hebel in der Optimierung des Verbrauchs? Knapp 38% des gesamten Energieverbrauchs (inkl. Verkehr und Industrie) findet im Gebäude statt, verteilt auf die Gewerke Heizung, Klima und Beleuchtung. Markus Brehler, Interessanterweise gilt diese Verteilung für Deutschland Geschäftsführer EnOcean GmbH 3
p e r p e t u u m 11 | 2007 R E VOLU TION Ä R B AT T E R IE LO S E F U N K S E N S OR E N V ON E NO C E A N F Ü R „ IN T E LLIGE N T E GR Ü N E GE B Ä U DE ” Investoren, Planer und Immobilieneigentümer sehen sich laufend neuen Herausforderungen gegenüber. Dazu gehören steigende Komfortansprüche und stark zunehmend auch politische Anforderungen, etwa in Europa die „EU Gebäude-Richtlinie“ oder in Amerika der „CA Title 24“. Bei Modernisierungen und Neubau ist es daher ratsam, diejenigen Maßnahmen zu ergreifen, die mehrere Qualitätsimpulse gleichzeitig bedienen, vereint im Konzept des „Intelligenten Grünen Gebäudes“. Armin Anders, Leiter Produktmarketing, EnOcean GmbH ENOCE AN IST DER SCHLÜSSEL ZUM ENOCE AN – BAUBIOLOGISCH ÜBERZEUGEND „INTELLIGENTEN GRÜNEN GEBÄUDE“ Batterielose Energiewandler vermeiden die Entsorgung Um diesen Anforderungen gerecht zu werden, bedarf von vielen Millionen Batterien, die in den nächsten Jah- es sowohl einer stark steigenden Anzahl von Gebäude- ren in Funksendern eingesetzt werden. Die EnOcean- sensoren, aber auch deren verdrahtungsminimalen und Funkschalter emittieren zudem 100-mal weniger ortsflexiblen Anbringung – also drahtloser Technologie. Hochfrequenz als konventionelle Lichtschalter. Für baubiologisch gerechte Systeme legt der EnOcean- Die EnOcean-Technologie wird schon in Krankenhäusern Standard die technologische Grundlage und ist damit und Kindergärten eingesetzt, und selbst die auf Natur zentraler Schlüssel für „Intelligente Grüne Gebäude“. und Gesundheit ausgerichteten Feng-Shui-Anhänger nut- Der EnOcean-Standard steht für „batterielose Funksen- zen unsere Technologie in selbst entworfenen Gebäu- sorik“. Im Gegensatz zu allen anderen Funktechnologien den. EnOcean reduziert Elektrosmog und ist baubiolo- werden keine Batterien in den Funksendern benötigt. gisch absolut unbedenklich. Durch die einzigartige Kombination von miniaturisierten Energiewandlern (Energy Harvester) mit einer zuverläs- 20–30% ENERGIEEINSPARUNG DURCH sigen Funktechnik werden Funksensorlösungen ermög- EINZELRAUM-TEMPERATURREGLUNG MIT licht, die aufgrund ihrer Wartungsfreiheit und Flexibilität ENOCE AN zur Kostenreduktion und Energieeinsparung in Gebäu- Das Senken der mittleren Raumtemperatur ist eines der den und Industrieanlagen führen: effektivsten Mittel zur Heizenergieeinsparung über- • Gebäudeautomation ist die zentrale Grundlage für haupt. Gänge und Hausflure sowie Neben- und Schlaf- umfassende Energieeinsparungen und Betriebs- räume können ohne Komfortverlust auf lediglich 15 °C kostenreduktion. Zudem wird den steigenden An- geheizt werden. Bei Büro- und Wohnräumen ist eine sprüchen an Sicherheit, Schutz und Komfort Rech- Temperatur von 20–22 °C ausreichend. Der Energiever- nung getragen. brauch kann stark reduziert werden, wenn das System • Funktechnologie ist der Schlüssel zum breiten die Heizungstemperatur absenkt, sobald der Nutzer Erfolg der Gebäudeautomation. Sie ermöglicht die den Raum für längere Zeit verlässt. In diesem Zusam- notwendige Anzahl, Funktion und Flexibilität der menhang sind „Zentrale Einzelraum-Temperaturregler“ erforderlichen Sensoren. Funktechnologie verkürzt ein unverzichtbarer Baustein. Hierbei handelt es sich Installationszeiten und reduziert Systemkosten. um Regelungssysteme, mit deren Hilfe die Raumluft- • Batterielosigkeit ist zwingend bei größeren Installa- temperaturen in verschiedenen Räumen nach unter- tionen. Die Systemfehlerrate aufgrund schlechter schiedlichen Zeit- und Temperaturvorgaben von einem Batterien nimmt mit der Anzahl der Batterien extrem zentralen Punkt aus geregelt werden können. zu, ebenso die Kosten für Wartung und Entsorgung. Die Einsparung durch zentrale Einzelraum-Tempe- Batterieloser EnOcean-Funk ist umweltfreundlich, raturregler wird beziffert mit 20% bis 30% (Quelle: baubiologisch überzeugend und schont Ressourcen. Bremer Energieinstitut). Durch die Kostenreduktion bei der Mikroelektronik und durch innovative Funktechnik 4
p e r p e t u u m 11 | 2007 REVOLUTIONÄR B / S / H Fi r menzentra le M ü n chen: Feng S hu i u nd E n Ocea n- Fu n k u nter ei nem Dach sind heute Lösungen möglich, die noch vor wenigen Jahren ausschließlich im obersten Preissegment zur Anwendung kamen. Für Klimaanlagen gelten identische Überlegungen. Jedes Grad Raumtemperaturerhöhung bringt mehr als 4% weniger Strombedarf zur Kühlung (Quelle: LfU). Eine orts-, zeit- und nutzungsabhängige Steuerung mittels richtig platzierter Sensoren (Temperatur, Feuchte, An- wesenheit) ist hier der richtungsweisende energie- und umweltschonende Ansatz. BIS ZU 40 % REDUZIERTER ENERGIEBEDARF U NIQA Fi r menzentra le W ien: DURCH FUNK-FENSTERKONTAK TE E n Ocea n- Fu n k- Rau m f ü h ler i n 2 2 E tagen Einfache Thermostatventile öffnen sich bei kalter Fallluft aufgrund der Frostschutzsicherung. Dauerhaft gekippte Fenster über den Heizkörpern sind daher in der BIS ZU 70% REDUZIERTER STROMBEDARF Heizperiode unbedingt zu vermeiden. Zum Durchlüften BEI BÜROBELEUCHTUNG DURCH BEDARFS- sollten die Fenster nur kurzzeitig, aber vollständig GERECHTE LICHTSTEUERUNG geöffnet werden. Gemäß einer Studie vom IFE Krefeld In Bürogebäuden wird durchschnittlich ein Drittel des lässt sich der tägliche Raumwärme-Energiebedarf durch Stromverbrauchs für Beleuchtung benötigt. Vielfach Einsatz von Fensterkontakten um 40% senken. Wird ein wird vergessen, tagsüber das Licht auszuschalten. In Fenster geöffnet, schaltet die Heizung im Raum sofort vielen Gängen und Treppenhäusern brennt durchgehend ab. Kalkulationsannahme war tägliches Lüften von ins- Licht, auch außerhalb der Arbeitszeiten. gesamt einer Stunde Dauer bei einem Innen- zu Außen- Durch Einsatz geeigneter Leuchtmittel und einer intelli- raum-Temperaturunterschied von nur 10 Grad. genten Lichtsteuerung kann sowohl der persönliche Für Klimaanlagen gilt Vergleichbares: Bei geöffnetem Komfort stark gesteigert, als auch der Energiever- Fenster ist die Klimaanlage schlicht abzuschalten. brauch deutlich reduziert werden. Halogenlampen lie- Fensterkontakte tragen hierfür zuverlässig Sorge. fern bei gleicher elektrischer Leistung etwa doppelt so Fensterkontakte zeigen also ein enormes Energieein- viel Licht wie herkömmliche Glühlampen. Leuchtstoff- sparpotenzial. Das Ausrüsten eines Gebäudes war bis- und Energiesparlampen benötigen nur rund 20% der lang jedoch sehr aufwendig, durch die notwendige Ver- Energie einer herkömmlichen Glühlampe, ihr Herstel- kabelung. Kleine Funksensoren ermöglichen neuerdings lungsaufwand und Preis ist jedoch höher. Energie- die kostengünstige Erschließung dieses Sparpotenzials, sparlampen sollten daher nur dort eingesetzt werden, auch in der Nachrüstung. Wartungsfreiheit ist notwen- wo das Licht ausreichend lange am Stück benötigt wird. dig, da moderne Gebäude großflächig verglast sind. Aber dann ist auch das weitere Einsparpotenzial enorm: 5

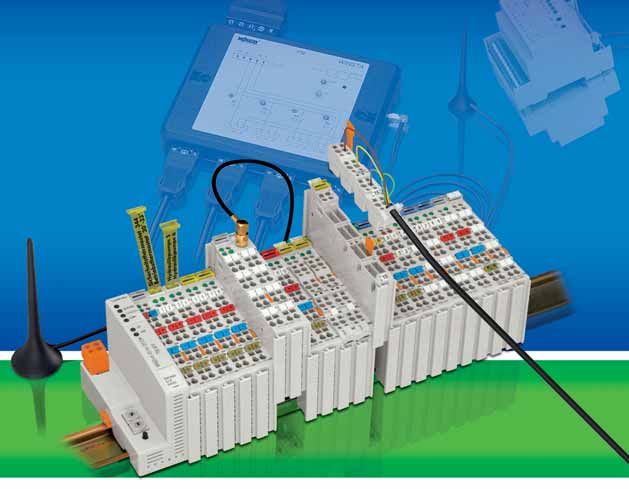

Anzeige Empfangsbereit! Wo Kabelinstallationen unflexibel und teuer sind... ...ermöglichen Funksysteme mit WAGO Empfängern anpassungsfähige und flexible Automatisierungslösungen in der Industrie und Gebäudetechnik. Mehr Infos erhalten Sie unter: www.wago.com

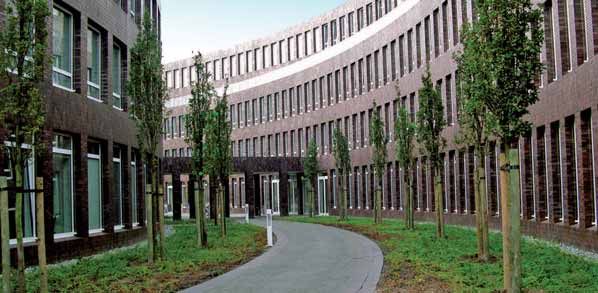

p e r p e t u u m 11 | 2007 REVOLUTIONÄR S iemens M ü n chen: L icht- u nd Ja lous iesteuer u ng i n el f B ü rogeb ä uden m ittel s E n Ocea n- Fu n k tastern Bei Beleuchtung mit Leuchtstofflampen können durch keine Ersatztermine für die Ablesung, keine Zwischen- Einsatz von Bewegungs- und Lichtsensoren in Verbin- ablesung vor Ort, keine Ablesefehler, weniger Ärger mit dung mit elektronischen (dimmbaren) Vorschaltgeräten den Mietern. bis zu 70% gegenüber konventionellen Vorschalt- geräten eingespart werden. FUNKSENSOREN VERRINGERN EnOcean ermöglicht die effektive Platzierung von war- WARMWA SSERBEDARF tungsfreien und drahtlosen Schaltern, Bewegungsmel- An zweiter Stelle im Energieverbrauch eines Haushalts dern und Lichtsensoren dort, wo sie den optimalen steht die Warmwasserbereitung. Der größte Warmwas- Nutzen bringen. Beispielsweise an flexiblen Raumteilern, serverbraucher im Haushalt ist die Körperpflege (Baden Möbeln und anderen Einrichtungsgegenständen sowie und Duschen). Ein Duschbad erfordert ca. 60–120 an Betondecken und -wänden, auch bei Umbauten. Liter Warmwasser, ein Wannenbad etwa das Dreifache. Intelligente EnOcean-Funksensoren machen durch AUSSENJALOUSIEN UND MARKISEN geeignete Temperatur- und Düsensteuerung das VERRINGERN DIE INNENRAUMAUFHEIZUNG Duschen komfortabler und helfen, die Warmwasser- Innenjalousien sind ein Blendschutz. Sie verhindern im menge für ein Duschbad zu verringern. Gegensatz zu Außenjalousien aber nicht die Aufheizung des Raumes im Sommer. Außenjalousien und Markisen FAZIT verringern den Energiebedarf für die Klimaanlage, for- Steigende Komfortansprüche, Kostenbewusstsein und dern aber auch eine flexible Bedienung direkt vom Umweltbewusstsein führen zum „Intelligenten Grünen Arbeitsplatz oder von der Wohnzimmercouch aus. Funk- Gebäude“. „Intelligent“ adressiert hierbei die Forde- steuerungen setzen sich daher immer mehr durch. rungen nach mobilen Arbeitswelten, Nutzungsände- Aktuell werden in Europa bereits 25% aller elektrischen rungen im Betrieb (flexibel, mobil, modular), optimaler Rollläden und 60% aller Markisen über Funk gesteuert Bedienung, auch Integration in Möbel und zentraler (Quelle: IO Homecontrol). Gebäudeüberwachung und -steuerung. „Grün“ adres- siert die Forderungen nach Flächenverdichtung, Groß- FUNK-HEIZKOSTENVERTEILER SORGEN FÜR raumrevitalisierung und Energieeffizienz, aber auch die ENERGIEBE WUSSTEN VERBRAUCH ökologische Anforderung an Baumaterialien und Ihr Einsatz sorgt bereits in Millionen Gebäuden für ener- Installation. giebewussten und sparsamen Verbrauch. Mittlerweile sind rund 20% aller Heizkostenverteiler in Deutschland funkbasiert, 80% werden aktuell als Funkgeräte instal- liert. Dank der Funkheizkostenverteiler muss niemand mehr zum Ablesen in die Wohnung, Mieter müssen nicht mehr auf den Ableser warten. Vermieter schätzen Funk- geräte, da diese den Verwaltungsaufwand senken: 7
p e r p e t u u m 11 | 2007 IN NOVATI V Ü BE R S IC H T DE R E NO C E A N - MOD U L E F Ü R A LLGE M E IN E A N W E N D U NGE N PTM 20 0 – DA S SUPERFL ACHE KLEINSCHALTERMODUL Wartungsfreie Energieversorgung über Fingerdruck Optional ein oder zwei Wippen oder bis zu vier Tasten realisierbar Maße: 40 mm x 40 mm x 11.2 mm Betätigungsweg: 1.8 mm Betätigungskraft: ca. 7 N ECO 10 0 – ENERGIE WANDLER FÜR LINE ARE BE WEGUNG Geeignet für den Betrieb von PTM 230 Endspannung ca. 5V an 19μF Maße: 33 mm x 22 mm x 11 mm Betätigungsweg: ca. 2 mm Betätigungskraft: ca. 2 N PTM 230 – FUNKSENDEPL ATINE 2 digitale Eingänge Maße: 20 mm x 25 mm x 6 mm Betrieb mit ECO 100 oder externer Energiequelle STM 110 – DA S SENSORMODUL NEU! Wartungsfreies Sensormodul Versorgung über Mini-Solarzelle, 13 mm x 35 mm Maße: 21 mm x 40 mm x 9 mm Mehrtägiger Betrieb bei vollständiger Dunkelheit Periodische Präsenzmeldung Drei A/D-Wandlereingänge Vier digitale Eingänge Nachfolger von STM 100 RCM 110/120 – DIE EMPFANGSMODULE Funkempfänger und Aktoren-Steuermodul zum Empfang und zur Vorauswertung der EnOcean- Funksendersignale Maße: 18 mm x 42 mm x 5,5 mm Spannungsversorgung: 5 Volt DC Stromaufnahme: typ. 25 mA Grundfunktionen Schalten, Jalousiensteuerung, Dimmen sowie serielle Schnittstelle für Bussysteme (RS232) Bis zu 30 Funksender einfach einlernbar Memory-Funktion (für Licht- und Jalousieszenen) TCM 110/120/130 – ENOCE AN BIDIRECTIONAL 5 V Spannungsversorgung typ. 33 mA Stromaufnahme Maße: 24 mm x 42 mm x 5 mm TCM 110: Ein- und zweistufiger Repeater für EnOcean- Funktelegramme TCM 120: Bidirektionaler Funk Ser. Schnittstelle Modemfunktionalität TCM 130: Software API für TCM 120 Modul Programmierbar in C Bidirektionaler Funk Bidirektionale serielle Schnittstelle Einstufige Repeaterfunktion Energiesparmodi 4 Digital-/Analog-Eingänge, 4 Digital- Ausgänge 8
p e r p e t u u m 11 | 2007 IN NOVATI V PTM 250 ENOCE AN E A SYFIT – NEU! UNIVERSELLER SCHALTEREINSATZ Aufputzmontage ganz ohne Aufbaugehäuse Schalterrahmen liegt flach auf der Wand auf Kompatibel zu folgenden Designs mit 55 mm x 55 mm Wippe: – BERKER S1, B1, B3, B7 Glas – GIRA Standard55, E2, Event, Esprit – JUNG A500, Aplus – MERTEN M-Smart, M-Arc, M-Plan Einfach- oder Serienwippe Farben: weiß, aluminium, anthrazit Neu: hochglänzend, reinweiß STM 250 – FENSTER-/TÜRKONTAK T Wartungsfreie Energieversorgung durch Tageslicht Mehrtägiger Betrieb bei vollständiger Dunkelheit Sofortige Signalübertragung, sobald Fenster schließt oder öffnet, ausgelöst durch Fenstermagneten Periodische Präsenzmeldungen Kontaktmelder (110 mm x 19 mm, Höhe 15 mm) auf alle Rahmenprofile montierbar RCM 250/255 – UNIVERSELLER 1-K ANAL-SCHALTAK TOR EnOcean easyfit Schaltempfänger zum drahtlosen Schalten verschiedens- ter 230V-Verbraucher (RCM 250) bzw. 110V (RCM 255), beispielsweise Glühlampen, Hochvolt-Halogenlampen oder Kleinmotoren. Es können entweder bis zu 30 EnOcean PTM Funkschalter oder bis zu zwei EnOcean STM 250 Funkfensterkontakte eingelernt werden. Maximale Schaltlast 1.100 VA EPM 10 0 PEGELMESSER / EPM 20 0 FUNK TESTSET EPM 100 PEGELMESSER: Elektriker-Installationshilfe für EnOcean- Funkkomponenten. Zur Reichweitenanalyse und einfachen Auswertung der Signalqualität beziehungsweise Detektion von Störquellen. EPM 200 FUNKTESTSET enthält EPM 100 und PTM 250 EnOcean „easyfit“-Schalter im Kunststoffkoffer. E VA 10 0 E VALUIERUNGSKIT Testboard zur einfachen Inbetriebnahme der EnOcean- Funkmodule E VA 120 E VALUIERUNGSKIT Evaluierungs-Board zur schnellen Inbetriebnahme von STM 110 9
p e r p e t u u m 11 | 2007 INNOVATIV S T M 110 – DIE N Ä C H S T E GE N E R AT ION S OL A R BE T R IE BE N E R S E N S OR MOD U L E EnOcean bringt mit dem Produkt STM 110 die nächste Generation des solarbetriebenen Funksensormoduls auf den Markt, das vielfältige Sensorinformationen batterie- und drahtlos überträgt. Das STM 110 kommt jetzt mit noch weniger Licht aus. Mit dem STM 110C gibt es ab sofort auch eine Frequenzvariante in 315 MHz für den nordamerikanischen Markt. Armin Anders, Leiter Produkt Marketing, EnOcean GmbH vorhanden. Dies ermöglicht dem Anwender eine sehr einfache Realisierung von wartungsfreien Funksensoren für Temperatur, Helligkeit, Feuchte, Dampf, Gas, Strom, Wasser und Druck, beispielsweise: • Temperatur- und Feuchtesensoren für Heizungs- und Klimasteuerung • Helligkeitssensoren für die Beleuchtungssteuerung • Fenster- und Türkontakte zur Überwachung von Zustand und Verriegelung • Industriesensoren für Temperatur und Position WESENTLICHE FE ATURES FUNKSENSORMODUL STM 110 KOMMT Gegenüber seinem Vorgänger STM 100 kommt das JETZT MIT NOCH WENIGER LICHT AUS neue Funksensormodul STM 110 mit noch weniger Das STM 110 ist die perfekte Antwort auf die Heraus- Licht aus. Bislang lag die Betriebsuntergrenze bei einer forderungen für effiziente drahtlose Fühlsensoren, wie Beleuchtungsstärke von etwa 200 lx, das neue Modul hohen Strombedarf beim Funk sowie auf Unzuläng- lässt sich bereits ab 100 lx betreiben. Ermöglicht wird lichkeiten der Batterie, wie kurze Lebensdauer, Wartung die gesteigerte Performance zum einen durch eine ver- und Entsorgung. besserte Solarzelle, zum anderen wurden der Betriebs- Das STM 110 Sensormodul wurde, ebenfalls wie sein bereich des Moduls und damit der Solarzellenspannung Vorgänger STM 100, mit dem Ziel eines wartungsfreien auf 2,2 – 5,0 Volt erweitert. Die wesentlichen Unter- Funkmoduls zur Übertragung von vielfältigen Sensor- schiede des STM 110 zu seinem Vorgängermodell sind informationen konzipiert. Die Energieversorgung kann wie folgt: mittels der mitgelieferten nur 13 mm x 35 mm kleinen • Verbesserte Solarzellenperformance Solarzelle erfolgen. Ein integrierter Energiespeicher er- (Betrieb ab bereits 50 lx) möglicht die volle Funktion auch nach mehreren Tagen • Erweiterter Betriebsspannungsbereich vollständiger Dunkelheit. (2,2 V bis 5,0 V) • Schnelleres Wake-up Timing (ab 7 ms Umschaltzeit) EINFACHE RE ALISIERUNG FÜR VERSCHIE- • ADC-Eingänge mit konfigurablen DENE ANWENDUNGEN Signaltriggerschwellen Neben der Batterielosigkeit steht beim Funksensor- • Möglichkeit einer konfigurierbaren modul STM 110 insbesondere eine große Flexibilität in „Gerätecodierung“: Telegrammübertragung der Anwendung im Vordergrund. Alle wichtigen Funk- Geräteprofil- und Herstellerangaben tionen (AD-Wandler, Mikrocontroller, Funksender, Anten- • Frequenzvarianten 868 MHz (Europa) und 315 MHz ne, Energiemanagement) sind bereits auf dem Modul (Nordamerika) 10
p e r p e t u u m 11 | 2007 IN NOVATI V E IN FA C H E E N T W IC K L U NG S U N T E R S T Ü T Z U NG D U R C H E VA L U IE R U NG S K I T E VA 120 Mit dem Evaluierungskit EVA 120 bietet EnOcean eine einfache Entwicklungsunterstützung an, die eine schnelle Inbetriebnahme des solarbetriebenen Sensormoduls STM 110 und STM 110C (US-Variante in 315 MHz) ermöglicht. Armin Anders, Leiter Produkt Marketing, EnOcean GmbH WESENTLICHE FE ATURES • LED zur Anzeige einer erfolgten Das Evaluierungskit EVA 120 enthält ein Evaluierungs- Telegrammübertragung board mit PC-Schnittstelle, ein STM 110 Modul sowie • RS232- oder USB-Schnittstelle zur unmittelbaren ausführliche technische Dokumentationen. Das Evalu- Messwertauswertung über PC und zur ierungsboard wurde entwickelt, um eine einfache und Modulkonfiguration schnelle Untersuchung der STM 110 Produktfeatures • Steuereingänge und Messausgänge für Lade- zu ermöglichen und die Entwicklung von anwendungs- und Entladezyklen spezifischen Funksensorprodukten auf Basis der EnOcean-Technologie zu erleichtern. Die wesentlichen EINFACHE UND SCHNELLE ENT WICKLUNG Features des Evaluierungskits sind wie folgt: MÖGLICH • Einfache Versorgung des STM 110 mittels Das STM 110 Modul zusammen mit dem Evaluierungskit Solarzelle, Batterie oder anderer externer EVA 120 ermöglicht eine einfache und sehr schnelle Stromversorgung Entwicklung von batterielosen Funksensoren. Mit dem • Taster und Optokopplereingänge zum sofortigen STM 110 zeigt EnOcean wieder einen großen Ent- Wecken (WAKE inputs) wicklungsschritt bei der kontinuierlichen Technologie- • Taster zum Auslösen eines Lerntelegramms verbesserung. Dies betrifft hier nicht nur die Effizienz • Steckbrücken zum Einstellung der zyklischen Weck- der Energiegewinnung. Auch die Systemarchitektur und Sendezeiten und zur Beschaltung der digitalen wurde anforderungsgerecht weiterentwickelt, um die Eingänge Interoperabilität der von den Anwendern realisierten • Potentiometer, um analoge Eingangswerte Endgerätelösungen sicherstellen zu können. zu simulieren 11
p e r p e t u u m 11 | 2007 IN NOVATI V B AT T E R IE LO S E F U N K TA S T E R V E R E IN FA C H E N GE B Ä U DE A U TOM AT ION – F L E X IBL E R U N D P R E I S W E R T E R Teil II: EnOcean/DALI Die Kombination einer Gebäudeautomatisierung mit batterielosen Funktastern von EnOcean ermöglicht im späteren Gebäudealltag eine sehr hohe Flexibilität. Darüber haben wir bereits in der Ausgabe 10 berichtet. In dieser Ausgabe möchten wir Ihnen als weitere interessante Lösung vorstellen, wie Sie mit der Kombination aus DALI und Funktastern diese Flexibilität für die Raumnutzungen noch steigern können. Von Marcus Trojan und Thomas Köthke, beide Technischer Vertrieb, EnOcean GmbH Da bei der Funklösung alle Schalterleitungen entfallen, hat sich der Verkabelungsaufwand gegen- über leitungsgebundenen Schaltern deutlich reduziert. Für spätere Änderungen in der Raumaufteilung können nun die Schalter frei positioniert werden. Die Netzversorgung der Leuchten ist jedoch immer noch sehr starr, denn man plant die gewünsch- te Flexibilität bereits in der Ausführung mit ein. Es müssen daher sehr viele Leitungen für viele mög- liche Schaltgruppen vorgesehen oder die Leitungen bei der jeweiligen Nutzungsänderung verlegt werden. In der Praxis wird meist die letztere Lösung angewandt, so dass bei jedem kleinen Umbau die Decken geöffnet und die Leuchten und die Gruppenaufteilung neu verkabelt werden müssen. B i ld 1 : A bh ä ng ig e Gr u pp e n - I n sta l la ti o n (EVG 1-10V) Le itu ng s b e da r f : - 7 Büros mit je 2 Schaltgruppen + Flur (15 gesamt) - Schalter frei positionierbar ca. 255 m NYM 5 x 1,5 mm2 Zuleitung Gruppe - Netzeinspeisung der Gruppen fest ca. 100 m NYM 5 x 1,5 mm2 Verbindung Leuchten Bei Veränderung der Raumaufteilung muss die Deckeninstallation geändert werden! 12
p e r p e t u u m 11 | 2007 IN NOVATI V GRENZENLOSE FLE XIBILITÄT MIT DALI Abhilfe gegen ungewünschte nachträgliche Installationsarbeiten bietet hier die Lichtsteuerung mittels DALI (= Digital Adressable Lighting Interface). Gegenüber der Installation wie im Bild 1 gezeigt, wird zusätzlich ein DALI-Controller benötigt und die Leuchten müssen mit einem DALI-EVG ausgestattet sein. Im Gegenzug entfallen die digitalen Ausgänge bzw. 1–10V Schalt-/Dimmaktoren, in der Unterverteilung. Vereinfachte Installation Zur Installation wird handelsübliches Material für 230 V Netzspannung, z.B. NYM-J 5 x 1,5 mm2, verwendet. Die beiden nicht benötigten Adern dürfen für die DALI-Schnittstelle verwendet werden. Eine separate Busleitung ist somit nicht notwendig (aber möglich). EVG und Steuergerät können an unterschiedlichen Außenleitern betrieben werden. B i ld 2 : u na bh ä ng ig e D A LI - I n sta l la ti o n – Va r ia nte 1 (DALI-EVG) Le itu ng s b e da r f : - 7 Büros + Flur - Schalter frei positionierbar ca. 165 m NYM 5 x 1,5 mm2 Verbindung Leuchten - freie Gruppenzuordnung, Netzeinspeisung über DALI B i ld 3 : u na bh ä ng ig e D A LI - I n sta l la ti o n – Va r ia nte 2 Le itu ng s b e da r f : - 5 Büros + Flur - Schalter frei positionierbar ca. 165 m NYM 5 x 1,5 mm2 Verbindung Leuchten - freie Gruppenzuordnung, Netzeinspeisung über DALI Im Vergleich zu Variante 1, bleibt die Deckeninstallation unverändert! 13
p e r p e t u u m 11 | 2007 IN NOVATI V Gebäudesystemtechnik-Bereich DALI-Bereich KNX LON DALI Gateway Ethernet Luxmate ABB etc. Beckhoff Phoenix Contact Siemens Wago Wieland etc. B i ld 4 : S c h e ma ti s c h e Ü b e rs i c h t L i c h t- EnOcean S u b s y ste m „ D A LI “ i m Empfänger G e b ä u d e ma na g e m e nt . max. 64 einzelne DALI-Adressen max. 16 Gruppen max. 16 Szenen KEINE VERDRAHTUNG NACH GRUPPEN REDUZIERUNG DER BRANDL A STEN Jedes DALI-EVG ist einzeln digital adressierbar. Jedem Ein weiterer, sehr positiver Effekt dieser Installationsart EVG wird bei der Inbetriebnahme die Gruppenzugehö- ist, dass sich auch die Brandlasten durch die deutlich rigkeit zugewiesen und jedes EVG kann bis zu 16 geringere Anzahl von Leitungen im Installationsraum Gruppen – auch mehreren Gruppen gleichzeitig – ange- deutlich reduzieren. In Zahlen ausgedrückt bedeutet hören. Da die EVGs digital ein- und ausgeschaltet wer- dies: Die Brandlast für ein NYM-Kabel 5 x 1,5mm2 den, wird kein externes Schaltrelais benötigt. Somit ist beträgt 0,58 kWh/m. eine häufige Fehlerquelle beseitigt. • Bei der klassischen Verkabelung (pro Schaltgruppe eine Leitung) DALI IN DER GEBÄUDESYSTEMTECHNIK 355m x 0,58 kWh/m = 205,9 kWh Brandlast Durch die Möglichkeiten von DALI eröffnen sich für die • In der DALI-Variante Gebäudesystemtechnik neue Dimensionen: 163m x 0,58 kWh/m = 94,54 kWh Brandlast • Gruppenunabhängige Verdrahtung • Reduzierung der Einschaltströme Die Brandlast der Leuchteninstallation wird bei (keine Schaltrelais nötig) der DALI-Variante halbiert. • Gruppenbildung und Änderung durch Software • Parameter werden fest in den DALI-EVGs HOHE FLE XIBILITÄT, DIE SICH AUSZ AHLT gespeichert Häufig ist die bessere Technik relativ teuer gegenüber • Rückmeldungen (z.B. Lampenfehler) der Standardtechnik. Aus diesem Grund haben wir die von jedem EVG sind möglich beiden Techniken auch unter dem Aspekt der Kosten betrachtet: Eine Etage mit fester Aufteilung nach Die gewonnen Freiheitsgrade lassen sich durch die Schaltgruppen mit 1–10V EVGs (siehe Bild 1) gegenü- EnOcean-Funktechnik noch erweitern. DALI schafft die ber der DALI-Variante (Bild 2 und 3), wo die Raum-/ Voraussetzung für eine freie Verdrahtung in der Decke Gruppenaufteilung keine Rolle spielt. und EnOcean entkoppelt die Installation von der Wand. Die immensen Vorteile sind offensichtlich: Das Ergebnis ist erstaunlich, denn es ergibt sich in • Änderungen während der Planung gehören der unserem Beispiel zwischen der starren Gruppenauf- Vergangenheit an teilung mit normal EVG 1–10V und der flexiblen DALI- • Schaltstellen müssen erst bei der Inbetriebnahme Variante ein Minderpreis von 707,00 EUR bei der Erst- festgelegt werden installation. Dies bedeutet, dass für die hohe Flexibilität, • Taster lassen sich auf Wänden, Glas, Sichtbeton, die heute bei modernen Bürogebäuden erwartet wird, Stellwänden usw. montieren keine Mehrkosten in der Erstinstallation entstehen und • Flexibilität ohne Leerrohre oder ungenutzte Leitungen bei späteren Anpassungen und Änderungen der Büros • Die Planungszeiten werden reduziert sogar deutlich an Kosten, Zeit und Logistikaufwand • Umplanungen durch Änderungen von Mietflächen gespart wird. oder Raumgrößen gehören der Vergangenheit an 14
p e r p e t u u m 11 | 2007 Bus-EnOcean-Steuerung, 7 Büros, 15 Schaltgruppen (pro Büro 2 + Flur), feste Zuordnung Menge Material E 1 St. Bus-Grundkomponenten Netzteil, Linien-Koppler oder Bus-Controller o.ä. 520,00 1 St. Funkempfänger 250,00 15 St. Schaltdimm-Kanäle (Netz und 1–10V) (z.B. 2 Stück Schalt-/Dimmaktoren 8-fach) 1.100,00 355 m NYM-Leitung NYM 5 x 1.5 mm2 461,50 7 St. Funkschalter Switch 2fach 385,00 3 St. Funkschalter Switch 1fach 165,00 2.881,50 Bus-DALI/ EnOcean-Steuerung, 5 bzw. 7 Büros, Schaltgruppen variabel Menge Material 1 St. Bus-Grundkomponenten Power Supply, Line Coupler oder Bus-Controller etc. 520,00 1 St. Funkempfänger 250,00 1 St. DALI-Controller 240,00 40 St. Aufpreis für Leuchten mit DALI-EVG (je Leuchte ca. 10 €) 400,00 165 m NYM-Leitung NYM 5 x 1.5 mm2 214,50 7 St. Funkschalter Switch 2fach 385,00 3 St. Funkschalter Switch 1fach 165,00 2.174,50 E N E R GIE A U S W E I S Der Energieausweis wird für Nichtwohngebäude Mitte 2009 zur Pflicht. Dies hat der Bundesrat mit seiner Zustimmung zum Vorschlag der Bundesregierung zur Einführung von Energieausweisen festgelegt. Diese Verpflichtung kann nun bei Neuvermietung und Verkauf von Immobilien stufenweise je nach Gebäudetyp ab dem nächsten Jahr umgesetzt werden. Um den Eigentümern und Vermietern die Möglichkeit zur energeti- schen Sanierung ihrer Gebäude zu geben, wurden die Einführungsfristen um sechs Monate verlängert. Von Marcus Trojan, Technischer Vertrieb, EnOcean GmbH Nach der seit 2004 gültigen Energieeinsparungs- einem Referenzgebäude festgelegt, das in den geome- verordnung (EnEV) ist bei der Errichtung, Änderung trischen Größen (Nettogrundfläche, Ausrichtung und oder Erweiterung von Gebäuden ein Energiebedarfs- Nutzen) dem tatsächlichen Gebäude entspricht. ausweis auszustellen. Mit der Änderung, die nun ab 2009 stufenweise in Kraft tritt, wird diese Ausweis- ENERGIEEFFIZIENTE GEBÄUDE IM VORTEIL – pflicht auch auf bestehende Gebäude ausgeweitet. MIT ENOCE AN UMSO MEHR Demnach soll bei Verkauf, Vermietung, Verpachtung Immobilien mit nachweislich geringerem Energie- oder Leasing eines Gebäudes dem Interessenten ein verbrauch werden bei Vermietung und Verkauf bessere Energieausweis „zugänglich gemacht” werden. Preise erzielen als Gebäude mit schlechter energeti- scher Performance. Die Gebäudenutzer sind sensibili- BEDARFS- UND VERBRAUCHSAUSWEIS siert und werden bei der Entscheidung für Kauf oder Für Wohngebäude, die vor 1978 errichtet wurden und Miete eines Objektes künftig mehr die Nebenkosten, bei nicht dem Anforderungsniveau der Wärmeschutzver- denen die Energiekosten den höchsten Anteil haben, in ordnung von 1977 entsprechen, sind die Bedarfsaus- Betracht ziehen. weise, die auf Basis der objektiven energetischen Eigenschaften ermittelt werden, Pflicht. Bei allen übri- EnOcean leistet hier mit der umweltfreundlichen gen Wohngebäuden besteht Wahlfreiheit zwischen Funktechnologie auch einen Beitrag zur Verbesserung Bedarfs- und Verbrauchsausweis. Für eine Übergangs- des Energieverbrauchs. Die drahtlose Technologie zeit bis zum 1. Oktober 2008 gilt eine Wahlfreiheit für ermöglicht es, dass die Sensoren einfach und optimal, alle Wohngebäude. Grundlage zur Erstellung eines auch nachträglich, positioniert werden können. Energie-Verbrauchsausweises ist die Ermittlung der Beispielsweise kann mit einer Fensterüberwachung benötigten Energie für Heizung, Warmwasser, Kühlung, mittels Funk-Fensterkontakten oder Funk-Fenster-/ Lüftung und eingebaute Beleuchtung in Kilowattstunden Tür-Griff die Heizungs- und Klimasteuerung optimiert pro Jahr und Quadratmeter Nettogrundfläche. oder mit Präsenzmeldern die nicht benötigte Beleuch- Bei den Neubauten, bei denen keine Verbrauchsdaten tung erkannt und abgeschaltet werden. Viele der mehr vorliegen, wird der Bedarfsausweis angewandt. Hier ist als 60 OEM-Partner von EnOcean bieten Endprodukte die Grundlage ein Berechnungsverfahren, das in der an, mit denen die Energieeffizienz deutlich gesteigert DIN V18599 definiert ist. Die Anforderungen werden mit werden kann. 15

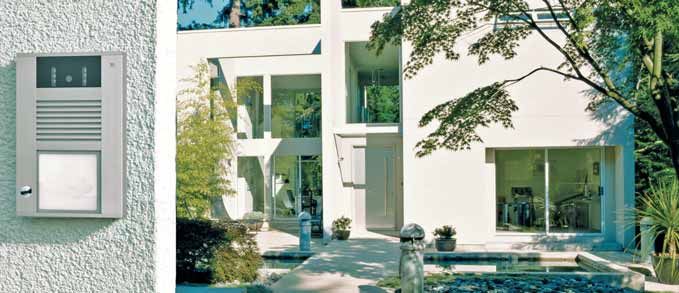

p e r p e t u u m 11 | 2007 ENABLED BY ENOCEAN MODE R N E T E C H NIK F Ü R MODE R N E H Ä U S E R Im Wohnbau gibt es einen allgemeinen Trend hin zu modernen umweltverträglichen Häusern, die nicht nur architektonisch, sondern auch durch innovative Technologie auf sich aufmerksam machen. Dazu zählt auch die batterielose Funktechnik von EnOcean für ein zukunftsorientiertes System mit flexibler Nutzung. Von Zeljko Angelkoski, Marketing Manager, EnOcean GmbH, und Dr.-Ing. Bernd Weiler Batter ielose S ender m it E n Ocea n-Tech nolog ie Das Haus befindet sich am Rande einer Kleinstadt in der mit einer Zisterne und separatem Installationsstrang für Nähe von Stuttgart. Die Bauherrschaft, eine junge die WCs sorgt für Nachhaltigkeit im Sanitärbereich. Familie, wünschte sich einen klar strukturierten Entwurf und die Ausführung in Sichtbeton. So entwarfen die FLE XIBLE LÖSUNG MIT BAT TERIELOSER Architekten einen kompakten Baukörper mit ineinander FUNK TECHNIK übergehenden Räumen und Ebenen. Der öffentliche Die Elektroinstallation schien zuerst komplex und auf- Bereich im Erdgeschoss mit Küche, Wohn-, Ess- und wendig zu sein. Aufgrund der großen Fensterflächen Gastbereich ist offen und großflächig verglast, das mussten 30 Rolladenantriebe angefahren werden. Obergeschoss schützt mit seinen schmalen Fenstern Darüber hinaus erforderte die subtile Lichtplanung im den privaten Bereich der Bewohner. ganzen Haus mit Deckenstrahlern, Up- und Downlights, Hängeleuchten, Spiegelleuchten und indirekter Beleuch- ZUKUNF TSORIENTIERTE HAUSTECHNIK tung in abgehängten Decken über 40 Beleuchtungs- Auch die Haustechnik ist unkonventionell und zukunfts- stellen, die geschaltet werden mussten. Und schließlich orientiert. Geheizt wird per Fußbodenheizung und ließ der Sichtbeton im Innern keine späteren Korrek- Wärmepumpe, für die zwei Tiefenbohrungen mit je 136 m turen zu. Tiefe gesetzt wurden. Für das Raumklima sorgt eine So entschied man sich für ein PEHA PHC-BUS-System, zentrale Lüftungsanlage mit Wärmerückgewinnung. Im das über batterielose Easyclick-Sender angesteuert Sommer kann mittels einer kleinen Luft-Wärmepumpe wird. Die Verknüpfung beider Systeme geschieht über über die Lüftung auch gekühlt, in der Übergangszeit das Interface 940 FU-C. Die Heizungsregelung erfolgt zugeheizt werden. Die optionale Regenwassernutzung über Thermokon Funk-Raumfühler SR07P und die 16
p e r p e t u u m 11 | 2007 ENABLED BY ENOCEAN zugehörigen Empfänger SRC-ADO BCS. Lediglich die Steckdosen wurden konventionell verlegt. Passend zum Sichtbeton wurde das Design der Schalterlinie Aura Glas Aluminium gewählt. Der Einfachheit halber wurde im Unter- und im Obergeschoss je ein Elektroverteiler gesetzt und über BUS-Kabel verbunden. In jedem befindet sich je ein Easyclick-Empfänger mit Antenne im Zentrum des Stockwerks. Außerdem waren in jedem Stockwerk Dosen zum Einbau von Repeatern vorgesehen. Trotz der Stahlbeton-Bau- weise konnte auf die Repeater jedoch vollständig verzichtet werden. Die Installation selbst war für den erfahrenen Installateur problemlos, das BUS- System konnte vom Bauherrn selbst program- miert und die Funksender eingelernt werden. Was bleibt, ist ein zukunftsorientiertes System mit flexibler Nutzung, denn was heute noch das Büro der Ehefrau ist, kann morgen schon zum Kinderzimmer werden. Und die Elektroinstallation macht alles mit. www.peha.de www.thermokon.de Anzeige In manchen Häusern steckt ein ganz feiner Unterschied. Mit batterielosen Funksensoren von EnOcean werden Häuser zu intelligenten und umweltbewussten Vorzeigeobjekten. www.enocean.com
p e r p e t u u m 11 | 2007 ENABLED BY ENOCEAN F U N K- F E N S T E R GR IF F E V ON HOP P E V E R HIN DE R N J A LO U S IE- BE S C H Ä DIG U NGE N In der Würzburger Hochschule für Musik vereinfacht die EnOcean-Technologie den Alltag, denn Verdun- kelungsbehänge brauchen in Seminarräumen nicht mehr über Schlüsselschalter gesichert werden. Als wirkungsvollen Beschädigungsschutz für die teuren Jalousien hat die Ingenieurbüro Horst Zink GmbH statt- dessen batterielose Funk-Fenstergriffe von HOPPE projektiert. Von Peter Pernsteiner, freier Journalist Die Hochschule für Musik in Würzburg hat ihren stehenden und oftmals auch bei gekippten Fenstern Ursprung zwar bereits im späten 18. Jahrhundert, ist nicht heruntergefahren werden dürfen. „Wenn ein aber stets auf der Höhe der Zeit und verfügt heute über Verdunkelungsbehang auf ein Fenster auffährt und blo- modernste Mittel wie digitale Tonstudios und Computer- ckiert, dann kann das schnell teuer werden“, weiß Arbeitsplätze. Im Oktober 2006 erhielt die Hochschule Thomas Schreck, Leiter der Haustechnik der Hoch- von der Stadt Würzburg zusätzlich ein umfassend res- schule, zu berichten. „Zerknitterte Behänge sind dabei tauriertes und erweitertes ehemaliges Musik-Konser- das geringste Übel – richtig problematisch wird es, vatorium. In diesem historischen Gebäude sitzt bei- wenn sich der Behang verklemmt und mit Hausmitteln spielsweise das Fachgebiet „Elementarische Musik- nicht mehr instandgesetzt werden kann. Neben den fäl- pädagogik“, das vielen Studenten eine umfassende ligen meist erheblichen Reparaturkosten ist der ent- Ausbildung für die Musikerziehung von Kindern ver- sprechende Raum mindestens zwei bis drei Tage nicht mittelt. Dabei spielt der Einsatz von Klangkörpern und mehr ordnungsgemäß mit Verdunkelung nutzbar.“ Aus Lichteffekten eine besondere Rolle. Diese modernen diesem Grund lassen sich die Verdunkelungen in didaktischen Methoden lassen sich allerdings nur dann Würzburg nur durch Schlüsselschalter betätigen und optimal erlernen und praktisch erproben, wenn in den über entsprechende Schlüssel verfügen nur Professo- entsprechenden Übungsräumen das Umgebungslicht ren und Assistenten, die zur Schadensvermeidung ent- eliminiert werden kann. sprechend eingewiesen sind. Im Seminar- und Übung- salltag ist allerdings der Einsatz von Schlüsselschaltern Aus diesem Grund und natürlich auch zur Durchführung aus logistischen Gründen inakzeptabel, weil diese von Kursen und Seminaren mit Overhead-Projektor Räume oftmals von Studenten kurzfristig belegt wer- und/oder Beamer erhielten drei im Herbst neu geschaf- den. fene Seminarräume an ihren insgesamt elf Fenstern eine elektrische Verdunkelung. Aus architektonischen DIE LÖSUNG: FUNK-FENSTERGRIFFE Gründen durften die Verdunkelungen allerdings nicht Die für die Hochschule regelmäßig tätige Ingenieurbüro außen vor die Fenster gesetzt werden, sondern muss- Horst Zink GmbH aus Würzburg konnte jetzt dieses ten von innen in die Fensternischen eingebaut werden. Dilemma beheben. „Bereits bei der ersten Besprechung Zum Einsatz kamen Verdunkelungsbehänge der Firma mit Problemschilderung dachte ich an den möglichen Brichta, die sich an der Hochschule bereits in zahlrei- Einsatz der innovativen batterielosen EnOcean-Techno- chen Vorlesungs-Sälen und beispielsweise im Ballett- logie“, resümiert Detlef Basler vom Ingenieurbüro, saal bewährt haben. „denn das Setzen von Fenster-Reed-Kontakten durch einen Schreiner, eine fachgerechte unsichtbare Ver- PROBLEME BEI INNENLIEGENDEN drahtung zur Gebäudeleittechnik und die entsprechende VERDUNKELUNGSBEHÄNGEN Programmierung der Leittechnik verursachen einen Innenliegende Verdunkelungen haben allerdings system- sehr hohen Aufwand.“ Schnell stand für Basler fest, bedingt das Problem, dass sie in der Regel bei offen „dass hierfür die neuen Funk-Fenstergriffe von HOPPE 18
p e r p e t u u m 11 | 2007 ENABLED BY ENOCEAN nicht nur technisch ideal sind, sondern auch noch raum ein EnOcean-Empfänger hinter den Jalousietaster erheblich preiswerter.“ gesetzt werden, der den Abwärts-Kontakt des Jalousie- tasters unterbricht. Thomas Schreck ist begeistert, EINFACHE INSTALL ATION denn „die Installationsarbeiten konnten im laufenden IN KÜR ZESTER ZEIT Studiensemester völlig ohne Schmutz und Lärm erfol- Zur technischen Umsetzung der Jalousie-Abschaltung gen. Zudem musste jeder Seminarraum für die ent- bei offenem Fenster mussten also lediglich die sprechenden Umbauarbeiten nicht einmal eine Stunde Fenstergriffe getauscht werden und in jedem Seminar- gesperrt bleiben. Gleichzeitig ersparen uns die Funk- Fenstergriffe künftig teure Reparaturen und der logisti- sche Ärger durch tagelang unbrauchbare Seminar- räume gehört ebenfalls der Vergangenheit an.“ 19
Anzeige // STEUERUNGSTECHNIK // EXPLOSIONSSCHUTZ // MEDIZINTECHNIK Verabschieden Sie sich von lieben Gewohnheiten. Haben Sie immer schon gern Kabel in Maschinenhohlräumen verlegt? Leitun- gen abisoliert und winzige Adern an Klemmenanschlüssen befestigt? Schätzen Sie den regelmäßigen Austausch z.B. von Schleifringen? Und sehen Sie es als sportliche Herausforderung, nicht über die Kabel von Fußschaltern zu stolpern? Dann haben wir traurige Nachrichten für Sie: Die neuen Generationen unserer Schaltgeräte können Sie in kabelloser Ausführung bekommen. Die Signale wer- den per Funk übertragen, und die elektrische Energie erzeugen die Schalter selbst – z.B. per Solarzelle mit Speicher oder aus der Bewegung des Schalt- stößels. Fordern Sie weitere Informationen an. Sie werden sehen: Kabellos geht´s einfacher! steute Schaltgeräte GmbH & Co. KG, Brückenstraße 91, 32584 Löhne, Telefon 0 57 31 / 7 45 - 0, Telefax 0 57 31 / 7 45 - 200, info@steute.com oder www.steute.com SICHERE SCHALTGERÄTE FÜR ANSPRUCHSVOLLE UND BRISANTE ANWENDUNGEN
p e r p e t u u m 11 | 2007 ENABLED BY ENOCEAN E IN E R AT IO - L Ö S U NG IM E IN S AT Z IM E R S T E N N U LL E N E R GIE- B Ü R O GE B Ä U DE DE R S C H W E I Z Marche International, eine Unternehmung der Mövenpick Group, bekannt als kulinarischer Top-Anbieter z.B. bei Autobahnraststätten und an Flughäfen, hat Anfang dieses Jahres ihr neues Bürogebäude in Kemptthal bei Winterthur in der Schweiz bezogen. Die hohen Ansprüche, die sich Marche International in der Gastronomie stellt, waren auch für ihren neuen Geschäftssitz der Maßstab. So wurde beim Bau des neuen Gebäudes der Ökologie ein sehr hoher Stellenwert beigemessen, so dass es nun als erstes Geschäfts- gebäude in Nullenergietechnik in der Schweiz gilt. Von Christian Genter, Geschäftsführer Omnio AG Nullenergie bedeutet, dass die Energiebilanz über ein Jahr berechnet so ausfällt, dass das Gebäude mehr Energie in das öffentliche Stromnetz abgibt, als von die- sem bezogen wird. Das öffentliche Stromnetz dient im Prinzip als Energiespeicher. Eine Photovoltaikanlage auf dem Dach erzeugt über einen Wechselrichter so viel Energie, dass ein Großteil dessen im Sommer in das öffentliche Stromnetz eingespeist wird. In der Winterzeit werden die Energie der Photovoltaikanlage und die Abwärme des Technikraumes – vor allem der PC-Server Taster sch n ittstel le Ver tei ler m it R EG - Ger ä t – zur Beheizung der Räume genutzt. Bei zusätzlichem Heizbedarf kann noch Energie aus dem öffentlichen Tasterschnittstelle TST230/01 werden von einer über- Netz verwendet werden. geordneten SPS-Steuerung Gruppenbefehle Auf/ Ab in Abhängigkeit von Wind, Außenhelligkeit, Außen- ERSTES NULLENERGIE-GEBÄUDE SETZT AUF temperatur und der Zeit abgesetzt. Anstelle der ENOCE AN-TECHNOLOGIE Tasterschnittstelle hätte auch ein RS232/RS485- Für die Beschattung ist das Gebäude mit Rollladen aus- Transceiver verwendet werden können, für nur zwei gerüstet und für die Steuerung hat sich Marche Befehle war aber die gewählte Lösung kostengünstiger. International für das Funkbussystem Ratio® entschie- den, das auf EnOcean-Technologie basiert. Einerseits Die Inbetriebnahme erfolgte ohne nennenswerte weil die Sender batterielos und wartungsfrei sind, aber Probleme, jedoch zeigte sich im Betrieb, dass durch die auch, weil Ratio® ein Komplettsystem darstellt, welches Möblierung Probleme in der Reichweite entstanden eine Vielzahl von Anwendungen ermöglicht. So wurde sind. Durch die Montage eines 1-Level-Repeaters an der jeder Arbeitsplatz mit einem Handsender R101 ausge- Außenfassade im Dachbereich und eines 2-Level- rüstet, welcher den entsprechenden Kanal eines Roll- Repeaters im Erdgeschoss konnten die Probleme ele- laden-Reiheneinbaugerätes REGJ24/01 ansteuert. Die gant gelöst werden. Die eingesetzten Geräte sind: Funk- REGJ24/01 wurden in der Außenfassade in Kunst- handsender R101, Raumtemperaturfühler RTF102, stoffdosen eingelassen, um möglichst wenige Wand- Reiheneinbaugeräte REG24/01 und Tasterschnittstelle durchbrüche bohren zu müssen, denn sonst könnte das TST230/01. Ziel Nullenergie nicht erreicht werden. Mittels einer www.omnio.ch 21
p e r p e t u u m 11 | 2007 ENABLED BY ENOCEAN K IE B A C K & P E T E R S E T Z T IM T R I - H A U S A U F B AT T E R IE LO S E F U N K T E C H NIK V ON E NO C E A N Das Tri-Haus in Arnsberg-Neheim verdankt seinen Namen dem auffälligen dreieckigen Grundriss. Die 1.200 Quadratmeter Nutzfläche sind sowohl innerhalb als auch zwischen den Etagen flexibel aufteilbar. Von Hermann Josef Pilgram, TEMA Technologie Marketing AG Echte Flexibilität bedeutet, dass Veränderungen ohne großen Aufwand möglich sein müssen. Auch die Raum- regelung muss sich den Änderungen anpassen. Wenn einmal Wände versetzt werden, dürfen keine aufwendi- gen Verkabelungen notwendig werden. TECHNOLINK-SYSTEM MIT ENOCE AN Im Tri-Haus wurde deshalb im zweiten Bauabschnitt das auf Solarfunk von EnOcean basierende technoLink- System von Kieback&Peter installiert. Weder für die Energieversorgung der Messwertgeber noch für die Datenübertragung ist eine Verkabelung notwendig. Passend für jede Raumsituation können die Messwert- geber und Raumbediengeräte beliebig platziert und auch ohne großen Aufwand an anderer Stelle ange- bracht werden. Basis der Gebäudeautomation ist das Kieback&Peter Automationssystem DDC3000 mit einer Automations- station DDC3550-L und mehreren Ein-Ausgabe-Modulen am Schaltschrankbus SBM und Ein-Ausgabe-Modulen am Feldbus FBM. Es kommuniziert über LON mit den beiden Wärmepumpen, welche das Haus umweltscho- nend und preiswert mit Kälte und Wärme versorgen. Zudem regelt es das Abluftsystem, die kombinierte Fußbodenheizung und -kühlung sowie die Jalousien. Mit der Gebäudeleittechnik Neutrino-GLT, die auch fernbe- dienbar ist, wird das System überwacht und optimiert. Die Gebäudeautomation trägt mit dazu bei, dass der Heizenergiebedarf von ca. 36 kWh pro Quadratmeter Tr i - Haus ( Foto : A rch itek tu r b ü ro Ba nz u nd Rieck s ) und Jahr die Anforderungen der alten ENeV (2002) um 50% unterschreitet. www.kieback-peter.de 22
p e r p e t u u m 11 | 2007 VERNETZT Ü BE R S IC H T DE R IN T E GR AT ION S PA R T N E R ( OE M ’S ) DE R E NO C E A N -T E C H NOLO GIE Übersicht der Produkte „Enabled by EnOcean“: www.enocean.de/produkte 23
p e r p e t u u m 11 | 2007 VERNETZT P E H A - IN NO VAT ION E N F Ü R E A S Y C LIC K Zur Dortmunder ELEKTROTECHNIK 2007 stellte PEHA weitere Neuheiten für das Funksystem Easyclick vor. Von Werner Petritz, Produktmanager, PEHA Paul Hochköpper GmbH & Co. KG E A SYCLICK-TIMER Der Easyclick-Timer Art.-Nr. 4514 FU TS ST ist ein zen- traler Funksender für bis zu acht Empfänger oder Em- pfängergruppen, die manuell oder automatisch zeitges- teuert werden. Er wird einfach in eine vorhandene SCHU- KO-Steckdose gesteckt. Alle Programmierungen und Bedienangaben erfolgen über wenige Tasten und wer- den auf dem LC-Display angezeigt. So können Rollläden schen Befehle zeitlich um bis zu 15 Minuten nach dem und Licht automatisch nach vorgewählter Zeit gesteuert Zufallsprinzip variieren, so wirkt das Haus bewohnt und werden. Der Easyclick-Timer verfügt über acht pro- ungebetene Gäste werden abgeschreckt. grammierbare Funk-Kanäle, wobei maximal 95 Uhrzeiten individuell zugeordnet werden können. Die E A SYCLICK-REPE ATER 2-LE VEL Umstellung von Winter- auf Sommerzeit erfolgt wahl- Die Easyclick-Repeater vergrößern die Reichweite der weise automatisch oder manuell, vor Feiertagen lassen Sender, sie empfangen deren Funksignale, prüfen diese sich die für Sonntage programmierten Schaltzeiten akti- und senden sie mit maximaler Sendeleistung weiter zu vieren, außerdem kann die Automatikfunktion jederzeit den zugehörigen Empfängern. Hierbei wird das deaktiviert werden, zum Beispiel für Wartungsarbeiten Sendetelegramm vom Repeater gekennzeichnet, so oder als Partyfunktion. Zusätzlich verfügt der Easyclick- dass eine Kollision gleicher Signale ausgeschlossen ist. Timer über eine Repeaterfunktion. Die Easyclick-Repeater sind als flexibel positionierbares Steckergehäuse Art.-Nr. Auch als Anwesenheitssimulation lässt sich der 453 FU-RP ST oder Easyclick-Timer optimal einsetzen. Nichts ist gefähr- für Unterputzmontage licher als permanent geschlossene Rollläden, beson- Art.-Nr. 453 FU-RPP o.T. ders in der Urlaubszeit. Der Easyclick-Timer von PEHA lieferbar und können bei lässt in der Funktion „Urlaubsschaltung“ alle automati- Bedarf auf 2-Level- Betrieb umgestellt werden. Hierbei wird das Funksignal über maximal zwei Repeater weitergeleitet. Die Inbetrieb- nahme erfordert keinerlei Konfi- gurationsaufwand, sondern er- folgt je nach Ausführung durch einfaches Einstecken in die SCHUKO- Easycl ick- Steckdose bzw. durch Anschließen. Repeater 2- Level Easycl ick-Ti mer 24
